Kondensatory stanowią fundamentalne elementy elektroniczne, bez których współczesna technologia nie mogłaby istnieć. To komponenty, których głównym zadaniem jest magazynowanie energii elektrycznej. Działają jak małe baterie, ale z tą różnicą, że potrafią bardzo szybko gromadzić i oddawać energię. W dzisiejszych czasach znajdziemy je praktycznie w każdym urządzeniu elektronicznym - od prostych układów po zaawansowane systemy komputerowe.
W elektronice pełnią wiele kluczowych funkcji, począwszy od stabilizacji napięcia, przez filtrowanie sygnałów, aż po tymczasowe podtrzymywanie zasilania. Ich różnorodność i wszechstronność sprawia, że są niezbędne zarówno w prostych urządzeniach domowych, jak i w zaawansowanych systemach przemysłowych.
Najważniejsze informacje:- Kondensatory to podstawowe elementy do magazynowania energii elektrycznej
- Występują w różnych rodzajach: ceramiczne, elektrolityczne, tantalowe i superkondensatory
- Służą do stabilizacji napięcia i filtrowania zakłóceń
- Są niezbędne w każdym urządzeniu elektronicznym
- Mogą pełnić funkcję tymczasowego źródła zasilania
- Umożliwiają sprawne działanie układów elektronicznych poprzez eliminację szumów
Co to jest kondensator i jak działa?
Kondensatory to podstawowe elementy elektroniczne, które gromadzą i magazynują ładunki elektryczne. Ich działanie opiera się na dwóch przewodzących płytkach rozdzielonych materiałem izolacyjnym, nazywanym dielektrykiem. Energia elektryczna jest przechowywana w polu elektrycznym powstającym między okładkami.
Podczas ładowania elektrony gromadzą się na jednej z okładek, tworząc różnicę potencjałów. To zjawisko pozwala na szybkie gromadzenie i uwalnianie energii elektrycznej. Kondensatory w elektronice działają jak małe akumulatory, ale z możliwością znacznie szybszego rozładowania.
Zdolność kondensatorów do magazynowania energii określana jest przez ich pojemność, mierzoną w faradach. W praktyce najczęściej spotyka się mikrofarady (μF) i pikofarady (pF).
- Pojemność nominalna (wyrażona w faradach)
- Maksymalne napięcie pracy
- Tolerancja pojemności
- Temperaturowy współczynnik pojemności
- Impedancja szeregowa (ESR)

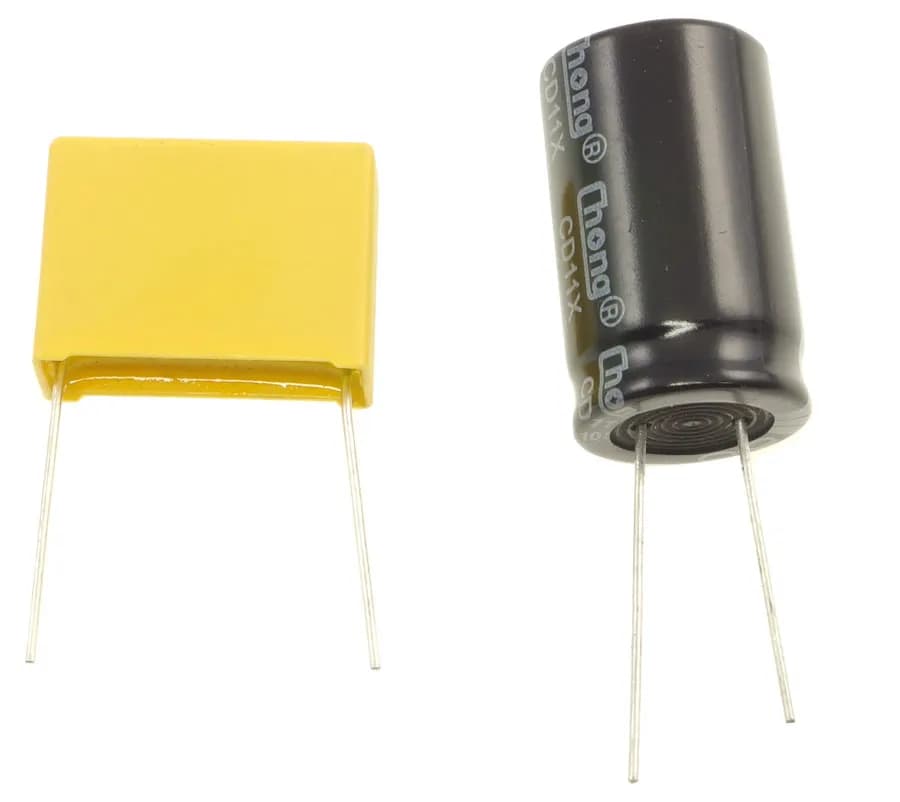

Rodzaje kondensatorów według budowy
Klasyfikacja i użycie kondensatorów zależy głównie od zastosowanego dielektryka i konstrukcji. Każdy typ ma swoje unikalne właściwości i obszary zastosowań.
| Typ | Pojemność | Napięcie pracy | Tolerancja |
| Ceramiczne | 1pF - 100μF | 16V - 3kV | ±5% - ±20% |
| Elektrolityczne | 0.1μF - 100000μF | 6.3V - 450V | ±20% |
| Tantalowe | 0.1μF - 1000μF | 2.5V - 50V | ±10% - ±20% |
| Trymery | 5pF - 120pF | 100V - 500V | ±5% |
Kondensatory ceramiczne
Kondensatory ceramiczne zastosowanie znajdują głównie w układach wysokoczęstotliwościowych. Ich konstrukcja opiera się na warstwie ceramicznej jako dielektryku, co zapewnia doskonałą stabilność temperaturową.
Dostępne są w dwóch głównych wariantach: jednowarstwowe i wielowarstwowe (MLCC). MLCC oferują większą pojemność przy zachowaniu kompaktowych wymiarów.
- Filtracja sygnałów w układach RF
- Obwody rezonansowe
- Sprzęganie sygnałów AC
- Eliminacja zakłóceń
- Układy timing
Kondensatory elektrolityczne
Kondensatory elektrolityczne wykorzystanie skupia się głównie na aplikacjach wymagających dużej pojemności. Ich budowa opiera się na cienkiej warstwie tlenku metalu, która powstaje w procesie elektrochemicznym. Charakteryzują się wysoką pojemnością przy stosunkowo małych wymiarach.
Wyróżniamy dwa główne typy: aluminiowe i tantalowe. Aluminiowe są tańsze i dostępne w większych pojemnościach. Proces produkcji sprawia, że mają ograniczoną żywotność.
Należy pamiętać o polaryzacji tych komponentów. Nieprawidłowe podłączenie może prowadzić do uszkodzenia lub eksplozji kondensatora.
Kondensatory tantalowe
Typy kondensatorów w elektronice obejmują również wersje tantalowe, które wyróżniają się wyjątkową stabilnością parametrów. Ich dielektryk wykonany jest z tlenku tantalu, co zapewnia doskonałą niezawodność.
Charakteryzują się małymi wymiarami przy stosunkowo dużej pojemności. Są odporne na wysokie temperatury i wibracje.
Do głównych zalet należy wysoka niezawodność i długa żywotność. Zapewniają stabilną pracę w szerokim zakresie temperatur. Wykazują niską impedancję szeregową, co jest kluczowe w aplikacjach wysokoczęstotliwościowych.
Trymery i kondensatory zmienne
Trymery umożliwiają precyzyjną regulację pojemności. Znajdują zastosowanie w układach wymagających kalibracji.
Regulacja odbywa się poprzez zmianę położenia okładek względem siebie. Pozwala to na dostrojenie układów rezonansowych.
Konstrukcja trymerów opiera się na mechanicznym mechanizmie regulacji. Dostępne są różne zakresy regulacji pojemności.
Montaż tych elementów wymaga szczególnej uwagi. Należy zapewnić dostęp do elementu regulacyjnego.
Jak dobrać odpowiedni kondensator?
Dobór właściwego kondensatora zależy od kilku kluczowych parametrów. Najważniejszym jest wymagana pojemność oraz maksymalne napięcie pracy w układzie. Należy również uwzględnić warunki środowiskowe, w których będzie pracował element.
Parametry kondensatorów i dobór muszą uwzględniać częstotliwość pracy układu. Impedancja szeregowa (ESR) staje się krytyczna przy wysokich częstotliwościach. Tolerancja pojemności może być kluczowa w układach precyzyjnych.
Ważnym aspektem jest również temperatura pracy układu. Należy sprawdzić współczynnik temperaturowy pojemności. Żywotność kondensatora znacząco spada przy pracy w wysokich temperaturach.
| Zastosowanie | Rekomendowany typ |
| Zasilacze | Elektrolityczne aluminiowe |
| Układy RF | Ceramiczne MLCC |
| Układy precyzyjne | Tantalowe |
| Kalibracja | Trymery |
Oznaczenia na kondensatorach
Kondensatory ceramiczne często oznaczane są kodem trzycyfrowym. Pierwsze dwie cyfry oznaczają wartość, a trzecia mnożnik.
Na kondensatorach elektrolitycznych znajdziemy pojemność i napięcie. Ważne jest również oznaczenie polaryzacji.
System EIA używa liter do oznaczania tolerancji. Litera F oznacza ±1%, G ±2%, J ±5%.
Niektórzy producenci stosują oznaczenia kolorowe. System ten przypomina znakowanie rezystorów.
Kody kolorów stosuje się głównie w kondensatorach foliowych. Pierwsza cyfra to pierwszy pasek, druga to drugi pasek, a mnożnik to trzeci pasek. Czasem występuje czwarty pasek oznaczający tolerancję.
Montaż i eksploatacja
Montaż kondensatorów wymaga przestrzegania podstawowych zasad. Należy zwrócić szczególną uwagę na polaryzację w przypadku kondensatorów elektrolitycznych. Przegrzanie podczas lutowania może uszkodzić element.
Prawidłowe rozmieszczenie elementów na płytce ma kluczowe znaczenie. Kondensatory odsprzęgające powinny być umieszczone jak najbliżej układów scalonych. Ścieżki zasilające wymagają odpowiedniego przekroju.
- Sprawdź polaryzację przed montażem
- Unikaj przegrzewania podczas lutowania
- Zachowaj minimalne odległości między elementami
- Regularnie sprawdzaj stan kondensatorów elektrolitycznych
- Nie przekraczaj maksymalnego napięcia pracy
- Zapewnij odpowiednią wentylację
Regularna kontrola stanu kondensatorów zwiększa niezawodność układu. Szczególną uwagę należy zwrócić na kondensatory elektrolityczne, które mają ograniczoną żywotność.
Typowe błędy przy doborze kondensatorów
Najczęstszym błędem przy wyborze kondensatorów jest ignorowanie maksymalnego napięcia pracy. Zastosowanie elementu o zbyt niskim napięciu może prowadzić do jego uszkodzenia. Warto zawsze zachować margines bezpieczeństwa przy doborze tego parametru.
Kolejnym częstym problemem jest nieuwzględnienie temperatury pracy. Parametry kondensatorów zmieniają się znacząco wraz z temperaturą. Pojemność może spaść nawet o 80% przy wysokich temperaturach.
Niedocenianie znaczenia impedancji szeregowej (ESR) to poważny błąd. Wysoka wartość ESR prowadzi do nadmiernego nagrzewania się elementu. Może to znacząco skrócić jego żywotność.
Błędny dobór typu kondensatora do aplikacji często skutkuje awarią. Na przykład, użycie kondensatora ceramicznego zamiast elektrolitycznego w zasilaczu może prowadzić do niestabilności napięcia.
Ignorowanie tolerancji może spowodować nieprawidłowe działanie układu. W precyzyjnych aplikacjach może to prowadzić do całkowitej dysfunkcji systemu.
Zastosowania w praktyce
Kondensatory rodzaje i zastosowanie obejmują szerokie spektrum aplikacji w elektronice użytkowej. W zasilaczach używa się głównie kondensatorów elektrolitycznych do filtracji napięcia. Ich duża pojemność pozwala skutecznie wygładzać tętnienia.
W układach audio kondensatory pełnią rolę elementów sprzęgających. Ceramiczne MLCC są idealne do filtrowania zakłóceń wysokoczęstotliwościowych. Tantalowe sprawdzają się w obwodach sygnałowych wymagających wysokiej stabilności.
W elektronice przemysłowej kondensatory często pracują w trudnych warunkach. Wymagają wtedy specjalnych konstrukcji odpornych na wibracje i wysokie temperatury. Superkondensatory znajdują zastosowanie w systemach podtrzymania zasilania.
Przyszłość przynosi nowe obszary zastosowań, szczególnie w elektronice mobilnej i energetyce odnawialnej. Rozwój technologii pozwala na produkcję coraz wydajniejszych i trwalszych komponentów.
Dobór i wykorzystanie kondensatorów - co musisz wiedzieć?
Kondensatory to fundamentalne elementy elektroniczne, których prawidłowy dobór decyduje o niezawodności całego układu. Kluczowe jest zrozumienie ich parametrów: pojemności, napięcia pracy, tolerancji oraz zachowania w różnych warunkach środowiskowych. Każdy typ ma swoje unikalne właściwości i optymalne obszary zastosowań.
Przy wyborze kondensatorów należy szczególnie zwrócić uwagę na wymagania aplikacji. Kondensatory ceramiczne sprawdzą się w układach wysokoczęstotliwościowych, elektrolityczne tam, gdzie potrzebna jest duża pojemność, a tantalowe w aplikacjach wymagających wysokiej niezawodności. Trymery umożliwiają precyzyjną regulację w układach wymagających kalibracji.
Sukces projektu elektronicznego w dużej mierze zależy od prawidłowego montażu i eksploatacji kondensatorów. Przestrzeganie zasad dotyczących polaryzacji, temperatury lutowania oraz zapewnienie odpowiedniej wentylacji znacząco wydłuża żywotność komponentów. Regularne kontrole stanu kondensatorów elektrolitycznych pomagają zapobiec nieoczekiwanym awariom.
