Schemat instalacji elektrycznej w domu: Jak zaplanować bezpieczny układ

Wiele domowych instalacji zaczyna się od jednego błędu: planuje się liczbę gniazd, a nie cały układ obciążeń, zabezpieczeń i awarii. Przez to schemat wygląda poprawnie na papierze, ale w praktyce szybko staje się ciasny, drogi w przeróbce albo po prostu niebezpieczny. Dobrze przygotowany plan łączy rozmieszczenie punktów, podział obwodów i wymagania dla pomieszczeń mokrych.

Jak wygląda prosty schemat instalacji elektrycznej w domu?

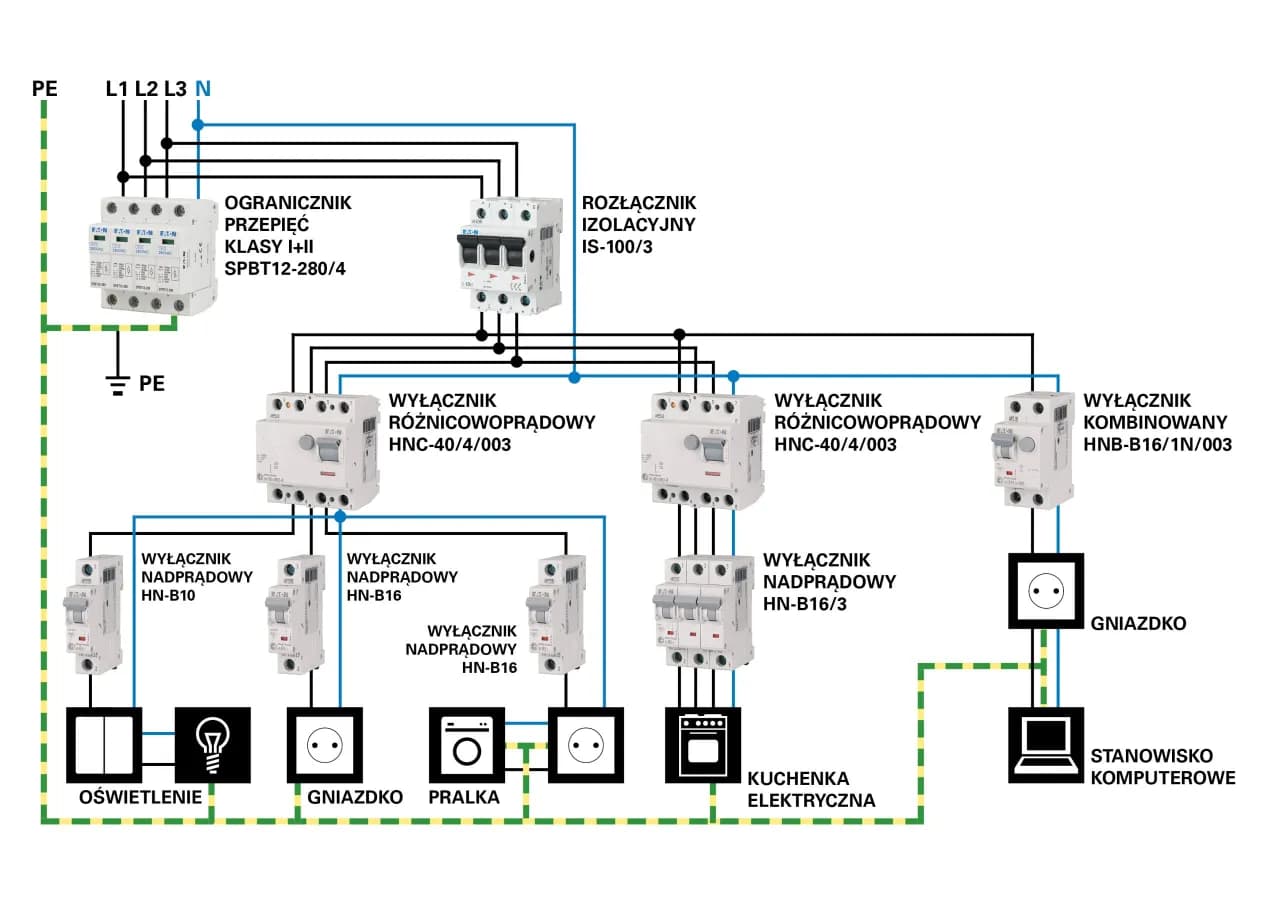

Najczytelniejszy schemat zaczyna się od rozdzielnicy i dzieli dom na osobne obwody gniazd, oświetlenia oraz urządzeń o większym poborze. Taki układ pozwala ograniczyć skutki przeciążenia do jednego fragmentu domu, zamiast wyłączać wszystko naraz. W praktyce schemat nie jest tylko rysunkiem przewodów, ale mapą tego, co ma działać niezależnie od reszty.

W domu jednorodzinnym podstawę stanowi tablica rozdzielcza, w której pracują zabezpieczenia nadprądowe, różnicowoprądowe i ewentualnie ochronniki przepięć. Z niej wychodzą obwody prowadzone do punktów świetlnych, gniazd w pokojach i do odbiorników dedykowanych, takich jak płyta grzewcza, piekarnik, zmywarka czy pompa. Im bardziej czytelny podział, tym łatwiej później wykonać serwis, modernizację i pomiar.

Różnica między schematem a rzeczywistym planem montażowym jest duża. Schemat ideowy pokazuje logikę połączeń, schemat rozwinięty dodaje więcej informacji o obwodach i zabezpieczeniach, a schemat montażowy wskazuje fizyczne rozmieszczenie punktów w budynku. W projekcie domu oba poziomy są potrzebne, bo sam rysunek ideowy nie wystarcza ekipie wykonawczej.

Zapamiętaj: Dobry schemat nie ma tylko „przenieść prądu” do każdego pokoju. Ma też przewidzieć, co się stanie po przeciążeniu, awarii albo późniejszej rozbudowie domu.

W praktyce przydaje się jeszcze prosty podział na obwody ogólne i dedykowane. Obwody ogólne obsługują gniazda i światło w pomieszczeniach mieszkalnych, a obwody dedykowane dostają sprzęty o większej mocy albo dużym znaczeniu dla komfortu. Taki podział ułatwia też opisanie całego układu bez technicznego chaosu.

Przeczytaj również: Jak zaprojektować instalację elektryczną w domu

Jak rozdzielić pomieszczenia na obwody, żeby dom nie gasł po jednym przeciążeniu?

Praktyczny podział rozdziela kuchnię, łazienkę, strefy zewnętrzne i pokoje tak, by przeciążenie jednego miejsca nie wyłączało reszty domu. To właśnie liczba i logika obwodów decydują o tym, czy instalacja będzie wygodna po kilku latach użytkowania. W małym domu można zrobić prosty układ, ale nawet wtedy kuchnia i łazienka powinny dostać osobne traktowanie.

Salon i sypialnie

W salonie i sypialniach zwykle sprawdzają się obwody oświetlenia oddzielone od gniazd. Dzięki temu awaria lampy nie pozbawia zasilania ładowarek, routera, telewizora czy lampki przy łóżku. W pokojach lepiej od razu przewidzieć więcej punktów, niż później żyć na przedłużaczach.

Kuchnia

Kuchnia jest najbardziej obciążoną strefą w typowym domu. Lodówka, zmywarka, piekarnik, płyta i drobny sprzęt potrafią tworzyć kilka różnych scenariuszy pracy naraz, więc jeden wspólny obwód robi się zbyt ryzykowny. Dobry schemat zakłada osobne linie dla dużych odbiorników i osobny zapas dla blatu roboczego, gdzie sprzęty są podpinane sezonowo i zmiennie.

Łazienka i strefy wilgotne

Łazienka wymaga większej dyscypliny niż reszta domu. Wilgoć, ograniczona przestrzeń i częsty kontakt z wodą oznaczają potrzebę osprzętu o odpowiednim stopniu ochrony, najlepiej w wersjach hermetycznych, oraz przemyślanego rozmieszczenia gniazd. Pralka, suszarka czy podgrzewacz nie powinny pracować na przypadkowym, wspólnym obwodzie z oświetleniem lustra.

Garaż, taras i ogród

Strefy zewnętrzne wymagają osobnych decyzji, bo pracują w innych warunkach niż pokoje. Gniazdo do kosiarki, lampy ogrodowe, brama wjazdowa i zasilanie garażu mają inne ryzyko niż pokój dzienny. W schemacie warto zaznaczyć też rezerwę na przyszłe urządzenia, bo ładowarka do samochodu, pompa ciepła albo warsztat amatorski pojawiają się często po czasie.

W praktyce: Jeden dom może wyglądać podobnie na rzucie, ale wymagać zupełnie innej liczby obwodów, jeśli pojawia się płyta indukcyjna, zmywarka, suszarka, pompa ciepła albo ładowarka EV.

Takie zestawienie pokazuje też, dlaczego „ile gniazdek na pokój” nie wystarcza jako jedyne kryterium. Liczy się nie tylko liczba punktów, ale również ich funkcja, przewidywana moc i to, czy awaria jednego fragmentu nie paraliżuje całego mieszkania. Schemat zaczyna wtedy działać jak plan logistyki, a nie tylko lista punktów na ścianie.

Jakie zabezpieczenia i normy porządkują taki schemat?

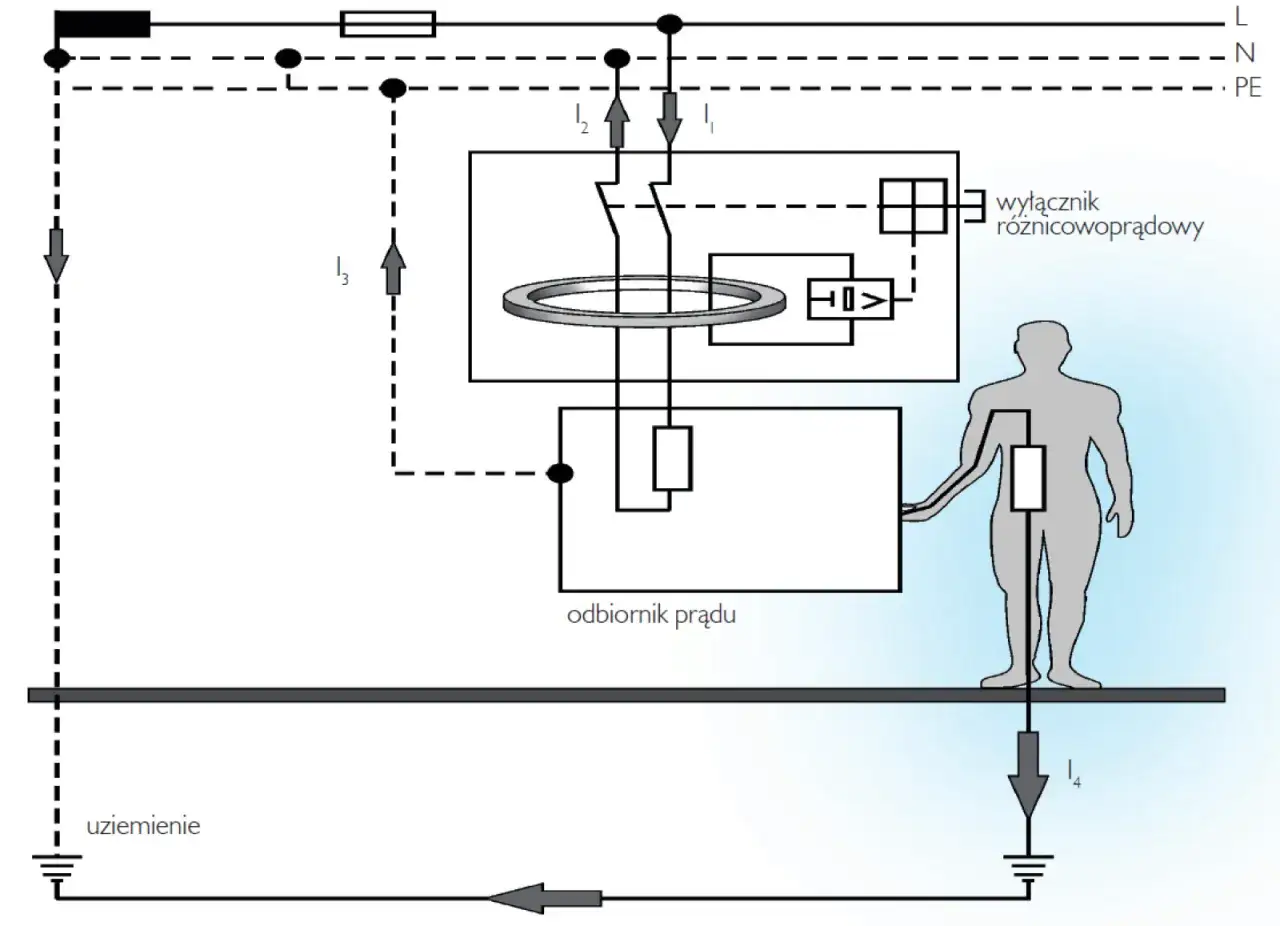

Najmocniej porządkują projekt ochrona przeciwporażeniowa, dobór przewodów i właściwy podział zabezpieczeń w rozdzielnicy. Według rozporządzenia w sprawie warunków technicznych budynek powinien być wyposażony w instalację elektryczną dostosowaną do przeznaczenia pomieszczeń. To ważne, bo przepisy nie traktują instalacji jako dodatku, tylko jako element podstawowy całego budynku.

W praktyce projekt opiera się także na normach. PN-HD 60364-4-41 porządkuje ochronę przed porażeniem elektrycznym, a PN-HD 60364-5-52 opisuje dobór i montaż oprzewodowania. To właśnie tam rozstrzyga się wiele decyzji, które na poziomie domowego szkicu wyglądają niewinnie, a przy montażu decydują o trwałości i bezpieczeństwie.

Najważniejsza różnica między projektem „na oko” a projektem porządnym polega na tym, że drugi uwzględnia nie tylko lokalizację punktów, ale też sposób ich zasilania. Zbyt cienki przewód, za mała liczba obwodów albo zbyt duże obciążenie jednego toru kończy się grzaniem, zadziałaniem zabezpieczeń albo uszkodzeniem osprzętu. Schemat musi więc mówić nie tylko, gdzie są punkty, ale też co je chroni i jak są od siebie odseparowane.

Uwaga: W łazience sam układ gniazd nie wystarcza. Liczy się również stopień ochrony osprzętu, odległość od źródeł wody i to, czy obwód jest zaprojektowany pod wilgotne warunki.

Bezpieczeństwo nie jest tu teorią. Według ostatniego zestawienia KW PSP w Kielcach wady urządzeń i instalacji elektrycznych były jedną z częstszych przyczyn pożarów budynków mieszkalnych. Taki sygnał nie oznacza, że każda instalacja jest zagrożeniem, ale bardzo wyraźnie pokazuje, dlaczego schemat powinien uwzględniać realne obciążenia, a nie tylko wygodę montażu.

Jakie błędy najczęściej psują domowy projekt?

Najczęstsze błędy pojawiają się tam, gdzie schemat jest rysowany pod minimum punktów, a nie pod realne obciążenia i przyszłą rozbudowę. Taki projekt zwykle wygląda oszczędnie tylko do momentu, w którym dom zaczyna działać „na pełnym obciążeniu”. Potem wychodzi, że jedna różnicówka obsługuje pół domu, rozdzielnica nie ma miejsca na nowe moduły, a kuchnia prosi się o kolejne obwody.

• Zbyt mała liczba obwodów prowadzi do tego, że awaria jednego miejsca wyłącza zbyt dużą część domu.
• Mieszanie gniazd i oświetlenia utrudnia lokalizację usterek i zwiększa skutki przeciążenia.
• Brak rezerwy w rozdzielnicy zamyka drogę do późniejszej rozbudowy bez kosztownych przeróbek.
• Traktowanie kuchni jak zwykłego pokoju kończy się niedoszacowaniem mocy urządzeń i przegrzewaniem linii.
• Ignorowanie łazienki i stref mokrych podnosi ryzyko porażenia i uszkodzeń osprzętu.

Na polskim rynku często dochodzi jeszcze jeden problem: stare instalacje są modernizowane fragmentami. W takim układzie część domu pracuje na nowych zabezpieczeniach, a część zostaje przy rozwiązaniach sprzed remontu, przez co schemat nie pokazuje już rzeczywistego stanu instalacji. To szczególnie ważne w budynkach modernizowanych etapami, gdzie obok nowego oprzewodowania nadal działa stary układ z innym sposobem ochrony.

W tej grupie błędów mieści się też zbyt mała uwaga dla przyszłych urządzeń. Płyta indukcyjna, klimatyzacja, rekuperacja, brama garażowa, pompa ciepła czy ładowarka samochodu elektrycznego nie są dodatkiem do starego planu, tylko powodem, by plan przeliczyć od nowa. Jeśli schemat nie zostawia miejsca na rozwój, późniejsza modernizacja staje się przypadkowym zlepkiem poprawek zamiast spójnego układu.

Przykład z życia: Pokój z dwoma gniazdami może być wystarczający do lampki i ładowarki, ale już nie do biurka z komputerem, drukarką, routerem i dodatkowym ogrzewaniem elektrycznym.

Kiedy schemat trzeba oddać elektrykowi i kiedy zrobić przegląd?

Przy nowej instalacji, większej modernizacji i kontroli okresowej schemat powinien być sprawdzany razem z pomiarami i protokołem. Sam rysunek nie potwierdza poprawności połączeń, nie pokazuje jakości uziemienia i nie mówi, czy zabezpieczenia zadziałają we właściwym czasie. Dlatego projekt, wykonanie i odbiór najlepiej prowadzić z osobą, która potrafi przełożyć papier na pomiary w rozdzielnicy.

Według GUNB kontrola okresowa wykonywana co najmniej raz na 5 lat obejmuje także badanie instalacji elektrycznej i piorunochronnej. W zakresie takiej kontroli sprawdza się stan połączeń, osprzętu, zabezpieczeń, środków ochrony od porażeń, oporność izolacji przewodów oraz uziemienia. To oznacza, że instalacja nie kończy się na montażu - jej prawdziwa jakość wychodzi dopiero przy sprawdzeniu.

W praktyce dobry schemat jest dokumentem żywym. Po remoncie kuchni, dołożeniu klimatyzacji, zmianie układu łazienki albo rozbudowie garażu trzeba go zaktualizować, bo inaczej przestaje odpowiadać temu, co naprawdę znajduje się w ścianach. Największą przewagę daje wtedy nie sama estetyka rysunku, ale możliwość szybkiego odczytania, które obwody są krytyczne, które można odłączyć, a które mają rezerwę na przyszłość.

Zapamiętaj: Schemat, który nie zgadza się z rzeczywistą instalacją, jest tylko ilustracją. Schemat zgodny z pomiarami i opisem obwodów staje się narzędziem bezpieczeństwa.

Dobry schemat instalacji elektrycznej w domu zaczyna się od funkcji pomieszczeń, a kończy na bezpieczeństwie, które da się sprawdzić w praktyce.
