Jak podłączyć łącznik schodowy podwójny? Kompletny schemat

Podwójny łącznik schodowy rozwiązuje jeden konkretny problem: dwie niezależne strefy światła można sterować z dwóch miejsc, bez biegania do drugiej strony korytarza. Najczęściej myli się go z łącznikiem świecznikowym, choć to dwa różne układy. W nowej albo modernizowanej instalacji liczy się nie tylko sam klawisz, ale też układ zacisków, liczba żył i sposób prowadzenia przewodów.

Czy podwójny łącznik schodowy to to samo co łącznik świecznikowy?

Nie, to nie ten sam osprzęt. Łącznik świecznikowy steruje dwiema sekcjami lamp z jednego miejsca, a podwójny łącznik schodowy pozwala obsłużyć dwie sekcje z dwóch punktów. Różnica jest więc nie w liczbie klawiszy, tylko w logice całego układu.

W praktyce oba rozwiązania mogą wyglądać bardzo podobnie na ścianie, przez co łatwo pomylić ich działanie. Schemat producenta osprzętu pokazuje jednak, że podwójny łącznik schodowy działa jak dwa osobne układy schodowe zamknięte w jednej ramce. Każdy klawisz współpracuje z drugim punktem sterowania i ma własny tor przełączania.

To rozróżnienie ma znaczenie już na etapie planowania kabli. Jeśli potrzeba tylko lokalnego włączania dwóch sekcji lamp, wystarczy układ świecznikowy. Jeśli światło ma być sterowane z dwóch końców przejścia, potrzebny jest układ schodowy, a przy dwóch niezależnych sekcjach światła dwa tory schodowe połączone w jednym mechanizmie.

Zapamiętaj: Dwa klawisze nie oznaczają jeszcze podwójnego schodowego. O tym, co naprawdę steruje instalacją, decyduje sposób połączenia przewodów i liczba punktów sterowania.

Przeczytaj również: Łącznik świecznikowy - Jak działa i czym różni się od schodowego?

Jak wygląda schemat połączeń w praktyce?

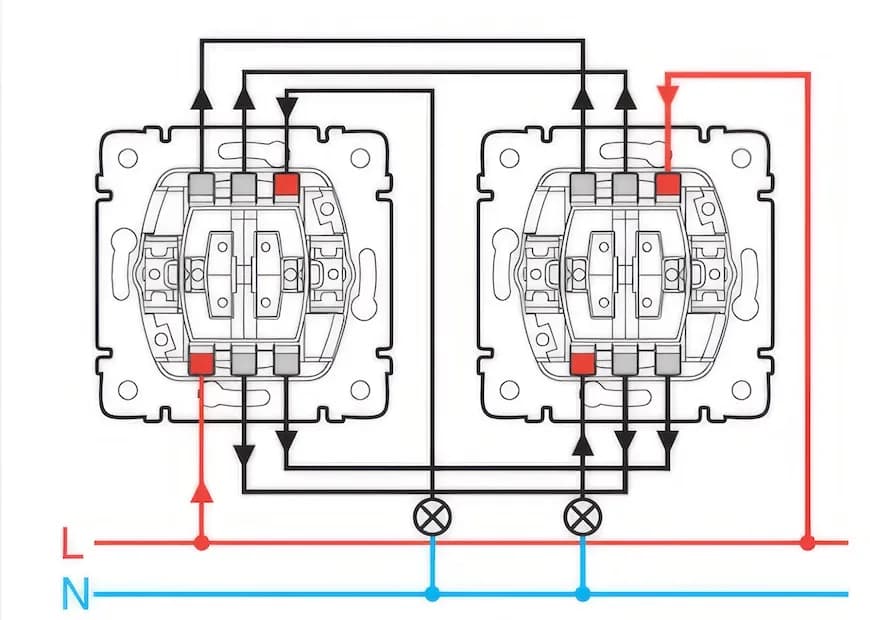

W praktyce każdy tor działa osobno. Podwójny łącznik schodowy jest w istocie dwoma układami schodowymi w jednej obudowie, więc dla każdej sekcji światła trzeba przewidzieć osobny tor przełączania. Aktualne schematy producentów pokazują ten sam wzór: jeden punkt zasilania, para przewodów korespondencyjnych i wyjście do oprawy dla każdego toru.

W takim zestawieniu łatwo zauważyć, że 2 klawisze i 2 obwody dają cztery możliwe zestawy stanu oświetlenia, ale tylko wtedy, gdy każdy tor jest prowadzony niezależnie. To właśnie dlatego schemat podłączenia trzeba czytać jako układ funkcjonalny, a nie jako sam rysunek jednego klawisza. Dokładny rozkład zacisków pokazuje schemat producenta osprzętu, bo różne mechanizmy mogą mieć inaczej opisane terminale.

Logika jednego toru

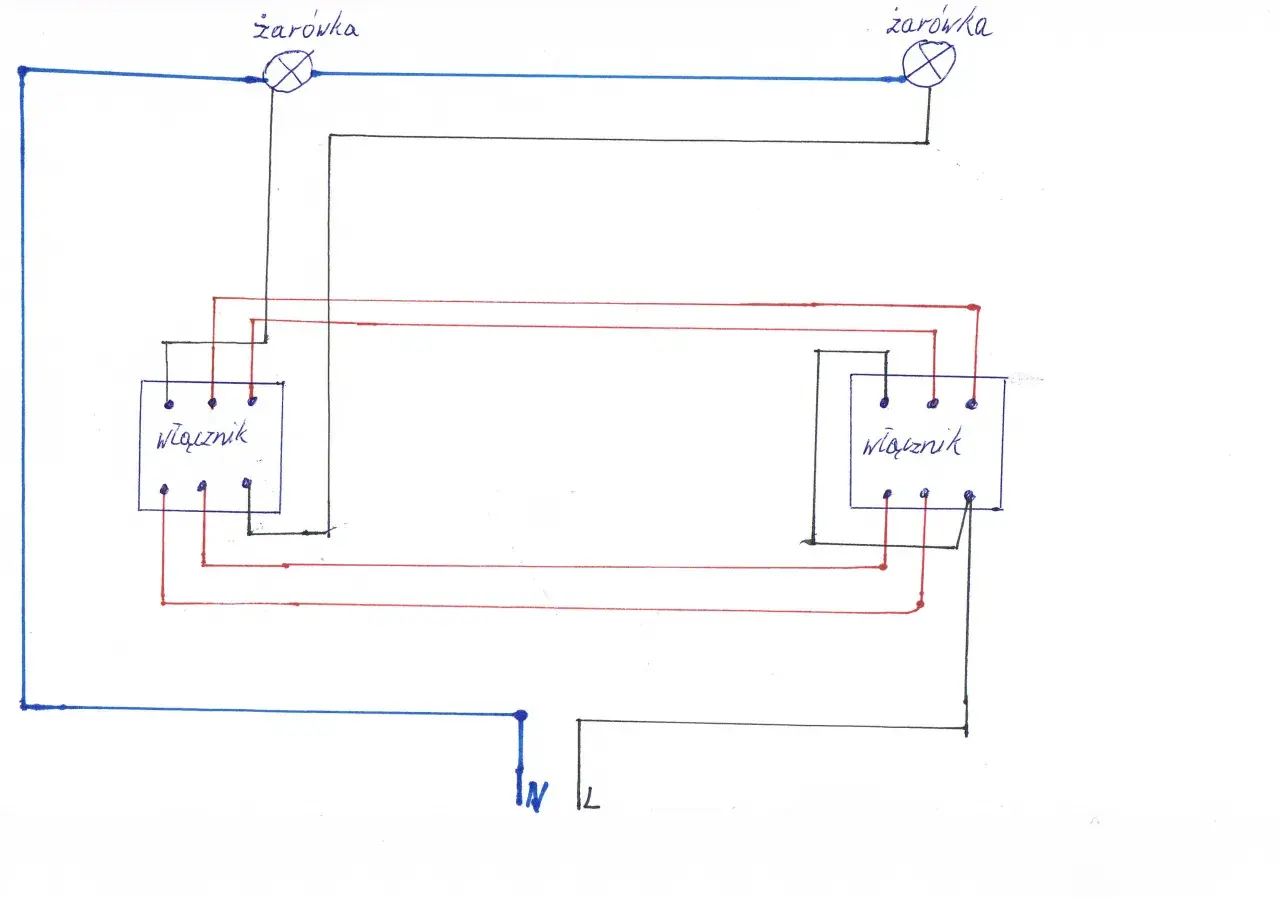

Pierwszy tor zaczyna się od przewodu fazowego, który trafia na zacisk wspólny pierwszego łącznika. Z dwóch zacisków przełącznych wychodzi para przewodów korespondencyjnych do drugiego łącznika. Na końcu drugi łącznik oddaje fazę na oprawę, a przewody neutralny i ochronny prowadzi się do lampy osobno.

Tę samą logikę powtarza się dla drugiego toru, bo drugi klawisz nie jest „dodatkiem” do pierwszego, tylko osobnym obwodem. Jeśli oba tory mają działać poprawnie, nie wolno mieszać ich przewodów ani zakładać, że wspólna para korespondencyjna wystarczy dla obu sekcji. To jeden z najczęstszych powodów, dla których układ działa tylko częściowo.

W praktyce: Każdy tor trzeba traktować jak osobny schodowy. Jeśli jeden klawisz działa poprawnie, a drugi nie, problem zwykle leży w pomyleniu pary przewodów albo w złym oznaczeniu zacisków.

Gdzie pojawia się łącznik krzyżowy

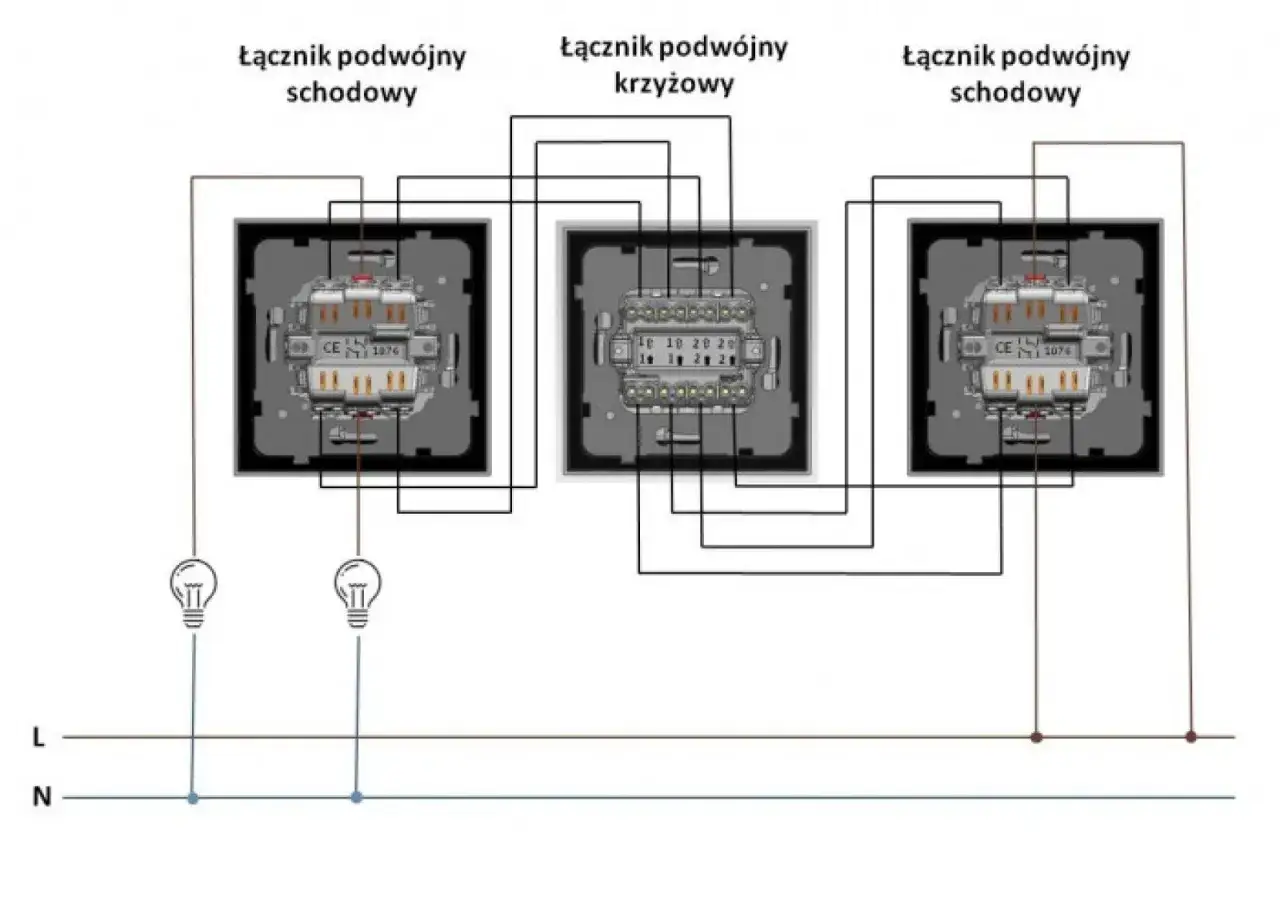

Jeżeli oświetlenie ma być sterowane z trzech lub większej liczby miejsc, między dwoma łącznikami schodowymi pojawia się łącznik krzyżowy. On nie zastępuje schodowych, tylko odwraca lub prostuje pary przewodów korespondencyjnych. Dzięki temu można dopisać kolejne punkty sterowania bez przebudowy całego toru światła.

W układzie podwójnym zasada pozostaje taka sama, tylko każda sekcja ma własny zestaw przewodów przechodzących przez krzyżowy. To rozwiązanie jest wygodne w długich ciągach komunikacyjnych, ale wymaga większej liczby żył i dokładniejszego planowania trasy kabli. Jeśli liczba miejsc sterowania ma wzrosnąć, warto przewidzieć to przed montażem osprzętu.

Przeczytaj również: Wyłącznik schodowy: jak prawidłowo podłączyć - schemat krok po kroku

Ile przewodów i jakie kolory zwykle są potrzebne?

Najważniejsze są trzy grupy żył: faza, korespondencyjne oraz przewody do oprawy. W aktualnych materiałach edukacyjnych ZPE przewód neutralny opisano jako niebieski, ochronny jako żółto-zielony, a fazowy jako brązowy lub czarny. To dobry punkt odniesienia, ale nie zastępuje pomiaru w konkretnej puszce.

W typowym układzie opisywanym przez producenta kabli przy takim montażu pojawia się pięć żył między puszkami, a dla oświetlenia często stosuje się przewody 1,5 mm². Opis tego układu pokazuje opis układu przewodów, który podkreśla też, że każdy tor ma własną drogę zasilania i wyjścia do lampy.

Kolor pomaga, pomiar rozstrzyga

Kolor izolacji ułatwia orientację, ale nie zastępuje identyfikacji funkcji przewodu. W starszych instalacjach przewody mogły być prowadzone w innej logice niż dziś, a czasem w jednej puszce pojawia się przewód o kolorze sugerującym coś innego niż jego rzeczywista rola. Dlatego wątpliwości rozstrzyga się miernikiem, a nie samym wzrokiem.

To szczególnie ważne przy modernizacji. Jeśli instalacja była rozbudowywana etapami, jedna puszka może mieć przewody prowadzone inaczej niż druga, a podwójny łącznik schodowy wymaga spójnego układu po obu stronach. W praktyce właśnie tutaj pojawia się najwięcej błędów przy samodzielnym montażu.

Uwaga: Niebieski i żółto-zielony przewód nie służą do przełączania toru światła. Jeśli w puszce ich funkcja nie zgadza się z dokumentacją, instalację trzeba zweryfikować przed jakąkolwiek zmianą połączeń.

Przeczytaj również: Ile żył do instalacji schodowej - Czy 3 żyły na pewno wystarczą?

Jak podłączyć układ krok po kroku?

Najpierw odłączasz zasilanie i potwierdzasz brak napięcia. W obowiązującym § 183 rozporządzenia o warunkach technicznych instalacja ma oddzielny przewód ochronny i neutralny w obwodach rozdzielczych i odbiorczych, a PKN pokazuje aktualne wydania norm stosowane w ocenie zgodności. To dobry punkt odniesienia przy każdej modernizacji, bo porządek w obwodzie zaczyna się od poprawnej topologii, a nie od zgadywania po kolorach.

1. Zidentyfikuj tor zasilania. Faza L trafia na wspólny zacisk pierwszego łącznika, zwykle opisany jako L lub COM.
2. Rozpoznaj pary korespondencyjne. Każdy klawisz ma własny zestaw przewodów przełącznych, więc nie wolno mieszać obu torów.
3. Połącz drugi łącznik. Końce przewodów korespondencyjnych trafiają na odpowiadające im zaciski drugiego mechanizmu.
4. Wyprowadź przewód do oprawy. Z zacisku wspólnego drugiego łącznika wychodzi faza przełączana na lampę.
5. Dołącz N i PE do oprawy. Te żyły prowadzi się do źródła światła i jego części metalowych, a nie do toru przełączającego.
6. Wykonaj test obu klawiszy. Każdy klawisz powinien przełączać odpowiednią sekcję niezależnie od położenia drugiego punktu sterowania.

Jeśli mechanizm ma inne oznaczenia niż L, 1 i 2, trzeba się oprzeć na jego dokumentacji, a nie na pamięci. W praktyce niewielka różnica w układzie zacisków potrafi odwrócić działanie całego toru albo sprawić, że jedna sekcja będzie działała odwrotnie do drugiej. Po montażu warto sprawdzić też ciągłość przewodu ochronnego i poprawność połączeń w oprawie.

W praktyce: Najwięcej problemów powstaje wtedy, gdy ktoś przepina przewody „na oko”. Przed zamknięciem puszki trzeba mieć pewność, że każdy zacisk dostał właściwą żyłę i że żaden przewód nie jest zgnieciony przez mechanizm.

Jakie błędy najczęściej psują działanie układu?

Najczęściej psuje go pomylenie podwójnego schodowego ze świecznikowym albo połączenie obu torów jedną parą przewodów. Taki błąd daje pozornie działający układ, ale tylko część sekcji reaguje poprawnie albo światło zachowuje się odwrotnie do oczekiwań. Czasem problem ujawnia się dopiero po zamontowaniu ramek, gdy skręt żył robi zwarcie lub przerywa styk.

• Jedna para korespondencyjna dla obu torów prowadzi do tego, że jedna sekcja światła traci niezależność.
• Brak N i PE przy oprawie kończy się niepełnym obwodem albo niebezpiecznym montażem metalowej oprawy.
• Zaufanie samym kolorom bywa ryzykowne w starszych instalacjach i po wieloetapowych modernizacjach.
• Zbyt mało miejsca w puszce utrudnia poprawne ułożenie przewodów i zwiększa ryzyko uszkodzenia izolacji.
• Podświetlany klawisz przy LED może powodować słabe żarzenie po wyłączeniu, jeśli osprzęt nie jest dobrany do źródła światła.

W wielu domach dodatkowy kłopot wynika z tego, że instalacja była projektowana pod inny osprzęt niż ten, który trafia dziś do puszki. Wtedy ten sam układ elektryczny wymaga lepszego opisu przewodów, niższego pośpiechu przy montażu i dokładniejszego testu po złożeniu. Jeśli jedna sekcja działa, a druga nie, winny bywa zwykle jeden błędnie wpięty zacisk, a nie sam mechanizm.

Zapamiętaj: Podświetlenie klawisza, kompaktowa puszka i stara instalacja to trio, które najczęściej ujawnia błędy dopiero po montażu. Test wykonuje się przed założeniem ramek, nie po remoncie całego pomieszczenia.

Kiedy lepiej wybrać inny układ sterowania?

Gdy sterowanie ma działać z trzech lub większej liczby miejsc, sam podwójny schodowy nie wystarczy. Wtedy między dwa punkty końcowe wchodzi łącznik krzyżowy albo inny układ sterowania, który pozwala rozszerzyć instalację bez zmiany zasady działania obu końców. To samo dotyczy sytuacji, w której trzeba obsłużyć więcej niż dwie sekcje światła z jednego miejsca.

Gdy brakuje żył

Jeżeli do puszek nie dochodzi wystarczająca liczba przewodów, klasyczny podwójny schodowy staje się trudny do wykonania bez przebudowy trasy kabli. Wtedy lepiej rozważyć zmianę topologii, na przykład dodanie punktu pośredniego, zastosowanie innego osprzętu albo przejście na rozwiązanie sterowane z rozdzielnicy. Próba „upchnięcia” wszystkiego w istniejące żyły zwykle kończy się chaosem przy serwisie.

Gdy chcesz uprościć obsługę

W nowocześniejszych modernizacjach coraz częściej pojawia się układ, w którym zwykły przycisk steruje przekaźnikiem lub modułem w rozdzielnicy. Taki wariant porządkuje okablowanie przy większej liczbie punktów sterowania i ułatwia rozbudowę w przyszłości. Jeśli instalacja ma być elastyczna, a puszki są ciasne, ten kierunek bywa praktyczniejszy niż upieranie się przy klasycznym układzie mechanicznym.

Uwaga: Jeśli układ ma działać z kilku miejsc, ale trasa przewodów nie pozwala na poprawne rozdzielenie torów, nie warto wymuszać klasycznego schematu. Lepszy jest prostszy i czytelniejszy wariant niż układ, którego nie da się później bezpiecznie serwisować.

Najpewniejszy schemat to ten, który zgadza się z dokumentacją konkretnego mechanizmu, prowadzi osobny tor dla każdej lampy, zachowuje rozdział N i PE oraz zostaje sprawdzony miernikiem przed pierwszym załączeniem.
