Wiele osób liczy B20 jak prosty mnożnik i trafia na liczbę 8 kW, ale to tylko część obrazu. Na jednej fazie 230 V ten sam wyłącznik nadprądowy daje około 4,6 kW, a różnica wynika z napięcia, liczby faz i rodzaju obciążenia. Przy elektryce domowej pomyłka w takim przeliczeniu szybko kończy się zadziałaniem zabezpieczenia albo przegrzaniem przewodu.
B20 na jednej fazie nie daje 8 kW, tylko około 4,6 kW

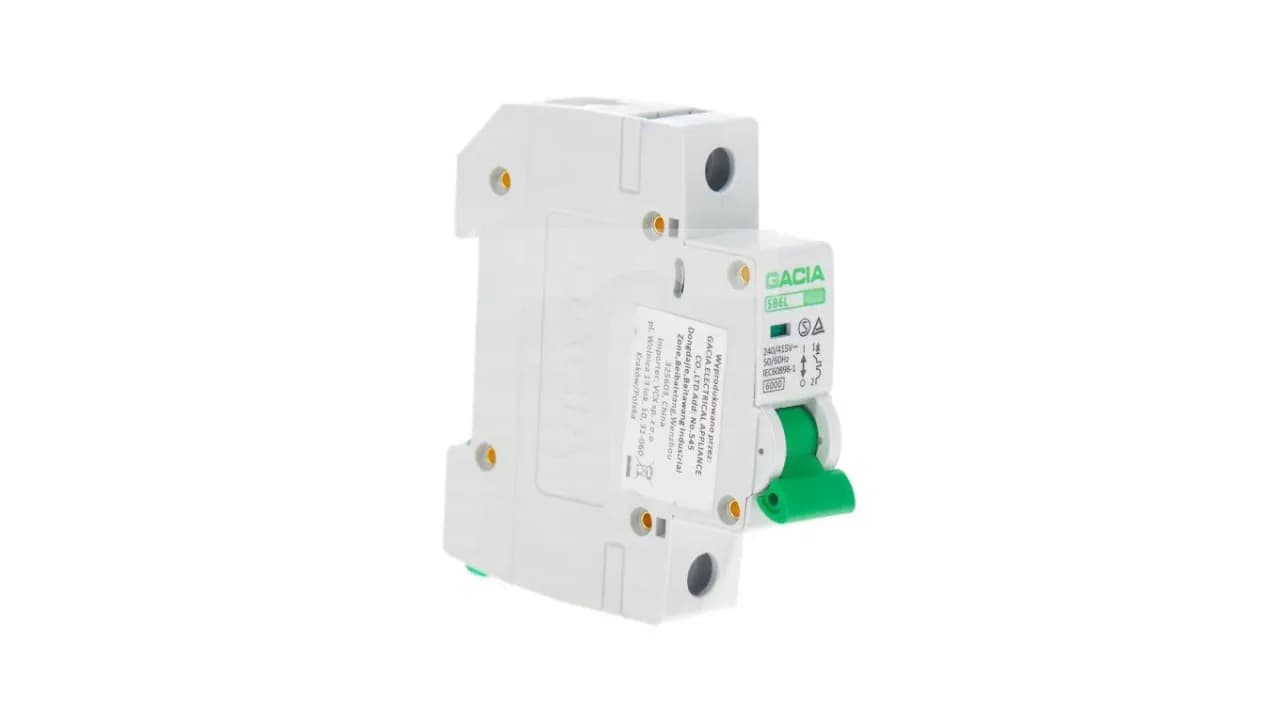

- B20 oznacza prąd znamionowy 20 A, a nie moc wyrażoną w kilowatach.
- Przy 230 V obciążenie rezystancyjne daje około 4,6 kW, zanim osiągnięta zostanie granica znamionowa.
- Przy 400 V i równomiernym rozkładzie faz ta sama wartość prądu prowadzi do około 13,8 kW.
- 8 kW na pojedynczej fazie oznacza około 34,8 A, więc nie mieści się w B20.
Ile kW daje B20 na jednej fazie?
Około 4,6 kW. To granica dla obwodu 230 V z zabezpieczeniem 20 A, liczona dla prostego obciążenia rezystancyjnego.
W obowiązujących warunkach sieci niskiego napięcia napięcie znamionowe wynosi 230/400 V, co potwierdza aktualny dokument o warunkach sieci niskiego napięcia. Z tego powodu sam zapis B20 nie wystarcza, żeby wskazać jedną uniwersalną moc w kW, bo potrzebny jest jeszcze układ zasilania i rodzaj odbioru.
Warto też odróżnić moc chwilową od mocy, którą można utrzymać przez dłuższy czas. Przy odbiornikach z elektroniką, zasilaczami lub silnikami suma poboru nie zachowuje się jak prosty grzejnik, więc praktyczny zapas bywa mniejszy niż surowy wynik z mnożenia 230 × 20.
| Układ | Obliczenie | Wynik | Wniosek |
|---|---|---|---|
| 1 faza, 230 V, 20 A | 230 × 20 | 4,6 kW | granica dla prostego obciążenia |
| 1 faza, 230 V, 20 A, cosφ 0,95 | 230 × 20 × 0,95 | 4,37 kW | realny zapas jest mniejszy |
| 3 fazy, 400 V, 20 A | √3 × 400 × 20 | 13,9 kW | tylko przy równomiernym rozłożeniu faz |
| 1 faza, 230 V, 8 kW | 8000 / 230 | 34,8 A | nie mieści się w B20 |
Zapamiętaj: 8 kW nie jest automatyczną odpowiedzią dla B20. Bez informacji o fazach i napięciu sama nazwa zabezpieczenia nie wystarcza do poprawnego przeliczenia.
To tłumaczy, skąd biorą się różne liczby w opisach, ale jeszcze ważniejsze jest to, kiedy taki wynik ma sens. Następny krok to rozróżnienie między obwodem jednofazowym a układem trójfazowym, bo właśnie tam najczęściej rodzi się rozbieżność między 4,6 kW a 8 kW.
Dlaczego 8 kW pojawia się w opisach B20?
Bo liczba 8 kW zwykle opisuje inny układ niż pojedyncza faza 230 V. Najczęściej chodzi o trójfazowe rozłożenie obciążenia albo o uproszczone przeliczenie bez podania pełnego kontekstu instalacji.
W broszurach dotyczących wyłączników nadprądowych charakterystyka B jest opisywana jako zadziałanie członu elektromagnetycznego w zakresie 3-5 × In, a charakterystyka C w zakresie 5-10 × In. Taki zapis pokazuje, że wyłącznik nie jest prostym ogranicznikiem mocy, tylko elementem reagującym także na sposób narastania prądu, co ma znaczenie przy grzałkach, silnikach i zasilaczach.
Jeśli na jednej fazie pojawia się 8 kW, prąd rośnie do około 34,8 A, więc B20 zadziała wcześniej albo instalacja zacznie pracować poza bezpiecznym zakresem. Jeśli jednak te same 8 kW zostaną równomiernie rozłożone na trzy fazy, pojedyncza faza będzie obciążona znacznie mniej i B20 może być wystarczające, o ile przewody oraz cały obwód są poprawnie dobrane.
Niektóre opisy mieszają też moc chwilową z mocą ciągłą. Grzałka, płyta indukcyjna czy ładowarka samochodu elektrycznego potrafią przez krótki czas zachowywać się inaczej niż w stabilnej pracy, a to wpływa na moment zadziałania zabezpieczenia bardziej niż sama liczba z tabliczki znamionowej.
Uwaga: Jeżeli opis podaje tylko 8 kW i nie mówi, czy chodzi o jedną fazę, czy trzy fazy, wynik jest niepełny. W elektryce to właśnie brak kontekstu tworzy największe błędy.
Przeczytaj również: Bezpiecznik B20: maksymalne obciążenie i skutki przekroczenia
Rozbieżność między 4,6 kW i 8 kW zwykle wynika z prostego skrótu myślowego. Kolejny krok to sprawdzenie, kiedy B20 rzeczywiście pasuje do obwodu, a kiedy lepiej szukać innego rozwiązania albo innego podziału faz.
Kiedy B20 pasuje do konkretnego obwodu?
B20 pasuje wtedy, gdy przewód, długość linii i rodzaj obciążenia są zgodne z 20 A. Sam napis na wyłączniku nie gwarantuje bezpieczeństwa, bo zabezpieczenie ma chronić cały obwód, a nie tylko urządzenie podłączone na końcu przewodu.
W opracowaniu o ochronie przed prądem przetężeniowym podano warunek IB ≤ In ≤ Iz oraz I2 ≤ 1,45 Iz dla wyłączników nadprądowych. W praktyce oznacza to, że prąd obliczeniowy obwodu nie może przekraczać prądu znamionowego zabezpieczenia, a zabezpieczenie nie może być większe niż długotrwała obciążalność przewodu.
To jest ważniejsze niż popularne pytanie o samą moc. Przewód o zbyt małej obciążalności, źle ułożony w izolacji albo zgrupowany z innymi przewodami może nagrzewać się szybciej niż sugeruje sucha wartość 20 A, dlatego B20 w jednej instalacji działa bez problemu, a w innej nie powinien się w ogóle pojawić.
Przy obciążeniach o większym prądzie rozruchowym, takich jak silniki, kompresory czy część pomp, sama zgodność z 20 A również nie wystarcza. Liczy się jeszcze czas rozruchu, bo chwilowe piki mogą uruchamiać człon elektromagnetyczny szybciej, niż sugerowałby sam pobór mocy w stanie ustalonym.
| Zabezpieczenie | 230 V | 400 V 3 fazy | Typowy profil obciążenia | Ryzyko pomyłki |
|---|---|---|---|---|
| B10 | 2,3 kW | 6,9 kW | oświetlenie, lekkie obwody | za niski przy grzałkach |
| B16 | 3,7 kW | 11,0 kW | gniazda, typowe AGD | zbyt mały przy dużym rozruchu |
| B20 | 4,6 kW | 13,8 kW | większe obwody gniazdowe, wybrane urządzenia grzejne | nie jest automatycznie dobry dla 8 kW na 230 V |
Zapamiętaj: B20 chroni obwód, a nie „moc urządzenia” jako taką. Jeśli przewód albo sposób prowadzenia linii nie pasują do 20 A, większy wyłącznik nie poprawi bezpieczeństwa.
Ta sama logika działa przy zwykłej kuchni, bojlerze, płycie indukcyjnej i ładowarce samochodu. Następny krok to szybkie policzenie mocy i porównanie jej z warunkami instalacji, zanim dojdzie do doboru konkretnego zabezpieczenia.
Przeczytaj również: Bezpiecznik B16 a C16 kluczowe różnice i konsekwencje wyboru
Jak sprawdzić, czy obwód wytrzyma B20?
Najpierw liczysz fazy i prąd, dopiero potem moc. Bez tego łatwo pomylić obciążenie jednego obwodu z zapotrzebowaniem całego mieszkania albo całej rozdzielnicy.
Najprostsza kolejność wygląda tak: najpierw sprawdź napięcie, potem liczbę faz, następnie sumę odbiorników, a na końcu charakterystykę zabezpieczenia. Ten porządek ma znaczenie, bo 230 V i 400 V nie prowadzą do tych samych wyników, nawet jeśli liczba amperów jest identyczna.
- Sprawdź fazy obwodu, bo jedna faza i trzy fazy dają zupełnie inny wynik mocy.
- Policz prąd roboczy urządzeń, a nie tylko moc z tabliczki znamionowej.
- Dodaj zapas na rozruch, zwłaszcza przy silnikach i zasilaczach impulsowych.
- Porównaj przewód z obciążalnością długotrwałą i sposobem ułożenia.
- Dobierz charakterystykę B albo C do rodzaju odbiorników.
W polskich realiach często problem nie leży w samym zabezpieczeniu, tylko w mieszaniu kilku mocnych odbiorników na jednym obwodzie. Kuchenka, czajnik, piekarnik i zmywarka potrafią wyglądać „niewinnie” osobno, ale razem bardzo szybko zbliżają się do granicy, której B20 nie powinien obsługiwać bez dokładnego sprawdzenia instalacji.
Właśnie dlatego schemat „większy bezpiecznik załatwi sprawę” zwykle kończy się źle. Zabezpieczenie ma zadziałać wtedy, kiedy instalacja jest przeciążona, a nie dopiero wtedy, gdy przewód zaczyna się niebezpiecznie grzać.
W praktyce: Jeśli suma mocy na jednej fazie przekracza około 4,6 kW, lepiej szukać podziału obciążeń albo układu trójfazowego niż zakładać, że B20 „jakoś wytrzyma”.
Od tego miejsca zostają już głównie błędy interpretacyjne i przypadki graniczne. To one najczęściej powodują, że w jednej instalacji B20 działa poprawnie przez lata, a w innej wybija przy pierwszym większym obciążeniu.
Jakie błędy najczęściej powodują zadziałanie B20?
Najczęstszy błąd to traktowanie B20 jak uniwersalnego limitu 8 kW. W praktyce problem robią też przewody, temperatura, długość linii i odbiorniki z dużym prądem rozruchowym.
W polskich mieszkaniach szczególnie często myli się moc przyłączeniową z mocą jednego obwodu. To, że cały lokal ma większą dostępność mocy, nie oznacza jeszcze, że pojedynczy przewód, gniazdo albo obwód kuchenny może przenieść tyle samo bez sprawdzenia warunków montażu.
Rozbieżności w opisach wynikają też z pomijania różnicy między mocą ciągłą a chwilową. B20 może tolerować krótki impuls, ale długotrwałe przeciążenie działa zupełnie inaczej, bo liczy się nagrzewanie przewodów i czas zadziałania członu termicznego.
Stare mieszkania
W starszych instalacjach największym problemem bywa nieznany stan przewodów i brak pewności co do rzeczywistego przekroju żył. Nawet jeśli na rozdzielnicy widnieje B20, instalacja mogła być projektowana dla innych odbiorników, innej temperatury pracy i innego sposobu prowadzenia przewodów.
Duże odbiory grzejne
Urządzenia grzejne są mylące, bo wyglądają „stabilnie” i przez to wydają się łatwe do zabezpieczenia. Jeśli jednak kilka takich odbiorników pracuje równocześnie, suma prądów robi się wysoka bardzo szybko, a wtedy B20 staje się granicą, nie zapasem.
Obwody z silnikiem
Silnik, sprężarka czy pompa potrafią chwilowo pobierać wielokrotność prądu znamionowego. Charakterystyka B nie jest od tego wolna, tylko po prostu reaguje inaczej niż charakterystyka C, dlatego sam napis „20 A” nie rozstrzyga jeszcze, czy układ będzie stabilny.
W praktyce najbezpieczniejsze podejście polega na sprawdzeniu trzech rzeczy naraz: fazy, przewodu i rodzaju obciążenia. Dopiero takie zestawienie pozwala odróżnić poprawny obwód B20 od układu, który tylko pozornie wygląda na wystarczający.
Najbezpieczniejsza odpowiedź brzmi tak: B20 daje około 4,6 kW na jednej fazie 230 V, a 8 kW ma sens dopiero po sprawdzeniu faz, przewodu i charakterystyki całego obwodu.
