Kondensatory to kluczowe elementy elektroniczne wykorzystywane w rozmaitych urządzeniach i układach. Służą głównie do magazynowania energii elektrycznej oraz filtrowania i stabilizacji sygnałów. Istnieje wiele rodzajów kondensatorów, różniących się budową i zastosowaniem. Najpopularniejsze to kondensatory ceramiczne, elektrolityczne i superkondensatory. Każdy typ ma swoje unikalne właściwości i zalety.
Kondensatory znajdują zastosowanie w wielu dziedzinach elektroniki i elektrotechniki. Wykorzystuje się je m.in. w układach filtrujących, sprzęgających i blokujących. Są też niezbędne w układach czasowych i zasilających. Można je znaleźć w aparatach fotograficznych, telewizorach czy zasilaczach impulsowych.
Najważniejsze informacje:- Kondensatory magazynują energię elektryczną
- Służą do filtrowania i stabilizacji sygnałów
- Występują w wielu rodzajach, np. ceramiczne i elektrolityczne
- Mają szerokie zastosowanie w elektronice
- Są wykorzystywane w układach sprzęgających i blokujących
- Stanowią istotny element układów czasowych
Czym są kondensatory i jak działają?
Kondensatory to podstawowe elementy elektroniczne służące do magazynowania energii elektrycznej. Ich działanie opiera się na gromadzeniu ładunków elektrycznych na dwóch przewodnikach rozdzielonych izolatorem.
Typowy kondensator składa się z dwóch płytek przewodzących (elektrod) oddzielonych materiałem dielektrycznym. Elektrody mogą być wykonane z metalu, natomiast dielektryk może być ceramiczny, papierowy lub polimerowy. Taka konstrukcja pozwala na efektywne gromadzenie ładunków elektrycznych.
Kluczowym parametrem kondensatora jest jego pojemność elektryczna. Określa ona ilość ładunku, jaką kondensator może zgromadzić przy danym napięciu. Pojemność mierzona jest w faradach (F) i zależy od powierzchni elektrod oraz właściwości dielektryka.

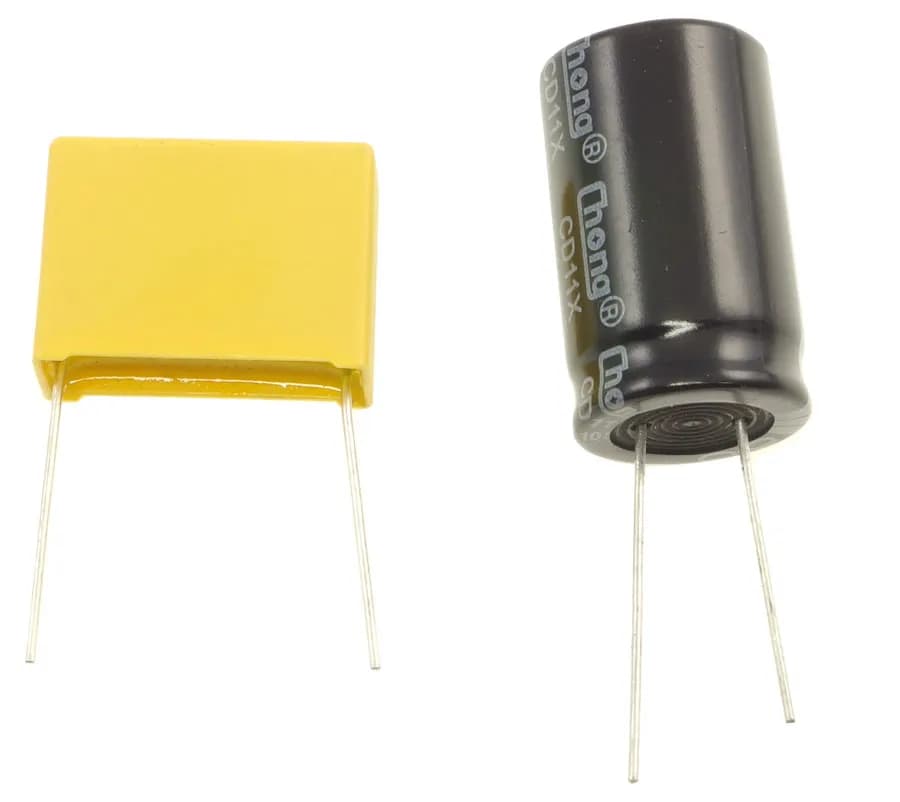

Główne rodzaje kondensatorów
Kondensatory ceramiczne
Kondensatory ceramiczne to jedne z najpopularniejszych typów kondensatorów stosowanych w elektronice. Charakteryzują się kompaktowymi rozmiarami i dobrą stabilnością temperaturową. Ich dielektryk wykonany jest z materiału ceramicznego, co wpływa na ich właściwości elektryczne.
Wyróżniamy dwa główne typy kondensatorów ceramicznych: wielowarstwowe (MLCC) i dyskowe. MLCC składają się z wielu naprzemiennych warstw ceramiki i metalu, co pozwala uzyskać dużą pojemność w małej objętości. Kondensatory dyskowe mają prostszą budowę i są często stosowane w obwodach wysokiej częstotliwości.
- Zalety: mały rozmiar, niska indukcyjność, dobra stabilność temperaturowa
- Wady: ograniczona pojemność, wrażliwość na napięcia mechaniczne
- Zastosowania: filtrowanie, sprzęganie sygnałów, obwody rezonansowe
- Zakres pojemności: od pikofaradów do mikrofaradów
Kondensatory elektrolityczne
Kondensatory elektrolityczne wykorzystują reakcje elektrochemiczne do uzyskania dużej pojemności. Składają się z folii metalowej (anody), elektrolitu i katody. Cienka warstwa tlenku na powierzchni anody pełni rolę dielektryka.
Istnieją dwa główne typy kondensatorów elektrolitycznych: aluminiowe i tantalowe. Aluminiowe są tańsze i dostępne w większych pojemnościach, ale mają gorsze parametry elektryczne. Tantalowe oferują lepszą stabilność i mniejsze wymiary, ale są droższe. Niskoimpedancyjne wersje obu typów znajdują zastosowanie w układach zasilających.
- Zalety: duża pojemność, niewielkie rozmiary w stosunku do pojemności
- Wady: polaryzacja, ograniczona żywotność, wrażliwość na temperaturę
- Zastosowania: filtrowanie w zasilaczach, sprzęganie sygnałów niskiej częstotliwości
- Zakres pojemności: od mikrofaradów do faradów
Kondensatory foliowe
Kondensatory foliowe wykorzystują cienką warstwę folii polimerowej jako dielektryk. Charakteryzują się dobrą stabilnością parametrów i niskimi stratami. Są odporne na zmiany temperatury i wilgoci.
Najpopularniejsze rodzaje to kondensatory polipropylenowe (PP) i poliestrowe (PET). Każdy typ ma swoje specyficzne właściwości i zastosowania.
Zaletami kondensatorów foliowych są dobra stabilność temperaturowa i niska absorpcja wilgoci. Wadą może być ich stosunkowo duży rozmiar w porównaniu do pojemności. Znajdują zastosowanie w układach audio, filtrach i obwodach czasowych.
Superkondensatory
Superkondensatory, zwane również kondensatorami dwuwarstwowymi, to innowacyjne urządzenia o bardzo dużej pojemności. Wykorzystują one zjawisko podwójnej warstwy elektrycznej na granicy elektroda-elektrolit do magazynowania znacznie większej ilości energii niż tradycyjne kondensatory.
W porównaniu z klasycznymi kondensatorami, superkondensatory oferują pojemności rzędu faradów, a nie mikro- czy milifaradów. Jednak mają niższe napięcie pracy i wyższą cenę.
Superkondensatory znajdują zastosowanie w systemach zasilania awaryjnego, pojazdach elektrycznych i hybrydowych oraz w urządzeniach wymagających szybkiego ładowania i rozładowania. Ich potencjał w magazynowaniu energii jest obiecujący dla przyszłych technologii energetycznych.
Zastosowania kondensatorów w elektronice
Magazynowanie energii
Kondensatory są doskonałymi urządzeniami do krótkoterminowego magazynowania energii elektrycznej. Mogą szybko gromadzić i uwalniać energię, co jest przydatne w wielu zastosowaniach. Ta cecha sprawia, że są niezastąpione w układach wymagających szybkich impulsów energii.
Przykładowe urządzenia wykorzystujące tę funkcję to lampy błyskowe w aparatach fotograficznych czy zasilacze impulsowe. Kondensatory w praktyce często pełnią rolę buforów energii, stabilizując pracę układów elektronicznych.
Filtrowanie i stabilizacja sygnałów
Kondensatory odgrywają kluczową rolę w filtrowaniu i stabilizacji sygnałów elektrycznych. Działają jak swego rodzaju "tamy" dla prądu zmiennego, przepuszczając lub blokując sygnały o określonych częstotliwościach. Ta właściwość pozwala na usuwanie zakłóceń i szumów z sygnałów.
W zasilaczach kondensatory pomagają wygładzać napięcie wyjściowe, redukując tętnienia. W układach audio są używane do separacji różnych pasm częstotliwości, co poprawia jakość dźwięku. Zastosowania kondensatorów w układach filtrujących są powszechne w niemal każdym urządzeniu elektronicznym.
Sprzęganie i blokowanie sygnałów
Kondensatory pełnią ważną funkcję w sprzęganiu i blokowaniu sygnałów w obwodach elektronicznych. Sprzęganie polega na przepuszczaniu tylko zmiennej składowej sygnału między stopniami wzmacniacza, blokując jednocześnie składową stałą. Blokowanie wykorzystuje zdolność kondensatora do zatrzymywania prądu stałego.
Te funkcje są szeroko stosowane w układach radiowych, audio i telekomunikacyjnych. Kondensatory typy i funkcje sprzęgające i blokujące są niezbędne w wielu nowoczesnych urządzeniach elektronicznych, od smartfonów po sprzęt medyczny.
Układy czasowe i oscylatory
Kondensatory są kluczowymi elementami w układach czasowych i oscylatorach. Ich zdolność do stopniowego ładowania i rozładowywania jest wykorzystywana do generowania precyzyjnych opóźnień czasowych i sygnałów okresowych. W połączeniu z rezystorami tworzą układy RC, które są podstawą wielu timerów.
Praktyczne zastosowania obejmują generatory sygnałów, zegary w mikroprocesorach czy układy PWM w zasilaczach impulsowych. Kondensatory w praktyce czasowej są niezbędne w niemal każdym urządzeniu wymagającym precyzyjnego odmierzania czasu.
Porównanie parametrów różnych typów kondensatorów
| Typ kondensatora | Pojemność | Napięcie pracy | Temperatura pracy | Rozmiar |
|---|---|---|---|---|
| Ceramiczny | 1 pF - 100 µF | 16 V - 3 kV | -55°C do +125°C | Bardzo mały |
| Elektrolityczny Al | 0.1 µF - 1 F | 6.3 V - 450 V | -40°C do +105°C | Średni |
| Tantalowy | 0.1 µF - 1000 µF | 2.5 V - 50 V | -55°C do +125°C | Mały |
| Foliowy | 100 pF - 10 µF | 50 V - 2 kV | -55°C do +125°C | Duży |
| Superkondensator | 1 F - 3000 F | 2.3 V - 5.5 V | -40°C do +65°C | Bardzo duży |
Powyższa tabela przedstawia kluczowe parametry różnych rodzajów kondensatorów w elektronice. Widać wyraźnie, że każdy typ ma swoje unikalne cechy. Ceramiczne oferują szeroką gamę pojemności w małych rozmiarach, elektrolityczne zapewniają dużą pojemność, a foliowe charakteryzują się dobrą stabilnością temperaturową. Superkondensatory wyróżniają się ogromną pojemnością, ale mają ograniczone napięcie pracy.
Jak dobrać odpowiedni kondensator do zastosowania?
Dobór właściwego kondensatora to kluczowy etap projektowania układu elektronicznego. Należy uwzględnić kilka czynników: wymaganą pojemność, napięcie pracy, temperaturę otoczenia i częstotliwość pracy. Ważne są też parametry takie jak ESR (równoważna rezystancja szeregowa) i tolerancja pojemności.
Istotne jest również przewidywane środowisko pracy - niektóre rodzaje kondensatorów lepiej znoszą wibracje czy wilgoć. Nie bez znaczenia pozostają kwestie ekonomiczne i dostępność komponentów.
- Pojemność - dopasowana do wymagań układu
- Napięcie pracy - wyższe niż maksymalne napięcie w obwodzie
- Temperatura pracy - zgodna z warunkami otoczenia
- ESR - niskie dla aplikacji wymagających szybkiego ładowania/rozładowania
- Stabilność parametrów w czasie - ważna dla precyzyjnych układów
Trendy i innowacje w technologii kondensatorów
Rozwój kondensatorów zmierza w kierunku zwiększania gęstości energii i poprawy parametrów elektrycznych. Nowatorskie materiały dielektryczne, takie jak ceramiki o wysokiej przenikalności czy zaawansowane polimery, pozwalają na tworzenie mniejszych kondensatorów o większej pojemności. Trwają również prace nad udoskonaleniem superkondensatorów.
Przyszłe zastosowania kondensatorów mogą obejmować zaawansowane systemy magazynowania energii dla pojazdów elektrycznych czy inteligentnych sieci energetycznych. Innowacje w dziedzinie nanotechnologii otwierają drogę do tworzenia ultraszybkich kondensatorów dla komputerów kwantowych. Kondensatory - charakterystyka i użycie będą ewoluować wraz z postępem technologicznym, odpowiadając na nowe wyzwania w elektronice i energetyce.
Kondensatory: Niezbędne elementy nowoczesnej elektroniki
Kondensatory stanowią fundament współczesnej elektroniki, pełniąc kluczowe role w magazynowaniu energii, filtrowaniu sygnałów i stabilizacji obwodów. Ich różnorodność - od miniaturowych ceramicznych po potężne superkondensatory - pozwala na precyzyjne dopasowanie do wymagań konkretnych aplikacji.
Dobór odpowiedniego rodzaju kondensatora wymaga zrozumienia specyfiki każdego typu oraz znajomości parametrów kluczowych dla danego zastosowania. Ceramiczne wyróżniają się kompaktowością, elektrolityczne oferują dużą pojemność, a foliowe zapewniają stabilność. Najnowsze trendy, takie jak rozwój superkondensatorów, otwierają nowe możliwości w dziedzinie magazynowania energii.
Przyszłość kondensatorów zapowiada się fascynująco. Innowacje w materiałach i technologiach produkcji prowadzą do tworzenia komponentów o coraz lepszych parametrach, co z kolei napędza rozwój nowych zastosowań - od zaawansowanych systemów energetycznych po komputery kwantowe. Zrozumienie rodzajów i zastosowań kondensatorów jest kluczowe dla każdego, kto chce być na bieżąco z postępem w elektronice i energetyce.
