Bezpiecznik B16 a C16: kluczowe różnice, zastosowanie i konsekwencje wyboru

Potocznie mówi się o bezpieczniku B16 i C16, ale technicznie chodzi o wyłącznik nadprądowy z prądem znamionowym 16 A i inną charakterystyką zadziałania. Różnica nie polega na tym, że jeden „ma więcej amperów”, tylko na tym, jak reaguje na krótkie skoki prądu i przeciążenia. To właśnie decyduje, czy lepiej chroni obwód oświetleniowy, gniazdowy, silnikowy albo taki, w którym start odbiornika powoduje chwilowy duży pobór energii.

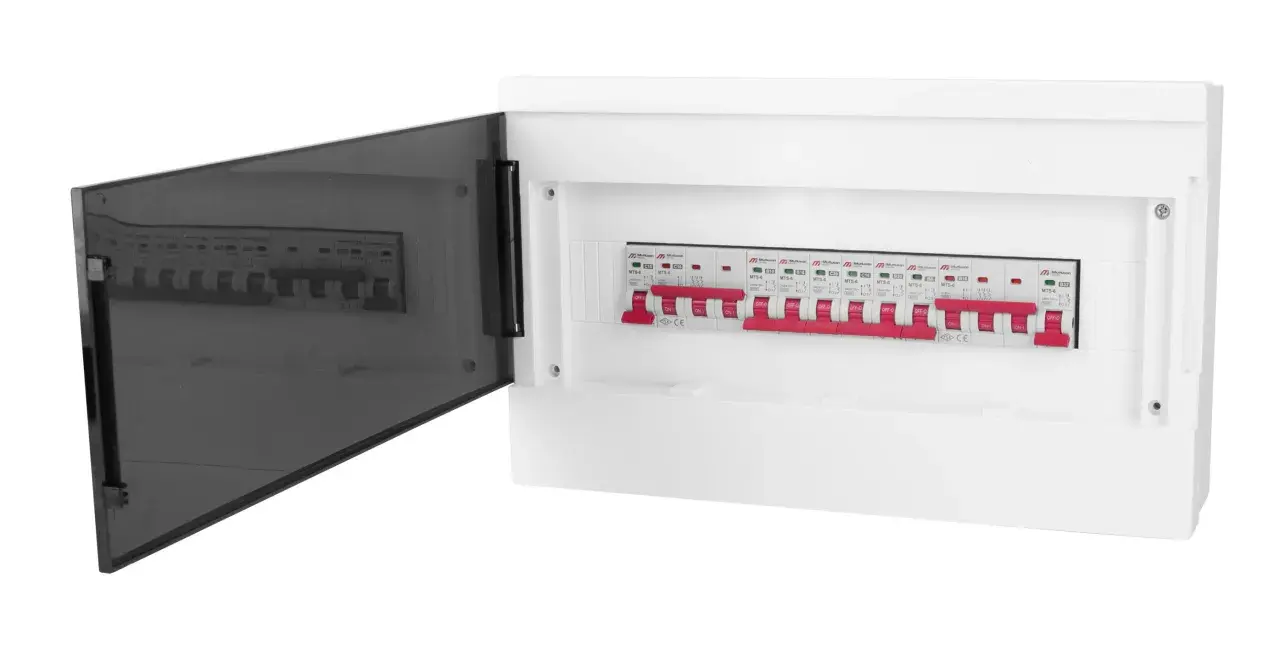

Czym naprawdę różni się B16 od C16?

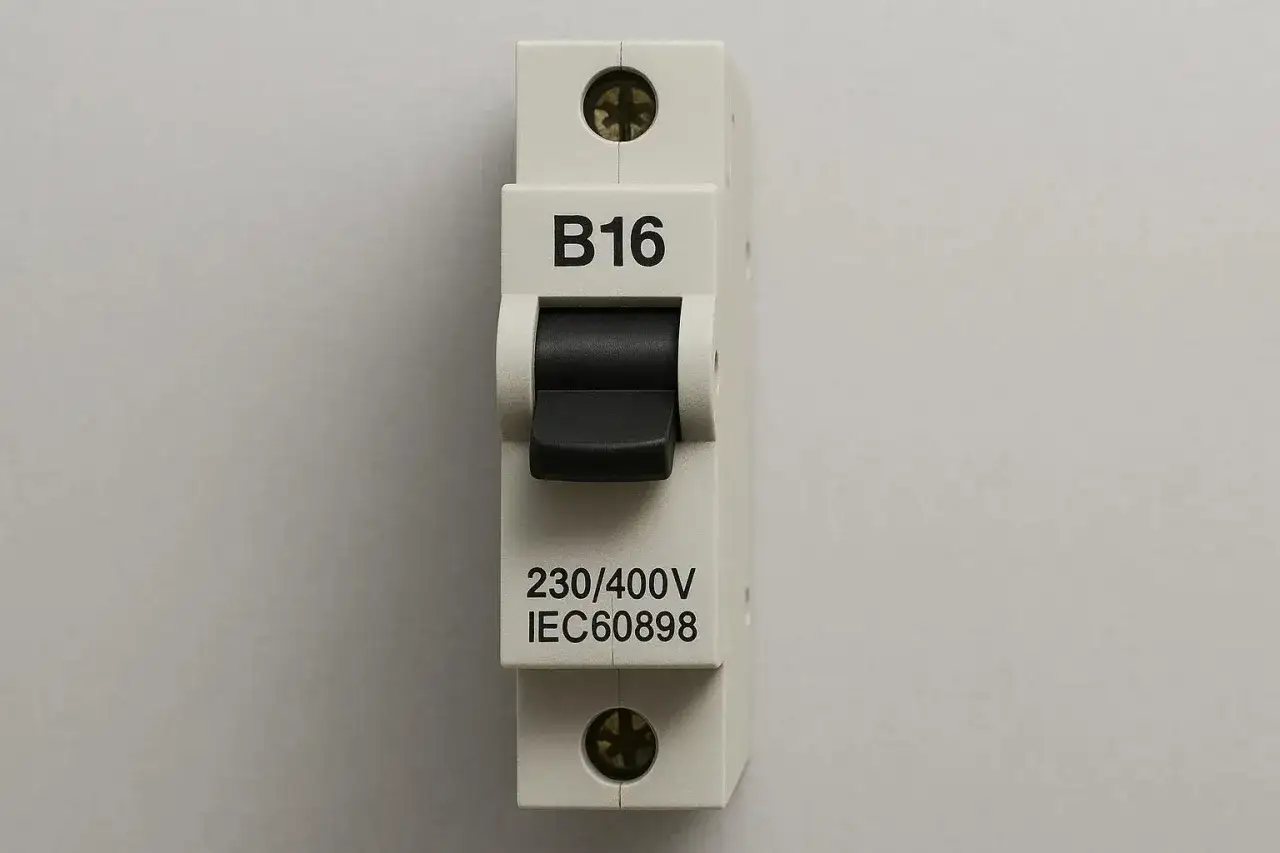

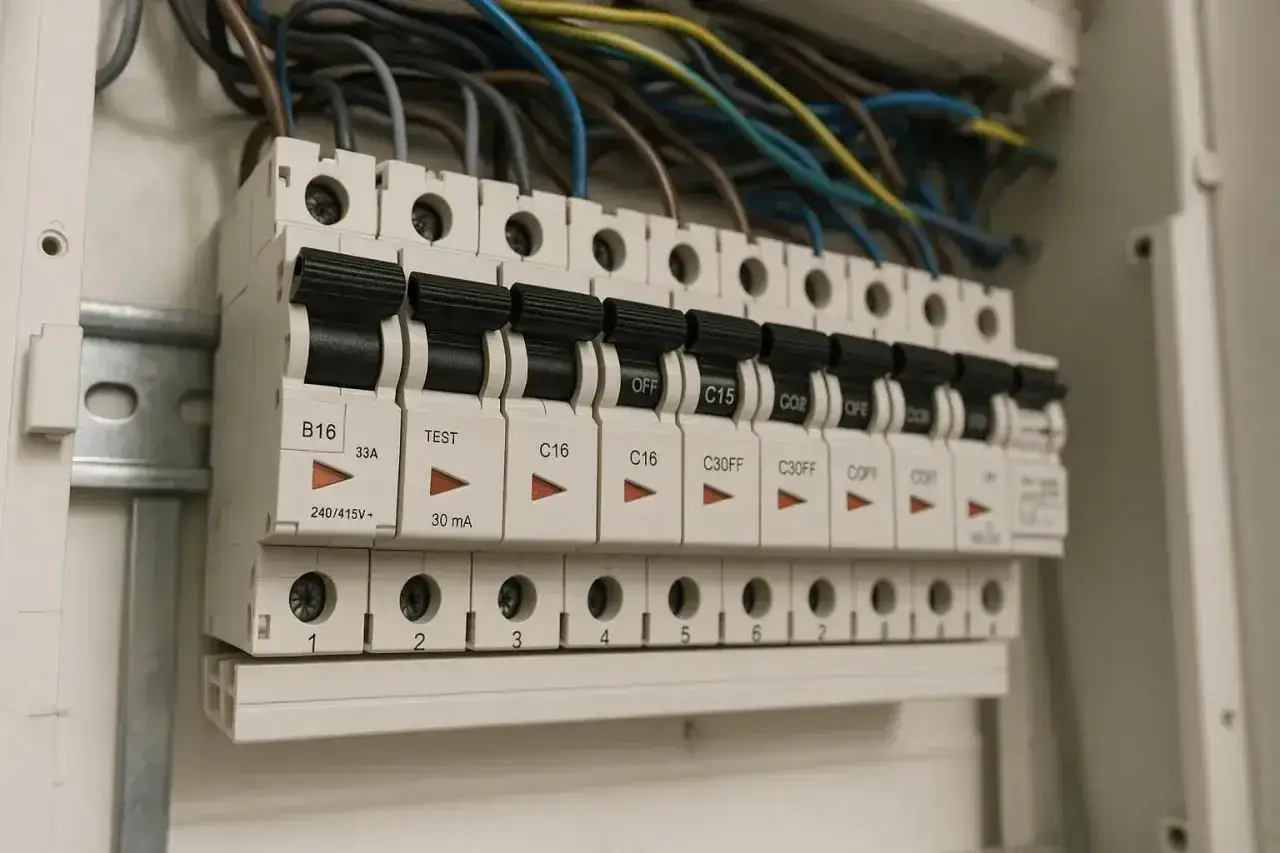

B16 i C16 różnią się przede wszystkim progiem wyzwalania magnetycznego. Według obowiązującej PN-EN 60898-1 są to wyłączniki do instalacji domowych i podobnych, a nie dwa różne „mocniejsze” bezpieczniki. W praktyce oba mają 16 A, ale B16 zareaguje wcześniej na krótki, wysoki impuls prądu niż C16.

Materiały Schneider Electric opisują charakterystykę B jako zakres 3–5 x In, a charakterystykę C jako 5–10 x In. To oznacza, że przy tym samym prądzie znamionowym C16 dopuszcza większy chwilowy pobór prądu, zanim zadziała część elektromagnetyczna. W efekcie C16 lepiej znosi normalny start odbiorników z większym impulsem rozruchowym, a B16 szybciej odcina obwód, gdy impuls pojawia się tam, gdzie nie powinien.

Różnica nie sprowadza się do „szybszego” albo „wolniejszego” bezpiecznika w każdym scenariuszu. Schneider Electric pokazuje, że w wyłączniku nadprądowym pracują dwie części: termiczna dla przeciążenia oraz magnetyczna dla zwarcia. Przeciążenie wyłącza obwód wolniej, wraz ze wzrostem temperatury wewnątrz aparatu, a zwarcie może odłączyć zasilanie w czasie krótszym niż 10 ms, jeśli prąd przekroczy próg magnetyczny.

Zapamiętaj: B16 i C16 nie różnią się mocą „na papierze”, tylko tolerancją na chwilowy skok prądu. To dlatego sam symbol nie wystarcza do doboru.

Kiedy B16 sprawdza się lepiej, a kiedy C16?

B16 sprawdza się lepiej przy obwodach o niskim prądzie rozruchowym, a C16 przy odbiornikach z większym impulsem startowym. W praktyce B16 częściej pasuje do klasycznych obwodów oświetleniowych, gniazd ogólnego przeznaczenia i urządzeń o przewidywalnym poborze. C16 lepiej radzi sobie tam, gdzie pojawiają się silniki, sprężarki, transformatory, zasilacze impulsowe albo większa liczba odbiorników uruchamianych jednocześnie.

Schneider Electric opisuje B curve jako rozwiązanie typowe dla zastosowań mieszkaniowych z odbiornikami o niskim surge, a C curve jako wybór dla obciążeń indukcyjnych i środowisk, w których częściej występują wyższe prądy zwarciowe. Eaton w swoim katalogu wskazuje podobnie: charakterystyka B pasuje do niskich prądów rozruchowych, a C do średnich, na przykład przy małych transformatorach, oświetleniu, obwodach sterowania i cewkach. To dobrze pokazuje, że różnica nie dotyczy samej „mocy”, tylko profilu pracy odbiornika.

Sama moc urządzenia nie rozstrzyga sprawy. Grzałka może mieć wysoką moc, a jednocześnie niski prąd rozruchowy, więc nie potrzebuje C16 tylko dlatego, że pobiera dużo energii. Z kolei niewielki silnik, kompresor albo elektronika z dużym impulsem startowym może wymagać C16 mimo skromnej tabliczki znamionowej. Właśnie dlatego dobór po samej mocy prowadzi do błędów.

W praktyce: C16 nie jest uniwersalnym „upgrade’em” dla każdego obwodu. Jeśli problemem jest zbyt duże stałe obciążenie, zmiana charakterystyki nie rozwiąże źródła kłopotu.

Czy można po prostu zamienić B16 na C16?

Nie zawsze, a czasem nie powinno się tego robić bez sprawdzenia warunków instalacji. Zmiana B16 na C16 bywa sensowna, gdy B16 wyłącza obwód przez krótki, naturalny impuls prądu przy starcie odbiornika. Jeżeli jednak obwód ma za duży opór pętli zwarcia, zbyt długi przewód albo słabą koordynację zabezpieczeń, C16 może pogorszyć ochronę zamiast ją poprawić.

Przeciążenie nie działa jak zwarcie

Przy przeciążeniu obie charakterystyki korzystają z części termicznej, więc C16 nie zamienia przeciążonego obwodu w obwód „mocniejszy”. Jeśli na jednym B16 zaczyna pracować zbyt wiele urządzeń, problemem nie jest zbyt czuły aparat, tylko zbyt mała rezerwa mocy albo źle podzielone obwody. W takiej sytuacji podniesienie charakterystyki może jedynie przesunąć moment wyłączenia, a nie usunąć przyczynę.

Zwarcie wymaga sprawdzenia IPZ

Przy zwarciu decyduje część elektromagnetyczna, a tu różnica między B i C staje się kluczowa. C16 potrzebuje wyższego prądu do natychmiastowego zadziałania, więc instalacja musi dostarczyć odpowiednio duży prąd zwarciowy, aby zabezpieczenie odłączyło obwód w wymaganym czasie. Z tego powodu sprawdza się impedancję pętli zwarcia i warunki samoczynnego wyłączenia zasilania, a nie tylko sam napis na obudowie.

Selektywność bywa ważniejsza niż sama litera

Gdy przed B16 lub C16 stoi inne zabezpieczenie, oba aparaty mogą zareagować na ten sam stan i nie zawsze da się przewidzieć, które wyłączy jako pierwsze. Schneider Electric pokazuje w materiałach o krzywych wyzwalania, że selektywność sprawdza się przez porównanie przebiegu charakterystyk, a przy zwarciu liczą się także właściwości energetyczne obu urządzeń. Samo przejście z B16 na C16 nie rozwiązuje problemu koordynacji, jeśli układ od początku był źle dobrany.

Uwaga: Wyższy próg C16 poprawia tolerancję na rozruch, ale może osłabić ochronę, jeśli instalacja nie spełnia warunków zwarciowych. Zmiana charakterystyki bez pomiarów jest ryzykowna.

Jak dobrać właściwy wyłącznik w polskiej instalacji?

Najpewniejsza kolejność to rodzaj odbiorników, warunki zwarciowe, przewód i dopiero potem charakterystyka. Zasady stosowania wyłączników nadprądowych w instalacjach określa PN-HD 60364, a Polski Komitet Normalizacyjny wskazuje, że dla domów i podobnych zastosowań podstawowe wymagania dla tych aparatów są stale rozwijane. W praktyce oznacza to, że wybór B16 albo C16 nie jest sprawą gustu, tylko dopasowania do warunków konkretnego obwodu.

Co sprawdzić przed wymianą

• Rodzaj obciążenia - obwód rezystancyjny, silnikowy, z elektroniką lub mieszany.
• Prąd rozruchowy - czy w chwili startu pojawia się krótki wysoki impuls.
• Przekrój i długość przewodu - im dłuższy obwód, tym większe znaczenie ma spadek napięcia i warunki wyłączenia.
• Impedancja pętli zwarcia - od niej zależy, czy zabezpieczenie zadziała wystarczająco szybko.
• Koordynacja z zabezpieczeniem nadrzędnym - ważna zwłaszcza tam, gdzie kilka aparatów chroni ten sam fragment instalacji.
• Temperatura otoczenia - wyższa temperatura przyspiesza zadziałanie części termicznej.

W polskich warunkach B16 często pojawia się w obwodach ogólnego przeznaczenia, a C16 tam, gdzie urządzenia potrafią uruchomić się z wyraźnym pikiem prądu. Dotyczy to między innymi pomp, klimatyzacji, części urządzeń kuchennych, opraw LED w większej liczbie i obwodów z elektroniką sterującą. Nie oznacza to jednak, że każde takie urządzenie automatycznie wymaga C16, bo ostateczny wybór zależy od całej instalacji, a nie od samego typu odbiornika.

Przeczytaj również: Gdzie jest bezpiecznik w telewizorze? Lokalizacja i bezpieczna wymiana

Jak czytać moc w praktyce

Takie przeliczenie pokazuje najczęstszy błąd: mylenie charakterystyki z mocą. B16 i C16 nie zwiększają mocy instalacji, lecz inaczej reagują na chwilowy impuls i przeciążenie. Jeśli obwód wybija przy uruchamianiu odbiornika, problem może leżeć w charakterystyce, ale może też wynikać z przewodu, długości trasy, temperatury albo zbyt dużej liczby urządzeń podłączonych do jednego zabezpieczenia. Katalog Eaton dobrze pokazuje ten podział, zestawiając charakterystykę B z niskim, a C ze średnim poziomem prądu rozruchowego.

Jakie błędy najczęściej prowadzą do złego wyboru?

Najczęstszy błąd polega na traktowaniu C16 jako „mocniejszego” B16. To mylące uproszczenie, bo oba aparaty mają ten sam prąd znamionowy, a różnią się zachowaniem przy chwilowym wzroście prądu. Zmiana z B16 na C16 nie naprawia przeciążonego obwodu, nie usuwa źle dobranego przewodu i nie zastępuje pomiaru warunków zwarciowych.

Drugi błąd to dobór po pojedynczym urządzeniu zamiast po całym obwodzie. Jedna lodówka, jeden silnik albo jedna płyta grzewcza nie mówią jeszcze wszystkiego, jeśli na tej samej linii pracują jeszcze inne odbiorniki. W praktyce liczy się suma obciążeń, sposób rozruchu, długość przewodu i to, czy obwód ma rezerwę na chwilowe skoki prądu.

Trzeci błąd dotyczy sytuacji, w których C16 ma „uratować” instalację zbyt słabą od strony zwarciowej. Jeśli prąd zwarcia jest za mały, aparat o wyższym progu może zadziałać później niż zakłada ochrona. Wtedy zamiast komfortu pojawia się kompromis między mniejszą liczbą fałszywych wyłączeń a słabszą ochroną przy uszkodzeniu. Dlatego sama wymiana symbolu na aparacie nie zastępuje projektu ani pomiarów.

W praktyce: Jeśli B16 wybija przy normalnym starcie odbiornika, problem trzeba rozwiązać na poziomie obwodu i doboru charakterystyki, a nie przez przypadkową podmianę aparatu.

B16 i C16 nie są zamiennikami z definicji, tylko narzędziami do różnych profili obciążenia, a poprawny wybór zależy od prądu rozruchowego, przewodu i warunków zwarciowych.
