Schemat schodowy pojedynczy: Jak działa i jak go zainstalować?

Igor Wykowski25 października 20247 min
Schemat schodowy pojedynczy: Jak działa i jak go zainstalować?

Schemat schodowy pojedynczy to podstawowy układ elektryczny do sterowania oświetleniem. Pozwala on włączać i wyłączać światło z jednego miejsca. To proste, ale skuteczne rozwiązanie często spotykane w domach i budynkach użyteczności publicznej.

Działanie tego układu opiera się na prostym obwodzie elektrycznym. Łącznik ma dwa główne przewody: zasilający (L) i prowadzący do lampy (L1). Włączenie światła zamyka obwód, wyłączenie go otwiera.

Montaż łącznika schodowego pojedynczego jest nieskomplikowany. Wymaga podłączenia przewodów do odpowiednich zacisków i zamocowania w puszce instalacyjnej. Bezpieczeństwo jest kluczowe - przed rozpoczęciem prac należy odciąć zasilanie.

Najważniejsze informacje:
  • Umożliwia sterowanie światłem z jednego miejsca
  • Składa się z dwóch głównych przewodów: L i L1
  • Prosty w montażu i obsłudze
  • Często stosowany w klatkach schodowych, korytarzach i przedpokojach
  • Może być częścią bardziej rozbudowanych instalacji oświetleniowych

Czym jest schemat schodowy pojedynczy?

Schemat schodowy pojedynczy to podstawowy układ elektryczny umożliwiający sterowanie oświetleniem z jednego punktu. Jest to najprostsza forma instalacji jednobiegunowej, powszechnie stosowana w domach i budynkach użyteczności publicznej.

Główne elementy tego układu to: łącznik schodowy (zwany też włącznikiem jednopunktowym), przewód zasilający, przewód do lampy oraz samo źródło światła. Razem tworzą one kompletny obwód schodowy prosty, który pozwala na wygodne kontrolowanie oświetlenia.

Zasada działania łącznika schodowego pojedynczego

Przełącznik pojedynczy działa na zasadzie zamykania i otwierania obwodu elektrycznego. Gdy włącznik jest w pozycji "włączonej", obwód zostaje zamknięty, umożliwiając przepływ prądu do lampy. Odwrotnie, w pozycji "wyłączonej" obwód jest przerwany, co skutkuje brakiem przepływu prądu i zgaszeniem światła.

W tym układzie kluczową rolę odgrywają dwa przewody. Przewód zasilający (L) dostarcza prąd do łącznika, a przewód do lampy (L1) prowadzi go dalej do źródła światła. To właśnie między nimi łącznik schodowy pełni funkcję "bramy" kontrolującej przepływ energii.

Rodzaje przewodów i ich funkcje

  • Przewód fazowy (L) - dostarcza prąd do łącznika
  • Przewód do lampy (L1) - prowadzi prąd od łącznika do źródła światła
  • Przewód neutralny (N) - zamyka obwód, umożliwiając przepływ prądu

Czytaj więcej: Cewka i kondensator: kluczowe różnice i zastosowania w elektronice

Jak zainstalować łącznik schodowy pojedynczy?

Niezbędne narzędzia i materiały:

  • Łącznik schodowy pojedynczy
  • Przewody elektryczne
  • Śrubokręt
  • Kombinerki
  • Miernik napięcia

Instrukcja krok po kroku:

  1. Wyłącz główne zasilanie w domu
  2. Zdejmij osłonę starego łącznika (jeśli wymieniasz)
  3. Odłącz przewody od starego łącznika
  4. Podłącz przewód fazowy (L) do jednego zacisku nowego łącznika
  5. Podłącz przewód do lampy (L1) do drugiego zacisku
  6. Zamocuj łącznik w puszce i załóż osłonę
Ważne zasady bezpieczeństwa podczas instalacji:
  • Zawsze upewnij się, że główne zasilanie jest wyłączone
  • Używaj narzędzi z izolowanymi uchwytami
  • W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem

Typowe zastosowania łącznika schodowego pojedynczego

Schemat schodowy pojedynczy często znajduje zastosowanie w klatkach schodowych. Umożliwia on łatwe włączanie i wyłączanie światła przy wejściu i wyjściu z pomieszczenia.

W korytarzach włącznik jednopunktowy zapewnia wygodne sterowanie oświetleniem. Można go umieścić przy wejściu, co ułatwia orientację w ciemności.

Sypialnie to kolejne miejsce, gdzie łącznik schodowy sprawdza się doskonale. Pozwala on na kontrolowanie oświetlenia bez konieczności wstawania z łóżka.

W garażach instalacja jednobiegunowa umożliwia szybkie włączenie światła przy wjeździe. To praktyczne rozwiązanie, szczególnie gdy mamy zajęte ręce.

Zalety stosowania schematu schodowego pojedynczego

  • Prostota obsługi - łatwe włączanie i wyłączanie światła jednym ruchem
  • Niski koszt instalacji - podstawowe komponenty są tanie i łatwo dostępne
  • Uniwersalność - pasuje do większości standardowych instalacji elektrycznych

Schemat połączeń łącznika schodowego pojedynczego

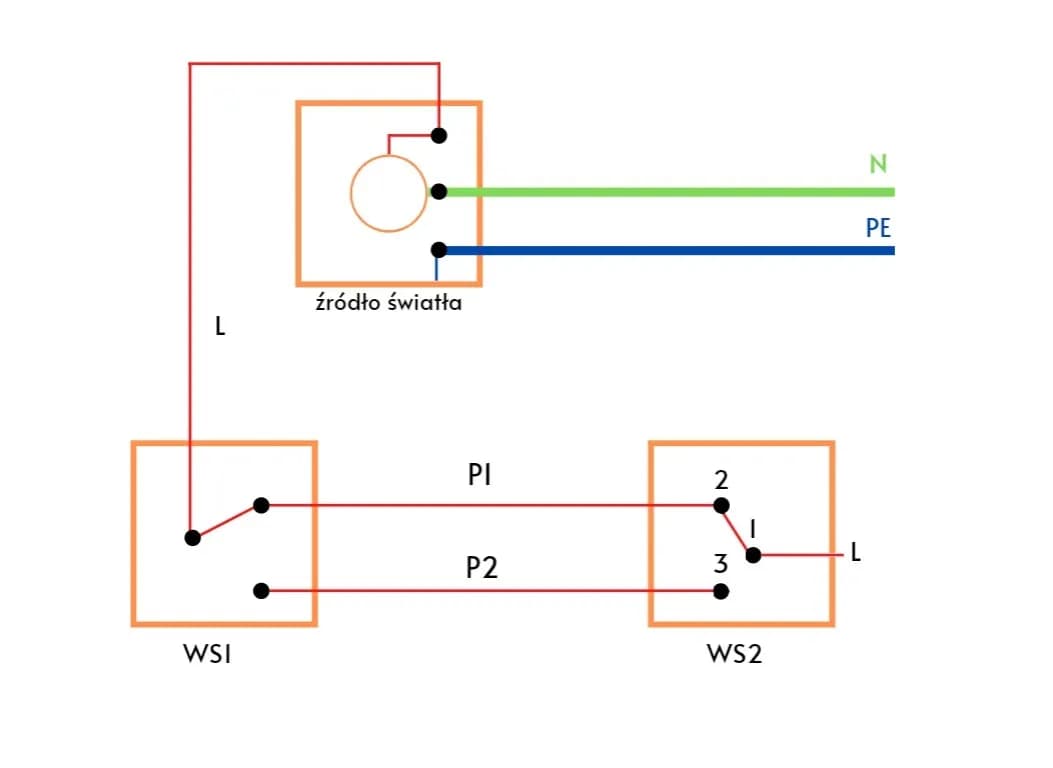

Schemat schodowy pojedynczy to prosty układ elektryczny. Składa się z źródła zasilania, łącznika i lampy połączonych przewodami. Przewód fazowy (L) łączy się z jednym zaciskiem łącznika, a drugi zacisk jest połączony z lampą przewodem L1.

Czytanie schematu jest intuicyjne. Linie reprezentują przewody, a symbole oznaczają poszczególne elementy układu. Strzałki wskazują kierunek przepływu prądu.

Możliwości rozbudowy układu schodowego pojedynczego

Jedną z popularnych rozbudów jest dodanie drugiego łącznika schodowego, tworząc układ schodowy podwójny. Pozwala to na sterowanie oświetleniem z dwóch różnych miejsc, co jest szczególnie przydatne na długich korytarzach czy klatkach schodowych.

Inną opcją jest integracja łącznika schodowego z systemem inteligentnego domu. Dzięki temu można kontrolować oświetlenie za pomocą aplikacji na smartfonie lub głosowo, co znacznie zwiększa wygodę użytkowania.

Kiedy warto rozważyć rozbudowę?

Rozbudowa ma sens w dużych pomieszczeniach z wieloma wejściami. Umożliwia ona wygodne sterowanie światłem z różnych punktów.

Warto ją rozważyć również na klatkach schodowych. Pozwala to na włączenie światła na dole i wyłączenie go na górze (lub odwrotnie).

Modernizacja domu to dobry moment na ulepszenie instalacji. Można wtedy łatwo zintegrować nowe rozwiązania z istniejącym systemem.

Cecha Schemat schodowy pojedynczy Łącznik świecznikowy Łącznik krzyżowy
Liczba punktów sterowania 1 1 3 lub więcej
Złożoność instalacji Niska Średnia Wysoka
Typowe zastosowanie Małe pomieszczenia Żyrandole, lampy wielopunktowe Długie korytarze, duże pomieszczenia

Najczęstsze problemy z łącznikiem schodowym pojedynczym

Jedną z typowych usterek jest brak reakcji przy przełączaniu. Najczęściej wynika to z poluzowanych połączeń. Rozwiązaniem jest dokręcenie śrub w łączniku i sprawdzenie ciągłości przewodów.

Innym problemem może być iskrzenie przy włączaniu. Jest to zwykle spowodowane zużyciem styków w łączniku schodowym. W takim przypadku najlepszym rozwiązaniem jest wymiana całego łącznika na nowy.

Czasami zdarza się, że światło miga lub świeci słabo. Przyczyną może być wadliwe źródło światła lub problemy z napięciem. Warto sprawdzić żarówkę i zmierzyć napięcie w instalacji.

Konserwacja i utrzymanie łącznika schodowego

Regularnie sprawdzaj stan łącznika schodowego. Zwróć uwagę na ewentualne przebarwienia, które mogą świadczyć o przegrzewaniu się styków.

Utrzymuj łącznik w czystości. Kurz i brud mogą wpływać na jego działanie, a nawet stanowić zagrożenie pożarowe.

W przypadku starszych instalacji rozważ wymianę łącznika schodowego na nowszy model. Współczesne łączniki są bardziej trwałe i energooszczędne.

Klucz do prostego i efektywnego sterowania oświetleniem

Schemat schodowy pojedynczy to fundamentalne rozwiązanie w dziedzinie kontroli oświetlenia. Jego prostota i skuteczność sprawiają, że jest niezastąpiony w wielu domowych instalacjach. Od korytarzy po sypialnie, łącznik schodowy zapewnia wygodę i funkcjonalność, której oczekujemy od nowoczesnych systemów elektrycznych.

Choć instalacja włącznika jednopunktowego może wydawać się prosta, wymaga ona przestrzegania zasad bezpieczeństwa i podstawowej wiedzy elektrycznej. Regularna konserwacja i świadomość potencjalnych problemów pozwolą cieszyć się niezawodnym działaniem układu przez długi czas. Pamiętajmy, że w razie wątpliwości zawsze warto skonsultować się z profesjonalnym elektrykiem.

Mimo swojej prostoty, schemat schodowy pojedynczy oferuje możliwości rozbudowy i integracji z nowoczesnymi systemami inteligentnego domu. To sprawia, że pozostaje on aktualnym i wartościowym elementem współczesnych instalacji elektrycznych, łączącym tradycję z innowacją.
