Domofon 4-przewodowy potrafi wyglądać na prosty układ, ale właśnie tutaj najłatwiej pomylić funkcję żył z ich kolorem. W praktyce liczy się nie tylko sam schemat podłączenia, lecz także to, czy instalacja jest analogowa, jak steruje elektrozaczepem i gdzie przebiega tor wywołania. Ten opis porządkuje najważniejsze elementy tak, aby łatwiej odczytać instalację i uniknąć typowych błędów.
Domofon 4-przewodowy działa poprawnie tylko wtedy, gdy każda żyła ma własną funkcję
- Masa, mikrofon, głośnik i wywołanie tworzą cztery podstawowe tory, które trzeba rozpoznać przed podłączeniem.
- Kolor przewodu nie przesądza o roli, bo w starszych instalacjach oznaczenia bywają przypadkowe lub zmienione podczas napraw.
- Otwarcie drzwi w wielu układach odbywa się przez tor sterujący, a nie przez samo zasilenie głośnika lub mikrofonu.
- Najczęstszy błąd to podłączenie „na pamięć” zamiast według zacisków i instrukcji konkretnego unifonu.

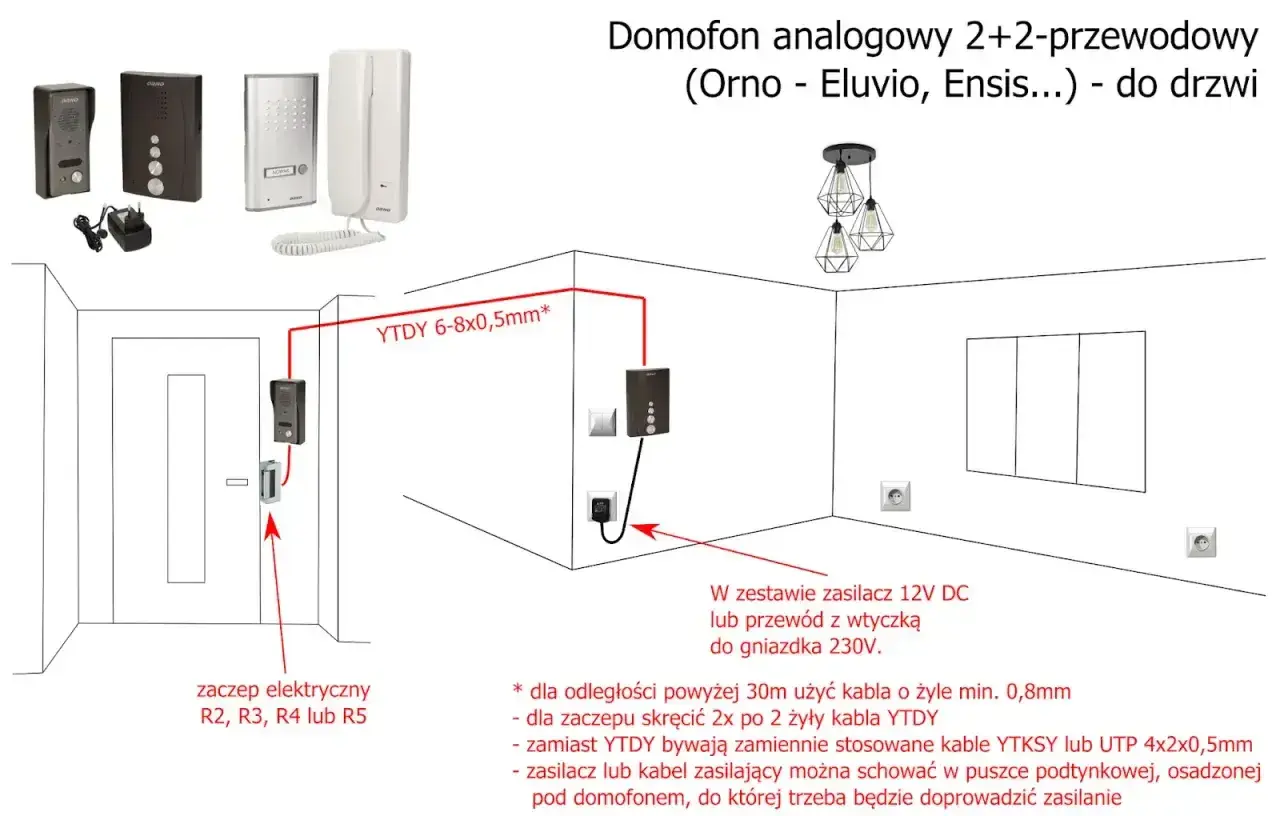

Jak działa domofon 4-przewodowy?
To analogowy układ sygnałowy, w którym każdy tor ma własną rolę. W klasycznym rozwiązaniu jedna żyła odpowiada za wspólny punkt odniesienia, dwie prowadzą rozmowę, a czwarta przenosi sygnał wywołania do konkretnego lokalu. Dzięki temu instalacja jest czytelna, ale tylko wtedy, gdy nie miesza się funkcji przewodów z ich kolorem.
Cztery funkcje jednej instalacji
- Masa pełni rolę wspólnego odniesienia dla toru audio i wywołania.
- Mikrofon przenosi sygnał głosu z unifonu do kasety zewnętrznej.
- Głośnik odpowiada za odsłuch rozmowy z wejścia.
- Wywołanie uruchamia dzwonek w wybranym unifonie i jest prowadzone osobno do danego lokalu.
Najważniejsze jest to, że masa domofonu nie jest przewodem PE. To nie przewód ochronny, tylko wspólny punkt odniesienia układu niskonapięciowego, więc nie wolno go traktować jak żółto-zielonego ochronnego w instalacji 230 V. W praktyce taka pomyłka potrafi zablokować rozmowę albo uruchomić dzwonek w sposób losowy.
Dlaczego nazwa bywa myląca
Określenie 4-przewodowy bywa używane potocznie obok zapisu 4+N, bo cztery tory są wspólne, a sygnał wywołania bywa prowadzony osobno do każdego lokalu. To właśnie ten detal najczęściej rozróżnia prosty schemat od bardzo podobnego, ale już innego układu. Jeśli ktoś próbuje podłączyć urządzenie po samym opisie z internetu, łatwo o zamianę głośnika z mikrofonem albo o błędne wpięcie toru wywołania.
Zapamiętaj: W domofonie 4-przewodowym najpierw identyfikuje się funkcję żyły, a dopiero potem patrzy na kolor izolacji. W starszym budynku ten sam kolor potrafi oznaczać zupełnie inny tor niż w nowym.
Jak podłączyć domofon 4-przewodowy krok po kroku?
Najpierw odłącz zasilanie, potem rozpoznaj zaciski, a dopiero później łącz przewody. Taki porządek skraca diagnostykę i zmniejsza ryzyko uszkodzenia unifonu, kasety albo elektrozaczepu. W schemacie 4-przewodowym największym błędem nie jest brak siły wkrętaka, tylko pośpiech i ufanie kolorom zamiast oznaczeniom.
Przygotowanie stanowiska
- Wyłącz zasilanie odpowiedniego obwodu i sprawdź brak napięcia testerem.
- Otwórz obudowę unifonu oraz kasety zewnętrznej i zrób zdjęcie istniejących połączeń.
- Oznacz żyły taśmą lub opisem, zanim odłączysz cokolwiek od zacisków.
- Porównaj instrukcję konkretnego urządzenia z tym, co widzisz w puszce lub w pionie.
W polskich realiach sensownym punktem odniesienia jest Prawo budowlane, które wymaga projektowania i wykonywania obiektu oraz jego urządzeń zgodnie z przepisami i zasadami wiedzy technicznej. To oznacza, że nawet prosty domofon nie powinien być podłączany „na próbę”, jeśli brakuje pewności co do funkcji żył. W takiej sytuacji bezpieczniej działać metodycznie niż liczyć na przypadek.

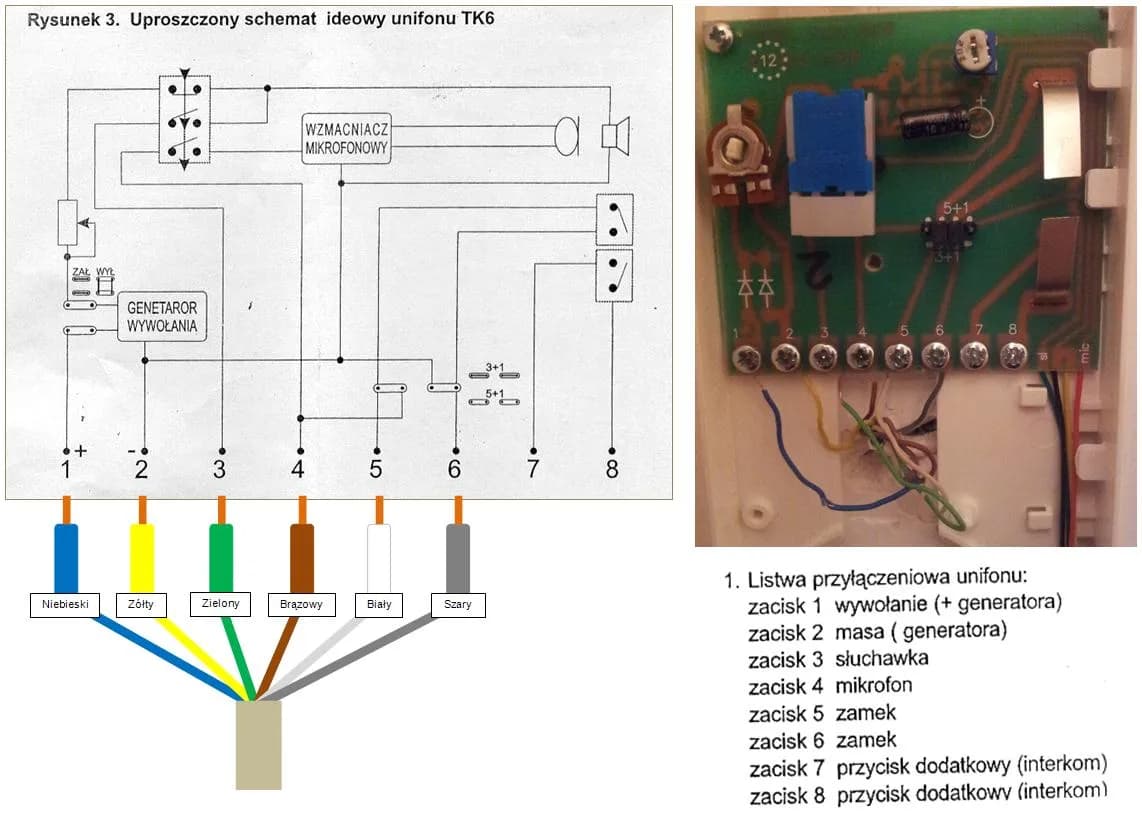

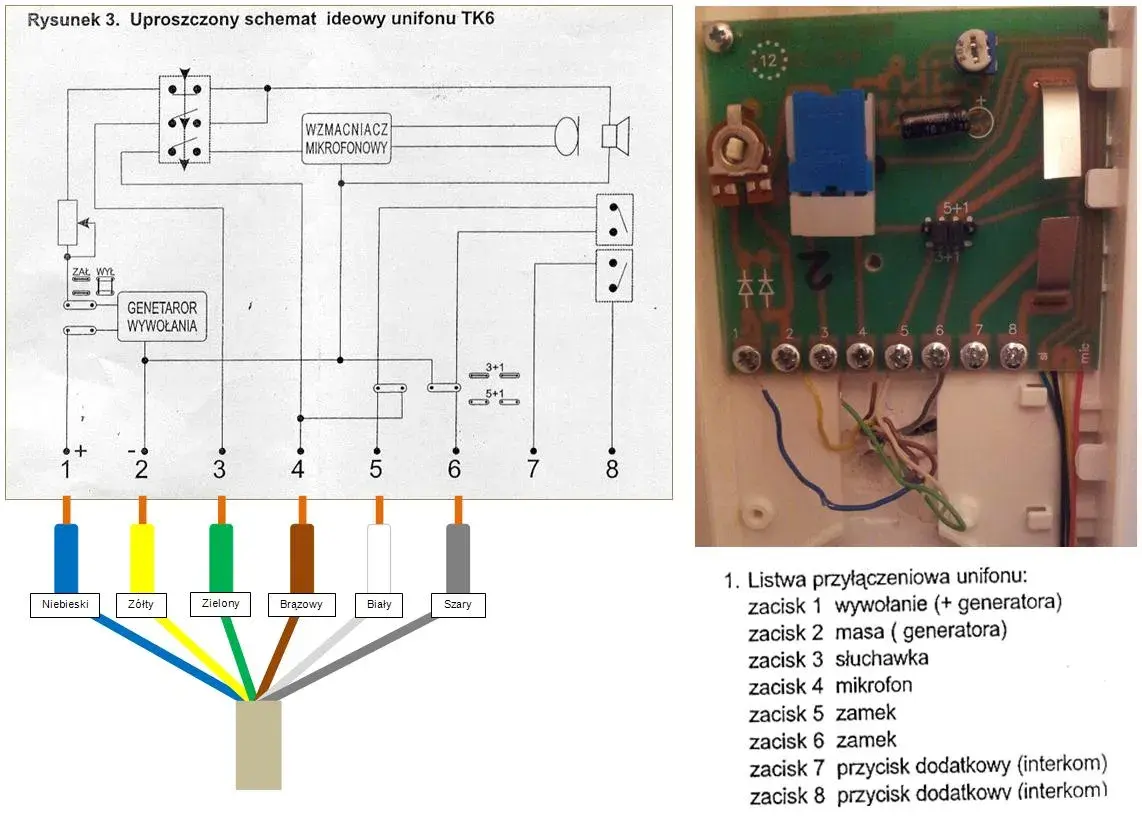

Identyfikacja zacisków
W typowym unifonie szukasz zacisków opisanych jako masa, mikrofon, głośnik i wywołanie. Jeżeli producent używa innych symboli, porównujesz je z legendą w instrukcji, a nie z pamięcią z poprzedniego mieszkania. W starszych instalacjach bardzo często jedna żyła została kiedyś dołożona albo przemianowana podczas naprawy, więc opis z internetu bywa tylko punktem startu.
Podłączenie i test
Po odnalezieniu funkcji żył podłączasz je zgodnie z oznaczeniami zacisków. Tor mikrofonu łączysz z odpowiednim wejściem mikrofonowym, tor głośnika z wyjściem odsłuchowym, a żyłę wywołania z zaciskiem dzwonka lub przywołania. Jeśli dany model ma osobny styk do otwierania drzwi, wpinasz go zgodnie ze schematem urządzenia, bo w części modeli otwarcie działa przez krótkie zwarcie określonych torów, a w innych przez dedykowany zacisk sterujący.
Po skręceniu połączeń sprawdzasz trzy rzeczy: czy dzwonek działa, czy rozmowa jest obustronna i czy przycisk otwarcia uruchamia elektrozaczep. Jeśli któryś etap zawodzi, wracasz do jednego konkretnego toru, zamiast przestawiać wszystkie żyły naraz. Taka metoda pozwala wychwycić uszkodzenie szybciej niż wymiana połowy połączeń.
Uwaga: Nie polegaj na tym, że „tak było wcześniej”. W instalacjach domofonowych jeden luźny zacisk potrafi odciąć dzwonek, rozmowę albo otwieranie drzwi, choć pozostałe funkcje nadal pozornie działają.
Przeczytaj również: Schemat instalacji elektrycznej w domu

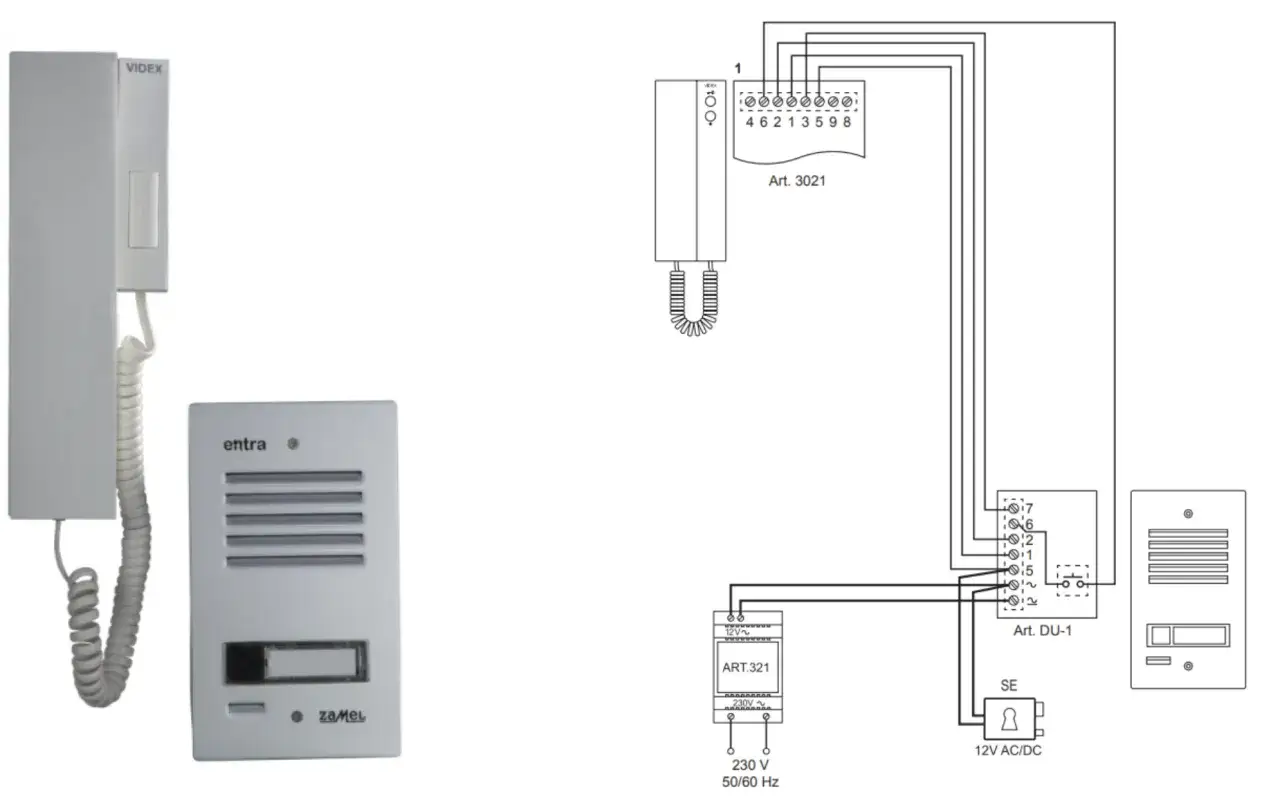

Jakie błędy najczęściej psują schemat?
Najczęściej psuje go zamiana funkcji żył, a nie sam sprzęt. W domofonie 4-przewodowym problemem bywa też przerwana masa, źle ustawione zworki w unifonie albo użycie niezgodnego z systemem zasilacza. Objawy często wyglądają groźnie, ale po kolei da się je zawęzić do jednego toru.
Brak dzwonka
Jeżeli naciśnięcie przycisku przy wejściu nie uruchamia sygnału, pierwszym podejrzanym jest tor wywołania. Sprawdzasz, czy żyła wywołania dochodzi do właściwego zacisku, czy w kasecie nie ma przerwy oraz czy unifon nie ma wyciszonego dzwonka. W wielu modelach pojedyncza awaria w tym torze dotyczy tylko jednego lokalu, co ułatwia diagnozę.
Rozmowa działa tylko w jedną stronę
Jeśli słychać osobę przy wejściu, ale jej głos nie dochodzi do kasety, problem zwykle siedzi w mikrofonie albo w przewodzie mikrofonowym. Gdy działa odwrotnie, podejrzenie pada na tor głośnika. Warto też sprawdzić, czy wkładki słuchawkowe i mikrofonowe nie są zużyte, bo w starszych unifonach to częstsza przyczyna niż sam kabel.
Drzwi nie otwierają się
Brak reakcji elektrozaczepu najczęściej oznacza problem w torze sterowania albo w zasilaniu zamka. Czasem wszystko działa poza otwieraniem, bo przycisk w unifonie zwiera właściwe tory tylko częściowo albo podłączono go do niewłaściwego zacisku. Jeśli zamek buczy, ale nie puszcza, warto sprawdzić sam elektrozaczep, połączenia mechaniczne oraz długość i stan przewodów zasilających.
Trzaski i losowe załączanie
Trzaski zwykle pojawiają się tam, gdzie połączenia są luźne, żyły są utlenione albo przewód ma zbyt słaby styk na zacisku. Losowe otwieranie albo samoczynne wywołanie sugeruje zwarcie między torami lub nieprawidłowo założoną zworkę. W starej instalacji nie warto ufać śladom po poprzednim montażu, bo czasem podtynkowo biegnie kabel naprawiany kilka razy i każdy jego fragment ma inną historię.
W praktyce: Najszybsza diagnoza zwykle zaczyna się od odpięcia wszystkiego i odtworzenia jednego toru na próbę. Jeśli po takim teście wraca tylko jedna funkcja, resztę da się odszukać bez zgadywania.
Kiedy 4 przewody wystarczą, a kiedy lepszy będzie inny system?
Układ 4-przewodowy sprawdza się najlepiej w prostych, analogowych instalacjach. Jeżeli budynek ma niewiele lokali, jedna furtka i jedna kaseta wystarczają do codziennego użytku, ten schemat pozostaje czytelny i tani w serwisie. Gdy jednak przewodów robi się więcej, a funkcji przybywa, analogowe rozwiązanie zaczyna ustępować systemom z mniejszą liczbą żył albo z większą elastycznością adresowania.
| System | Liczba żył | Najlepsze zastosowanie | Atut | Ograniczenie |
|---|---|---|---|---|
| Analog 4-przewodowy | 4 funkcje + linia wywołania | Dom jednorodzinny, mały blok, prosta wymiana | Łatwo rozpoznać rolę każdej żyły | Więcej połączeń niż w systemie dwużyłowym |
| Cyfrowy 2-przewodowy | 2 | Modernizacja i długie piony | Mniej przewodów w trasie | Wymaga zgodnych urządzeń i ustawień |
| Analog 5/6-przewodowy | 5-6 | Starsze instalacje i rozbudowane tory | Czytelny rozdział funkcji | Więcej zacisków i większe ryzyko pomyłki |
Przykład liczbowy dla pionu z kilkoma lokalami
Jeżeli w pionie jest 8 mieszkań, układ z czterema torami wspólnymi i osobnym wywołaniem dla każdego lokalu daje już 12 żył w samej trasie pionowej. Przy 16 lokalach robi się z tego 20 żył, a każdy dodatkowy błąd w oznaczeniu wydłuża diagnostykę. To dobry moment, żeby przemyśleć, czy prosty analog nadal ma sens, czy lepiej przejść na system z mniejszą liczbą przewodów.
| Liczba lokali | Żyły wspólne | Linie wywołania | Łącznie w pionie | Wniosek |
|---|---|---|---|---|
| 1 | 4 | 1 | 5 | Prosta instalacja w domu jednorodzinnym |
| 8 | 4 | 8 | 12 | Wciąż czytelna, jeśli przewody są opisane |
| 16 | 4 | 16 | 20 | Rośnie znaczenie porządku w dokumentacji i oznaczeniach |
W praktyce wybór nie zależy wyłącznie od liczby mieszkań. Liczy się też stan peszli, długość przewodów, miejsce na łączenia i to, czy budynek ma już przygotowaną trasę pod starszy analog, czy raczej pod nowy system z mniejszą liczbą żył. Jeśli instalacja ma być tylko odtworzona, 4-przewodowy schemat bywa rozsądny; jeśli ma rozwiązać przyszłe problemy z rozbudową, lepiej patrzeć szerzej.
Jak sprawdzić instalację po montażu?
Test zaczyna się od rozmowy, potem przechodzi do wywołania, a na końcu do otwierania drzwi. Dzięki temu od razu wiesz, czy problem dotyczy toru audio, toru dzwonka, czy sterowania elektrozaczepem. Jeden pełny test z osobą przy wejściu jest znacznie skuteczniejszy niż kilka przypadkowych naciśnięć przycisku.
Trzy próby, które pokazują najwięcej
Pierwsza próba to zwykła rozmowa w obie strony, bez naciskania niczego dodatkowego. Druga sprawdza, czy sygnał wywołania dociera tylko do właściwego lokalu. Trzecia weryfikuje, czy przycisk otwarcia działa płynnie i czy zamek reaguje za każdym razem tak samo.
Kiedy przerwać i wezwać fachowca
Jeśli po poprawnym podłączeniu dalej brakuje jednego toru albo urządzenie reaguje nieprzewidywalnie, dalsze przestawianie przewodów zaczyna być zgadywaniem. Wtedy lepiej zatrzymać montaż, porównać wszystko z instrukcją i oddać diagnozę osobie, która ma doświadczenie w instalacjach domofonowych. To zgodne z podejściem, jakie wspiera też prawo budowlane oraz zasady techniczne bezpiecznego wykonania instalacji.
Jeśli schemat nie zgadza się z instrukcją urządzenia albo nie da się jednoznacznie ustalić funkcji żył, bezpieczniej jest zatrzymać montaż i zlecić diagnostykę osobie z odpowiednimi uprawnieniami.
