Gniazdka elektryczne i przewody to niezbędne elementy każdej instalacji elektrycznej. Umożliwiają one podłączenie urządzeń do sieci i przesyłanie energii. Gniazdka dzielą się na podtynkowe i natynkowe, a przewody na jednożyłowe i wielożyłowe. Bezpieczeństwo jest kluczowe przy ich doborze i montażu. Prawidłowa instalacja zapewnia efektywne i bezpieczne korzystanie z energii elektrycznej w domu i pracy.
Najważniejsze informacje:- Gniazdka służą do przyłączania odbiorników energii
- Przewody prowadzą prąd elektryczny w obwodzie
- Istnieją różne typy gniazdek i przewodów
- Bezpieczeństwo jest priorytetem przy instalacji
- Odpowiedni dobór elementów zapewnia efektywność
Rodzaje przewodów używanych w gniazdkach elektrycznych
Przewody elektryczne są kluczowym elementem każdej instalacji elektrycznej domowej. Najczęściej stosuje się przewody miedziane, które cechują się doskonałą przewodnością i trwałością. W gniazdkach elektrycznych wykorzystuje się głównie przewody jednożyłowe lub wielożyłowe, w zależności od specyfiki instalacji i wymagań technicznych.
Wybór odpowiedniego typu przewodu jest kluczowy dla bezpieczeństwa i efektywności okablowania instalacji elektrycznej. Przewody różnią się przekrojem, izolacją oraz przeznaczeniem, co wpływa na ich zastosowanie w konkretnych warunkach.
- Przewody YDYp - najpopularniejsze w instalacjach domowych
- Przewody NYM-J - stosowane w wilgotnych pomieszczeniach
- Przewody H05VV-F - elastyczne, idealne do urządzeń przenośnych
- Przewody YAKY - używane w instalacjach zewnętrznych
Niezbędne narzędzia do podłączenia gniazdka
Prawidłowe podłączenie gniazdka elektrycznego wymaga odpowiedniego zestawu narzędzi. Ich użycie nie tylko ułatwia pracę, ale przede wszystkim zapewnia bezpieczeństwo podczas montażu. Oto lista niezbędnych narzędzi wraz z ich zastosowaniem:
| Nazwa narzędzia | Zastosowanie | Ważne cechy | Cena orientacyjna | Zalecenia bezpieczeństwa |
| Śrubokręt próbnik | Sprawdzanie napięcia | Izolowany uchwyt | 15-30 zł | Używać tylko do testowania |
| Kombinerki | Cięcie i zaciskanie przewodów | Izolowane uchwyty | 30-80 zł | Sprawdzić izolację przed użyciem |
| Ściągacz izolacji | Usuwanie izolacji z przewodów | Regulacja średnicy | 20-50 zł | Uważać na ostrze |
| Multimetr | Pomiary elektryczne | Automatyczny wybór zakresu | 50-200 zł | Sprawdzić baterie przed użyciem |
| Wkrętarka | Montaż gniazdka | Regulacja momentu obrotowego | 100-300 zł | Używać odpowiednich bitów |
Czytaj więcej: Rodzaje kondensatorów i ich zastosowanie: kompendium wiedzy
Krok po kroku: Jak podłączyć przewody do gniazdka
Krok 1: Przygotowanie miejsca pracy
Zanim przystąpisz do podłączenia gniazdka elektrycznego, zadbaj o bezpieczeństwo. Wyłącz główne zasilanie w mieszkaniu. Sprawdź, czy na pewno nie ma napięcia w gniazdku.
- Wyłącz główny bezpiecznik
- Użyj próbnika, by upewnić się, że nie ma napięcia
- Przygotuj wszystkie potrzebne narzędzia
- Oczyść miejsce pracy z kurzu i zanieczyszczeń
Krok 2: Demontaż starego gniazdka (jeśli istnieje)
Jeśli wymieniasz stare gniazdko, należy je ostrożnie zdemontować. Zwróć uwagę na sposób podłączenia przewodów - przyda się to przy montażu nowego gniazdka.
- Odkręć śruby mocujące gniazdko do puszki
- Delikatnie wyciągnij gniazdko z puszki
- Zanotuj lub zrób zdjęcie układu przewodów
Krok 3: Przygotowanie przewodów
Prawidłowe przygotowanie przewodów jest kluczowe dla bezpiecznego montażu gniazda elektrycznego. Usuń izolację na odpowiedniej długości, uważając, by nie uszkodzić żył.
- Zmierz potrzebną długość przewodu bez izolacji (zwykle 1-1,5 cm)
- Użyj ściągacza izolacji do usunięcia osłony
- Sprawdź, czy żyły nie są uszkodzone
- W razie potrzeby przytnij końcówki, by były równe

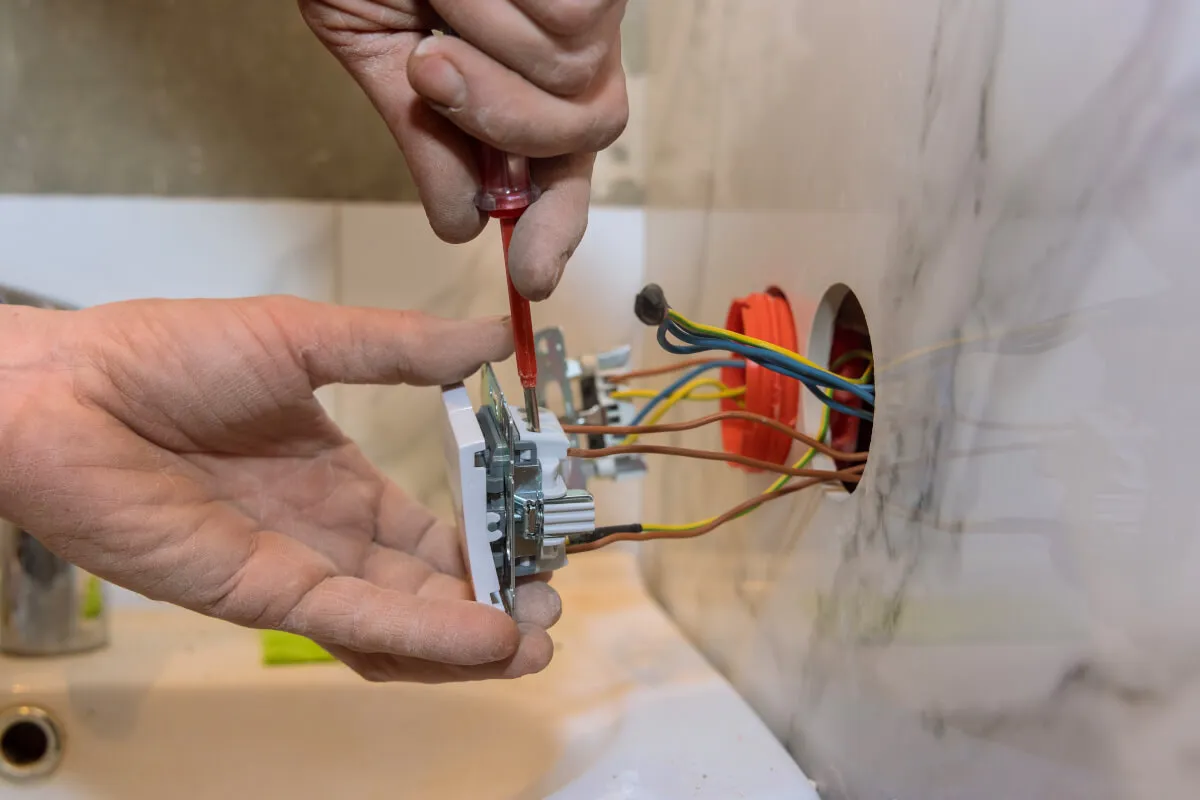

Krok 4: Podłączenie przewodów do gniazdka
To kluczowy etap podłączenia gniazdka elektrycznego. Każdy przewód musi trafić do odpowiedniego zacisku. Pamiętaj o kolorach: żółto-zielony to uziemienie, niebieski to neutralny, a brązowy to fazowy.
- Zidentyfikuj zaciski w gniazdku (L - faza, N - neutralny, PE - uziemienie)
- Włóż przewody do odpowiednich zacisków
- Dokręć śruby zacisków, upewniając się, że przewody są dobrze zamocowane
- Sprawdź, czy żadna żyła nie wystaje poza zacisk
Krok 5: Montaż gniazdka w puszce
Ostatni etap to umieszczenie gniazdka w puszce i jego zabezpieczenie. Upewnij się, że wszystko jest stabilne i dobrze dopasowane.
- Ułóż przewody w puszce tak, by nie były ściśnięte
- Wsuń gniazdko do puszki
- Dokręć śruby mocujące gniazdko
- Załóż zewnętrzną osłonę gniazdka

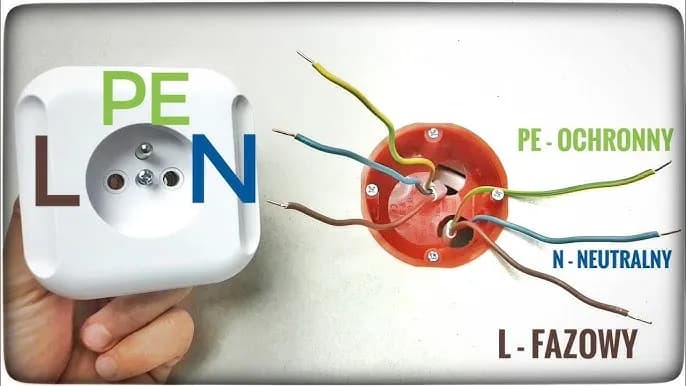

Znaczenie kolorów przewodów w instalacji elektrycznej
Kolory przewodów w instalacji elektrycznej nie są przypadkowe - mają kluczowe znaczenie dla bezpieczeństwa i prawidłowego podłączenia gniazdka elektrycznego. W standardowej instalacji jednofazowej używa się trzech podstawowych kolorów: żółto-zielonego, niebieskiego i brązowego. Żółto-zielony oznacza przewód ochronny (PE), niebieski to przewód neutralny (N), a brązowy to przewód fazowy (L).
Znajomość tych kolorów jest niezbędna przy każdym montażu gniazda elektrycznego. Prawidłowe podłączenie przewodów zgodnie z kolorami zapewnia nie tylko poprawne działanie urządzeń, ale przede wszystkim bezpieczeństwo użytkowników. W przypadku instalacji trójfazowych mogą pojawić się dodatkowe kolory dla poszczególnych faz.
Zasady bezpieczeństwa podczas pracy z instalacją elektryczną
Bezpieczeństwo jest priorytetem podczas pracy z instalacją elektryczną domową. Nigdy nie lekceważ potencjalnych zagrożeń związanych z prądem elektrycznym. Zawsze upewnij się, że główne zasilanie jest wyłączone przed rozpoczęciem jakichkolwiek prac.
Używaj tylko atestowanych narzędzi z izolowanymi uchwytami. Nie pracuj w wilgotnym środowisku i unikaj kontaktu z wodą podczas pracy z elektrycznością. Jeśli nie masz pewności co do swoich umiejętności, zawsze lepiej skonsultować się z profesjonalnym elektrykiem.
Pamiętaj, że niewłaściwe podłączenie gniazdka elektrycznego może prowadzić do porażenia prądem lub pożaru. Dlatego tak ważne jest przestrzeganie wszystkich zasad bezpieczeństwa i stosowanie się do obowiązujących norm elektrycznych.
- Zawsze wyłączaj główne zasilanie przed rozpoczęciem pracy
- Używaj narzędzi z izolacją elektryczną
- Sprawdzaj brak napięcia próbnikiem przed dotknięciem przewodów
- Nie pracuj z elektrycznością, gdy jesteś zmęczony lub rozkojarzony
- W razie wątpliwości, skonsultuj się z profesjonalnym elektrykiem
Najczęstsze błędy przy podłączaniu gniazdek
Niewłaściwe podłączenie przewodu uziemiającego to poważny błąd. Może to prowadzić do braku ochrony przeciwporażeniowej, narażając użytkowników na niebezpieczeństwo.
Zbyt luźne dokręcenie przewodów w zaciskach gniazdka jest częstym problemem. Może to skutkować przegrzewaniem się połączeń i w konsekwencji doprowadzić do pożaru.
Pomylenie przewodu fazowego z neutralnym to niebezpieczna pomyłka. Może to spowodować nieprawidłowe działanie urządzeń i stworzyć zagrożenie dla użytkowników.
Nieodpowiednie dopasowanie przekroju przewodu do obciążenia gniazdka to błąd, który może prowadzić do przegrzewania się instalacji. W skrajnych przypadkach może to być przyczyną zwarć i pożarów.
| Błąd | Konsekwencje | Jak uniknąć |
| Niewłaściwe podłączenie uziemienia | Brak ochrony przeciwporażeniowej | Dokładne sprawdzenie kolorów przewodów |
| Luźne połączenia w zaciskach | Przegrzewanie, ryzyko pożaru | Dokładne dokręcenie śrub w zaciskach |
| Pomylenie przewodu fazowego z neutralnym | Nieprawidłowe działanie urządzeń | Używanie próbnika do identyfikacji przewodów |
Jak sprawdzić poprawność podłączenia gniazdka?
Po zakończeniu montażu gniazda elektrycznego, kluczowe jest sprawdzenie poprawności podłączenia. Pierwszym krokiem jest wizualna inspekcja, aby upewnić się, że wszystkie przewody są prawidłowo umieszczone i zabezpieczone. Następnie należy użyć odpowiednich narzędzi do przeprowadzenia testów elektrycznych.
Testy powinny obejmować sprawdzenie ciągłości obwodu, pomiar rezystancji izolacji oraz test polaryzacji. Ważne jest również sprawdzenie, czy gniazdko jest prawidłowo uziemione. Pamiętaj, że bezpieczeństwo jest najważniejsze, więc jeśli masz jakiekolwiek wątpliwości, skonsultuj się z profesjonalnym elektrykiem.
- Przeprowadź wizualną inspekcję połączeń
- Użyj próbnika napięcia do sprawdzenia obecności napięcia w gniazdku
- Wykonaj test ciągłości obwodu multimetrem
- Sprawdź rezystancję izolacji między przewodami
- Przetestuj działanie gniazdka z małym obciążeniem (np. lampka)
Prawidłowe sprawdzenie podłączenia gniazdka elektrycznego jest ostatnim, ale niezwykle ważnym etapem instalacji. Dzięki temu możesz mieć pewność, że gniazdko elektryczne jest bezpieczne w użytkowaniu i spełnia wszystkie normy elektryczne. Pamiętaj, że w przypadku jakichkolwiek wątpliwości, zawsze warto skonsultować się z profesjonalistą.
Bezpieczne podłączenie gniazdka: klucz do sprawnej instalacji elektrycznej
Podłączenie gniazdka elektrycznego to zadanie, które wymaga wiedzy, precyzji i przestrzegania zasad bezpieczeństwa. Prawidłowy dobór przewodów, użycie odpowiednich narzędzi i znajomość kolorów w instalacji elektrycznej domowej to podstawa udanego montażu. Pamiętaj, że każdy etap, od przygotowania miejsca pracy po końcowe testy, ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności instalacji.
Unikanie typowych błędów, takich jak luźne połączenia czy pomylenie przewodów, jest równie ważne jak sam proces montażu. Zawsze kieruj się zasadą "bezpieczeństwo przede wszystkim" - jeśli masz wątpliwości, nie wahaj się skonsultować z profesjonalnym elektrykiem. Prawidłowe podłączenie gniazdka elektrycznego to nie tylko gwarancja sprawnego działania urządzeń, ale przede wszystkim ochrona przed potencjalnymi zagrożeniami, takimi jak porażenie prądem czy pożar.
Pamiętaj, że wiedza i doświadczenie są kluczowe w pracy z elektrycznością. Regularne aktualizowanie swojej wiedzy na temat najnowszych norm i standardów w instalacjach elektrycznych pomoże Ci utrzymać wysoki poziom bezpieczeństwa w domu. Dbając o prawidłowe okablowanie instalacji elektrycznej i regularne przeglądy, zapewnisz sobie i swojej rodzinie spokój i bezpieczeństwo na długie lata.
