Cewki i kondensatory to kluczowe elementy bierne w elektronice. Pełnią istotne role w obwodach elektrycznych. Cewka gromadzi energię w polu magnetycznym. Kondensator magazynuje ją w polu elektrycznym. Oba komponenty mają przeciwstawne właściwości, ale często współpracują. Razem poprawiają wydajność układów elektronicznych.
Cewka, zwana też induktorem, składa się z nawiniętego drutu. Jej główny parametr to indukcyjność mierzona w henrach. Kondensator z kolei charakteryzuje się pojemnością wyrażaną w faradach. Cewki przeciwstawiają się zmianom prądu, kondensatory - napięcia. Te różnice sprawiają, że każdy element ma swoje unikalne zastosowania.
Najważniejsze informacje:- Cewki i kondensatory to podstawowe elementy bierne w elektronice
- Cewka gromadzi energię w polu magnetycznym, kondensator w elektrycznym
- Główny parametr cewki to indukcyjność, a kondensatora - pojemność
- Mają przeciwstawne właściwości, ale często współpracują w obwodach
- Cewki stosuje się m.in. w filtrach i transformatorach
- Kondensatory używane są np. w zasilaczach i obwodach filtrujących
Czym są cewki i kondensatory?
Cewka i kondensator to fundamentalne elementy bierne w elektronice. Cewka, znana również jako induktor, to element składający się z nawiniętego drutu, który gromadzi energię w polu magnetycznym. Jej działanie opiera się na zjawisku indukcji elektromagnetycznej.
Kondensator natomiast to urządzenie magazynujące energię w polu elektrycznym. Składa się z dwóch przewodzących płytek rozdzielonych materiałem izolacyjnym, zwanym dielektrykiem.
Podstawowe parametry cewek i kondensatorów
Indukcyjność cewki
Indukcyjność to kluczowy parametr cewki. Określa ona zdolność induktora do wytwarzania siły elektromotorycznej w odpowiedzi na zmiany prądu. Jednostką indukcyjności jest henr (H).
Typowe wartości indukcyjności wahają się od nanohenrów (nH) do milihenrów (mH), w zależności od zastosowania.
Pojemność kondensatora
Pojemność to główna cecha kondensatora. Określa ilość ładunku elektrycznego, jaką element może zgromadzić przy danym napięciu. Jednostką pojemności jest farad (F).
W praktyce często spotyka się kondensatory o pojemności rzędu mikrofaradów (µF) lub pikofaradów (pF).
Jak działają cewki i kondensatory?
Zasada działania cewki
Cewka działa na zasadzie indukcji elektromagnetycznej. Gdy prąd przepływa przez induktor, wytwarza się pole magnetyczne. Zmiana tego prądu indukuje napięcie w cewce, przeciwdziałające tej zmianie.
W obwodzie prądu stałego, cewka zachowuje się jak zwarcie. Dla prądu zmiennego stanowi opór, zwany reaktancją indukcyjną.
Zasada działania kondensatora
Kondensator gromadzi ładunek elektryczny na swoich okładkach. Gdy przyłożymy napięcie, elektrony przepływają, ładując jedną płytkę dodatnio, a drugą ujemnie. To tworzy pole elektryczne między okładkami.
W obwodzie prądu stałego, naładowany kondensator blokuje przepływ prądu. Dla prądu zmiennego stanowi opór, zwany reaktancją pojemnościową.
Zastosowania cewek i kondensatorów w elektronice
- Główne zastosowania cewek:
- Filtracja sygnałów
- Transformatory
- Obwody rezonansowe
- Dławiki w zasilaczach
- Anteny
- Główne zastosowania kondensatorów:
- Filtracja zasilania
- Sprzęganie sygnałów AC
- Pamięć w układach cyfrowych
- Obwody czasowe
- Kompensacja mocy biernej
Cewki często stosuje się w filtrach dolnoprzepustowych, blokując wysokie częstotliwości. W transformatorach umożliwiają przekazywanie energii między obwodami. Kondensatory są niezbędne w zasilaczach do wygładzania napięcia. W obwodach audio służą do blokowania składowej stałej sygnału.
Porównanie właściwości cewek i kondensatorów
| Cecha | Cewka | Kondensator |
|---|---|---|
| Magazynowanie energii | Pole magnetyczne | Pole elektryczne |
| Zmiana reaktancji z częstotliwością | Wzrost | Spadek |
| Typowe zastosowania | Filtracja, transformatory | Filtracja, sprzęganie AC |
| Sposób podłączenia w obwodzie | Szeregowo | Równolegle |
Współpraca cewek i kondensatorów w obwodach
Obwód rezonansowy to klasyczny przykład współpracy cewki i kondensatora. W takim układzie energia oscyluje między polem magnetycznym cewki a polem elektrycznym kondensatora. Ta kombinacja pozwala na selektywne wzmacnianie określonych częstotliwości.
Obwody rezonansowe znajdują zastosowanie w radiowych układach nadawczo-odbiorczych oraz w filtrach selektywnych.
Wpływ cewek i kondensatorów na charakterystykę obwodów
Cewka i kondensator znacząco wpływają na impedancję obwodu. Induktor zwiększa impedancję dla wysokich częstotliwości, podczas gdy kondensator ją zmniejsza.
Elementy te wprowadzają również przesunięcie fazowe. Cewka powoduje wyprzedzanie prądu przez napięcie, a kondensator - odwrotnie.
Rodzaje cewek i kondensatorów
Typy cewek
- Cewki powietrzne - najprostsze, bez rdzenia, stosowane w obwodach wysokiej częstotliwości.
- Cewki z rdzeniem ferrytowym - o zwiększonej indukcyjności, często używane w zasilaczach.

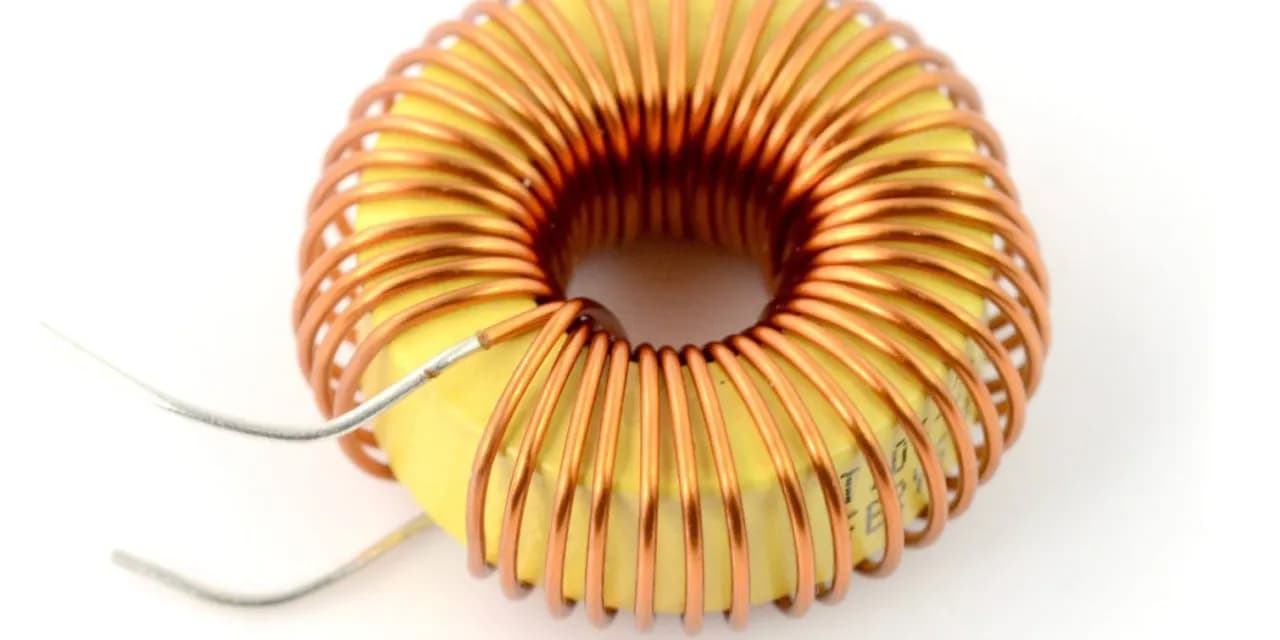

- Cewki toroidalne - o zamkniętym obwodzie magnetycznym, minimalizujące zakłócenia.
Typy kondensatorów
- Elektrolityczne - duża pojemność, polaryzowane, stosowane w zasilaczach.
- Ceramiczne - małe rozmiary, dobre dla wysokich częstotliwości.
- Foliowe - stabilne, precyzyjne, często używane w filtrach audio.
- Tantalowe - kompaktowe, o dużej pojemności, popularne w elektronice przenośnej.
Jak mierzyć parametry cewek i kondensatorów?
Indukcyjność cewki mierzy się za pomocą specjalnego miernika LCR. Urządzenie to wysyła sygnał zmienny przez induktor i mierzy jego reaktancję.
Pojemność kondensatora można zmierzyć multimetrem z funkcją pomiaru pojemności. Przyrząd ładuje i rozładowuje kondensator, mierząc czas tego procesu.
Dla dokładnych pomiarów, zwłaszcza przy małych wartościach, warto skalibrować miernik i uwzględnić wpływ przewodów pomiarowych.
Cewka i kondensator: Niezbędny duet w świecie elektroniki
Cewka i kondensator to fundamentalne elementy bierne w elektronice, które odgrywają kluczową rolę w kształtowaniu charakterystyki obwodów elektrycznych. Mimo przeciwstawnych właściwości - cewka gromadzi energię w polu magnetycznym, a kondensator w polu elektrycznym - często współpracują, tworząc zaawansowane układy elektroniczne.
Zrozumienie zasad działania tych elementów, ich parametrów (indukcyjności i pojemności) oraz wpływu na obwód jest niezbędne dla każdego elektronika. Od filtracji sygnałów po obwody rezonansowe, cewki i kondensatory znajdują zastosowanie w niezliczonych aplikacjach, kształtując nowoczesną technologię.
Wybór odpowiedniego typu cewki czy kondensatora oraz umiejętność pomiaru ich parametrów to kluczowe umiejętności w projektowaniu i diagnostyce układów elektronicznych. Pamiętajmy, że te niepozorne elementy są sercem wielu innowacyjnych rozwiązań, od prostych filtrów po zaawansowane systemy komunikacji.
