Na schemacie rozdzielnicy jeden drobny znak potrafi zdecydować o bezpieczeństwie serwisu i o tym, czy obwód da się naprawdę odseparować. Rozłącznik izolacyjny nie jest zwykłym przełącznikiem, tylko aparatem przeznaczonym do rozłączenia i izolacji toru. Gdy symbol jest odczytany zbyt powierzchownie, łatwo pomylić funkcję serwisową z ochronną albo dobrać aparat do niewłaściwego rodzaju obciążenia.
Symbol rozłącznika izolacyjnego oznacza punkt bezpiecznego odseparowania obwodu
- PN-EN IEC 60947-3 obejmuje aparaty do 1 000 V AC i 1 500 V DC, więc sam wygląd symbolu nie wystarcza bez odczytu parametrów.
- IEC 60947-1 ustala ogólne reguły bezpieczeństwa i definicje dla aparatury niskonapięciowej, zanim zacznie się dobierać konkretny model.
- PN-EN 60617 porządkuje symbole graficzne, dlatego znak na schemacie ma mówić o funkcji izolacji, a nie o zwykłym załączaniu.
- W bibliotekach projektowych spotyka się warianty dla 1P, 2P, 3P i 3P+N, co zmienia sposób czytania schematu i opisu obwodu.

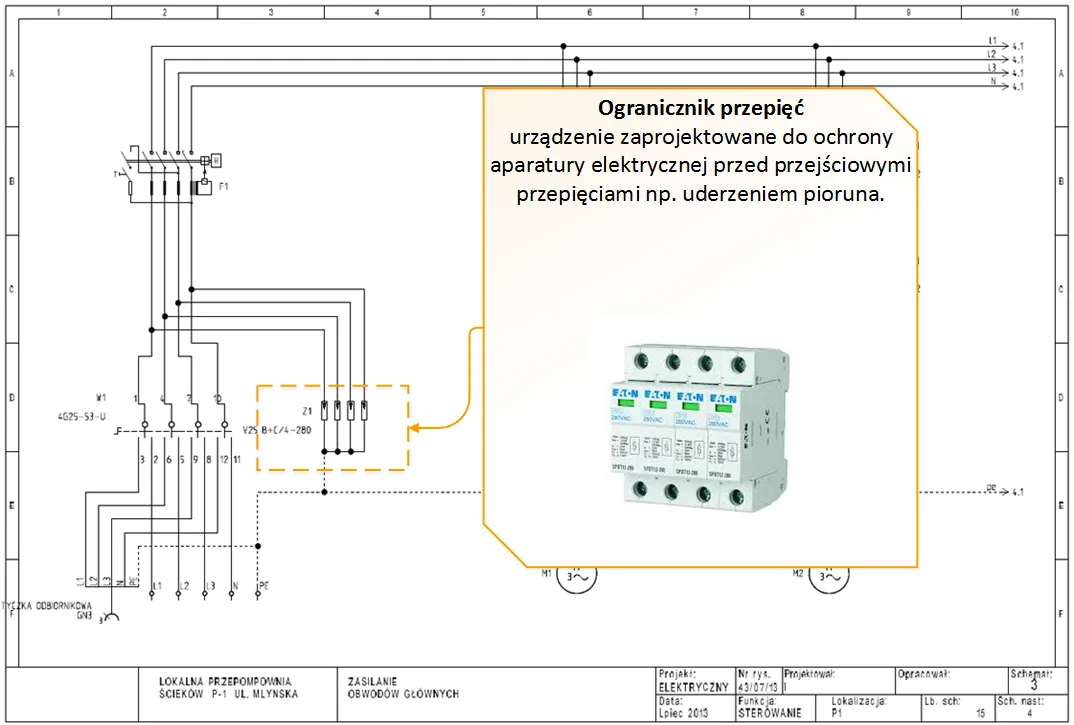

Co oznacza symbol rozłącznika izolacyjnego na schemacie
Najkrócej: to znak aparatu, który ma umożliwiać bezpieczne odseparowanie obwodu do prac serwisowych. W praktyce symbol rozłącznika izolacyjnego trzeba czytać razem z opisem typu aparatu, bo sam rysunek nie mówi jeszcze, czy chodzi o model do AC, DC, układu fotowoltaicznego czy tylko o wariant jednofazowy. Właśnie dlatego PN-EN 60617 porządkuje zapis graficzny, a PN-EN IEC 60947-3 opisuje wymagania użytkowe dla aparatury łączeniowej.
To rozdzielenie jest ważne, bo jeden projektant szuka poprawnego symbolu, a drugi chce wiedzieć, czy aparat wytrzyma określone napięcie i czy zapewni izolację w otwartym położeniu. Obowiązująca norma PN-EN IEC 60947-3 obejmuje aparaty do obwodów niskiego napięcia, a IEC 60947-1 ustala wspólne reguły bezpieczeństwa dla całej aparatury tej klasy. Symbol bez tej warstwy technicznej pozostaje tylko skrótem, a nie pełną informacją o urządzeniu.
Skąd biorą się warianty symbolu
W bibliotekach projektowych ten sam aparat może mieć kilka odmian zapisu. W jednej rodzinie symboli pojawia się wersja podstawowa, wersja z bezpiecznikiem, wariant samoczynnie wyzwalany albo układ 1P, 2P, 3P i 3P+N. To nie kosmetyka, tylko sygnał, że symbol opisuje inny układ torów i inną funkcję odcięcia. Dla czytającego schemat liczy się więc nie tylko kształt znaku, ale też jego sąsiedztwo, legenda i opis techniczny urządzenia.
Zapamiętaj: Symbol mówi o funkcji, a nie o pełnym komforcie pracy aparatu. Ostateczny wybór zawsze zamyka się w napięciu, prądzie i liczbie biegunów.
Przeczytaj również: Rozłącznik izolacyjny - poznaj symbol i znaczenie na schemacie

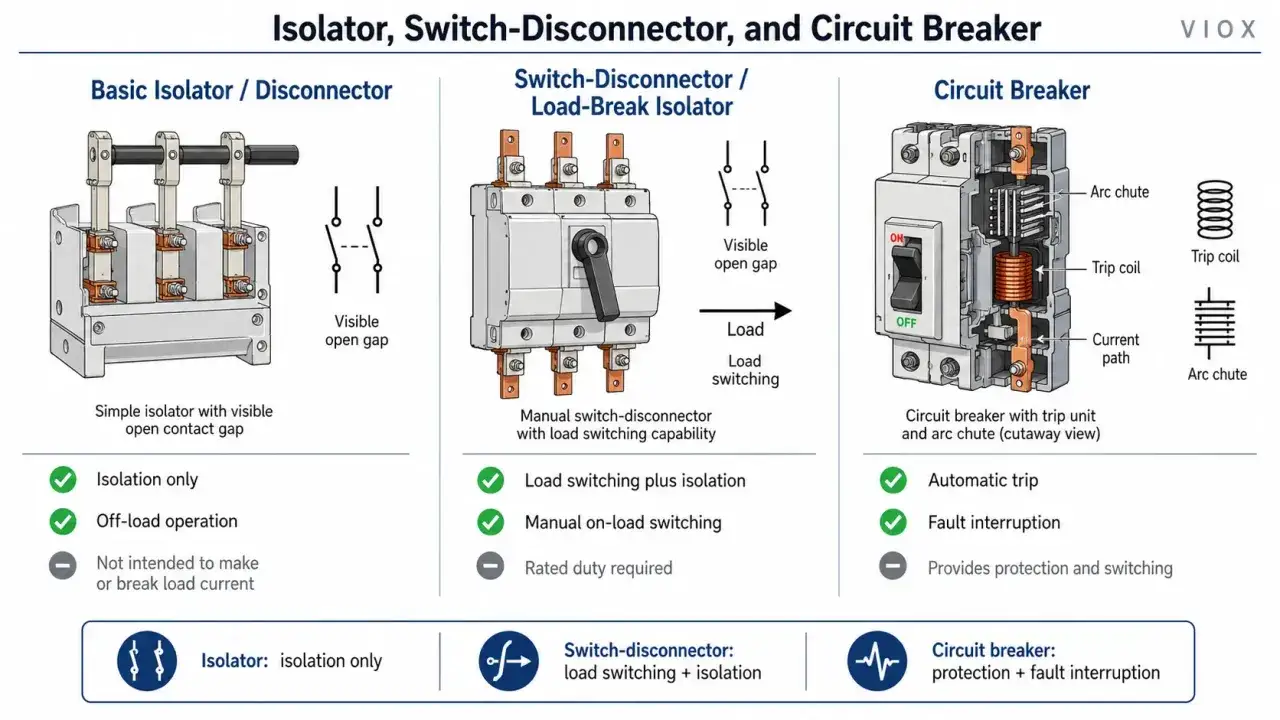

Czym różni się rozłącznik izolacyjny od odłącznika i wyłącznika
Różnica jest prostsza niż sugerują nazwy, ale tylko wtedy, gdy patrzy się na funkcję, a nie na przyzwyczajenie z projektu. Rozłącznik izolacyjny ma dawać bezpieczne odseparowanie obwodu, odłącznik ma przede wszystkim zapewnić widoczną przerwę, a wyłącznik nadprądowy ma chronić przed przeciążeniem i zwarciem. Właśnie dlatego jeden symbol nie powinien być interpretowany jak zamiennik drugiego.
| Aparat | Praca pod obciążeniem | Widoczna przerwa | Rola w instalacji |
|---|---|---|---|
| Rozłącznik | Tak, w granicach parametrów znamionowych | Zależnie od konstrukcji | Ręczne łączenie obwodu roboczego |
| Odłącznik | Zwykle nie, raczej po odciążeniu obwodu | Tak | Izolacja serwisowa i odcięcie toru |
| Rozłącznik izolacyjny | Tak, zgodnie z parametrami i normą | Tak | Bezpieczne odłączenie i izolacja |
| Wyłącznik nadprądowy | Tak, ale jego rola ochronna jest ważniejsza | Nie jest tu celem | Ochrona przed przeciążeniem i zwarciem |
Dlaczego nazwy się mieszają
W polskich opisach instalacji potoczne nazwy często mieszają się ze sobą, zwłaszcza gdy starsze schematy były rysowane według innych bibliotek CAD. Normy jednak rozdzielają te pojęcia, więc odczyt należy zaczynać od funkcji aparatu, a dopiero potem sprawdzać, czy jest to model z możliwością łączenia pod obciążeniem, czy wyłącznie urządzenie do izolacji serwisowej. Jeśli na schemacie widać symbol podobny do odłącznika, ale opis mówi o wyłączniku, ostateczne znaczenie dają dane katalogowe i numer normy.
Uwaga: Rozłącznik izolacyjny nie zastępuje zabezpieczenia nadprądowego. Jeśli ma dojść do przeciążenia albo zwarcia, potrzebny jest osobny aparat ochronny.
Przeczytaj również: Rozłącznik izolacyjny: jak dobrać odpowiedni amperaż? Poradnik
Gdzie rozłącznik izolacyjny sprawdza się najlepiej
Najczęściej taki aparat trafia tam, gdzie zasilanie trzeba odciąć szybko, jednoznacznie i bez zgadywania, czy tor naprawdę jest rozłączony. Rozdzielnice domowe, maszyny i instalacje fotowoltaiczne to trzy miejsca, w których symbol pojawia się szczególnie często, ale każdy z tych przypadków stawia inne wymagania wobec rodzaju toru, prądu i środowiska pracy.

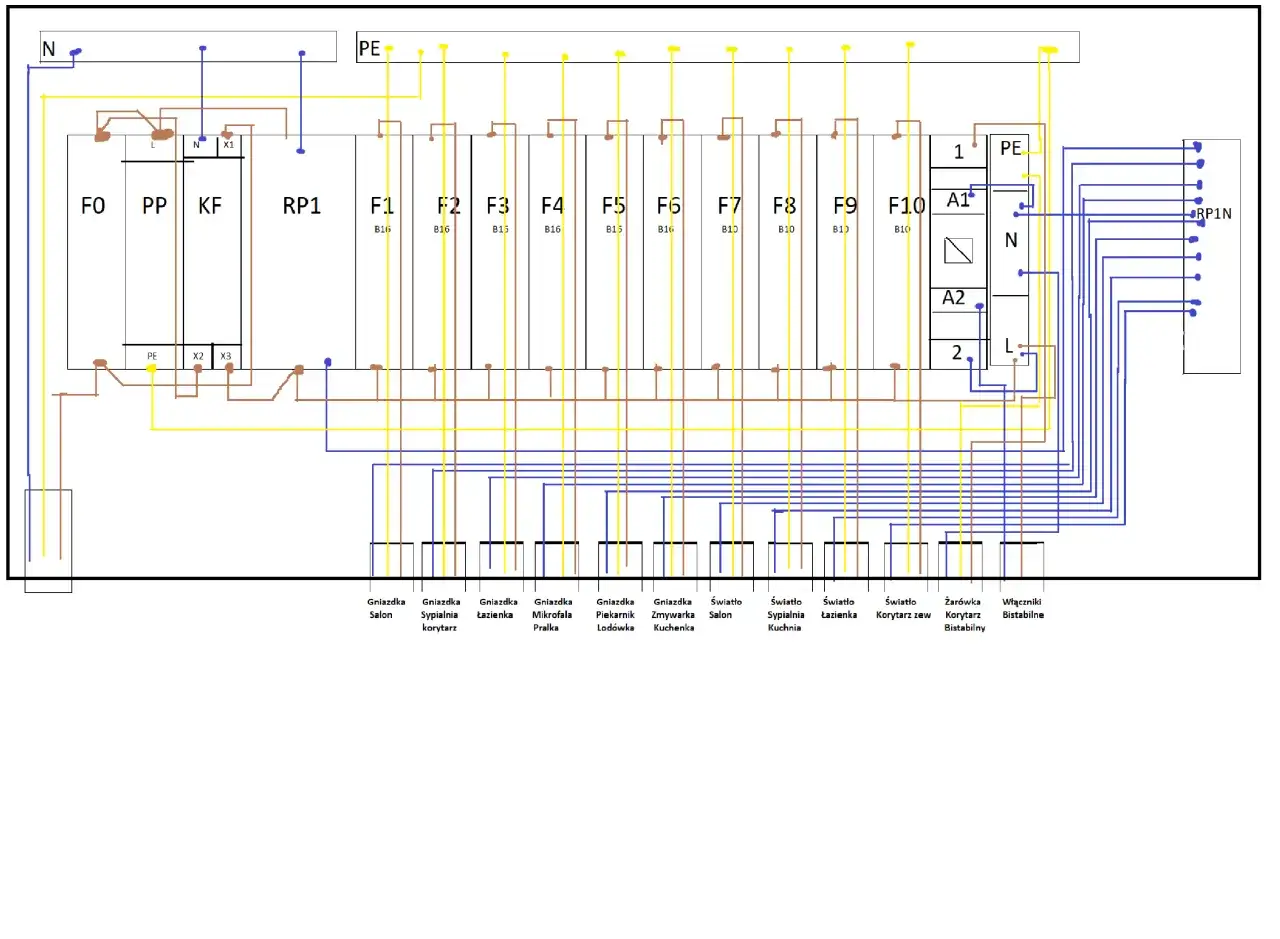

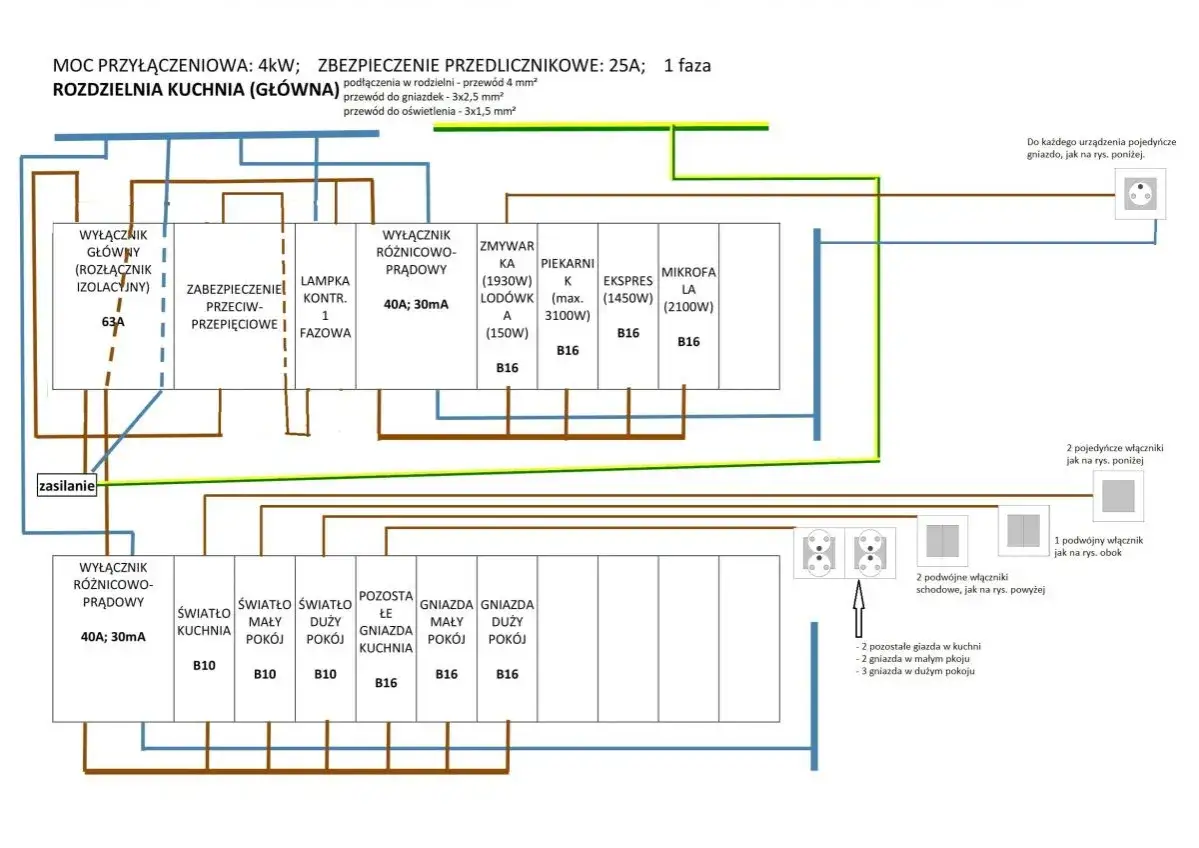

Rozdzielnice domowe
W rozdzielnicach domowych rozłącznik izolacyjny bywa używany jako element serwisowego odcięcia części instalacji lub całej sekcji. Taki układ ułatwia bezpieczne wyłączenie obwodu bez rozpinania przewodów i bez polegania na samym opisie tekstowym. W praktyce ważne staje się to, czy neutralny ma być rozłączany razem z fazą, czy ma pozostać połączony zgodnie z projektem. To właśnie ten detal często rozróżnia zwykły zapis na schemacie od poprawnego rozwiązania technicznego.
Maszyny i serwis
W maszynach symbol rozłącznika izolacyjnego pojawia się przy punkcie odłączenia przed konserwacją. Tu liczy się także możliwość zabezpieczenia przed ponownym załączeniem, bo serwisant musi mieć pewność, że dźwignia nie wróci samoczynnie do pozycji pracy. W dokumentacji takiego układu symbol bywa zestawiony z dodatkowymi oznaczeniami blokady lub napędu mechanicznego. Gdy w grę wchodzi układ ruchomy, sam znak bez opisu blokady jest po prostu niepełny.
Fotowoltaika i DC
W PV i innych obwodach DC sprawa robi się ostrzejsza, bo gaszenie łuku prądu stałego jest trudniejsze niż w AC. Dlatego nie każdy aparat, który wygląda podobnie na schemacie, nadaje się do źródła DC o wyższym napięciu. W takich zastosowaniach obowiązujące wymagania przewidują osobne traktowanie obwodów fotowoltaicznych, więc sam symbol bez opisu DC nie daje jeszcze pełnej odpowiedzi. Tu szczególnie łatwo o błąd, jeśli ktoś odczyta tylko grafię, a pominie rodzaj prądu.
W praktyce: Najwięcej pomyłek pojawia się tam, gdzie instalacja działa na DC. Aparat dobrany do AC może wyglądać podobnie, ale wcale nie musi mieć tej samej zdolności łączeniowej.
Jak dobrać liczbę biegunów i parametry bez mylenia symbolu
Dobór zaczyna się od układu sieci, a kończy dopiero na prądzie znamionowym i napięciu pracy. Liczba biegunów mówi, ile torów zostanie rozłączonych jednocześnie, napięcie znamionowe określa granicę bezpiecznej pracy, a prąd znamionowy pokazuje, jaki prąd aparat może prowadzić przez dłuższy czas bez przegrzania. Jeśli którykolwiek z tych parametrów nie pasuje, sam symbol nadal wygląda poprawnie, ale urządzenie już nie spełnia roli w konkretnej instalacji.
Liczba biegunów
W instalacji jednofazowej często pojawia się wariant 1P albo 2P, zależnie od tego, czy neutralny ma być odłączany razem z fazą. W obwodach trójfazowych spotyka się 3P i 4P, a wybór zależy od tego, czy przewód neutralny jest elementem rozłączanym w danym projekcie. Na schemacie ten szczegół bywa ważniejszy niż sam kształt symbolu. Dwa aparaty mogą wyglądać podobnie, ale już ich rola w torze zasilania będzie zupełnie inna.
Napięcie i rodzaj prądu
Obowiązujące standardy dla tej klasy aparatury obejmują obwody do 1 000 V AC i 1 500 V DC. To nie oznacza, że każdy model nadaje się do obu światów naraz, bo wersja do DC musi radzić sobie z innym zachowaniem łuku i z inną dynamiką wyłączania. Właśnie dlatego zapis AC albo DC obok symbolu ma duże znaczenie. Bez tego dopisku znak pozostaje zbyt ogólny, by bezpiecznie prowadzić dobór.
Prąd znamionowy
Prąd znamionowy nie jest przy tym samym, co zabezpieczenie przeciążeniowe. Rozłącznik izolacyjny ma przenieść określony prąd roboczy, ale nie zastępuje ochrony nadprądowej, więc w obwodzie zwykle pracuje obok bezpiecznika lub wyłącznika nadprądowego. Jeśli projekt zakłada duże prądy rozruchowe, trzeba uwzględnić także charakter obciążenia, a nie tylko samą liczbę amperów. W praktyce to właśnie ta różnica oddziela dobry dobór od pozornie poprawnego wyboru.
Poniższy przykład pokazuje logikę czytania symbolu i doboru, nie jedną uniwersalną receptę.
| Układ | Przykładowe parametry | Co wynika z symbolu i opisu |
|---|---|---|
| Jedna faza w małym obwodzie | 230 V AC, 2P, 25 A | Rozłączenie fazy i neutralnego w sekcji serwisowej |
| Trójfazowa rozdzielnica | 400 V AC, 4P, 40 A | Pełne odcięcie trzech faz i neutralnego w jednym ruchu |
| String PV | 1 000 V DC, 2P DC, 32 A | Aparat dedykowany do prądu stałego, nie do zwykłego AC |
Najważniejsze jest to, że identyczny w formie znak może opisywać różne konfiguracje torów. W praktyce projektowej pierwsze pytanie brzmi więc nie o sam wygląd symbolu, tylko o to, jakie napięcie, jaki typ prądu i jaka liczba biegunów stoją za wpisem w legendzie. Drobna zmiana w opisie może całkowicie odmienić to, jak rozumie się dany symbol i gdzie wolno go zastosować.
Zapamiętaj: Sama wartość amperów nie zamyka doboru. Liczy się jeszcze napięcie pracy, typ obciążenia i to, czy tor neutralny ma być rozłączany razem z fazami.
Jakie błędy najczęściej pojawiają się przy odczycie symbolu
Najwięcej błędów pojawia się wtedy, gdy symbol traktuje się jak dekorację zamiast jak skrót techniczny. Rozłącznik izolacyjny bywa mylony z odłącznikiem, z wyłącznikiem nadprądowym albo z aparatem do innego rodzaju prądu, a wtedy cały odczyt schematu zaczyna prowadzić w złą stronę.
- Mylenie funkcji - symbol izolacji nie oznacza ochrony przed zwarciem.
- Brak rozróżnienia AC i DC - podobny rysunek nie znaczy tego samego w PV i w rozdzielnicy 400 V.
- Ignorowanie liczby biegunów - 3P i 4P zachowują się inaczej przy neutralnym.
- Odczyt bez opisu normy - starsza biblioteka CAD może pokazywać znaki, które wymagają potwierdzenia w dokumentacji.
- Pomijanie środowiska pracy - maszyna, rozdzielnica i instalacja PV nie stawiają tych samych wymagań.
W polskich realiach najbezpieczniejsza ścieżka jest prosta: najpierw sprawdzić zapis funkcji, potem napięcie i rodzaj prądu, następnie liczbę biegunów, a na końcu numer normy i kartę katalogową. Jeśli schemat pochodzi ze starszej dokumentacji, szczególnej uwagi wymagają obwody modernizowane, gdzie nowy aparat musi pasować do starego opisu, ale nie wolno zakładać automatycznie zgodności po samym symbolu. To właśnie na tym etapie najczęściej wychodzą na jaw różnice między tym, co widać na rysunku, a tym, co rzeczywiście zainstalowano.
Jak odczytać symbol bez pomyłki
Najpewniej odczytuje się go w pięciu krokach: rozpoznanie funkcji, sprawdzenie AC albo DC, liczby biegunów, prądu znamionowego i zgodności z normą. Taki porządek działa lepiej niż zgadywanie na podstawie samego kształtu, bo od razu oddziela znak graficzny od wymagań technicznych. W efekcie schemat przestaje być zbiorem podobnych ikon, a staje się dokumentem, który naprawdę prowadzi do poprawnego doboru aparatu.
- Odczytaj funkcję - ustal, czy chodzi o rozłączenie, izolację czy ochronę nadprądową.
- Sprawdź rodzaj prądu - AC i DC nie są wymienne, choć symbol bywa podobny.
- Policz bieguny - 1P, 2P, 3P i 4P nie oznaczają tego samego układu pracy.
- Zweryfikuj prąd znamionowy - ampery opisują ciągłość pracy, nie ochronę przed przeciążeniem.
- Porównaj z normą - PN-EN IEC 60947-3 i PN-EN 60617 porządkują język, którym zapisuje się taki aparat.
Jeżeli którykolwiek element nie zgadza się z dokumentacją, symbol należy traktować jako wskazówkę, nie wyrocznię. W praktyce o wyborze decyduje pełny opis urządzenia, a nie sam rysunek, zwłaszcza w układach modernizowanych i w instalacjach DC. Tylko taki sposób czytania chroni przed błędami, które później wychodzą dopiero podczas przeglądu albo awarii.
W praktyce: Najpierw czytaj funkcję, potem parametry. Dopiero na końcu oceniaj wygląd symbolu, bo sam rysunek nie mówi jeszcze wszystkiego o bezpieczeństwie.
Symbol rozłącznika izolacyjnego ma sens dopiero wtedy, gdy razem z nim odczytuje się normę, napięcie, prąd, liczbę biegunów i rodzaj obwodu.
