Pomiary instalacji elektrycznej to kluczowy element zapewnienia bezpieczeństwa i prawidłowego działania systemów elektrycznych. Przeprowadza się je regularnie, aby wykryć potencjalne zagrożenia i zapobiec awariom. Główne cele to ochrona przed porażeniem prądem i innymi niebezpieczeństwami związanymi z wadliwą instalacją. Pomiary obejmują różne testy, w tym sprawdzenie rezystancji izolacji, pętli zwarcia i uziemienia. Wykonują je wykwalifikowani elektrycy, używając specjalistycznego sprzętu. Regularne kontrole są obowiązkowe i powinny być przeprowadzane co najmniej raz na pięć lat.
Najważniejsze informacje:- Pomiary służą zapewnieniu bezpieczeństwa i sprawności instalacji elektrycznej
- Obejmują testy rezystancji izolacji, pętli zwarcia i uziemienia
- Wymagają specjalistycznego sprzętu i wiedzy
- Należy je przeprowadzać co najmniej raz na 5 lat
- Konieczne jest sporządzenie szczegółowej dokumentacji z pomiarów
- Regularne kontrole pomagają uniknąć awarii i zagrożeń
Niezbędne narzędzia do pomiarów instalacji elektrycznej
Aby wykonać pomiary instalacji elektrycznej prawidłowo i bezpiecznie, potrzebujesz odpowiedniego sprzętu. Oto lista 5 kluczowych przyrządów pomiarowych:
- Miernik wielofunkcyjny
- Tester izolacji
- Miernik impedancji pętli zwarcia
- Tester wyłączników różnicowoprądowych (RCD)
- Miernik rezystancji uziemienia
Odpowiedni sprzęt gwarantuje dokładność pomiarów i pozwala na kompleksowe sprawdzenie bezpieczeństwa instalacji elektrycznej. Pamiętaj, że używanie certyfikowanych narzędzi jest kluczowe dla twojego bezpieczeństwa podczas pracy z prądem.
Przygotowanie do pomiarów - krok po kroku
Kontrola instalacji elektrycznej wymaga starannego planowania. Ustal zakres pomiarów, przygotuj dokumentację i wybierz odpowiednie narzędzia. Zaplanuj pomiary na czas, gdy instalacja nie jest obciążona.
- Odłącz zasilanie w badanym obwodzie
- Usuń wszystkie urządzenia podłączone do gniazd
- Oznacz punkty pomiarowe
- Przygotuj formularz do zapisywania wyników
Przed rozpoczęciem prac sprawdź dostępną dokumentację instalacji. Schemat elektryczny pomoże ci zrozumieć układ obwodów i zaplanować kolejność pomiarów.
Czytaj więcej: Charakterystyka diody LED: Zalety, wady i zastosowania w 2024
Pomiar rezystancji izolacji
Badanie instalacji elektrycznej rozpoczyna się od pomiaru rezystancji izolacji. Ten test pozwala wykryć uszkodzenia izolacji przewodów, które mogą prowadzić do zwarć lub porażeń. Dobra izolacja gwarantuje bezpieczeństwo użytkowania instalacji.
- Odłącz zasilanie i wszystkie odbiorniki
- Podłącz miernik do badanego obwodu
- Ustaw napięcie pomiarowe (zwykle 500V dla instalacji 230V)
- Odczytaj i zapisz wynik pomiaru
Prawidłowa wartość rezystancji izolacji powinna wynosić co najmniej 1 MΩ. Niższe wartości wskazują na potencjalne uszkodzenie izolacji i konieczność naprawy.
Badanie ciągłości przewodów ochronnych
Ten pomiar jest kluczowy dla zapewnienia skutecznej ochrony przeciwporażeniowej. Sprawdza, czy przewody ochronne są prawidłowo połączone i mogą odprowadzić prąd w przypadku awarii.
- Odłącz zasilanie instalacji
- Połącz miernik z badanym przewodem ochronnym
- Odczytaj wartość rezystancji
Typowe wartości rezystancji przewodów ochronnych nie powinny przekraczać 1Ω. Wyższe wartości mogą wskazywać na przerwę lub złe połączenie.
Sprawdzanie działania wyłączników różnicowoprądowych
Wyłączniki różnicowoprądowe (RCD) to kluczowy element ochrony przed porażeniem. Wykrywają one niewielkie upływy prądu i błyskawicznie odcinają zasilanie. Regularne testy instalacji elektrycznej powinny obejmować sprawdzenie RCD.
- Włącz zasilanie i RCD
- Wciśnij przycisk testowy na wyłączniku
- Sprawdź, czy wyłącznik zadziałał
- Zmierz czas i prąd zadziałania specjalnym testerem
- Zapisz wyniki
Wyłączniki RCD powinny być testowane co najmniej raz na 6 miesięcy. Regularne kontrole zapewniają ich niezawodne działanie w sytuacji zagrożenia.
Pomiar impedancji pętli zwarcia
Ten pomiar pozwala ocenić, czy zabezpieczenia nadprądowe zadziałają wystarczająco szybko w przypadku zwarcia. To kluczowy element kontroli instalacji elektrycznej.
- Podłącz miernik do badanego obwodu
- Wybierz funkcję pomiaru impedancji pętli zwarcia
- Wykonaj pomiar
- Porównaj wynik z wartościami dopuszczalnymi
Interpretacja rezultatów wymaga znajomości charakterystyk zabezpieczeń. Zbyt wysoka impedancja może oznaczać, że bezpieczniki nie zadziałają wystarczająco szybko.
Najczęstsze błędy podczas pomiarów
Unikaj tych typowych pomyłek, aby przeprowadzić pomiary elektryczne prawidłowo:
- Nieprawidłowe ustawienie zakresu pomiarowego
- Niedokładne podłączenie przewodów pomiarowych
- Ignorowanie wpływu temperatury na wyniki
- Brak uwzględnienia rezystancji przewodów pomiarowych
Niedokładne pomiary mogą prowadzić do fałszywego poczucia bezpieczeństwa lub niepotrzebnych napraw. Zawsze dokładnie weryfikuj swoje odczyty.
Bezpieczeństwo podczas wykonywania pomiarów
- Zawsze używaj izolowanych narzędzi
- Pracuj w suchym otoczeniu
- Nigdy nie wykonuj pomiarów samotnie
- Upewnij się, że miernik jest sprawny przed użyciem
- Stosuj odpowiednie środki ochrony osobistej
Interpretacja wyników pomiarów
| Rodzaj pomiaru | Typowa wartość | Wartość alarmowa |
|---|---|---|
| Rezystancja izolacji | >1 MΩ | <0.5 MΩ |
| Impedancja pętli zwarcia | <0.4 Ω | >1 Ω |
| Czas zadziałania RCD | <200 ms | >300 ms |
Analizując odczyty, zawsze odnosź je do norm i przepisów. Pamiętaj, że warunki otoczenia mogą wpływać na wyniki. Dokładne dokumentowanie pomiarów jest kluczowe dla późniejszej analizy i porównań.
Kiedy wezwać profesjonalnego elektryka?
Czasem sprawdzanie bezpieczeństwa instalacji elektrycznej wymaga fachowej wiedzy. Wezwij elektryka, gdy:
- Nie masz odpowiednich uprawnień lub doświadczenia
- Wyniki pomiarów są niejasne lub niepokojące
- Instalacja wymaga modernizacji lub rozbudowy
- Występują częste awarie lub przepalenia bezpieczników
Samodzielne pomiary mają swoje ograniczenia. W przypadku wątpliwości, bezpieczeństwo zawsze powinno być priorytetem.
Przepisy prawne dotyczące pomiarów instalacji elektrycznej
Regulacje prawne wymagają regularnych pomiarów instalacji elektrycznej. Prawo budowlane oraz normy elektryczne określają częstotliwość i zakres badań. Pomiary mogą wykonywać tylko osoby z odpowiednimi uprawnieniami SEP.

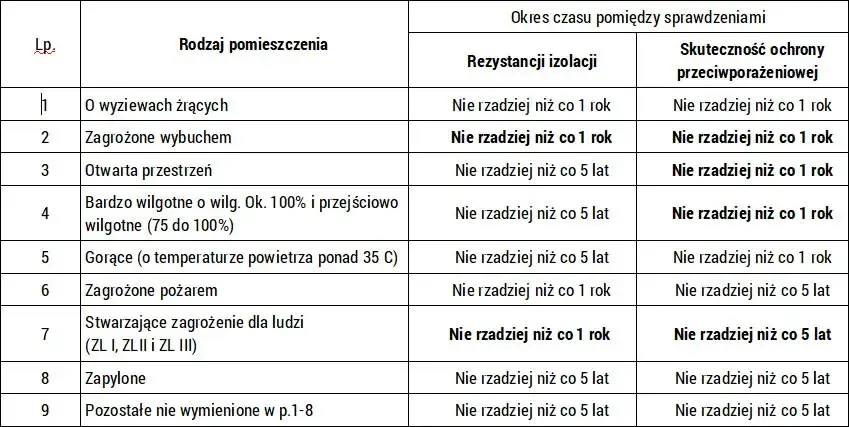

Dla budynków mieszkalnych, obowiązkowe kontrole powinny być przeprowadzane co najmniej raz na 5 lat. W przypadku obiektów narażonych na szkodliwe wpływy atmosferyczne, okres ten skraca się do 1 roku.
Klucz do bezpiecznej instalacji elektrycznej - kompleksowe pomiary i profesjonalne podejście
Pomiary instalacji elektrycznej to fundamentalny element zapewnienia bezpieczeństwa w każdym domu. Regularne badanie instalacji elektrycznej pozwala wykryć potencjalne zagrożenia, zanim staną się one realnym niebezpieczeństwem. Od rezystancji izolacji po działanie wyłączników różnicowoprądowych - każdy aspekt instalacji wymaga starannej kontroli.
Pamiętaj, że kontrola instalacji elektrycznej to nie tylko obowiązek prawny, ale przede wszystkim inwestycja w bezpieczeństwo twoje i twoich bliskich. Właściwe narzędzia, metodyczna praca i znajomość przepisów to klucz do skutecznych pomiarów. Jeśli czujesz się niepewnie, nie wahaj się skorzystać z pomocy wykwalifikowanego elektryka.
Regularne testy instalacji elektrycznej to gwarancja spokoju ducha i długotrwałego, bezawaryjnego działania twojej domowej sieci elektrycznej. Pamiętaj, że w kwestiach elektrycznych nie ma miejsca na kompromisy - bezpieczeństwo zawsze powinno być na pierwszym miejscu.
