Cewka na schemacie nie wygląda efektownie, ale w praktyce mówi sporo o działaniu całego układu. W tym artykule pokazuję, jak rozpoznać jej oznaczenie, co znaczą różne warianty rysunku i jakie informacje warto odczytać obok samego znaku. To przydaje się zarówno przy czytaniu schematów zasilaczy i przetwornic, jak i przy zwykłej naprawie sprzętu w warsztacie.
Najkrócej o tym, co pokazuje symbol cewki
- Cewka to element, który magazynuje energię w polu magnetycznym i silnie reaguje na zmiany prądu.
- Na schematach najczęściej oznacza się ją literą L, np. L1 albo L2.
- Ten sam podstawowy znak może występować w wersji z rdzeniem, odczepem, regulacją albo sprzężeniem z inną cewką.
- W praktyce trzeba patrzeć nie tylko na kształt symbolu, ale też na podpisy, wartość indukcyjności i kontekst układu.
- Najłatwiej pomylić cewkę z dławikiem, transformatorem lub uzwojeniem przekaźnika, jeśli patrzy się wyłącznie na sam rysunek.
Jak wygląda symbol cewki i co oznacza na schemacie

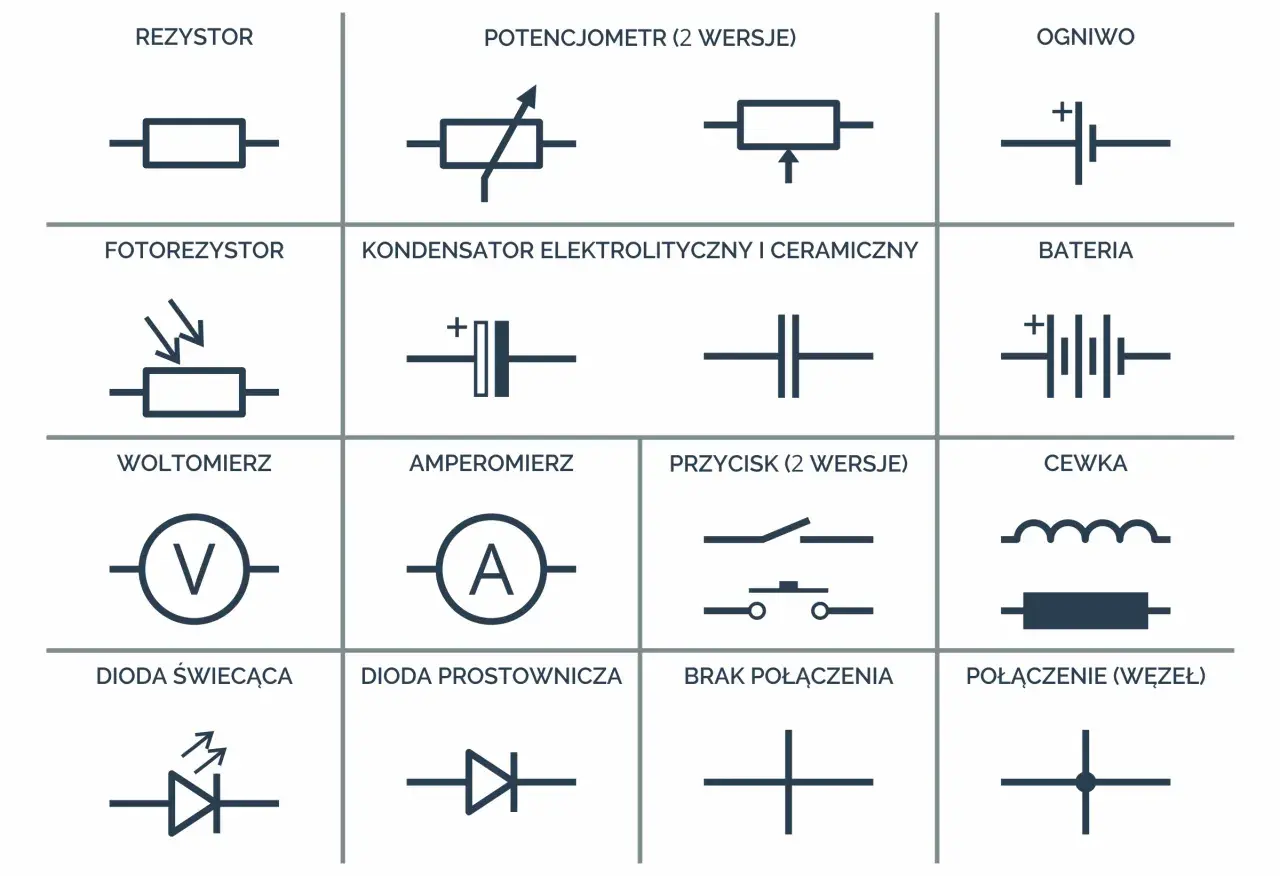

W najprostszej postaci symbol cewki wygląda jak seria zwojów albo łuków. W wielu bibliotekach CAD zobaczysz też zapis uproszczony, ale sens pozostaje ten sam: to element indukcyjny, który wytwarza pole magnetyczne i przechowuje w nim energię. Ja zwykle czytam go razem z oznaczeniem literowym, bo sam kształt mówi o typie elementu, a dopisek obok podpowiada wartość i miejsce w układzie.
To ważne, bo cewka nie zachowuje się jak zwykły przewód. Dla prądu stałego po ustaleniu pracy jej wpływ jest niewielki, ale przy zmianach prądu, zakłóceniach i sygnałach zmiennych potrafi całkowicie zmienić charakter obwodu. Właśnie dlatego ten prosty znak ma tak duże znaczenie w schematach zasilania, filtracji i radioelektroniki.
Jeśli rozumiesz tylko ten jeden fakt, łatwiej odczytasz resztę schematu: symbol cewki zawsze sugeruje obecność energii magnetycznej, indukcyjności i reakcji na częstotliwość. Żeby zobaczyć, jak ten zapis potrafi się różnić, przejdźmy do praktycznych wariantów symbolu.
Jak rozpoznać odmiany symbolu w praktyce
W praktyce spotkasz dwa główne style rysowania: bardziej „zwinięty” i bardziej uproszczony. To nie są dwie różne części, tylko różne konwencje zapisu, najczęściej zależne od normy, biblioteki programu albo kraju projektu. W polskich schematach elektronicznych najczęściej liczy się spójność całego rysunku, więc warto patrzeć, czy dokument korzysta z konwencji IEC, czy z klasycznego zapisu z widocznymi zwojami.
| Wariant | Jak wygląda | Co zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|---|
| Klasyczny | Seria zwojów lub łuków | Zwykła cewka lub induktor | Najczęstszy zapis w prostych schematach i wielu bibliotekach CAD |
| Uproszczony | Prostszy, bardziej geometryczny znak | Ten sam element, ale w innej konwencji rysunkowej | Nie myl stylu zapisu z innym typem komponentu |
| Z rdzeniem | Symbol cewki z dodatkowymi liniami przy środku | Cewka z rdzeniem ferrytowym lub ferromagnetycznym | Rdzeń zmienia zachowanie elementu, zwłaszcza przy większych częstotliwościach |
| Regulowany | Symbol ze strzałką | Cewka o nastawnej indukcyjności | Spotykana w obwodach strojenia i starszych układach radiowych |
| Sprzężony | Dwie cewki połączone graficznie | Układ sprzężony magnetycznie, np. transformator | Tu sam kształt już nie wystarcza, liczą się także kropki i opis uzwojeń |
Niektóre programy pokazują symbol cewki niemal jak sprężynę, inne jak prosty, uporządkowany zapis. Dla czytelnika najważniejsze jest nie to, który wariant wygląda ładniej, tylko czy z rysunku da się wyczytać typ elementu, obecność rdzenia i ewentualną regulację. Właśnie te detale prowadzą nas do oznaczeń obok symbolu.
Oznaczenia obok symbolu, które zmieniają znaczenie
Ja zawsze zaczynam od literowego oznaczenia. Najczęściej spotkasz L1, L2, L3 i tak dalej. Litera L odnosi się do indukcyjności, a liczba pomaga odróżnić kolejne elementy na tym samym schemacie. To proste, ale bardzo praktyczne, bo bez tego łatwo zgubić się w większym projekcie.
Wartość indukcyjności
Obok symbolu zwykle pojawia się wartość w henrach, najczęściej w µH albo mH. W elektronice amatorskiej i warsztatowej często widzi się zakres od kilku mikrohenrów do kilku milihenrów, ale konkret zależy od zastosowania. W przetwornicy buck 4,7 µH może być zupełnie normalne, a w filtrze audio albo układzie rezonansowym już niekoniecznie.
Rdzeń, odczep i sprzężenie
Dodatkowe kreski przy cewce zwykle sugerują rdzeń, czyli materiał skupiający pole magnetyczne. Strzałka oznacza regulację, a kropki przy uzwojeniach pomagają zrozumieć kierunek sprzężenia lub fazę w elementach połączonych magnetycznie. To drobiazgi, które na pierwszy rzut oka wyglądają niepozornie, ale w praktyce decydują o tym, czy układ będzie działał zgodnie z założeniem.
Przeczytaj również: Jak wykonać pomiary instalacji elektrycznej? Poradnik dla domu
Dlaczego sam kształt nie wystarcza
Sam rysunek nie mówi jeszcze, czy element ma małą rezystancję uzwojenia, jaki prąd wytrzyma i przy jakiej częstotliwości pracuje najlepiej. Dlatego symbol cewki traktuję jako punkt startowy, a nie pełną specyfikację. Reszta informacji zwykle kryje się w podpisie, tabeli elementów albo dokumentacji projektu. Po tym już łatwiej odróżnić cewkę od innych elementów, które wyglądają podobnie.
Jak odróżnić cewkę od transformatora, dławika i przekaźnika
To miejsce, w którym początkujący najczęściej się zatrzymują. Na papierze kilka elementów wygląda bardzo podobnie, a mimo to pełnią zupełnie inne funkcje. W praktyce nie chodzi więc tylko o kształt, ale o liczbę uzwojeń, obecność styków i kontekst działania całego układu.
| Element | Co zdradza na schemacie | Funkcja | Najczęstsza pomyłka |
|---|---|---|---|
| Cewka | Jedno uzwojenie, zwykle oznaczone jako L | Magazynuje energię w polu magnetycznym | Uznanie jej za „zwykły kawałek drutu” |
| Dławik | Często ten sam podstawowy symbol co cewka | Tłumi zakłócenia i wygładza prąd | Założenie, że musi mieć osobny, zawsze inny znak |
| Transformator | Dwie lub więcej cewek połączonych magnetycznie | Przenosi energię między obwodami i zmienia napięcie | Pominięcie kropek fazowych i liczby uzwojeń |
| Przekaźnik | Cewka + styki pokazane obok | Włącza lub wyłącza obwód mechanicznie | Uznanie samej cewki za osobny element wykonawczy |
Właśnie tu widać, jak ważny jest kontekst. Dławik i cewka mogą mieć identyczny symbol, bo różni je przede wszystkim zastosowanie, a nie sam rysunek. Transformator rozpoznasz po sprzężeniu dwóch uzwojeń, a przekaźnik po zestawie styków obok cewki. Gdy już to zrozumiesz, łatwiej zobaczyć, gdzie taki znak pojawia się w realnych układach.
Gdzie ten symbol pojawia się najczęściej w domowych i warsztatowych układach
W domowej elektronice cewka nie jest egzotyką. Spotkasz ją częściej, niż mogłoby się wydawać, tylko nie zawsze pod nazwą „cewka”. Czasem pracuje jako filtr, czasem jako element strojący, a czasem jako uzwojenie wykonawcze w urządzeniu, które po prostu ma coś poruszyć, załączyć albo odseparować.
- Zasilacze impulsowe i przetwornice - cewka wygładza prąd i magazynuje energię między impulsami.
- Filtry przeciwzakłóceniowe - pomaga ograniczyć szumy z sieci lub z układów pracujących z dużą częstotliwością.
- Układy radiowe i rezonansowe - razem z kondensatorem tworzy obwód strojący, który wybiera częstotliwość.
- Przekaźniki, elektrozawory i elektromagnesy - sama cewka wywołuje ruch mechaniczny lub załącza styki.
W praktyce to właśnie zastosowanie najlepiej podpowiada, jak interpretować symbol. Inaczej patrzę na cewkę w przetwornicy 12 V do 5 V, a inaczej na uzwojenie w przekaźniku sterującym pompą. Ta różnica prowadzi wprost do typowych błędów, które warto znać, zanim zacznie się cokolwiek wymieniać.
Najczęstsze błędy przy odczytywaniu symbolu cewki
Największy problem nie polega na tym, że symbol jest trudny. Problem zaczyna się wtedy, gdy patrzymy na niego w oderwaniu od reszty schematu. Ja najczęściej widzę pięć pomyłek, które wracają u początkujących i u osób, które naprawiają układ „na szybko”.
- Patrzenie tylko na kształt - bez oznaczenia L i bez podpisu łatwo wyciągnąć zły wniosek.
- Zakładanie, że każda cewka działa tak samo - cewka w filtrze, w przetwornicy i w obwodzie rezonansowym ma inne zadanie.
- Ignorowanie rdzenia - dodatkowe linie przy symbolu nie są ozdobą, tylko informacją o konstrukcji.
- Mylenie dławika z cewką - w wielu schematach to ten sam znak, a różnica wynika z funkcji, nie z grafiki.
- Pomijanie sąsiednich elementów - jeśli obok są styki, prawdopodobnie patrzysz na przekaźnik, a nie na samodzielną cewkę.
W praktyce najlepszym nawykiem jest czytanie kilku elementów naraz: symbolu, oznaczenia, wartości i fragmentu schematu, w którym dany podzespół pracuje. To właśnie ten sposób myślenia pozwala uniknąć kosztownej pomyłki przy zamienniku albo przy pierwszym uruchomieniu naprawianego układu. Zostaje jeszcze jedna rzecz, która przydaje się szczególnie wtedy, gdy chcesz element dobrać albo wymienić.
Na co patrzę, gdy trzeba dobrać albo wymienić cewkę
Sam symbol mówi mi, że mam do czynienia z elementem indukcyjnym, ale nie wystarcza do bezpiecznego doboru zamiennika. Jeśli wymieniasz cewkę w realnym układzie, liczy się kilka parametrów naraz, a nie tylko indukcyjność zapisana przy znaku.
- Indukcyjność - musi zgadzać się z wymaganiami układu, zwykle w µH, mH albo rzadziej w H.
- Dopuszczalny prąd - zbyt mały spowoduje przegrzewanie i spadek sprawności.
- Rezystancja uzwojenia - wpływa na straty, zwłaszcza w układach zasilających.
- Rodzaj rdzenia - ferryt, proszek żelazny albo brak rdzenia zmieniają zachowanie elementu.
- Gabaryt i montaż - przewlekany czy SMD, bo fizycznie musi pasować do płytki.
Właśnie dlatego traktuję symbol cewki jako pierwszy trop, a nie gotową odpowiedź. Dopiero połączenie kształtu, opisu przy elemencie i danych z dokumentacji daje pewność, że układ będzie działał poprawnie. Jeśli ten nawyk zostanie z Tobą na dłużej, czytanie schematów staje się dużo prostsze, a wymiana elementów przestaje być zgadywaniem.
