Podłączenie kabla do wtyczki z uziemieniem wygląda na prostą naprawę, ale tu nie chodzi tylko o dopasowanie dwóch śrubek. Decyduje ciągłość przewodu ochronnego, poprawne odciążenie kabla i to, czy wtyczka rzeczywiście pasuje do obwodu oraz gniazda. Jeden luźny zacisk potrafi zamienić drobną usterkę w przegrzewanie, iskrzenie albo porażenie.
Wtyczka z uziemieniem działa bezpiecznie tylko wtedy, gdy PE ma ciągłość i obudowa jest dobrze zaciśnięta
- Przewód ochronny PE musi być połączony z zaciskiem ochronnym wtyczki bez luzu i bez przerw.
- PN-HD 60364-4-41 opisuje ochronę przed porażeniem elektrycznym oraz dodatkowe wymagania dla obwodów gniazd wtyczkowych.
- PN-HD 60364-5-54 obejmuje układy uziemiające i przewody ochronne, czyli fundament poprawnego montażu.
- Odłączenie napięcia i sprawdzenie, czy go nie ma, to pierwszy warunek bezpiecznej pracy przy przewodzie.
Czy samodzielne podłączenie kabla do wtyczki z uziemieniem ma sens?
Tak, ale tylko wtedy, gdy pracujesz na odłączonym obwodzie, masz właściwą wtyczkę i kabel z przewodem ochronnym oraz trzymasz się oznaczeń zacisków. W Polsce sens takiej pracy wyznaczają PN-HD 60364-4-41 i PN-HD 60364-5-54, bo opisują ochronę przed porażeniem oraz układy uziemiające i przewody ochronne. To nie są ozdobne oznaczenia na obudowie, tylko punkt odniesienia dla bezpiecznego połączenia.
Najważniejsze rozróżnienie jest proste: wtyczka z uziemieniem nie służy do „dodania bezpieczeństwa” źle dobranemu kablowi. Ona działa wtedy, gdy przewód ochronny ma ciągłość od kabla do zacisku PE, a cały osprzęt pasuje do miejsca użycia. Jeżeli kabel ma uszkodzoną izolację, wtyczka jest pęknięta albo obwód w ścianie nie ma sprawnego uziemienia, samo skręcenie żył niczego nie naprawi.
Zapamiętaj: Uziemienie w wtyczce nie zastępuje sprawnej instalacji w ścianie. Jeśli PE nie ma gdzie odprowadzić awarii, ochrona jest tylko częściowa.
W praktyce najczęściej chodzi o proste podłączenie przewodu do osprzętu 230 V, ale bez improwizacji. Dobre pytanie nie brzmi więc „czy da się to zrobić”, tylko „czy ten kabel, ta wtyczka i to gniazdo tworzą bezpieczny zestaw”. Gdy odpowiedź nie jest oczywista, lepiej przejść do przygotowania przewodu i sprawdzenia oznaczeń, zamiast od razu zakręcać śruby.
Przeczytaj również: Gniazdo z uziemieniem czy bez jakie są różnice i zagrożenia

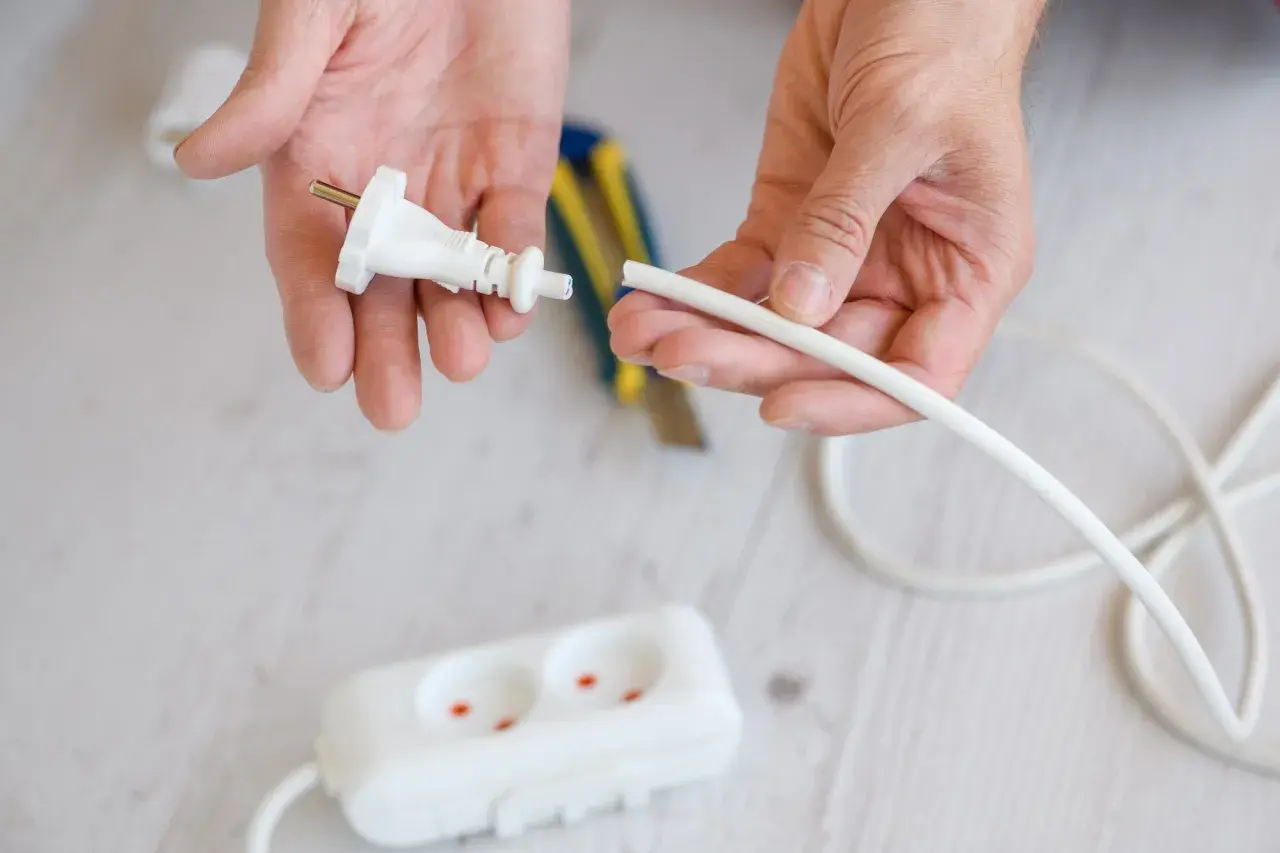

Jak przygotować kabel i rozpoznać żyły?
Najpierw odłącz zasilanie w odpowiednim obwodzie i upewnij się, że napięcie faktycznie zniknęło. Rozporządzenie o BHP przy urządzeniach energetycznych wymaga odłączenia napięcia w sposób uniemożliwiający jego ponowne pojawienie się, a potem sprawdzenia, czy na odłączonych elementach nie występuje napięcie. To jest moment, w którym pośpiech kosztuje najwięcej.
Jak rozpoznać przewody

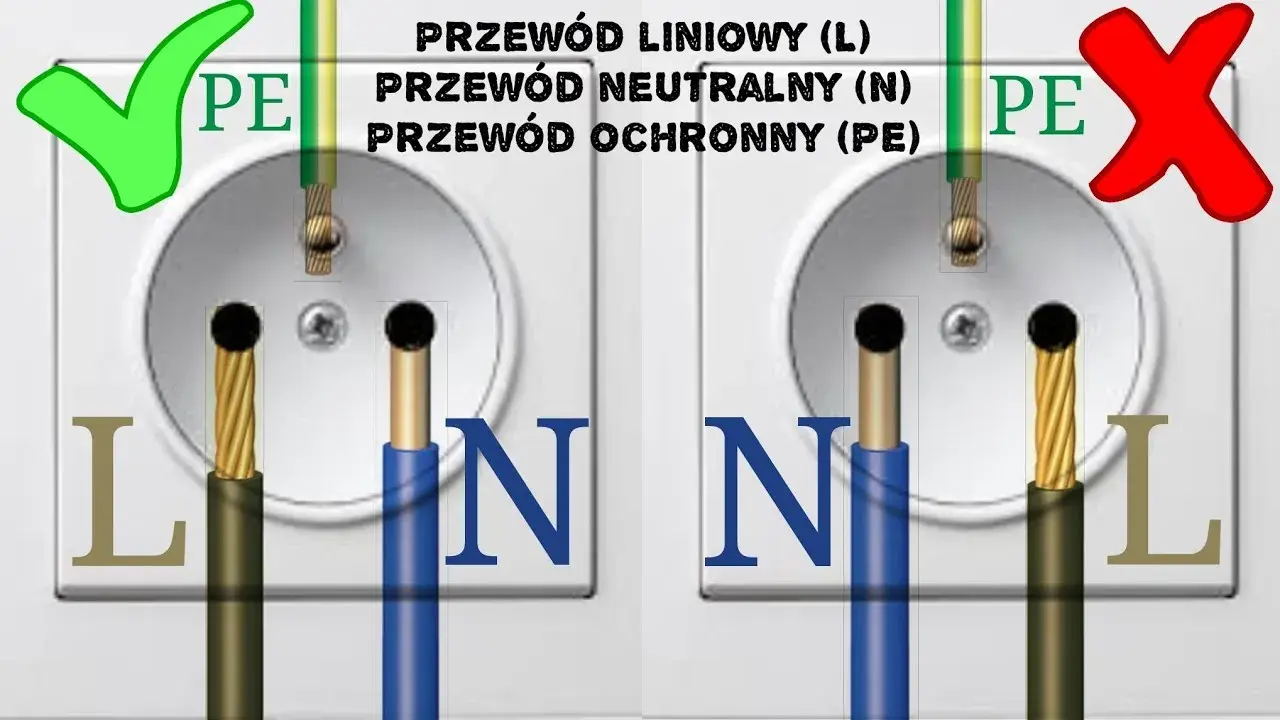

W typowym kablu elastycznym przewód ochronny ma barwę żółto-zieloną i trafia do zacisku PE w wtyczce. Pozostałe żyły przyporządkowuje się do oznaczeń L i N zgodnie z obudową wtyczki lub schematem producenta. Jeśli obudowa nie ma czytelnych oznaczeń, to nie jest dobry moment na zgadywanie.
Przy kablu wielożyłowym ważna jest też kondycja samej żyły. Miedź nie powinna być poszarpana, a izolacja nie może być nadtopiona, sparciała ani przecięta zbyt głęboko. Jeżeli po zdjęciu płaszcza widać ślady przegrzania albo wcześniejszych napraw, lepiej odciąć fragment i zacząć od czystego końca niż zostawiać połączenie „na chwilę”.
| Scenariusz | Ocena | Ryzyko | Decyzja |
|---|---|---|---|
| 3-żyłowy kabel z PE | Dobry punkt wyjścia | Niskie, jeśli izolacja jest cała i zaciski są zgodne z oznaczeniem | Można montować po sprawdzeniu ciągłości żył |
| 2-żyłowy kabel bez PE | Niepasujący do wtyczki ochronnej | Brak pełnej ochrony przy urządzeniach wymagających uziemienia | Nie stosować do wtyczki z uziemieniem |
| Kabel z uszkodzoną izolacją | Do wymiany albo skrócenia do zdrowego odcinka | Wysokie: zwarcie, przegrzanie, porażenie | Nie montować, dopóki końcówka nie jest czysta i pełna |
Do odizolowania użyj noża technicznego albo ściągacza, ale prowadź cięcie płytko, tak aby nie naciąć miedzi. Taśma izolacyjna może porządkować przewód, lecz nie naprawia uszkodzonej żyły ani nie zastępuje prawidłowego mocowania. Jeśli końcówka po obróbce wygląda jak „pędzel”, połączenie nie nadaje się do montażu w obudowie z zaciskami.
Uwaga: Wtyczka ochronna nie wybacza luźnych drucików. Jeden wystający włosek miedzi może dotknąć sąsiedniego zacisku i stworzyć zwarcie po zamknięciu obudowy.
Na tym etapie dobrze działa też prosty test logiczny: kabel powinien mieć tyle żył, ile wymaga wtyczka, a każda żyła musi mieć swoje miejsce. Jeżeli trzeba zgadywać, która żyła ma pełnić rolę ochronną, albo przewód już wcześniej był „poprawiany”, bezpieczniej oddać pracę do weryfikacji. Gdy żyły są już przygotowane, można przejść do samego montażu.
Przeczytaj również: Jak podłączyć gniazdo z uziemieniem i uniknąć niebezpieczeństw
Jak podłączyć przewody do wtyczki z uziemieniem krok po kroku?

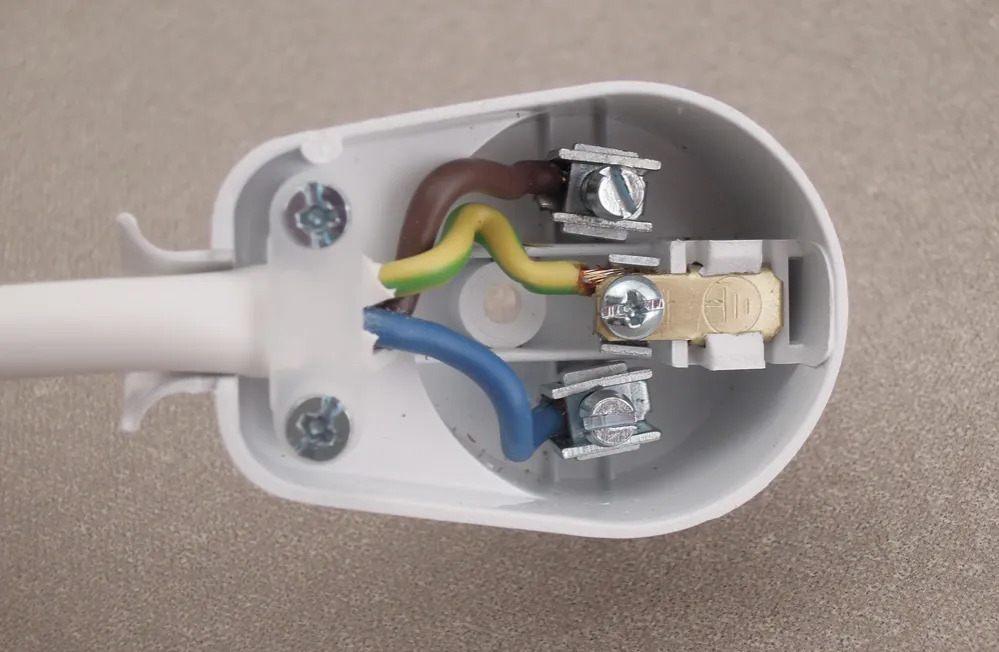

Najpierw zamocuj kabel w odciążeniu, potem przykręć przewód ochronny PE, następnie żyły robocze do L i N zgodnie z oznaczeniami, a na końcu zamknij obudowę i sprawdź, czy nic się nie wysuwa. Wtyczka z uziemieniem ma działać jak szczelny, mechanicznie stabilny element, a nie jak złącze „na próbę”. Właśnie dlatego kolejność ma znaczenie.
Kolejność prac
- Otwórz obudowę i sprawdź, gdzie znajduje się zacisk ochronny PE oraz zaciski L i N.
- Przygotuj kabel tak, aby żyły sięgały zacisków bez naprężenia, ale bez nadmiernego odsłaniania miedzi.
- Zamocuj przewód ochronny w zacisku PE jako pierwszy, żeby nie został pomylony z żyłami roboczymi.
- Podłącz żyły robocze do L i N zgodnie z oznaczeniem producenta wtyczki.
- Dokręć zaciski tak, aby żyła nie dawała się wysunąć, ale też nie została przecięta przez śrubę.
- Zabezpiecz odciążenie kabla, aby każde szarpnięcie działało na obudowę, a nie na same żyły.
- Zamknij wtyczkę i sprawdź, czy żaden przewód nie został ściśnięty między połówkami obudowy.
Przewód ochronny dobrze jest prowadzić z lekkim zapasem długości względem pozostałych żył. Dzięki temu przy przypadkowym pociągnięciu to nie PE traci kontakt jako pierwszy. To drobny szczegół, ale w praktyce właśnie takie szczegóły decydują o tym, czy zabezpieczenie zadziała w chwili awarii.
Jeżeli końcówki są wielodrutowe, skręć je równo, żeby pojedyncze druciki nie wychodziły spod zacisku. Jeżeli wtyczka dopuszcza końcówki tulejkowe, to one zwykle dają lepszą powtarzalność styku niż luźna linka. W każdym przypadku śruba ma docisnąć metal, a nie tylko „złapać” izolację.
| Prąd znamionowy | Napięcie | Orientacyjna moc | Znaczenie praktyczne |
|---|---|---|---|
| 10 A | 230 V | około 2300 W | lżejsze odbiorniki i mniejsze obciążenie |
| 16 A | 230 V | około 3680 W | typowy punkt odniesienia dla osprzętu domowego |
| 20 A | 230 V | około 4600 W | tylko jeśli przewód, zaciski i obwód są do tego przewidziane |
To proste przeliczenie pokazuje granice, ale nie daje zgody na przeciążanie osprzętu. Rzeczywista bezpieczna praca zależy jeszcze od przekroju kabla, jakości zacisków, temperatury otoczenia i stanu gniazda, do którego wtyczka trafi. Jeśli z tyłu obudowy zaczyna robić się ciepło już po krótkiej pracy, połączenie nie jest zdrowe.
W praktyce: Jeżeli wtyczka ma osobny zacisk PE, a kabel nie daje się ułożyć bez naprężenia, nie warto go „dopychać siłą”. Lepiej przygotować lepszy odcinek przewodu niż domykać obudowę na krzywo.
Jakie błędy najczęściej psują bezpieczeństwo?
Najczęstsze błędy są proste, ale ich skutki bywają poważne: pomylony przewód ochronny, zbyt słabo dociśnięte żyły, uszkodzona izolacja i brak odciążenia kabla. Problem zaczyna się zwykle wtedy, gdy połączenie wygląda poprawnie z zewnątrz, ale wewnątrz nic nie trzyma się pewnie. Dobrze zrobiona wtyczka nie ma prawa „pracować” po kilku podłączeniach.
Stara instalacja i brak PE
Największy problem pojawia się wtedy, gdy kabel ma trzy żyły, ale gniazdo, do którego ma trafić wtyczka, nie ma sprawnego styku ochronnego. Wtedy sama prawidłowa wtyczka nie rozwiązuje problemu, bo ochrona kończy się na przewodzie ochronnym, który nie ma gdzie odprowadzić awarii. W takim układzie warto sprawdzić nie tylko wtyczkę, ale cały obwód zasilający.
Za mało kontroli po złożeniu
Luźny drucik przy zacisku, zbyt mocno przecięta izolacja albo obudowa zamknięta na skręconym kablu to klasyczne powody awarii po kilku dniach lub tygodniach. Taśma izolacyjna może ukryć błąd, ale nie poprawi jakości kontaktu elektrycznego. Jeśli po zamknięciu wtyczki kabel porusza się w obudowie, odciążenie nie działa tak, jak powinno.
Uwaga: Przypalony plastik, przebarwione styki i zapach przegrzania to sygnał do wymiany osprzętu, nie do kolejnego dokręcania. Taki element już pracował poza bezpiecznym zakresem.
Komenda Główna PSP podaje, że w ostatnim sezonie grzewczym w budynkach mieszkalnych odnotowano 3 545 pożarów, w których 279 osób zostało rannych, a 52 zginęły. Wśród najczęstszych zagrożeń znalazły się też przeciążone instalacje elektryczne, więc luźna wtyczka i przegrzewający się zacisk nie są błahostką. Ten sam problem, który dziś wygląda jak drobna kosmetyka, jutro może skończyć się interwencją straży pożarnej. Komenda Główna PSP publikuje te dane razem z ostrzeżeniami o przeciążonych instalacjach.
W praktyce pomaga jedna zasada: jeśli po złożeniu wtyczki trzeba coś „ratować” nożem, taśmą albo dociskiem obudowy, montaż nie jest gotowy. Lepszy jest jeden dodatkowy krok kontroli niż późniejsze szukanie źródła grzania w ścianie, listwie albo przedłużaczu. Gdy błędy zaczynają się powtarzać, warto przejść do ostatniego pytania: kiedy przerwać pracę.
Przeczytaj również: Jak bezpiecznie podłączyć wtyczkę z uziemieniem i uniknąć błędów
Kiedy lepiej zrezygnować z samodzielnej pracy?
Gdy wtyczka ma ślady nadtopienia, przewód jest dwużyłowy, obudowa nie ma oznaczeń albo instalacja w ścianie nie daje pewnego PE, bezpieczniej zatrzymać się przed montażem. Taki układ nie daje pełnej ochrony, nawet jeśli same śruby zostaną dokręcone idealnie. Wtyczka z uziemieniem nie naprawia problemów po stronie instalacji.
Sygnały stop
- Brak zacisku PE w obudowie wtyczki lub brak czytelnych oznaczeń L i N.
- Przypalony plastik, osmolone styki albo luźne elementy wewnątrz obudowy.
- Uszkodzona izolacja kabla, pęknięty płaszcz lub przewód, który był już wielokrotnie poprawiany.
- Wilgoć w miejscu pracy, zawilgocona listwa albo ślady korozji na zaciskach.
- Stara instalacja, w której nie ma pewności co do ciągłości przewodu ochronnego.
W takich przypadkach bardziej opłaca się wymienić cały osprzęt lub wezwać elektryka niż poprawiać połączenie, które i tak nie spełni roli ochronnej. To samo dotyczy sytuacji, gdy po zamknięciu obudowy nie da się uzyskać stabilnego ułożenia kabla albo przewód musi być nienaturalnie zagięty. Mechaniczny luz zwykle oznacza elektryczny problem, tylko jeszcze nie widać go z zewnątrz.
W praktyce: Jeśli wtyczka ma działać w miejscu narażonym na częste wyciąganie, obciążanie albo wilgoć, osprzęt musi być dobrany pod konkretny warunek pracy. Uniwersalne „jakoś będzie” nie działa przy przewodzie ochronnym.
Warto też pamiętać, że obowiązek bezpiecznego prowadzenia prac przy urządzeniach energetycznych obejmuje nie tylko odłączenie napięcia, ale także zabezpieczenie przed przypadkowym załączeniem, oznaczenie miejsca wyłączenia i sprawdzenie, czy napięcie faktycznie nie występuje. To właśnie dlatego rozporządzenie o BHP przy urządzeniach energetycznych jest tu ważne nawet przy pozornie małej naprawie. Gdy w grę wchodzi przewód ochronny, rozsądniej myśleć o całym torze zasilania niż o samej śrubce w środku wtyczki.
Najbezpieczniej traktować wtyczkę z uziemieniem jako element ochrony, a nie jako prosty detal montażowy, bo dopiero ciągły PE, mocny zacisk i brak napięcia przed pracą dają realną ochronę.
