Pojemność kondensatora mówi, ile ładunku element może zgromadzić przy danym napięciu i jak będzie wpływał na zachowanie całego układu. W praktyce od tego zależy stabilność zasilania, skuteczność filtracji i to, czy układ czasowy zadziała tak, jak zakłada projekt. Poniżej rozkładam temat na proste elementy: definicję, wzór, jednostki, budowę, łączenie i typowe błędy przy doborze.
Najważniejsze informacje w skrócie
- To stosunek ładunku do napięcia: im większa wartość, tym więcej ładunku element przyjmie przy tym samym napięciu.
- Na wartość wpływają przede wszystkim powierzchnia okładek, odległość między nimi i rodzaj dielektryka.
- W elektronice użytkowej najczęściej spotkasz pF, nF i μF, a farad jest zwykle jednostką bardziej „książkową” niż praktyczną.
- Połączenie równoległe zwiększa łączną wartość, a szeregowe ją zmniejsza.
- Przy wymianie trzeba sprawdzić nie tylko wartość, ale też napięcie pracy, polaryzację i ESR.
Co naprawdę mówi ta wartość
Najprościej mówiąc, ta wielkość opisuje zdolność kondensatora do przyjęcia ładunku przy określonym napięciu. Gdy napięcie rośnie o 1 V, element o większej pojemności przyjmie więcej ładunku niż element o mniejszej pojemności. Właśnie dlatego w praktyce traktuję ją jako parametr, który mówi mi, jak „miękko” albo „sztywno” element zachowa się w obwodzie.
Zapis C = Q/U jest tu najważniejszy: C to pojemność, Q to ładunek, a U to różnica potencjałów między okładkami. Z tego wynika też prosty wniosek: większa pojemność nie oznacza automatycznie lepszego kondensatora, tylko element, który przy tym samym napięciu zgromadzi więcej ładunku. Żeby zrozumieć, skąd bierze się ten parametr, trzeba zejść do budowy elementu.

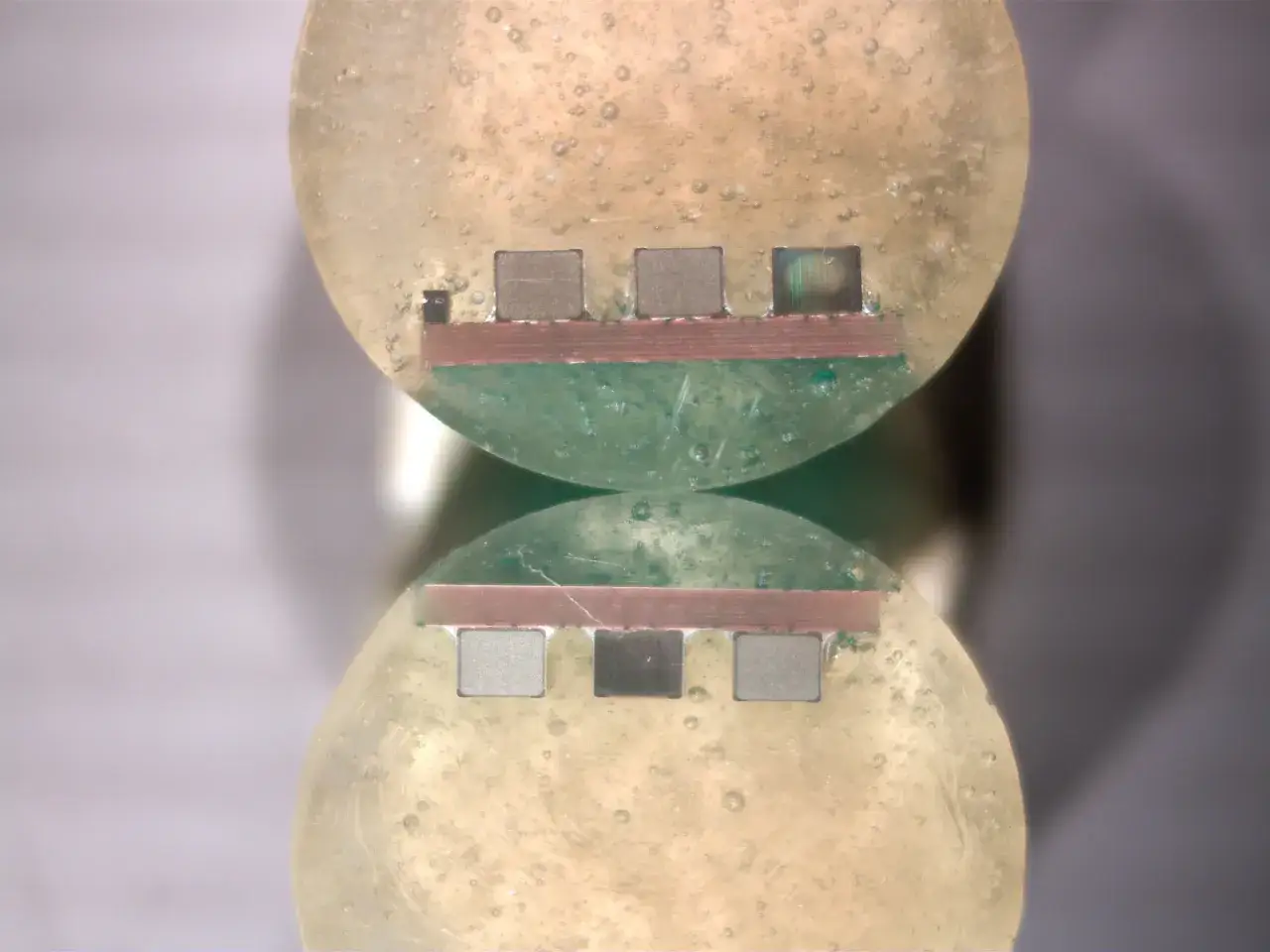

Od czego zależy pojemność kondensatora
W modelu płaskim obowiązuje zależność C = εA/d. Im większa powierzchnia okładek A, im mniejsza odległość d i im lepszy dielektryk o większej przenikalności ε, tym większa pojemność.
Większa powierzchnia okładek
Szersze okładki mieszczą więcej ładunku. Dlatego duże wartości często uzyskuje się przez konstrukcję warstwową albo zwijaną, zamiast po prostu powiększać element. W domowym sprzęcie ten kompromis widać bardzo wyraźnie: mały element rzadko łączy dużą wartość z wysokim napięciem pracy.
Mniejsza odległość między nimi
Gdy dielektryk jest cieńszy, pole elektryczne łatwiej „upakować” między okładkami. Z punktu widzenia praktyki oznacza to jednak limit: zbyt duże napięcie może doprowadzić do przebicia izolacji. Dlatego wyższa pojemność i wysokie napięcie pracy nie zawsze idą w parze bez zwiększenia gabarytu.
Izolator robi największą różnicę
Rodzaj dielektryka, czyli materiału izolującego między okładkami, potrafi zmienić zachowanie elementu bardziej niż sam wygląd obudowy. Ceramika, folia, papier czy układ elektrolityczny dają inne kompromisy między wartością, stratami, stabilnością i ceną. Ja zwykle patrzę na to tak: materiał nie jest dodatkiem do konstrukcji, tylko jej centrum.
W praktyce ta zależność wyjaśnia, dlaczego dwa elementy o podobnym rozmiarze potrafią mieć zupełnie inne parametry. Kiedy to już jasne, łatwiej odczytać jednostki i oznaczenia z obudowy albo z dokumentacji.
Jak czytać jednostki, symbole i zakresy
Jednostką jest farad (F), ale w elektronice użytkowej prawie nigdy nie operuje się na samych faradach. Najczęściej spotykam pikofarady, nanofarady i mikrofarady, bo to one odpowiadają realnym wartościom w sprzęcie domowym i elektronicznym.
| Wartość | Co oznacza | Gdzie spotykam najczęściej |
|---|---|---|
| 1 pF | Bardzo mała wartość, dobra do układów wysokiej częstotliwości | Strojenie, filtry RF |
| 100 pF | Niewielka pojemność do szybkich sygnałów | Układy analogowe, kompensacja |
| 10 nF | Uniwersalna mała wartość do filtracji | Filtry, sprzęganie sygnału |
| 100 nF | Standard przy odsprzęganiu zasilania | Przy układach scalonych |
| 10 μF | Mały bufor energii i filtracja | Proste timery, małe zasilania |
| 470 μF | Duża wartość do wygładzania napięcia | Zasilacze i prostowniki |
| 1 F i więcej | Obszar superkondensatorów | Podtrzymanie zasilania, magazynowanie energii |
Na obudowie bardzo często zobaczysz zapis typu 100 μF 25 V. Pierwsza liczba to wartość, druga to maksymalne napięcie pracy, a nie „zalecane napięcie zasilacza”. To ważne rozróżnienie, bo początkujący często zakładają, że skoro element ma 25 V, to można bezpiecznie podać mu dowolne niższe napięcie i nic więcej nie ma znaczenia.
Warto też pamiętać o tolerancji, najczęściej rzędu ±5%, ±10% albo ±20%. W praktyce oznacza to, że dwa elementy z tym samym nadrukiem mogą mierzyć się trochę inaczej, a to nadal będzie poprawne. Z tego miejsca już tylko krok do pytania, co się dzieje, gdy kilka takich elementów połączysz razem.
Jak łączenie elementów zmienia ich zachowanie
Jeśli nie masz dokładnie takiej wartości, jakiej potrzebujesz, często kusi połączenie kilku kondensatorów. To działa, ale warto wiedzieć, że równolegle sumujesz pojemność, a w szeregu ją zmniejszasz.
| Połączenie | Co dzieje się z pojemnością | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Równoległe | Sumuje się | Gdy potrzebujesz większej wartości lub lepszego filtrowania | Rośnie też zajętość miejsca; w praktyce trzeba pilnować ESR i prądów udarowych |
| Szeregowe | Maleje | Gdy chcesz mniejszą wartość albo wyższą wytrzymałość napięciową | Warto zadbać o wyrównanie napięć, bo idealny podział nie zawsze występuje |
Przykład jest prosty: dwa identyczne elementy 100 μF połączone równolegle dadzą 200 μF, a szeregowo około 50 μF. W laboratorium brzmi to banalnie, ale w naprawach domowych właśnie takie połączenia ratują zasilacze, gdy nie da się kupić dokładnie tej samej wartości.
Tu jednak trzeba zachować rozsądek: to, że suma się zgadza, nie oznacza jeszcze, że układ będzie pracował tak samo. W tym miejscu liczą się także straty własne, temperatura i sposób pracy pod obciążeniem, czyli dokładnie to, co widać najlepiej w praktycznych zastosowaniach.
Gdzie ta cecha ma największe znaczenie
W domowej elektronice i podczas napraw najczęściej spotykam ją w trzech miejscach: w zasilaniu, w układach czasowych i w filtracji zakłóceń.
W zasilaczach i prostownikach
Duży elektrolit wygładza tętnienia po prostowaniu. Gdy traci wartość albo rośnie jego opór szeregowy, zasilacz zaczyna buczeć, spada napięcie pod obciążeniem i urządzenie może się resetować. W praktyce to jedna z najczęstszych awarii w starszym sprzęcie.
W układach opóźnienia i timerach
W prostym układzie RC czas zależy od iloczynu R × C. Większy kondensator zwykle wydłuża opóźnienie, ale tylko do granicy, którą narzuca tolerancja elementów i sposób zasilania. Dlatego w naprawach nie wystarczy „wstawić coś większego” i liczyć na ten sam efekt.
Przeczytaj również: Jak zainstalować 2 włączniki do jednej lampy: praktyczny poradnik
Przy filtracji zakłóceń
Mały ceramiczny 100 nF przy układzie scalonym zbiera szybkie zakłócenia, których duży elektrolit już nie obsłuży tak skutecznie. To dobre przypomnienie, że różne wartości pracują na różnych częstotliwościach i często uzupełniają się zamiast konkurować.
Właśnie przy takich zastosowaniach najłatwiej pomylić kilka podobnych parametrów, dlatego przechodzę do typowych błędów, które naprawdę psują dobór elementu.
Najczęstsze błędy przy doborze i pomiarze
Ja przy wymianie nie patrzę wyłącznie na mikrofary. Najpierw sprawdzam napięcie pracy, potem typ elementu, a dopiero na końcu dokładną wartość. Taka kolejność oszczędza najwięcej czasu, bo właśnie tutaj początkujący najczęściej popełniają kosztowne pomyłki.
- Mylenie wartości z napięciem pracy. 100 μF i 25 V to nie to samo co 25 μF i 100 V. Jeśli napięcie znamionowe jest za niskie, element może szybko się uszkodzić.
- Zakładanie, że większa wartość zawsze pomoże. W filtrze zasilania czasem tak, ale w układzie czasowym albo rezonansowym już niekoniecznie. Zbyt duża wartość potrafi rozstroić cały układ.
- Ignorowanie polaryzacji. Elektrolity zwykle mają biegunowość i odwrócenie ich w pracy DC kończy się źle. To prosty błąd, który nadal zdarza się zaskakująco często.

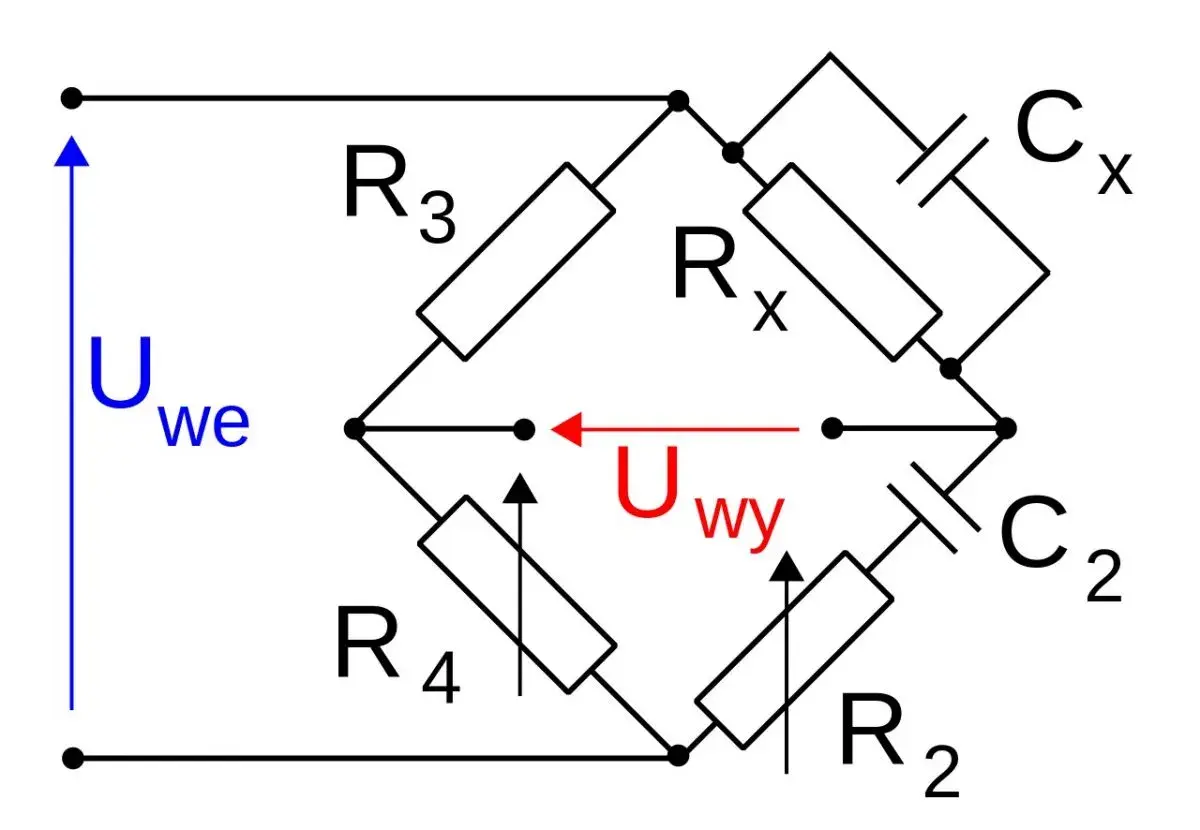

- Pomiar w układzie bez odlutowania. Miernik widzi wtedy równoległe ścieżki, rezystory i inne kondensatory, więc wynik bywa mylący. Do sensownego pomiaru najlepiej odseparować element przynajmniej jedną nóżką.
- Pomijanie ESR i zmian temperatury. W zasilaczach często to nie sama wartość, lecz zbyt duży ESR, czyli równoważna rezystancja szeregowa, powoduje objawy awarii. W ceramice z kolei pojemność pod napięciem bywa niższa niż na papierze katalogowym.
Jeśli widzisz buczenie, niestabilne zasilanie albo losowe restarty urządzenia, nie zakładaj od razu, że winna jest wyłącznie pojemność. W praktyce ten sam objaw może wynikać z kilku różnych rzeczy, więc przed zakupem zamiennika sprawdzam jeszcze trzy parametry.
Zanim kupisz zamiennik, sprawdź jeszcze trzy parametry
Jeśli naprawiam sprzęt, zawsze porównuję elementy w tej kolejności: napięcie pracy, typ konstrukcji i ESR albo straty, jeśli dane są dostępne. Sama wartość to za mało, bo dwa kondensatory o identycznym nadruku mogą zachowywać się zupełnie inaczej.
- Napięcie pracy powinno być co najmniej takie jak w oryginale, a w praktyce często wybieram zapas.
- Rodzaj ma znaczenie: ceramiczny, foliowy i elektrolityczny nie są zamienne jeden do jednego.
- Gabaryt i raster wyprowadzeń też się liczą, zwłaszcza w naprawach urządzeń domowych, gdzie miejsce na płytce bywa mocno ograniczone.
Jeśli spojrzysz na kondensator przez pryzmat tych kilku parametrów, łatwiej dobierzesz właściwy element i unikniesz napraw, które wyglądają dobrze tylko na papierze. To właśnie ten zestaw decyzji zwykle odróżnia szybką podmianę od rozwiązania, które działa stabilnie w realnym układzie.
