Stycznik to kluczowy element w automatyce i elektryce. To elektromagnetyczny łącznik sterujący przepływem prądu w obwodach elektrycznych. Stosuje się go głównie do zdalnego kontrolowania dużych mocy. Styczniki są niezbędne w przemyśle i nowoczesnych instalacjach.
Budowa stycznika jest prosta, ale skuteczna. Składa się z cewki, elektromagnesu i styków. Działa na zasadzie elektromagnetyzmu. Po zasileniu cewki, elektromagnes przyciąga zworę, zamykając styki i umożliwiając przepływ prądu. Gdy napięcie zanika, styk rozłącza obwód, zapewniając bezpieczeństwo.
Styczniki dzielą się na różne typy. Są jednofazowe, trójfazowe i modułowe. Każdy typ ma swoje zastosowanie. Wybór zależy od konkretnych potrzeb i rodzaju instalacji.
Najważniejsze informacje:- Stycznik to elektromagnetyczny łącznik prądu
- Główne elementy to cewka, elektromagnes i styki
- Stosowany do zdalnego sterowania dużymi mocami
- Występuje w wersji jedno- i trójfazowej oraz modułowej
- Zapewnia bezpieczeństwo przez rozłączanie obwodu przy zaniku napięcia
- Szeroko stosowany w przemyśle i nowoczesnych instalacjach elektrycznych
Czym jest stycznik i jak działa?
Stycznik to elektromagnetyczny łącznik stosowany w automatyce i elektryce. Służy do zdalnego sterowania przepływem prądu w obwodach elektrycznych, szczególnie przy dużych mocach.
Główne elementy budowy stycznika to cewka, elektromagnes i styki. Cewka, zasilana prądem, wytwarza pole magnetyczne. Elektromagnes przyciąga ruchome elementy, zamykając lub otwierając styki robocze. Styki dzielą się na główne (robocze) i pomocnicze, umożliwiające załączanie i wyłączanie obwodu.
Zasada działania stycznika opiera się na elektromagnetyzmie. Po zasileniu cewki, elektromagnes przyciąga zworę, co powoduje zamknięcie styków i przepływ prądu. Gdy napięcie zanika, styk rozłącza obwód, zapewniając bezpieczeństwo.
Rodzaje styczników i ich zastosowania
Wyróżniamy trzy główne typy styczników: jednofazowe, trójfazowe i modułowe. Styczniki jednofazowe stosuje się w prostych aplikacjach domowych. Trójfazowe znajdują zastosowanie w przemyśle do sterowania dużymi obciążeniami. Modułowe montuje się w skrzynkach rozdzielczych, często w układach kontrolnych.
| Typ stycznika | Typowe zastosowania |
|---|---|
| Jednofazowy | Oświetlenie domowe, małe urządzenia AGD |
| Trójfazowy | Silniki przemysłowe, duże maszyny produkcyjne |
| Modułowy | Systemy automatyki budynkowej, układy sterowania |
Czytaj więcej: Na jakiej wysokości włącznik światła? Standardy i porady

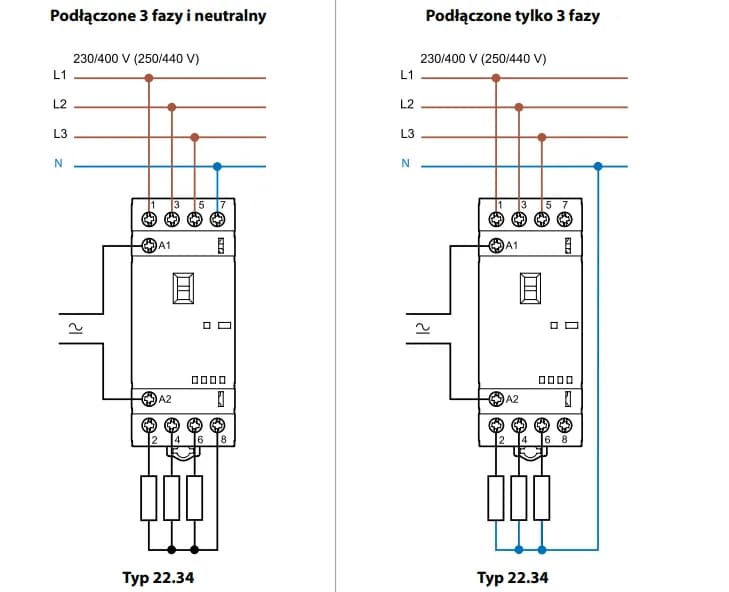

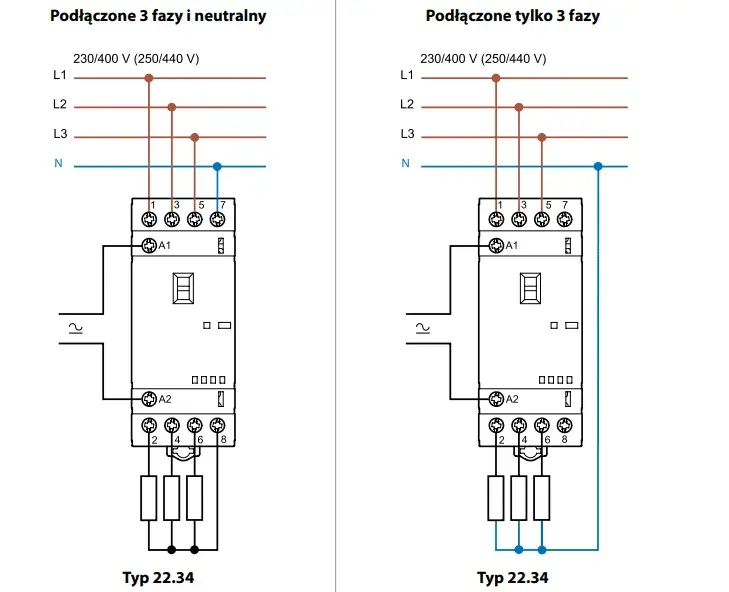

Schemat podłączenia stycznika - krok po kroku
Ogólny schemat podłączenia stycznika obejmuje wyłącznik główny, cewkę stycznika, styki robocze i przyciski sterujące. Prawidłowe połączenie tych elementów jest kluczowe dla bezpiecznego i efektywnego działania układu.
- Wyłącz zasilanie główne
- Podłącz cewkę stycznika
- Połącz styki główne
- Zamontuj styki pomocnicze
- Podłącz elementy sterujące
- Sprawdź połączenia i włącz zasilanie
1. Wyłącz zasilanie główne: To kluczowy krok dla bezpieczeństwa. Upewnij się, że główny wyłącznik jest w pozycji "OFF" i użyj miernika, aby potwierdzić brak napięcia.
2. Podłącz cewkę stycznika: Zidentyfikuj zaciski cewki (zazwyczaj oznaczone A1 i A2) i podłącz do nich przewody zasilające. Sprawdź, czy napięcie zasilania odpowiada specyfikacji cewki.
3. Połącz styki główne: Podłącz przewody fazowe do zacisków wejściowych stycznika (zwykle 1, 3, 5), a wyjścia (2, 4, 6) połącz z obciążeniem. Upewnij się, że przekrój przewodów jest odpowiedni do prądu roboczego.
4. Zamontuj styki pomocnicze: Jeśli są wymagane, podłącz je zgodnie ze schematem. Styki pomocnicze często służą do sygnalizacji stanu stycznika lub blokad w układzie sterowania.
5. Podłącz elementy sterujące: Zainstaluj przyciski START (NO) i STOP (NC) oraz inne elementy kontrolne. Połącz je z odpowiednimi zaciskami stycznika, zachowując logikę układu sterowania.
6. Sprawdź połączenia i włącz zasilanie: Dokładnie zweryfikuj wszystkie połączenia. Po upewnieniu się, że są prawidłowe, włącz zasilanie główne i przetestuj działanie stycznika.
Podłączenie cewki stycznika
Podłączenie cewki stycznika to kluczowy etap instalacji stycznika elektrycznego. Cewkę podłącza się do zacisków A1 i A2, zwracając uwagę na odpowiednie napięcie zasilania. Ważne jest, aby przewody były odpowiednio zabezpieczone i solidnie przykręcone do zacisków.
Typowe napięcia zasilania cewki stycznika to 24V DC, 230V AC lub 400V AC. Zawsze sprawdzaj specyfikację producenta przed podłączeniem.
Połączenie styków głównych
Prawidłowe połączenie styków głównych jest kluczowe dla działania stycznika. Styki główne (oznaczone zwykle 1-2, 3-4, 5-6) łączą się z obwodem mocy. Upewnij się, że przewody są odpowiednio dobrane do obciążenia i solidnie zamocowane.
Zwróć uwagę na oznaczenia zacisków: liczby nieparzyste (1, 3, 5) to zwykle wejścia, a parzyste (2, 4, 6) to wyjścia.
Montaż styków pomocniczych
Montaż styków pomocniczych rozszerza funkcjonalność stycznika. Służą one do sygnalizacji stanu, blokad lub sterowania dodatkowymi urządzeniami. Styki pomocnicze montuje się na boku lub froncie stycznika, podłączając je do odpowiednich zacisków w układzie sterowania.
Zasady bezpieczeństwa przy instalacji stycznika
- Zawsze wyłączaj zasilanie przed rozpoczęciem pracy
- Używaj narzędzi z izolacją elektryczną
- Sprawdzaj brak napięcia miernikiem przed dotknięciem przewodów
- Stosuj odpowiednie środki ochrony osobistej
- Przestrzegaj lokalnych przepisów elektrycznych
- Nie przekraczaj parametrów znamionowych stycznika
Zawsze wyłączaj zasilanie: To podstawowa zasada bezpieczeństwa. Upewnij się, że główny wyłącznik jest w pozycji OFF i użyj miernika dla potwierdzenia.
Używaj narzędzi z izolacją: Specjalne narzędzia elektryków chronią przed porażeniem. Nigdy nie używaj zwykłych narzędzi przy pracy z elektrycznością.
Sprawdzaj brak napięcia: Zawsze używaj miernika do weryfikacji braku napięcia przed dotknięciem przewodów. Nie polegaj tylko na pozycji wyłącznika.
Stosuj środki ochrony: Rękawice izolacyjne i okulary ochronne to minimum. W zależności od warunków, rozważ użycie maty izolacyjnej i kasku.
Przestrzegaj przepisów: Lokalne regulacje elektryczne mogą się różnić. Zawsze bądź na bieżąco z aktualnymi wymaganiami w Twojej lokalizacji.
Nie przekraczaj parametrów: Stycznik ma określone limity prądowe i napięciowe. Przekroczenie ich może prowadzić do awarii lub pożaru.
Najczęstsze błędy przy podłączaniu stycznika
Nieprawidłowe napięcie cewki to częsty błąd. Zawsze sprawdzaj specyfikację producenta i upewnij się, że napięcie zasilania cewki odpowiada wymaganiom stycznika. Użycie niewłaściwego napięcia może uszkodzić cewkę lub spowodować nieprawidłowe działanie. Dokładnie weryfikuj oznaczenia na styczniku przed podłączeniem.
Złe dobranie przekroju przewodów może prowadzić do przegrzewania i awarii. Zawsze dobieraj przewody odpowiednie do obciążenia prądowego obwodu. Korzystaj z tabel doboru przewodów lub konsultuj się z elektrykiem, aby uniknąć tego błędu.
Pomylenie zacisków wejściowych i wyjściowych to poważny błąd. Zwracaj uwagę na oznaczenia: zwykle liczby nieparzyste (1, 3, 5) to wejścia, a parzyste (2, 4, 6) to wyjścia. Nieprawidłowe połączenie może spowodować zwarcie lub uszkodzenie urządzenia. Zawsze dwukrotnie sprawdzaj schemat przed finalnym podłączeniem.
Brak lub nieprawidłowe podłączenie uziemienia stanowi zagrożenie bezpieczeństwa. Upewnij się, że stycznik i związane z nim urządzenia są prawidłowo uziemione. Regularnie sprawdzaj ciągłość połączeń uziemiających, aby zapewnić skuteczną ochronę przed porażeniem.
Ignorowanie styków pomocniczych może ograniczyć funkcjonalność układu. Prawidłowo wykorzystuj styki pomocnicze do sygnalizacji i blokad. Dokładnie analizuj schemat układu sterowania i wykorzystuj wszystkie dostępne funkcje stycznika dla optymalnego działania systemu.
Praktyczne zastosowania styczników w układach elektrycznych
Sterowanie silnikami elektrycznymi to klasyczne zastosowanie styczników. W przemyśle styczniki trójfazowe kontrolują rozruch i zatrzymanie dużych silników. Umożliwiają zdalne sterowanie, ochronę przed przeciążeniem i integrację z systemami automatyki. Styczniki w takich układach często współpracują z przekaźnikami termicznymi dla pełnej ochrony silnika.
Systemy oświetleniowe często wykorzystują styczniki do kontroli dużych grup lamp. W budynkach komercyjnych styczniki jednofazowe lub trójfazowe zarządzają oświetleniem całych pięter lub stref. Umożliwiają centralne sterowanie, programowanie czasowe i integrację z systemami zarządzania budynkiem, co znacząco poprawia efektywność energetyczną.
W systemach grzewczych styczniki kontrolują pracę grzałek elektrycznych lub pomp ciepła. Styczniki modułowe często znajdują zastosowanie w domowych instalacjach grzewczych, umożliwiając precyzyjne sterowanie temperaturą. W przemyśle, styczniki trójfazowe zarządzają dużymi piecami elektrycznymi, zapewniając bezpieczne i efektywne wykorzystanie energii.
Automatyka przemysłowa szeroko wykorzystuje styczniki w liniach produkcyjnych. Styczniki różnych typów kontrolują poszczególne etapy procesu, współpracując z PLC i innymi elementami automatyki. Zapewniają szybkie i niezawodne przełączanie, co jest kluczowe dla efektywności i bezpieczeństwa produkcji.
| Zastosowanie | Typ stycznika |
|---|---|
| Sterowanie silnikami przemysłowymi | Stycznik trójfazowy o dużej mocy |
| Kontrola oświetlenia komercyjnego | Stycznik jednofazowy lub trójfazowy |
| Systemy grzewcze domowe | Stycznik modułowy jednofazowy |
| Automatyka linii produkcyjnej | Różne typy styczników, w tym modułowe i trójfazowe |
Konserwacja i diagnostyka styczników
Regularna konserwacja styczników jest kluczowa dla ich długotrwałej niezawodności. Obejmuje ona czyszczenie z kurzu i zanieczyszczeń, sprawdzanie połączeń elektrycznych oraz ocenę stanu styków. Ważne jest również kontrolowanie temperatury pracy stycznika i sprawdzanie, czy nie występują nietypowe dźwięki podczas przełączania.
- Nadmierne iskrzenie przy przełączaniu
- Przegrzewanie się stycznika
- Głośna praca lub brzęczenie cewki
- Brak reakcji na sygnał sterujący
- Niepełne zamykanie lub otwieranie styków
Nadmierne iskrzenie może wskazywać na zużycie styków lub nieprawidłowe napięcie. Sprawdź stan styków i napięcie zasilania.
Przegrzewanie się często wynika z przeciążenia lub luźnych połączeń. Zmierz prąd obciążenia i sprawdź dokręcenie wszystkich zacisków.
Głośna praca cewki może oznaczać uszkodzenie lub nieprawidłowe napięcie. Zweryfikuj napięcie zasilania cewki i rozważ jej wymianę.
Brak reakcji na sterowanie może wynikać z uszk odzonej cewki lub problemów z układem sterowania. Sprawdź ciągłość cewki i poprawność sygnałów sterujących.
Niepełne zamykanie lub otwieranie styków często wskazuje na mechaniczne zużycie lub zabrudzenie. Oczyść styki i mechanizm stycznika, rozważ wymianę, jeśli problem się utrzymuje.
Stycznik schemat podłączenia - podsumowanie i praktyczne wskazówki
Montaż stycznika krok po kroku wymaga uwagi i precyzji. Pamiętaj, że prawidłowe wykonanie schematu połączeń stycznika trójfazowego jest kluczowe dla bezpieczeństwa i efektywności instalacji elektrycznej.
Podczas instalacji stycznika elektrycznego, zawsze miej pod ręką schemat i specyfikację techniczną. Upewnij się, że rozumiesz zasadę działania stycznika elektrycznego przed rozpoczęciem pracy. To pomoże ci uniknąć błędów i zapewni poprawne funkcjonowanie układu.
Pamiętaj, że podłączenie cewki stycznika jest równie ważne jak połączenie styków głównych. Nieprawidłowe napięcie na cewce może prowadzić do awarii lub niebezpiecznych sytuacji.
- Zawsze sprawdzaj napięcie zasilania przed podłączeniem
- Używaj przewodów o odpowiednim przekroju
- Dokładnie oznaczaj wszystkie przewody
- Regularnie przeprowadzaj konserwację styczników
- W razie wątpliwości, konsultuj się z wykwalifikowanym elektrykiem
Prawidłowo zainstalowany i konserwowany stycznik to klucz do niezawodnej pracy układów elektrycznych. Pamiętaj, że bezpieczeństwo zawsze powinno być na pierwszym miejscu. Nie wahaj się sięgać po profesjonalną pomoc, jeśli zadanie przekracza twoje umiejętności lub doświadczenie.
Klucz do niezawodnej instalacji i obsługi styczników
Stycznik to fundamentalny element nowoczesnych instalacji elektrycznych, którego prawidłowe podłączenie i obsługa są kluczowe dla bezpieczeństwa i efektywności. Zrozumienie schematu podłączenia stycznika oraz znajomość różnych typów i ich zastosowań pozwala na optymalne wykorzystanie tego urządzenia w różnorodnych aplikacjach przemysłowych i domowych.
Prawidłowa instalacja stycznika elektrycznego wymaga nie tylko technicznej wiedzy, ale także świadomości potencjalnych zagrożeń i metod ich unikania. Krok po kroku podejście do montażu, od wyłączenia zasilania po końcowe testy, gwarantuje bezpieczne i niezawodne działanie układu. Pamiętajmy, że regularna konserwacja i umiejętność diagnostyki są równie istotne jak sama instalacja.
Niezależnie od tego, czy pracujemy z prostym układem jednofazowym, czy skomplikowanym schematem połączeń stycznika trójfazowego, kluczem do sukcesu jest przestrzeganie zasad bezpieczeństwa, dokładność w wykonaniu połączeń oraz zrozumienie zasady działania stycznika elektrycznego. Tylko takie podejście zapewni długotrwałą i bezawaryjną pracę instalacji, chroniąc zarówno sprzęt, jak i ludzi.
