Warystor to jeden z najprostszych sposobów ochrony elektroniki przed krótkimi, gwałtownymi przepięciami. W tym tekście pokazuję, jak działa taki element, gdzie ma sens w domowych naprawach i instalacjach, jak dobrać jego parametry oraz po czym poznać, że nadaje się do wymiany. Dla majsterkowicza to wiedza praktyczna, bo w wielu urządzeniach właśnie ten drobny element decyduje, czy zasilacz, listwa albo sterownik przeżyje skok napięcia.
Najważniejsze informacje w skrócie
- To element nieliniowy: w normalnej pracy ma bardzo dużą rezystancję, a przy przepięciu gwałtownie ją obniża.
- Najczęściej montuje się go równolegle do zasilania, wejścia urządzenia albo cewki przekaźnika.
- Przy doborze patrzę przede wszystkim na napięcie pracy, energię impulsu i dopuszczalny prąd udarowy.
- W praktyce małe wersje chronią linie sygnałowe, a większe dyskowe lub blokowe lepiej znoszą udary sieciowe.
- To nie jest zamiennik bezpiecznika i nie rozwiązuje problemu stałego przeciążenia.
Jak działa i dlaczego potrafi uratować elektronikę
W normalnych warunkach widzę go jako element o bardzo dużej rezystancji, więc praktycznie nie przeszkadza układowi. Kiedy napięcie rośnie ponad próg, jego opór gwałtownie maleje i element zaczyna odprowadzać energię przepięcia na bok, zamiast pozwolić jej wejść w delikatne układy scalone, mostki prostownicze czy tranzystory.
To ważne rozróżnienie: nie stabilizuje on zasilania i nie poprawia jakości prądu w sposób ciągły. On reaguje tylko na krótki impuls, dlatego tak dobrze sprawdza się jako zabezpieczenie równoległe, a nie jako część normalnej ścieżki zasilania.
W praktyce taki mechanizm działa najlepiej wtedy, gdy obok stoi bezpiecznik albo inne zabezpieczenie odcinające zasilanie przy dłuższym uszkodzeniu. Sam element absorbuje impuls, ale jeśli przepięcie trwa za długo, zaczyna się grzać i może ulec degradacji. Z tego powodu patrzę na niego nie jak na cudowną tarczę, tylko jak na szybki zawór bezpieczeństwa, który ma zadziałać w odpowiednim momencie.
To prowadzi do najważniejszego pytania: gdzie taki układ ma sens w codziennych urządzeniach?
Gdzie spotykam go w praktyce
Najczęściej spotykam go w zasilaczach impulsowych, listwach przeciwprzepięciowych, modułach sterujących AGD, napędach i układach z cewkami, czyli wszędzie tam, gdzie pojawiają się krótkie skoki napięcia. W domu ma sens tam, gdzie pracuje sprzęt czuły na przepięcia albo gdzie występują silniki, przekaźniki i długie przewody działające jak antena dla zakłóceń.
- W listwach i ochronnikach sieciowych chroni wejście zasilania przed impulsem z sieci.
- W zasilaczach impulsowych wspiera ochronę prostownika, kondensatorów i tranzystorów po stronie pierwotnej.
- Przy przekaźnikach i stycznikach ogranicza iskrzenie na stykach albo przepięcia z cewki.
- W liniach sygnałowych i komunikacyjnych bywa używany jako szybka ochrona przed ESD i drobnymi udarami.
TDK pokazuje tu prosty i praktyczny podział: dla udarów od około 100 A do 25 kA zwykle wystarczają wersje dyskowe i SMD, a przy jeszcze większych energiach wchodzą większe konstrukcje blokowe i zaciskowe. To dobry sposób myślenia: mały chip chroni ścieżkę sygnałową, a większy element jest już roboczym zabezpieczeniem zasilania. Z tej praktyki płynnie przechodzę do doboru, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać właściwy model bez zgadywania
Przy doborze zaczynam od trzech liczb: napięcia pracy, spodziewanej energii impulsu i maksymalnego prądu udarowego. Dopiero potem patrzę na obudowę, średnicę, sposób montażu i to, czy układ pracuje na AC, czy na DC.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Napięcie pracy | Zakres, w którym element ma pozostać „niewidoczny” dla układu | Musi być wyższe od normalnego napięcia pracy obwodu z odpowiednim zapasem |
| Napięcie ograniczania | Poziom, przy którym zaczyna mocno przewodzić | Im niższe, tym lepsza ochrona, ale nie wolno zejść zbyt nisko względem normalnej pracy |
| Energia impulsu | Ilość energii, którą może rozproszyć jednorazowo | To klucz przy listwach, zasilaczach i układach z dużą energią przepięcia |
| Prąd udarowy | Maksymalny krótki impuls prądu | Przy dużych udarach lepiej wybierać model z wyraźnym marginesem |
| Obudowa i montaż | Forma fizyczna i sposób lutowania | Wpływa na chłodzenie, odległości izolacyjne i wygodę naprawy |
W praktyce pomocny jest też prosty podział: małe chipy do linii sygnałowych, dyskowe do zasilania i ochrony wejścia, a większe blokowe do cięższych aplikacji. Jeżeli nie znasz energii udaru, nie zgaduję jej „na oko” - lepiej sięgnąć po kartę katalogową albo wymienić razem z bezpiecznikiem i sprawdzić, skąd w ogóle bierze się przepięcie. Dobrze dobrany element ma chronić, a nie tylko „pasować” do płytki.
Jak rozpoznać go na płytce i ocenić stan
Na płytce szukam najczęściej dysku lub małego krążka wpiętego równolegle do zasilania, zwykle blisko wejścia sieci, bezpiecznika albo złącza. Na schematach bywa oznaczony jako VAR, RV, MOV lub VR, ale samo oznaczenie nie wystarcza, więc patrzę też na położenie w układzie.
- Obudowa bywa dyskowa, niekiedy niebieska, zielona albo czarna.
- Uszkodzenie często widać gołym okiem: pęknięcie, przypalenie, osmolone pole lutownicze.
- Po silnym przepięciu element może wyglądać „w porządku”, ale mieć obniżony próg zadziałania.
- Pomiar zwykłym multimetrem zwykle pokazuje bardzo dużą rezystancję, więc nie traktuję go jako pełnego testu sprawności.
Jeżeli mam wątpliwość, sprawdzam kartę katalogową konkretnej serii i porównuję oznaczenia nadrukowane na obudowie z dokumentacją producenta. W naprawach domowych ważna jest jeszcze jedna rzecz: jeśli ten element zadziałał po burzy albo po awarii zasilacza, to przy okazji trzeba obejrzeć bezpiecznik, mostek prostowniczy i ścieżki, bo uszkodzenia często idą w parze. Taki ogląd zwykle szybciej mówi prawdę niż sam pomiar oporu.

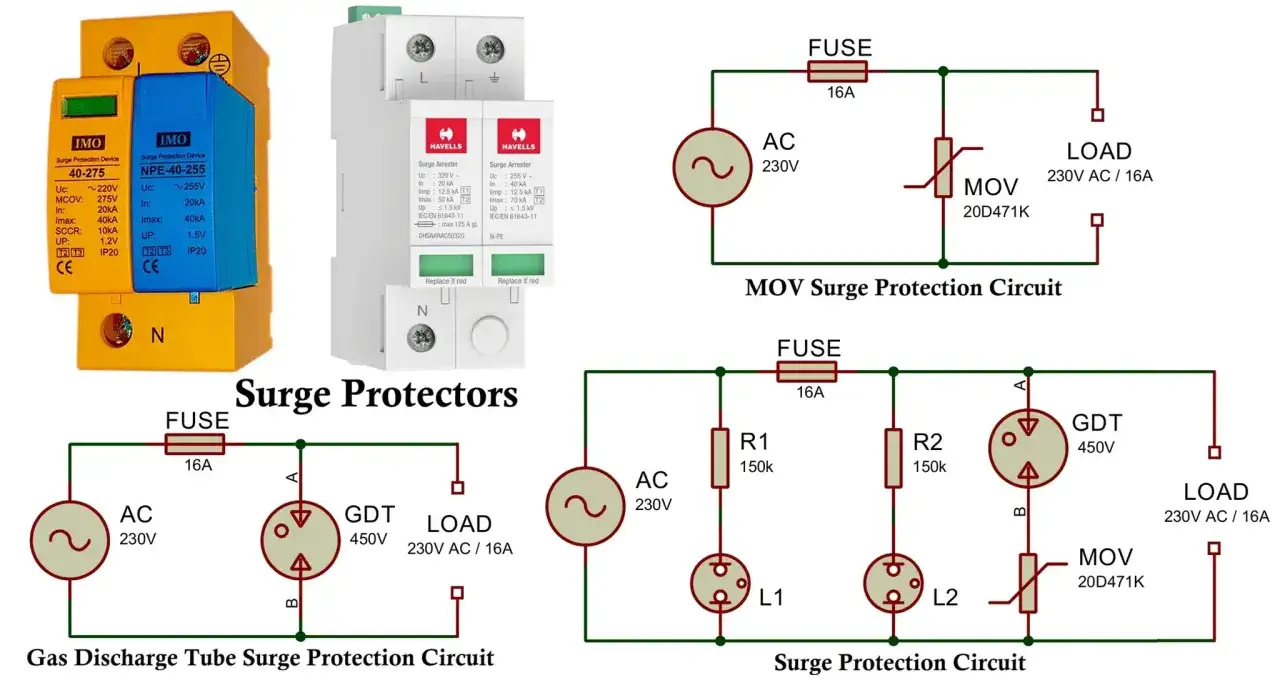

Czym różni się od TVS i gazowego ogranicznika przepięć
Tu łatwo o pomyłkę, bo wszystkie te elementy służą do ochrony przed nadmiernym napięciem, ale robią to w inny sposób. Ja rozróżniam je przede wszystkim po szybkości reakcji, energii, którą potrafią przyjąć, i po tym, czy lepiej czują się w małych liniach sygnałowych, czy w zasilaniu.
| Element | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| MOV | Zasilanie AC, listwy, wejścia urządzeń | Tani, szybki, dobrze znosi udary | Degraduje się, nie służy do ciągłej pracy przy przeciążeniu |
| TVS | Linie sygnałowe, niskonapięciowa elektronika, porty komunikacyjne | Bardzo szybki i precyzyjny | Zwykle mniejsza energia do rozproszenia niż w większych elementach udarowych |
| GDT | Telekomunikacja, długie linie, bardzo duże udary | Bardzo wysoka odporność energetyczna | Reaguje wolniej i zwykle wymaga współpracy z innymi zabezpieczeniami |
Dla krótkich impulsów w zasilaniu i ochronie wejścia MOV jest zwykle najprostszy i najtańszy. Gdy potrzebuję bardzo szybkiego, ciasno kontrolowanego ograniczenia napięcia w niskonapięciowej elektronice, częściej patrzę w stronę TVS. Przy bardzo dużej energii i dłuższych liniach, zwłaszcza w instalacjach telekomunikacyjnych, sens ma też ogranicznik gazowy, ale to już inna liga reakcji i zastosowań. Taka mapa wyboru oszczędza sporo błędów, zwłaszcza w sprzęcie naprawianym po przepięciu.
Kiedy wymiana ma sens, a kiedy problem leży gdzie indziej
Wymieniam go wtedy, gdy widzę ślady przegrzania, pęknięcie, zwęgloną obudowę albo gdy po zdarzeniu urządzenie nie startuje, a element jest wyraźnie uszkodzony. Jeśli jednak na płycie spalił się także bezpiecznik, rezystor startowy, mostek albo tranzystor kluczujący, sama wymiana ochronnika nic nie da.
- Nie traktuję go jak bezpiecznika - przy długotrwałym przeciążeniu może się przegrzać, a nawet zrobić zwarcie.
- Nie zakładam, że „skoro nie pękł, to jest dobry” - po dużym impulsie parametry mogą się rozjechać.
- Nie montuję przypadkowo mocniejszego modelu bez sprawdzenia, bo zbyt wysokie napięcie ograniczania pogarsza ochronę.
- Nie zostawiam urządzenia bez sprawdzenia uziemienia, filtru EMI i źródła zakłóceń.
Co jeszcze sprawdzam, żeby ochrona naprawdę miała sens
Jeśli montuję go w nowym układzie albo naprawiam gotowy sprzęt, patrzę na cały tor ochrony: bezpiecznik, odległości na PCB, filtr wejściowy, sposób prowadzenia przewodów i ewentualne tłumienie cewek. W praktyce najlepszy efekt daje nie jeden element, lecz prosty łańcuch zabezpieczeń dobrany do realnego ryzyka.
W domu najwięcej daje rozsądny dobór pod konkretne urządzenie, poprawne połączenia i unikanie tanich zamienników bez dokumentacji. Taki element nie jest widowiskowy, ale właśnie dzięki temu tak dobrze spełnia swoje zadanie: ma milczeć podczas normalnej pracy i zareagować dopiero wtedy, gdy napięcie wymyka się spod kontroli.
