Wiele telewizorów przestaje działać nie dlatego, że uszkodził się cały ekran, lecz dlatego, że przerwany został jeden mały element w torze zasilania. Problem w tym, że bezpiecznik w telewizorze bywa umieszczony w różnych miejscach zależnie od konstrukcji: w przewodzie zasilającym, przy wejściu prądu albo na płycie zasilacza. Do tego dochodzą mylące objawy, takie jak czarny ekran, brak reakcji na pilota lub gaśnięcie diody czuwania. Ten materiał porządkuje temat tak, żeby najpierw odróżnić typ usterki, a dopiero potem szukać samego zabezpieczenia.
Telewizor najczęściej nie ma jednego uniwersalnego bezpiecznika w widocznym miejscu
- Bezpiecznik wtyczkowy występuje w części telewizorów z przewodem zakończonym wkładką, a jego wartość musi odpowiadać oryginałowi.
- Bezpiecznik na płycie zasilacza zwykle siedzi bliżej wejścia zasilania niż przy matrycy lub głośnikach.
- Czerwona lampka trybu gotowości odróżnia brak zasilania od problemu z pilotem albo przyciskiem na obudowie.
- One Connect Box potrafi udawać awarię telewizora, choć winny bywa kabel lub sam moduł zasilający.
- Wymiana bezpiecznika ma sens tylko wtedy, gdy znana jest jego wartość, typ i przyczyna przepalenia.
Gdzie naprawdę szukać bezpiecznika w telewizorze?
Najczęściej zaczyna się od przewodu i wejścia zasilania, a dopiero później od środka obudowy. W telewizorach z prostszą konstrukcją bezpiecznik może być częścią wtyczki, natomiast w innych modelach siedzi już na module zasilacza. To ważne rozróżnienie, bo szukanie „w środku” nie ma sensu, jeśli problem leży w zewnętrznym zasilaniu albo w odłączonym boxie pośredniczącym.
Bezpiecznik w wtyczce
W części odbiorników wkładka bezpiecznikowa znajduje się w samej wtyczce lub w przewodzie zasilającym zakończonym formowanym plugiem. Samsung UK podaje, że taki element ma wyraźnie określoną wartość, a przy wymianie trzeba zastosować bezpiecznik tej samej klasy i tej samej wartości. To prosty, ale istotny trop, bo przy uszkodzonej wkładce telewizor zachowuje się jak martwy mimo sprawnego panelu i sprawnego pilota.
W praktyce ten wariant dotyczy bardziej zasilania urządzenia niż jego wnętrza. Jeśli wtyczka ma schowek na bezpiecznik, najpierw sprawdza się stan przewodu, wtyku i gniazdka, a dopiero później rozkręca sprzęt. Taki układ bywa łatwiejszy do skontrolowania niż klasyczny bezpiecznik na płycie, ale nadal wymaga zgodności parametrów, a nie przypadkowego zamiennika.

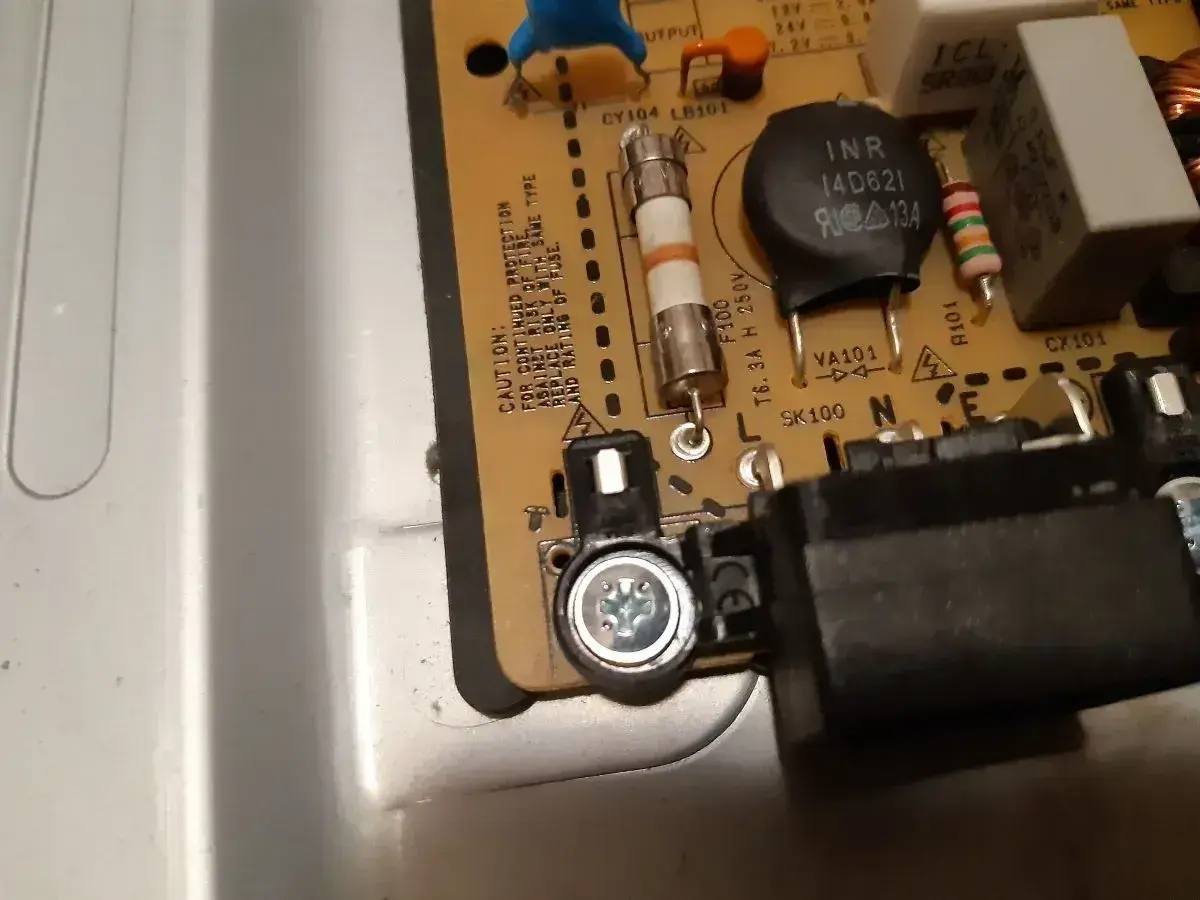

Bezpiecznik przy gnieździe zasilania
W wielu telewizorach zabezpieczenie siedzi bliżej wejścia prądu, czyli tam, gdzie kabel trafia do obudowy albo do zewnętrznego zasilacza. Artykuł Gdzie jest bezpiecznik w telewizorze? Oto lokalizacja, której szukasz opisuje właśnie taki układ: tylny panel, okolica zasilacza i strefa, do której trzeba dotrzeć po zdjęciu osłony. To odpowiada temu, jak projektuje się wiele współczesnych urządzeń RTV, gdzie ochrona zasilania ma działać jak najbliżej punktu wejścia energii.
W nowszych konstrukcjach dostęp bywa prostszy niż w starszych modelach, ale nadal nie oznacza to, że wszystko da się odkręcić bez ryzyka. Jeśli ścieżka prowadzi przez kilka warstw osłon, zatrzasków i przewodów taśmowych, przypadkowe otwarcie potrafi wyrządzić większą szkodę niż sama awaria. Dlatego przy lokalizacji przy gnieździe zasilania ważniejsze od szybkości jest rozpoznanie, czy patrzysz na bezpiecznik wymienny, czy na element lutowany do płyty.

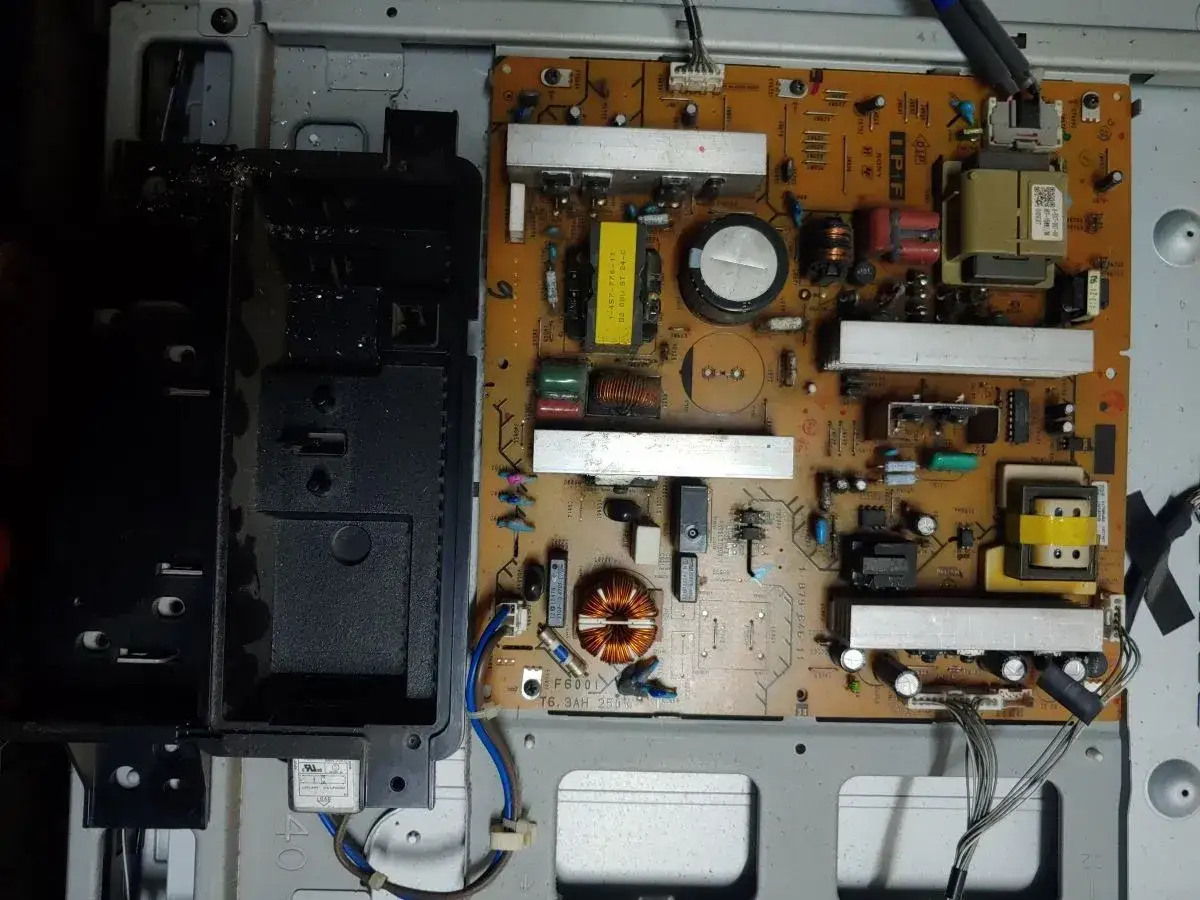

Bezpiecznik w module zasilacza
Najbardziej techniczny wariant to bezpiecznik na płycie zasilacza, zwykle w pobliżu sekcji AC-DC albo przetwornicy standby. Taki element nie jest już „łatwym” wkładem do wyjęcia palcami, tylko częścią układu elektronicznego. Właśnie tutaj pojawia się różnica między prostą wymianą a diagnostyką, która wymaga miernika, doświadczenia i oceny, czy uszkodzenie nie poszło dalej w stronę mostka prostowniczego, tranzystora mocy albo układu standby.
Najczęstszy błąd polega na traktowaniu bezpiecznika jak jedynej przyczyny, choć w praktyce pełni on funkcję ochronną i przepala się z powodu innego problemu. Jeśli nowy element znów ulega uszkodzeniu, sam bezpiecznik nie jest źródłem awarii, tylko jej skutkiem. Wtedy szukanie „gdzie leży bezpiecznik” przestaje pomagać i zaczyna się szukanie elementu, który powoduje przeciążenie całego toru zasilania.
Uwaga: Widoczna śrubka z tyłu telewizora nie oznacza jeszcze bezpiecznego dostępu do wnętrza. W wielu konstrukcjach kondensatory trzymają ładunek po odłączeniu zasilania, więc otwieranie obudowy bez przygotowania jest zwyczajnie ryzykowne.
Przeczytaj również: Gdzie jest bezpiecznik w lodówce? Oto miejsca, które musisz znać
Jak odróżnić spalony bezpiecznik od innej awarii zasilania?
Najpierw patrzy się na objaw, a dopiero potem na element. Jeśli telewizor nie reaguje w ogóle, śledzenie zaczyna się od zasilania, gniazdka i przewodu. Jeśli świeci dioda gotowości, problem może być w pilocie, przycisku lub głębszej usterce płyty zasilającej. Jeżeli ekran jest czarny, ale dźwięk działa, ścieżka diagnostyczna prowadzi raczej do obrazu, źródła sygnału albo One Connect niż do samego bezpiecznika.
Czerwona lampka czuwania
Samsung Polska opisuje czerwoną lampkę gotowości jako szybki wskaźnik, który pokazuje, czy telewizor dostaje zasilanie. Jeśli dioda świeci, a odbiornik nie startuje, warto najpierw odsiać problem pilota od problemu samego telewizora. Gdy fizyczny przycisk uruchamia sprzęt, winny zwykle okazuje się pilot, a nie zasilanie.
Jeśli dioda miga albo pulsuje, sytuacja robi się ciekawsza, bo to już sygnał niestabilności po stronie prądu albo zabezpieczenia. Wtedy sens ma reset zasilania, odłączenie od gniazdka na krótki czas i powrót do sprawdzonego źródła energii. Jeżeli po takim teście lampka nadal zachowuje się nienormalnie, problem najpewniej siedzi głębiej niż w zwykłym przepaleniu bezpiecznika.
Gniazdko i listwa
Gdy dioda jest zgaszona, pierwszym podejrzanym staje się gniazdko, listwa przeciwprzepięciowa albo sam przewód. To właśnie ten etap najczęściej odróżnia awarię „w domu” od awarii „w telewizorze”. Jeśli po podłączeniu do pewnego, sprawdzonego gniazda lampka wraca, źródło problemu leży po stronie zasilania zewnętrznego, a nie wewnętrznego bezpiecznika.
Listwa przeciwprzepięciowa też potrafi wprowadzić w błąd, bo zużyty ochronnik nie zawsze odcina prąd całkowicie, ale może obniżać napięcie lub zachowywać się niestabilnie. Samsung podaje w swojej instrukcji, że przy testach warto podłączać telewizor bezpośrednio do znanego, działającego gniazda. To ma sens, bo pozwala odciąć wszystkie zmienne, które nie mają nic wspólnego z samym odbiornikiem.
One Connect Box
W modelach z One Connect Box trzeba patrzeć na cały zestaw, a nie tylko na panel. Samsung wskazuje, że brak obrazu może wynikać z problemu z samym boxem, jego kablem albo złączeniem Invisible Cable. Jeśli po odłączeniu boxa telewizor zaczyna wyświetlać komunikat lub obraz, źródło kłopotu nie siedzi w bezpieczniku odbiornika.
To właśnie ten przypadek najczęściej myli osoby szukające „gdzie jest bezpiecznik”, bo objaw wygląda jak całkowity brak życia. W praktyce telewizor może być sprawny, a uszkodzeniu uległ tylko przewód, adapter albo sam moduł pośredni. Gdy taki model nie startuje, bezpiecznik jest jednym z tropów, ale nie pierwszym, który powinien prowadzić do rozkręcania obudowy.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwszy test | Kiedy kończy się na serwisie |
|---|---|---|---|
| Świeci czerwona lampka, ale TV nie startuje | Pilot, przycisk na obudowie albo płyta zasilania | Włączanie z pilota i z fizycznego przycisku | Gdy oba sposoby zawodzą mimo obecnego zasilania |
| Lampka jest zgaszona | Gniazdko, przewód, listwa, zewnętrzny zasilacz | Podłączenie do pewnego gniazda bez listwy | Gdy brak reakcji utrzymuje się na kilku gniazdach |
| Lampka miga lub pulsuje | Niestabilne zasilanie albo awaria wewnętrzna | Odłączenie na chwilę i ponowny start | Gdy miganie wraca po każdym restarcie |
| Jest dźwięk, nie ma obrazu | Źródło sygnału, kabel, One Connect, podświetlenie | Zmiana źródła i odłączenie boxa | Gdy obraz nie wraca po zamianie kabli i źródeł |
W praktyce: Jeśli po odłączeniu One Connect Box pojawia się komunikat lub obraz, telewizor nie jest głównym winowajcą. Wtedy naprawa zaczyna się od boxa i przewodu, nie od bezpiecznika w panelu.
Przeczytaj również: Jak sprawdzić bezpiecznik topikowy i uniknąć kosztownych awarii
Czy bezpiecznik w telewizorze da się bezpiecznie wymienić?
Da się tylko wtedy, gdy znasz dokładny typ elementu i masz pewność, że problem nie wróci po chwili. Bezpiecznik ma chronić układ, więc jego wymiana bez ustalenia przyczyny przepalenia kończy się często kolejną awarią. W praktyce to właśnie zgodność wartości, formatu i charakterystyki decyduje o tym, czy naprawa ma sens.
Ta sama wartość i ten sam typ
IEC 60127-8:2018+AMD1:2024 CSV opisuje miniaturowe bezpieczniki i bezpieczniki-rezystory używane w urządzeniach elektronicznych do 500 V AC/DC. To przypomina najważniejszą zasadę: nie liczy się samo „jest bezpiecznik”, tylko jego dokładna rola w układzie. Zbyt mocny element osłabia ochronę, a zbyt słaby przepala się bez wyraźnego powodu.
W sprzęcie RTV trzeba patrzeć na prąd znamionowy, typ szybki lub zwłoczny i rozmiar obudowy. Jeżeli zamiennik nie zgadza się choćby w jednym z tych parametrów, może działać pozornie poprawnie, ale nie ochroni układu zgodnie z projektem producenta. W modelach z wtyczką z bezpiecznikiem Samsung podkreśla też zasadę tej samej wartości, co w praktyce wyklucza „prawie pasujące” wkładki.
Multimetr i oględziny
Najprostszy test wykonuje się przy odłączonym zasilaniu, miernikiem ustawionym na ciągłość albo niski opór. Jeśli bezpiecznik jest przepalony, obwód nie powinien przewodzić. Samo spojrzenie czasem też wystarcza, bo uszkodzona wkładka bywa przerwana, osmolona albo pęknięta.
Trzeba jednak uważać na fałszywe tropy. W niektórych układach bezpiecznik wygląda dobrze, a uszkodzenie siedzi obok, na tranzystorze zasilacza lub w sekcji standby. Z tego powodu pomiar bezpiecznika jest tylko pierwszym krokiem, a nie końcem diagnozy.
Kiedy wymiana nie ma sensu
Jeśli po założeniu nowego elementu telewizor od razu znów milknie, problem siedzi głębiej niż sam bezpiecznik. Taki objaw zwykle wskazuje na przeciążony zasilacz, zwarcie po stronie wtórnej albo element, który pobiera zbyt duży prąd w chwili startu. Wtedy dalsze podmienianie wkładek tylko powiela stratę czasu.
Warto też pamiętać, że w telewizorach zasilanych przez oddzielny adapter źródło awarii może być poza samą obudową. Zmiana bezpiecznika we wnętrzu nic nie da, jeśli uszkodził się zasilacz zewnętrzny albo przewód między modułami. To właśnie dlatego sam bezpiecznik traktuje się jako objawowy punkt naprawy, a nie jako pełną odpowiedź na pytanie o awarię.
Zapamiętaj: Bezpiecznik wymienia się po to, by przywrócić ochronę układu, a nie po to, by „przepchnąć” prąd mimo usterki. Jeśli nowy element przepala się ponownie, winny jest inny fragment zasilania.
Kiedy problem nie leży w bezpieczniku?
Najczęściej wtedy, gdy telewizor ma zasilanie, ale nie ma obrazu albo nie reaguje tylko na część sterowania. Taki stan potrafi wyglądać jak awaria prądu, choć w rzeczywistości problem dotyczy źródła sygnału, kabla, sekcji obrazu albo modułu pośredniego. Dlatego czarny ekran i brak startu to dwa różne scenariusze, które prowadzą do innych napraw.
Czarny ekran z dźwiękiem
Jeśli telewizor gra, ale ekran pozostaje czarny, bezpiecznik zwykle nie jest pierwszym podejrzanym. Samsung opisuje w takim przypadku sprawdzanie źródła, kabli HDMI, urządzenia zewnętrznego i samych połączeń. To ważne, bo sprawny dźwięk oznacza, że część elektroniki żyje, a problem może dotyczyć obrazu lub podświetlenia.
W praktyce ten objaw bywa mylony z „martwym telewizorem”, mimo że płyta główna pracuje, a zasilanie dochodzi normalnie. Zamiast szukać bezpiecznika, lepiej przejść po kolei przez źródło sygnału, przewody i ustawienie wejścia. Dopiero gdy obraz nie wraca na żadnym wejściu, można podejrzewać usterkę wewnętrzną.
Modele z One Connect
Jeśli telewizor korzysta z One Connect Box, awaria może siedzieć w samym module, w kablu Invisible Connection albo w zasilaniu boxa. Samsung podaje, że odłączenie boxa i ponowne podłączenie potrafi ujawnić, czy problem dotyczy telewizora, czy elementu pośredniego. To bardzo cenna granica diagnostyczna, bo oszczędza rozbierania odbiornika bez potrzeby.
W takich modelach dobrze działa prosta zasada: najpierw kabel, potem box, potem telewizor. Jeśli po wyjęciu boxa pojawia się jakakolwiek treść na ekranie, bezpiecznik w panelu nie jest głównym winowajcą. Wtedy naprawa powinna skupić się na module pośrednim, a nie na samej obudowie.
Objawy sekcji zasilania
Gdy telewizor włącza się i po chwili gaśnie, problem często dotyczy sekcji zasilania lub zabezpieczenia termicznego. W praktyce ten scenariusz wygląda inaczej niż prosty brak prądu, bo sprzęt wykonuje próbę startu, po czym wraca do stanu czuwania albo całkiem się wyłącza. To właśnie ten typ zachowania odróżnia usterkę bezpiecznika od większej awarii zasilacza.
Jeśli po wymianie wkładki wszystko wraca na kilka sekund albo minut, nie warto robić kolejnych prób na ślepo. Taki cykl zwykle oznacza, że źródło problemu nadal siedzi w układzie i bezpiecznik tylko spełnia swoją rolę ochronną. W tym miejscu diagnoza staje się ważniejsza niż sama wymiana części.
Jaka kolejność diagnostyki ma sens?
Najbezpieczniej i najszybciej działa prosty schemat od zasilania zewnętrznego do wnętrza urządzenia. Taka kolejność ogranicza ryzyko i pozwala uniknąć niepotrzebnego otwierania telewizora. Jeśli objawy wskazują na problem po stronie prądu, nie ma sensu od razu szukać bezpiecznika pod osłoną.
Kolejność, która oszczędza czas
- Sprawdź gniazdko, listwę i przewód zasilający na pewnym, działającym źródle prądu.
- Oceń czerwoną lampkę trybu gotowości i spróbuj włączyć telewizor pilotem oraz fizycznym przyciskiem.
- Jeśli masz One Connect Box, odłącz i podłącz ponownie kabel oraz sam box.
- Sprawdź, czy problem dotyczy braku zasilania, czy tylko czarnego ekranu z dźwiękiem.
- Dopiero na końcu rozważ otwieranie obudowy, pomiar bezpiecznika i ocenę zasilacza.
- Jeśli nowy bezpiecznik przepala się ponownie, przerwij testy i skieruj sprzęt do serwisu.
Ta kolejność dobrze działa także wtedy, gdy telewizor ma pozornie „oczywisty” problem z bezpiecznikiem. Najpierw odsiewa fałszywe tropy, potem wskazuje, czy trzeba kontrolować wkładkę, czy raczej płytę zasilacza, box pośredni albo sekcję obrazu. Dzięki temu naprawa nie zamienia się w serię losowych prób, tylko w krótką i logiczną diagnostykę.
Najbezpieczniej traktować przepalony bezpiecznik jako sygnał, że źródło problemu trzeba znaleźć przed ponownym uruchomieniem telewizora.
