Cewka Tesli to efektowny, ale przede wszystkim bardzo pouczający układ wysokiego napięcia, który pokazuje, jak rezonans potrafi zamienić zwykłe zasilanie w widowiskowe wyładowania. W praktyce najwięcej sensu ma zrozumienie nie samego „błysku”, lecz tego, z czego taki układ się składa, jak pracuje i gdzie kończą się jego możliwości. W tym tekście porządkuję podstawy: od zasady działania, przez budowę i odmiany, po bezpieczeństwo oraz typowe błędy przy eksperymentach.
Najważniejsze rzeczy, które warto zapamiętać od razu
- To nie zwykły transformator, tylko układ rezonansowy z rdzeniem powietrznym, który pracuje inaczej niż klasyczne konstrukcje energetyczne.
- Efekt zależy od strojenia: obwód pierwotny i wtórny muszą pracować na zbliżonej częstotliwości rezonansowej.
- Najważniejsze elementy to uzwojenie pierwotne, uzwojenie wtórne, kondensator, przełącznik mocy i terminal górny.
- Małe zestawy demonstracyjne są rozsądniejszym wyborem niż improwizacja przy 230 V, zwłaszcza w domowych warunkach.
- Najczęstsze problemy to rozstrojenie, przegrzewanie elektroniki, słabe uziemienie i zbyt duża ilość metalowych przedmiotów w pobliżu.
Czym jest ten układ i czym różni się od zwykłego transformatora
Najprościej patrzę na to tak: cewka Tesli to transformator wysokiej częstotliwości z rdzeniem powietrznym, zaprojektowany po to, aby budować bardzo wysokie napięcie przy pracy rezonansowej, a nie tylko „podnosić napięcie” jak klasyczny transformator z energetyki. W zwykłym transformatorze celem jest możliwie sprawne przekazanie energii między uzwojeniami przy częstotliwości sieciowej albo zbliżonej, natomiast tutaj kluczowe stają się drgania, sprzężenie magnetyczne i strojenie układu.
To właśnie dlatego w tej konstrukcji nie ma ferromagnetycznego rdzenia. Przy tak wysokich częstotliwościach rdzeń szybko wszedłby w straty, nagrzewanie i nasycenie, więc zamiast tego stosuje się powietrze oraz odpowiednio dobrane uzwojenia. W praktyce układ Tesli generuje krótkie, bardzo efektowne wyładowania, a przy dobrze zestrojonej konstrukcji potrafi pracować w zakresie od setek kiloherców do kilku megaherców, zależnie od projektu i skali.
Ja zawsze zaczynam od tej różnicy, bo bez niej łatwo pomylić pokazowe wyładowania z „po prostu mocniejszym transformatorem”. To nie jest to samo, a zrozumienie tej granicy od razu porządkuje resztę tematu. Następny krok to rozebranie układu na części i sprawdzenie, co faktycznie robi każda z nich.
Z czego składa się typowy układ
W klasycznej wersji cały układ dzieli się na dwie współpracujące części: obwód pierwotny i obwód wtórny. W domowych opisach często mówi się po prostu o „cewce”, ale technicznie to zestaw elementów, które razem tworzą rezonansowy generator wysokiego napięcia. To właśnie ich współpraca decyduje o tym, czy układ tylko iskrzy, czy rzeczywiście pracuje stabilnie.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Uzwojenie pierwotne | Wprowadza energię do układu i tworzy pole magnetyczne | Od jego geometrii zależy sprzężenie i skuteczność przekazu energii |
| Kondensator | Magazynuje energię przed gwałtownym rozładowaniem | Współtworzy obwód LC, czyli podstawę rezonansu |
| Iskiernik albo sterownik tranzystorowy | „Przepuszcza” energię w odpowiednim momencie | Wyznacza rytm pracy i wpływa na sprawność całego układu |
| Uzwojenie wtórne | Odbiera energię i podnosi napięcie | Ma bardzo wiele zwojów cienkiego drutu, więc napięcie rośnie gwałtownie |
| Terminal górny, czyli toroid lub kula | Stabilizuje pole elektryczne i zwiększa pojemność końcówki | Pomaga kontrolować wyładowania i poprawia zachowanie rezonansowe |
| Uziemienie lub odniesienie do masy | Zamyka drogę powrotną dla energii | Bez tego układ często działa gorzej, niestabilnie albo niebezpiecznie |
Warto zapamiętać jeszcze jedną rzecz: w tej konstrukcji odstępy, kształt i długość przewodów naprawdę mają znaczenie. To nie jest układ, w którym „byle działało” daje dobre wyniki. Właśnie dlatego samo zidentyfikowanie części to dopiero połowa roboty, a druga połowa zaczyna się przy strojeniu.
Jak działa rezonans krok po kroku
Serce całej konstrukcji stanowi obwód LC, czyli układ złożony z cewki i kondensatora. Gdy kondensator się ładuje, gromadzi energię, a potem oddaje ją bardzo szybko do uzwojenia pierwotnego. W klasycznych wersjach z iskiernikiem dzieje się to gwałtownie, w nowoczesnych konstrukcjach tranzystorowych bardziej kontrolowanie, ale zasada pozostaje ta sama: energia nie płynie spokojnie, tylko oscyluje.
W praktyce wygląda to tak:
- Kondensator gromadzi energię z zasilania.
- Iskiernik albo sterownik zamyka obwód i uruchamia gwałtowny impuls.
- W obwodzie pierwotnym powstają drgania elektryczne.
- Pole magnetyczne przenosi energię do uzwojenia wtórnego.
- Jeśli częstotliwości obu obwodów są zestrojone, napięcie na wyjściu bardzo szybko rośnie.
- Na końcówce terminala pojawia się wyładowanie w powietrzu.
Tu właśnie pojawia się pojęcie rezonansu, czyli zjawiska, w którym dwa obwody „dogadują się” częstotliwościowo i energia przechodzi między nimi szczególnie skutecznie. Ważna jest też dobroć Q, czyli miara tego, jak małe są straty energii w każdym cyklu. Im wyższa dobroć, tym lepszy efekt i zwykle bardziej spektakularne wyładowania. Jeśli układ jest źle zestrojony, większość energii zamienia się w ciepło, hałas albo niepotrzebne zakłócenia.
Właśnie z tego powodu dwa pozornie podobne układy mogą zachowywać się kompletnie inaczej. Jeden da stabilne, długie streamery, drugi będzie tylko głośno brzęczał i grzał elementy. Ta różnica prowadzi wprost do pytania o to, jakie są najczęstsze odmiany i którą wybrać na początek.
Jakie są najpopularniejsze odmiany i którą wybrać na początek
W praktyce spotyka się trzy główne rodziny takich konstrukcji. Każda działa na tym samym ogólnym pomyśle, ale różni się sposobem wzbudzania, kulturą pracy i poziomem trudności. Ja traktuję to jako wybór między prostotą, kontrolą i efektem wizualnym.
| Typ | Jak pracuje | Plusy | Minusy | Dla kogo |
|---|---|---|---|---|
| SGTC | Klasyczny układ z iskiernikiem | Prosty do zrozumienia, bardzo „teslowy” efekt, dobry materiał dydaktyczny | Głośny, mniej wygodny w domu, trudniejsza kontrola i większe straty | Dla osób uczących się podstaw i fizycznych zasad działania |
| SSTC | Wzbudzanie półprzewodnikowe, bez iskiernika | Cichszy, lepiej sterowalny, zwykle bardziej przewidywalny | Wymaga lepszej elektroniki i sensownego projektu sterowania | Dla osób, które chcą przejść od demonstracji do bardziej uporządkowanej konstrukcji |
| DRSSTC | Rozszerzona wersja SSTC z obwodem rezonansowym po obu stronach | Duża moc, imponujące wyładowania, bardzo wysoki efekt wizualny | Największa złożoność, wysokie wymagania co do strojenia i bezpieczeństwa | Dla zaawansowanych konstruktorów i pokazów technicznych |
Jeśli zaczynałbym od zera, wybrałbym mały układ demonstracyjny albo prosty SSTC, bo daje dobry kompromis między nauką a kontrolą ryzyka. SGTC jest świetna do zrozumienia historii i mechaniki zjawiska, ale w warunkach domowych bywa uciążliwa. Z kolei DRSSTC robi ogromne wrażenie, tylko że to już wyraźnie wyższy poziom trudności i odpowiedzialności.
Ten wybór nie jest kosmetyczny. Od niego zależy nie tylko wygląd iskier, ale też hałas, zakłócenia, koszty i lista rzeczy, które trzeba pilnować podczas pracy. A to prowadzi do najważniejszego praktycznego tematu: bezpieczeństwa.
Bezpieczeństwo i błędy, które psują większość amatorskich prób
Przy tym urządzeniu najgorszym błędem jest traktowanie go jak „dużej zabawki z iskrami”. To nadal układ wysokiego napięcia, który może powodować porażenie, oparzenia prądem wysokiej częstotliwości, uszkodzenia elektroniki, zakłócenia radiowe, nadmierny hałas i lokalne zagrożenie pożarowe. W warunkach suchych powietrze przebija orientacyjnie przy około 3 kV na milimetr, ale w praktyce wyładowanie nie zachowuje się jak linijka z podręcznika, więc margines bezpieczeństwa musi być spory.
Jeśli układ ma być zasilany z sieci 230 V, trzeba pracować tak, jak przy każdym innym projekcie z napięciem sieciowym: z separacją, bez luźnych przewodów i bez improwizacji „na szybko”. W domowych warunkach to szczególnie ważne, bo wokół urządzenia zwykle stoi już dużo sprzętu, który nie lubi impulsów i pól elektromagnetycznych. Telefony, laptopy, moduły Wi-Fi czy czujniki potrafią ucierpieć nawet wtedy, gdy sam układ wygląda na kontrolowany.
Najczęstsze błędy, które widzę, są zaskakująco powtarzalne:
- zbyt bliskie ustawienie metalowych przedmiotów, które rozstrajają układ i przechwytują pole elektryczne;
- złe uziemienie albo jego całkowity brak;
- niedoszacowanie chłodzenia tranzystorów i elementów mocy;
- niewłaściwe strojenie uzwojeń, przez co energia zamiast iść w wyładowanie, zamienia się w ciepło;
- lekceważenie zakłóceń elektromagnetycznych, które potrafią wywrócić do góry nogami działanie innych urządzeń w pobliżu.
W praktyce najlepsza zasada brzmi: najpierw stabilność, potem efekt. Krótsze wyładowanie, ale przewidywalne i bezpieczne, jest lepsze niż imponujący pokaz, którego nie da się kontrolować. Kiedy ten fundament jest już jasny, można uczciwie odpowiedzieć na pytanie, po co taki układ w ogóle się buduje.
Gdzie taki układ ma sens, a gdzie tylko wygląda efektownie
Zastosowania są w gruncie rzeczy dość konkretne. Taki układ świetnie sprawdza się w edukacji, pokazach fizycznych, efektach scenicznych i prostych demonstracjach zjawisk wysokiej częstotliwości. Daje też dobry materiał do nauki strojenia, sprzężenia, strat i wpływu geometrii na zachowanie obwodu. To jest jego mocna strona: pokazuje elektronikę „w ruchu”, a nie w teorii na kartce.
Natomiast jako źródło energii użytkowej nie ma sensu. Nie nadaje się do zasilania domu, nie jest praktycznym zamiennikiem klasycznego transformatora i nie rozwiązuje problemu przesyłu energii na duże odległości w sposób, który miałby sens inżynierski. W takich zastosowaniach zwykła energetyka wygrywa prostotą, sprawnością i przewidywalnością. Jeśli ktoś buduje taki układ, zwykle robi to dla nauki, demonstracji albo efektu wizualnego, a nie dlatego, że potrzebuje nowego źródła zasilania.
Ja właśnie tak bym to opisał: to urządzenie jest znakomite do pokazania zasady działania rezonansu i wysokiego napięcia, ale słabe jako narzędzie „do wszystkiego”. Taka uczciwa ocena oszczędza rozczarowań i od razu ustawia właściwe oczekiwania. Na końcu zostaje jeszcze jedna rzecz, bardzo praktyczna, czyli od czego zacząć, jeśli ktoś chce zobaczyć działanie na własne oczy.
Jak zacząć rozsądnie, jeśli chcesz zobaczyć efekt na żywo
Gdybym zaczynał od zera, postawiłbym na trzy proste zasady. Po pierwsze: mała moc i przewidywalność, nie od razu duże wyładowania. Po drugie: zrozumienie rezonansu zanim pojawi się pogoń za długością iskry. Po trzecie: porządek w przestrzeni roboczej, czyli brak metalowych półek, luzem leżących przewodów i wrażliwej elektroniki obok.

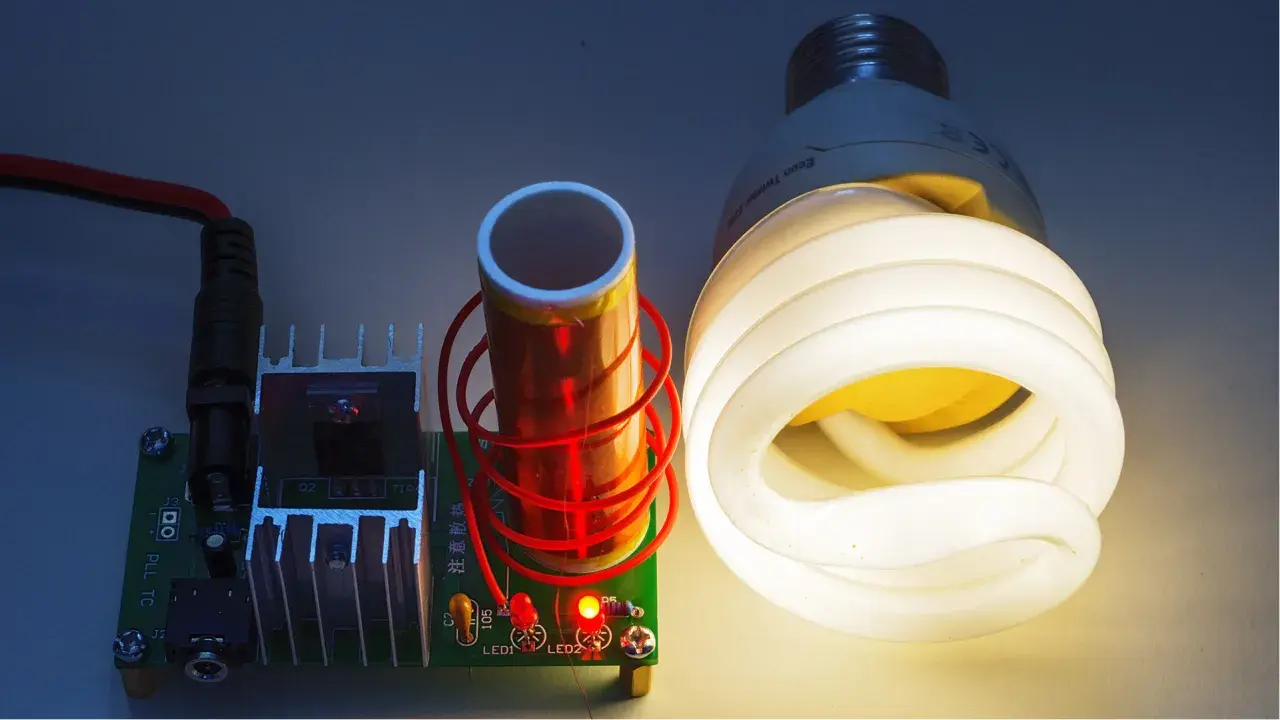

- Najpierw oglądam, jak działa mały zestaw demonstracyjny, zamiast od razu budować konstrukcję zasilaną bezpośrednio z sieci.
- Potem sprawdzam, jak zmiana położenia uzwojenia albo terminala górnego wpływa na efekt.
- Dopiero na końcu myślę o większej mocy, bo to ona komplikuje wszystko najbardziej.
To jest rozsądna droga także dlatego, że uczy cierpliwości. W takim układzie detal często robi większą różnicę niż sama moc zasilania, a dobrze zestrojona mała konstrukcja bywa dużo ciekawsza niż większa, ale przypadkowa. Jeśli podejdzie się do tematu spokojnie, cewka Tesli przestaje być tylko spektaklem, a zaczyna być bardzo dobrym narzędziem do zrozumienia rezonansu, wysokiego napięcia i granic praktycznej elektroniki.
