Wiele osób pyta o „moc bezpiecznika”, a w praktyce chodzi o coś trochę innego: o to, jaki prąd znamionowy powinno mieć zabezpieczenie dla konkretnego obwodu. Sama moc urządzeń jest tylko punktem wyjścia, bo dopiero napięcie sieci i rodzaj obciążenia pokazują, ile amperów popłynie przez instalację. W polskich domach znaczenie ma to szczególnie mocno, bo odbiorcy są zasilani z sieci 400/230 V, a więc ten sam sprzęt może wymagać zupełnie innego zabezpieczenia w układzie jednofazowym i trójfazowym.
Bezpiecznik dobiera się po prądzie, przewodzie i rodzaju obciążenia
- Prąd obciążenia wynika z podzielenia mocy przez napięcie, więc urządzenie 4 kW przy 230 V daje około 17,4 A.
- Współczynnik 1,25 podnosi obliczoną wartość, dlatego ten sam przykład rośnie do około 21,7 A przed zaokrągleniem do nominału.
- Sieć niskiego napięcia w Polsce pracuje zwykle na 400/230 V, co wpływa na wzór doboru dla obwodów jednofazowych i trójfazowych.
- Wyłączniki nadprądowe dla budownictwa mieszkaniowego opisują obecnie PN-EN 60898-1 i PN-EN 60898-2.
- Bezpieczniki topikowe dla zastosowań domowych są ujęte w aktualnym wykazie PKN pod pozycją PN-EN IEC 60269-3.
Czy moc bezpiecznika w ogóle się oblicza?
Technicznie oblicza się prąd znamionowy zabezpieczenia, a nie „moc bezpiecznika”. Moc urządzeń służy tylko do przeliczenia na ampery, bo to właśnie ampery decydują o tym, czy obwód zostanie przeciążony. W raporcie PSE dla końcowych odbiorców wskazano standard niskiego napięcia 400/230 V, więc w domowej instalacji najpierw patrzy się na napięcie, a dopiero potem na moc urządzeń.
Ta różnica ma znaczenie, bo wyłącznik nadprądowy ma chronić przewód przed przeciążeniem i zwarciem, a nie tylko „pasować” do tabliczki znamionowej urządzenia. Aktualne wymagania dla wyłączników nadprądowych w budownictwie mieszkaniowym i podobnym wskazują PN-EN 60898-1 oraz PN-EN 60898-2, a dla domowych wkładek topikowych PKN publikuje PN-EN IEC 60269-3. W praktyce oznacza to, że najpierw trzeba ustalić, jaki prąd naprawdę płynie w obwodzie, a dopiero później dobrać aparat o odpowiedniej charakterystyce i wytrzymałości.
Zapamiętaj: Jeśli na urządzeniu widnieje 2 kW, 4 kW albo 5 kW, to nadal nie jest to wartość bezpiecznika. Najpierw przelicza się ampery, dopiero później wybiera najbliższy wyższy nominał.
Jak policzyć prąd z mocy urządzeń?
Najpierw sumuje się moc odbiorników, potem dzieli przez napięcie, a na końcu dodaje praktyczny zapas 1,25. W obwodzie jednofazowym wzór jest prosty: I = P / U, co pokazuje także materiał ZPE o pracy i mocy prądu elektrycznego. Jeśli obwód ma zasilać kilka urządzeń, liczy się ich łączną moc, a nie pojedynczy odbiornik, bo zabezpieczenie widzi cały prąd płynący przewodem.
Obwód jednofazowy
Dla urządzenia o mocy 2500 W przy napięciu 230 V prąd wynosi około 10,9 A. Po uwzględnieniu rezerwy 1,25 wynik rośnie do około 13,6 A, więc w praktyce punkt doboru przesuwa się do 16 A, o ile przewód i sposób ułożenia instalacji na to pozwalają. Dla mocy 4000 W ten sam rachunek daje około 17,4 A, a po rezerwie około 21,7 A, co zwykle prowadzi do zabezpieczenia 25 A.
Obwód trójfazowy
W obwodzie trójfazowym dla odbiornika symetrycznego obowiązuje zależność P = √3 · U · I · cosφ; taką formułę opisuje m.in. rozprawa doktorska AGH poświęcona pomiarom i obliczeniom mocy w układach trójfazowych. Przy 5 kW, 400 V i cosφ = 1 prąd wynosi około 7,2 A, a po rezerwie 1,25 około 9,0 A. W takim układzie naturalnym wyborem bywa więc 10 A.
Gdy współczynnik mocy spada do 0,8, ten sam odbiornik potrzebuje już około 9,0 A, a po rezerwie około 11,3 A. To dobry przykład, dlaczego sama moc na kartce nie wystarcza i dlaczego urządzenia z elektroniką albo napędem potrafią wymagać większej ostrożności niż czyste obciążenie grzejne.

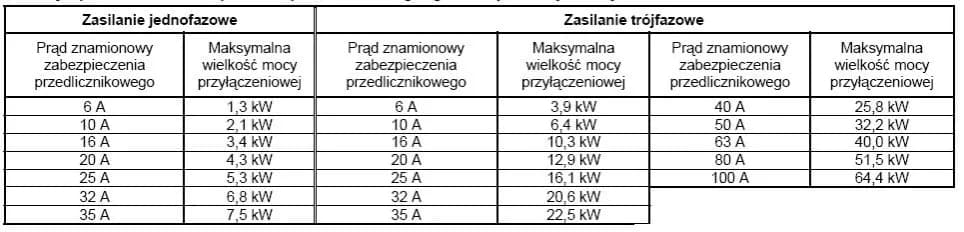

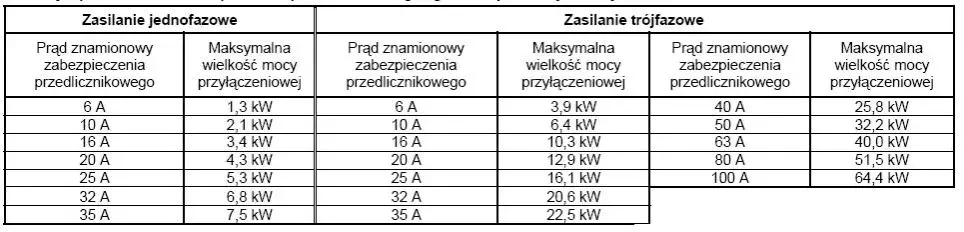

Przykłady liczbowe
| Układ | Dane wejściowe | Prąd obliczeniowy | Po rezerwie 1,25 | Wniosek |
|---|---|---|---|---|
| Jednofazowy | 2500 W, 230 V | 10,9 A | 13,6 A | Najczęściej 16 A |
| Jednofazowy | 4000 W, 230 V | 17,4 A | 21,7 A | Najczęściej 25 A |
| Trójfazowy | 5000 W, 400 V, cosφ = 1 | 7,2 A | 9,0 A | Najczęściej 10 A |
| Trójfazowy | 5000 W, 400 V, cosφ = 0,8 | 9,0 A | 11,3 A | Najczęściej 16 A |
Uwaga: Współczynnik 1,25 daje zapas, ale nie zastępuje danych z tabliczki znamionowej, długości przewodu ani sposobu jego ułożenia. Jeśli przewód nie ma dość obciążalności, większy bezpiecznik tylko ukrywa problem.
Po takim rachunku następny krok jest już prostszy: trzeba dobrać typ zabezpieczenia i sprawdzić, czy nominalny prąd nie przekracza granicy, którą wytrzyma instalacja. Właśnie na tym etapie wiele prostych kalkulacji przestaje być proste i zaczyna wymagać porównania kilku wariantów.
Jaki typ zabezpieczenia pasuje do obwodu?

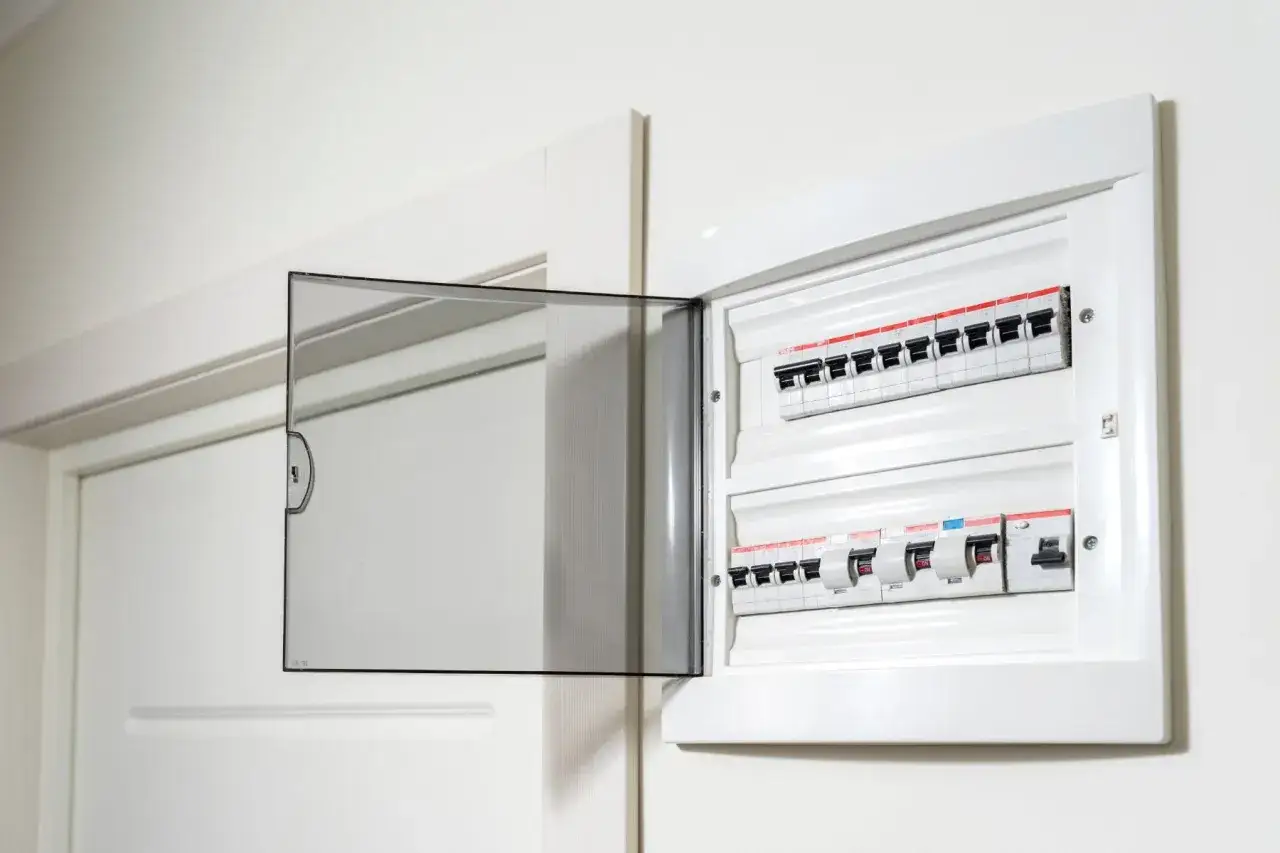

Do większości domowych obwodów pasuje wyłącznik nadprądowy dobrany do prądu obciążenia i przewodu, a charakterystyka B lub C decyduje o reakcji na rozruch. Wkładka topikowa również chroni obwód, ale w praktyce mieszkaniowej częściej spotyka się aparaturę modułową, bo łatwiej ją dobrać, wymienić i opisać w rozdzielnicy. W normach i materiałach PKN to właśnie ta grupa urządzeń stanowi podstawę ochrony przed przeciążeniem i zwarciem w instalacjach domowych.
Charakterystyka B i C
B sprawdza się tam, gdzie prąd startowy jest niewielki, a obciążenie zachowuje się stabilnie. C daje większą tolerancję na krótkotrwały rozruch, więc lepiej znosi urządzenia z silnikiem, sprężarką, transformatorem albo elektroniką mocy, która włącza się z większym impulsem na starcie. Jeśli obwód zasila czajnik lub grzałkę, wybór jest prostszy; jeśli pracuje na nim pompa, lodówka albo klimatyzator, margines rozruchowy zaczyna mieć realne znaczenie.
Wkładka topikowa
Wkładka topikowa bywa dobrym wyborem tam, gdzie potrzebna jest bardzo szybka i przewidywalna reakcja na przeciążenie, albo gdy instalacja jest zaprojektowana właśnie pod taki aparat. Aktualny wykaz PKN dla bezpieczników domowych obejmuje PN-EN IEC 60269-3, czyli niskonapięciowe bezpieczniki przeznaczone do wymiany przez osoby niewykwalifikowane. W praktyce domowej nie chodzi jednak o samą nazwę aparatu, tylko o to, czy dana charakterystyka pasuje do obciążenia i przewodu.
Co porównywać przed wyborem
| Typ | Główne zastosowanie | Reakcja na rozruch | Ryzyko przy złym doborze |
|---|---|---|---|
| B | Oświetlenie, gniazda, grzałki | Niska tolerancja na impuls startowy | Niepotrzebne zadziałania przy urządzeniach z rozruchem |
| C | Pompy, silniki, urządzenia z większym startem | Większa tolerancja na chwilowy wzrost prądu | Zbyt słaba ochrona, jeśli obwód jest źle obliczony |
| Wkładka topikowa | Wybrane obwody i starsze rozwiązania | Zależna od typu wkładki | Trudniejsza diagnostyka, jeśli instalacja nie jest opisana |

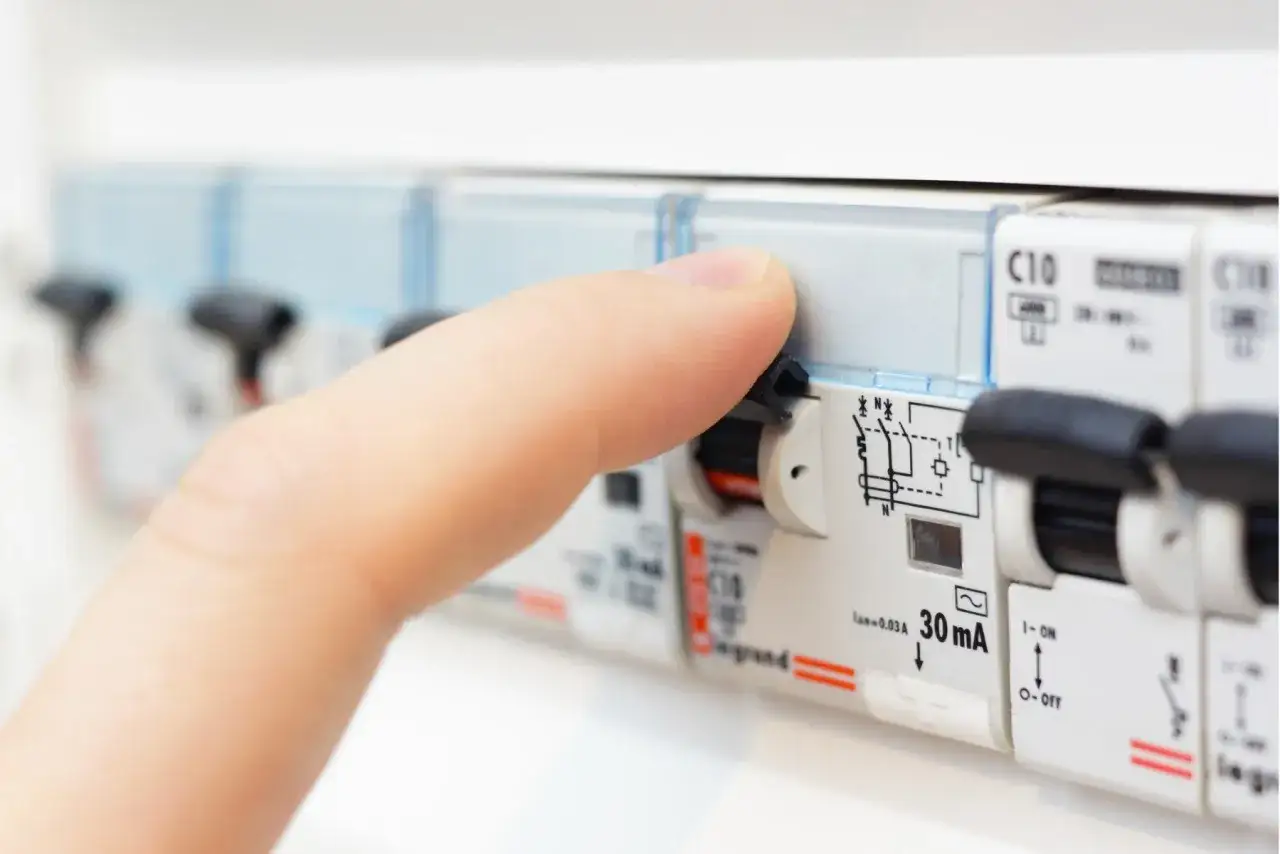

W praktyce: Sam wyłącznik nadprądowy nie rozwiązuje problemu porażenia. W obwodach wilgotnych i przy urządzeniach stałych zwykle łączy się ochronę nadprądową z różnicowoprądową i sprawdza obie rzeczy osobno.
Przeczytaj również: Bezpiecznik B16 a C16: kluczowe różnice, zastosowanie i konsekwencje wyboru
Jeśli wynik obliczeń znajduje się blisko granicy, warto spojrzeć nie tylko na nominał, lecz także na sposób pracy urządzenia w ciągu dnia. To prowadzi prosto do najczęstszych błędów, które zmieniają sens nawet poprawnie policzonego wyniku.
Jakie błędy i wyjątki najczęściej zmieniają wynik?
Najczęściej psują go prądy rozruchowe, nieuwzględniony cosφ, zbyt długi przewód i sumowanie odbiorników, które nie pracują jednocześnie. W polskich realiach największą pułapką jest też mylenie zabezpieczenia głównego z obwodowym: to, co działa dla całego mieszkania, nie musi pasować do jednego gniazda, jednej pompy albo jednego urządzenia grzewczego. Dobór „na oko” prawie zawsze kończy się albo zbyt częstym wybijaniem, albo zbyt słabą ochroną.
Silniki i elektronika mocy
Urządzenia z silnikiem, sprężarką, falownikiem albo układem łagodnego startu potrafią pobrać znacznie większy prąd na ułamku sekundy niż podczas pracy ustalonej. Z tego powodu wynik wyliczony wyłącznie z mocy może być poprawny matematycznie, ale zbyt ciasny praktycznie. W takich przypadkach lepiej sprawdza się charakterystyka C albo osobny obwód z większą rezerwą, zamiast dopychania instalacji do granicy.
Długi przewód i mieszane obciążenie
Im dłuższa trasa przewodu, tym większe ryzyko spadku napięcia i większa szansa, że zabezpieczenie będzie „dobrze policzone” tylko na papierze. Jeśli na jednym obwodzie pracują jednocześnie gniazda, oświetlenie i urządzenie o dużej mocy, sumuje się nie tylko moc, ale też różne profile pracy. W takich warunkach bezpiecznik ma sens tylko wtedy, gdy przewód, przekrój, sposób ułożenia i spodziewany prąd zostały sprawdzone razem.
Kiedy trzeba zmienić projekt
Jeśli obliczenie prowadzi do wartości wyższej niż dopuszcza przewód albo standardowa aparatura, rozwiązaniem nie jest większy bezpiecznik, tylko osobny obwód, większy przekrój albo zasilanie trójfazowe. To właśnie dlatego porządny dobór zabezpieczenia zaczyna się od listy odbiorników, a kończy na sprawdzeniu całego toru zasilania, nie na samym wzorze. Przy urządzeniach typu bojler, płyta, piekarnik, klimatyzator czy ładowarka samochodu elektrycznego różnica między teorią a praktyką bywa bardzo odczuwalna.
Przeczytaj również: Jak dobrać bezpiecznik do bojlera - poradnik i obliczenia
- Spisz moc wszystkich odbiorników z tabliczek znamionowych lub instrukcji.
- Ustal napięcie i układ, czyli 230 V dla jednofazowego albo 400 V dla trójfazowego.
- Policz prąd ze wzoru jednofazowego albo trójfazowego.
- Dodaj rezerwę 1,25 dla bezpiecznego zapasu przy pracy ciągłej.
- Sprawdź przewód i charakterystykę, zanim wybierzesz nominał aparatu.
- Zaokrąglij do najbliższego wyższego standardu tylko wtedy, gdy instalacja to wytrzyma.
Najbezpieczniej dobiera się zabezpieczenie od prądu obciążenia, sprawdzając jeszcze przewód, charakterystykę i prądy rozruchowe, bo dopiero ten zestaw pokazuje rzeczywisty limit obwodu.
