W elektronice zworka to niewielki element, który pozwala połączyć dwa punkty na płytce i w prosty sposób zmienić sposób działania układu. Dzięki niej można wybrać napięcie zasilania, adres magistrali, tryb pracy albo odłączyć fragment obwodu bez przebudowy całego projektu. To drobiazg, ale w praktyce potrafi oszczędzić sporo czasu, zwłaszcza przy prototypach i modułach do majsterkowania.
Najważniejsze rzeczy, które warto wiedzieć na start
- Zwora służy do zamknięcia albo otwarcia połączenia na płytce drukowanej.
- Najczęściej spotkasz wersję na 2 lub 3 piny, mostek lutowniczy oraz krótki przewód jumper.

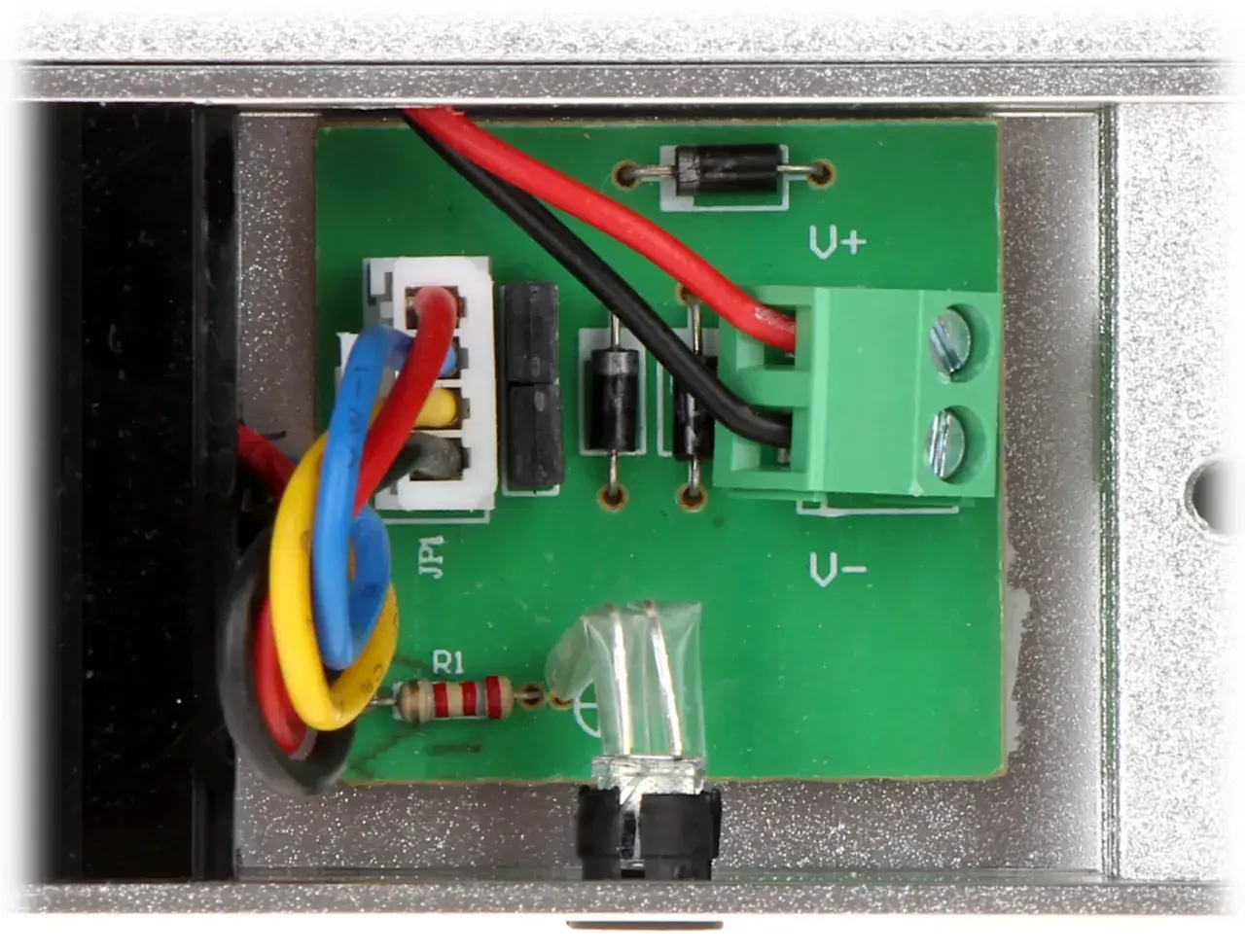

- Na laminacie bywa oznaczona jako JP1, J1, J2 albo podobnie.
- W popularnych projektach hobbystycznych bardzo często używa się rastra 2,54 mm.
- Przed zmianą ustawienia najlepiej odłączyć zasilanie i sprawdzić opis w dokumentacji.
- Po każdej zmianie warto zrobić szybki test miernikiem, żeby uniknąć przypadkowego zwarcia.
Jak działa zwora na płytce drukowanej
Najprościej ujmując, to ręcznie sterowany mostek elektryczny. Gdy jest założona lub zlutowana, sygnał płynie między wskazanymi punktami. Gdy ją zdejmiesz, przetniesz ścieżkę połączenia i układ przechodzi w inny stan. Właśnie dlatego takie rozwiązanie jest tak wygodne w elektronice użytkowej i przy projektach DIY: jeden mały element potrafi decydować o całej konfiguracji modułu.
W praktyce spotykam dwa podstawowe stany: otwarty i zamknięty. Otwarty oznacza brak połączenia, zamknięty - pełny kontakt między stykami. Producent często ustawia płytkę w stanie domyślnym, a użytkownik zmienia go dopiero wtedy, gdy potrzebuje innego trybu pracy. To ważne, bo nie chodzi tu o „dowolne połączenie” - trzeba wiedzieć, które piny mają zostać zwarte i jaki efekt da taka zmiana.
Jeśli dopiero zaczynasz, zwracaj uwagę na oznaczenia przy padach. Opisy typu 1-2, 2-3 albo napisy JP1 i JP2 nie są dekoracją, tylko instrukcją konfiguracji. Kiedy już to zrozumiesz, łatwiej odróżnisz prosty element połączeniowy od innych drobnych części na PCB.
To dobry moment, żeby przejść od samej zasady działania do tego, jak wyglądają najczęstsze odmiany i kiedy każda z nich ma sens.
Najczęstsze rodzaje i czym się różnią
W sklepach i dokumentacji spotkasz kilka wariantów tego samego pomysłu. Różnią się wyglądem, sposobem montażu i tym, jak łatwo można je przestawić. Z mojego doświadczenia największe znaczenie ma nie nazwa, tylko to, czy zwora ma służyć do testów, stałej konfiguracji czy szybkiej zmiany ustawień w gotowym urządzeniu.
| Rodzaj | Jak wygląda | Do czego służy | Na co uważać |
|---|---|---|---|
| Nakładka na 2 piny | Mały kaptur założony na dwa wyprowadzenia | Szybkie włączanie lub wyłączanie opcji | Łatwo ją zgubić i założyć w złej pozycji |
| Nakładka na 3 piny | Element przesuwany na środkowy i jeden z bocznych pinów | Wybór jednej z dwóch konfiguracji | Trzeba dokładnie czytać oznaczenia 1-2 albo 2-3 |
| Mostek lutowniczy | Dwa pola połączone cienką warstwą cyny | Stała lub półstała konfiguracja na płytce | Trudniejszy do cofnięcia niż wersja z kapturkiem |
| Przewód jumper | Krótki kabel z końcówkami żeńskimi lub męskimi | Prototypowanie, breadboardy, szybkie testy | Mniej pewny mechanicznie niż rozwiązanie lutowane |
| Rezystor 0 Ω | Element wyglądający jak mały rezystor | Rola mostka w produkcji seryjnej | Nie daje wygody ręcznego przełączania |
W prototypach najwygodniejszy jest raster 2,54 mm, bo pasuje do wielu płytek rozwojowych i większości popularnych goldpinów. W gotowych urządzeniach częściej spotyka się rozwiązania lutowane, bo zajmują mniej miejsca i nie poluzują się podczas pracy. Właśnie ten kompromis między wygodą a trwałością decyduje o wyborze konkretnego wariantu.
Kiedy już wiesz, z jakim typem masz do czynienia, pozostaje najważniejsza rzecz: jak ustawić go poprawnie, żeby nie uszkodzić układu. W praktyce to właśnie tu pojawia się najwięcej niepotrzebnych pomyłek.
Jak poprawnie ją ustawić krok po kroku
Jeśli mam opisać cały proces w najprostszy możliwy sposób, robię to zawsze w tej samej kolejności:
- Odłącz zasilanie. To nie jest detal. Przy zmianie konfiguracji nie chcesz, żeby układ pracował pod napięciem.
- Odszukaj oznaczenie na płytce. Szukaj napisów takich jak JP1, J1, J2, 1-2 lub 2-3.
- Sprawdź dokumentację. Ten sam wygląd fizyczny może oznaczać zupełnie inną funkcję w dwóch różnych modułach.
- Załóż, przesuń albo zlutuj element. Przy wersji na piny ważna jest poprawna pozycja, przy wersji lutowanej - ilość cyny i jakość połączenia.
- Zmierz ciągłość obwodu. Miernik z funkcją testu ciągłości szybko pokaże, czy połączenie faktycznie jest zamknięte.
- Uruchom układ dopiero na końcu. Najpierw kontrola, potem zasilanie.
W wersji 2-pin sprawa jest prosta: nakładka łączy dwa styki albo nie łączy ich wcale. W wersji 3-pin trzeba uważać bardziej, bo środek zwykle łączy się z jednym z boków, a nie z oboma naraz. W praktyce to właśnie ten wariant najczęściej pozwala przełączać tryby pracy bez wymiany części.
Jeśli pracujesz z mostkiem lutowniczym, nie dokładaj zbyt dużo cyny. Taki punkt ma być pewnym połączeniem, a nie wielką kulką metalu. Wystarczy cienka, błyszcząca warstwa, która łączy dwa pola bez rozlewania się na sąsiednie ścieżki.
Gdy opanujesz samą technikę, szybko zauważysz, że to rozwiązanie wraca w wielu różnych urządzeniach. I właśnie tam widać najlepiej, po co ten element w ogóle istnieje.
Gdzie w praktyce spotkasz ją najczęściej
Najczęściej widzę ją w miejscach, gdzie producent chce dać użytkownikowi prosty wybór bez użycia menu, przełącznika lub programowania. To wygodne, bo jedna mała zmiana wystarcza, żeby dostosować urządzenie do konkretnego zastosowania. Oto typowe przykłady:
- Wybór napięcia 3,3 V albo 5 V - przy modułach logicznych i konwerterach poziomów.
- Zmiana adresu I2C - gdy na jednej magistrali pracuje kilka identycznych czujników.
- Przełączanie torów UART, SPI lub podobnych interfejsów - szczególnie na płytkach rozwojowych i shieldach.
- Włączanie rezystorów podciągających - przy czujnikach i modułach komunikacyjnych.
- Tryb serwisowy lub testowy - w sprzęcie, który musi mieć ukryty wariant konfiguracji.
W projektach hobbystycznych taki element jest bardzo praktyczny, bo pozwala testować kilka wariantów bez lutowania całej płytki od nowa. W sprzęcie produkcyjnym pełni z kolei rolę prostego ustawienia fabrycznego. To dobre rozwiązanie, ale tylko wtedy, gdy użytkownik wie, co zmienia. Bez tego łatwo odwrócić działanie układu zamiast je poprawić.
Skoro już wiesz, gdzie go spotkasz, warto przejść do błędów, które w mojej praktyce pojawiają się najczęściej i zwykle kosztują najwięcej czasu.
Najczęstsze błędy, które powodują kłopoty
Większość problemów nie wynika z samej zwory, tylko z pośpiechu. Najbardziej typowe potknięcia wyglądają tak:
- Zmiana ustawienia pod napięciem. To najprostsza droga do niestabilnej pracy albo uszkodzenia modułu.
- Oparcie się na wyglądzie zamiast na opisie. Dwa podobne moduły mogą mieć inne domyślne połączenia.
- Pomylenie pozycji 1-2 z 2-3. Przy 3 pinach to klasyczny błąd początkujących.
- Brak testu miernikiem. Sama obecność kapturka nie gwarantuje poprawnego kontaktu.
- Za dużo cyny przy wersji lutowanej. Nadmiar łatwo robi mostek tam, gdzie nie powinien się pojawić.
- Brak zdjęcia lub notatki przed zmianą. Potem trudno wrócić do poprzedniej konfiguracji.
Najbardziej kosztowny błąd to zwykle nie sam montaż, tylko błędne założenie, że „to przecież tylko mały element”. W elektronice właśnie takie drobiazgi potrafią zdecydować o tym, czy moduł działa stabilnie, czy zachowuje się losowo. Dlatego zawsze powtarzam: jeśli coś ma wpływ na zasilanie albo komunikację, lepiej poświęcić dodatkową minutę na kontrolę.
Zostaje jeszcze ostatni etap, który naprawdę warto mieć w nawyku przed pierwszym uruchomieniem.
Trzy rzeczy, które sprawdzam tuż przed podaniem zasilania
Jeśli mam być praktyczny, najwięcej problemów rozwiązuje krótki finałowy przegląd. Sprawdzam, czy ustawienie zgadza się z opisem na laminacie, czy układ ma właściwe napięcie pracy i czy pozycja nie została zmieniona przypadkowo podczas montażu albo transportu. To dosłownie chwila pracy, a często chroni moduł przed błędem, który później wygląda jak awaria, choć w rzeczywistości jest tylko źle ustawionym połączeniem.
- Porównuję położenie elementu z nadrukiem na płytce i dokumentacją.
- Miernikiem potwierdzam, że połączenie jest tam, gdzie powinno być.
- Zapisuję lub fotografuję ustawienie, jeśli wiem, że będę do niego wracał.
To właśnie ten prosty nawyk robi największą różnicę w pracy z elektroniką amatorską i serwisową. Dzięki niemu mały element przestaje być źródłem losowych błędów, a staje się zwykłym narzędziem konfiguracji, które po prostu robi swoje.
