Tranzystor to jeden z tych elementów, które robią w elektronice ogromną różnicę, choć z zewnątrz wyglądają niepozornie. Wyjaśniam, co to jest tranzystor, jak działa i po co stosuje się go w układach, które spotyka się w domu, warsztacie i sprzęcie codziennego użytku. Zobaczysz też, kiedy pełni rolę przełącznika, a kiedy wzmacnia sygnał, bo właśnie to rozróżnienie porządkuje cały temat od pierwszego czytania.
Najważniejsze rzeczy, które warto zapamiętać
- Tranzystor steruje przepływem prądu lub napięcia, zamiast działać jak zwykły przewód.
- W praktyce najczęściej pracuje jako przełącznik albo wzmacniacz.
- W podstawach elektroniki najczęściej spotkasz BJT i MOSFET, a w mocy także IGBT.
- Dobór elementu zależy od napięcia, prądu, sposobu sterowania i strat ciepła.
- Początkujący najczęściej mylą wyprowadzenia, obudowy i parametry graniczne.
- W prostych projektach liczy się nie tylko sam tranzystor, ale też elementy wokół niego: rezystory, diody i chłodzenie.
Jak działa tranzystor w prostym układzie
Najprościej mówiąc, tranzystor działa jak elektroniczny zawór. Niewielki sygnał sterujący decyduje o tym, czy większy prąd popłynie przez układ, czy zostanie mocno ograniczony. To nie jest zwykły przewód ani mechaniczny przełącznik, tylko półprzewodnik, który potrafi reagować dużo szybciej i dokładniej.
W praktyce spotkasz dwa podstawowe sposoby sterowania. W tranzystorze bipolarnym, czyli BJT, mały prąd bazy reguluje większy prąd między kolektorem i emiterem. W MOSFET-cie napięcie na bramce otwiera lub zamyka kanał przewodzenia między drenem i źródłem. Dla początkującego ważne jest jedno: oba typy robią podobną rzecz, ale robią ją inaczej.
Przełącznik
W roli przełącznika tranzystor pracuje w dwóch stanach: prawie całkowicie wyłączony albo prawie całkowicie włączony. Taki sposób pracy jest idealny do sterowania diodami LED, przekaźnikami, wentylatorami czy małymi silnikami. Właśnie dlatego w nowoczesnej elektronice często zastępuje klasyczne rozwiązania mechaniczne.
Przeczytaj również: Kontakty do kuchni: Jak prawidłowo rozmieścić gniazdka elektryczne
Wzmacniacz
W roli wzmacniacza tranzystor bierze słaby sygnał wejściowy i wykorzystuje energię z zasilania, żeby uzyskać mocniejszy sygnał na wyjściu. To ważne rozróżnienie: tranzystor nie „tworzy” energii, tylko ją kontroluje. Dzięki temu możesz wzmocnić sygnał z mikrofonu, czujnika albo gitary, zanim trafi do dalszej części układu.
Jeśli zapamiętasz tylko jedną rzecz z tego fragmentu, niech będzie prosta: tranzystor nie działa sam z siebie, tylko zawsze w konkretnym układzie i w określonym celu. Gdy to już jest jasne, łatwiej zobaczyć, gdzie taki element rzeczywiście pracuje na co dzień.
Gdzie tranzystor pracuje na co dzień
Najłatwiej zrozumieć tranzystor nie przez definicję, ale przez zastosowanie. W domowej elektronice odpowiada za włączanie obciążeń, stabilizowanie pracy układu i wzmacnianie sygnałów, które same w sobie są zbyt słabe, żeby uruchomić coś większego.
- Zasilacze impulsowe - tranzystory przełączają prąd bardzo szybko, dzięki czemu układ działa sprawnie i nie grzeje się tak mocno jak stare rozwiązania.
- Sterowanie LED-ami i taśmami LED - mały sygnał z kontrolera może włączać większe obciążenie przez MOSFET.
- Napędy silników i wentylatorów - tranzystor pozwala bezpiecznie regulować moc zamiast podawać pełne zasilanie na sztywno.
- Układy audio - w torze sygnałowym tranzystor wzmacnia słaby sygnał z mikrofonu, gitary lub czujnika.
- Logika cyfrowa - miliony tranzystorów budują bramki logiczne, z których składają się procesory i pamięci.
Ja najczęściej tłumaczę to tak: tranzystor jest pomostem między małą elektroniką sterującą a większym obciążeniem, które wymaga już więcej prądu albo większej kontroli. I właśnie dlatego trudno znaleźć nowoczesne urządzenie, które nie korzysta z niego choćby pośrednio. Skoro wiesz już, gdzie pracuje, przyjrzyjmy się temu, jakie ma odmiany.
Najważniejsze rodzaje tranzystorów
Do podstaw wystarczy znać kilka rodzin, bo to one pojawiają się najczęściej w schematach i w praktyce warsztatowej. Najważniejsze są tranzystory bipolarne i polowe, a różnica między nimi nie jest akademickim detalem, tylko czymś, co wpływa na sterowanie, straty mocy i dobór elementów dodatkowych.
| Rodzaj | Jak działa | Gdzie się sprawdza | O czym pamiętać |
|---|---|---|---|
| BJT NPN | Mały prąd bazy steruje większym prądem kolektora | Proste przełączanie i wzmacnianie sygnałów | Wymaga poprawnego doboru rezystora bazy |

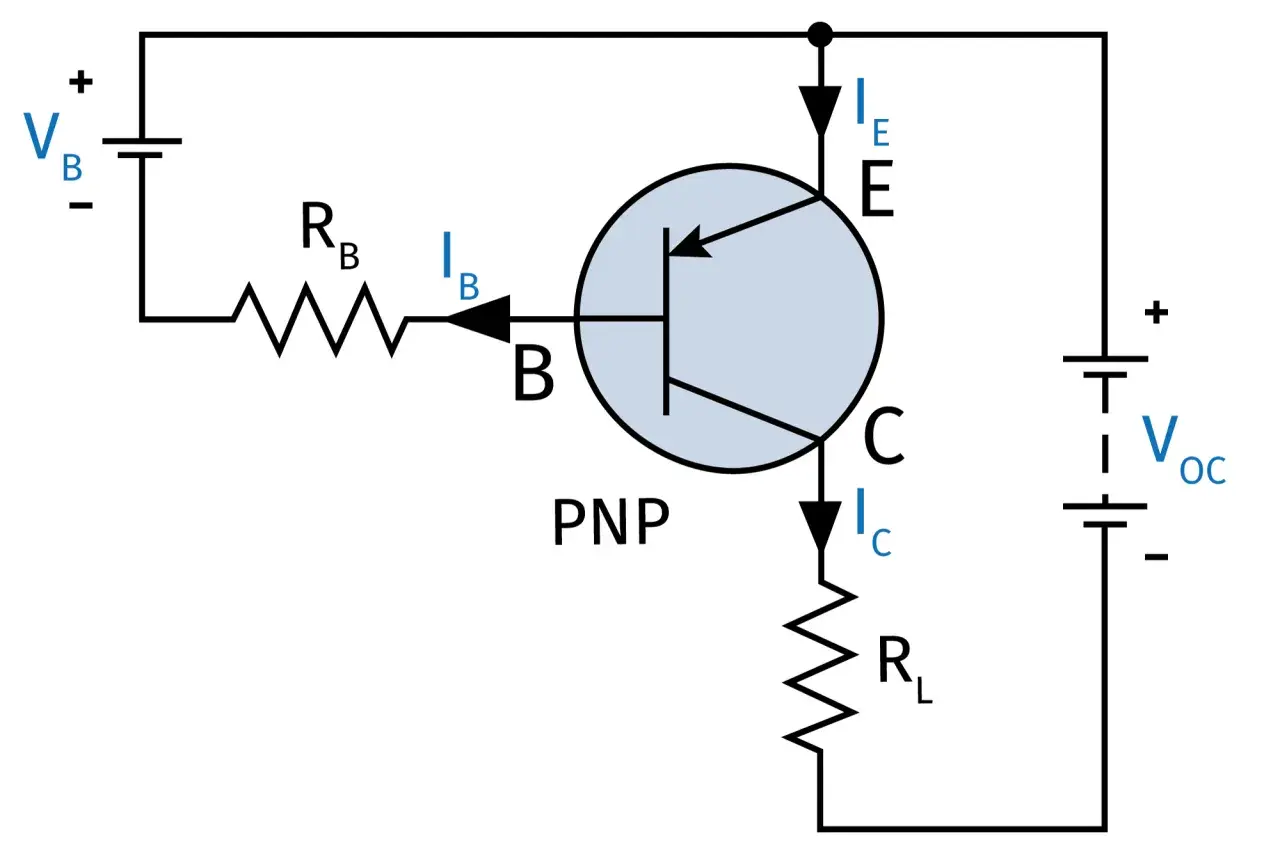

| BJT PNP | Działa odwrotnie do NPN | Układy z inną polaryzacją, czasem sterowanie od strony plusa | Łatwo pomylić kierunek pracy z NPN |
| MOSFET N-kanałowy | Napięcie na bramce otwiera kanał przewodzenia | Włączanie obciążeń, szczególnie przy większym prądzie | Dobry wybór, gdy liczy się mała strata mocy |
| MOSFET P-kanałowy | Napięcie na bramce zamyka lub otwiera kanał po stronie plusa | Prostsze sterowanie wysokiej strony | Często ma większe straty niż N-kanałowy |
| IGBT | Łączy cechy tranzystora i sterowania mocy | Wyższe napięcia i moce, na przykład w falownikach | To bardziej element do zastosowań energetycznych niż do prostych projektów |
W praktyce najczęściej wybór sprowadza się do BJT albo MOSFET-a. Pierwszy bywa wygodny w prostych układach sygnałowych, drugi zwykle lepiej radzi sobie jako szybki i wydajny klucz mocy. Z samej nazwy jeszcze niewiele wynika, dlatego następny krok to umiejętność czytania symbolu i obudowy.
Jak czytać symbol i obudowę tranzystora
Symbol na schemacie pokazuje zasadę działania, ale nie mówi wszystkiego o rzeczywistym elemencie. Dwa tranzystory mogą mieć podobny rysunek na papierze, a w praktyce różnić się wyprowadzeniami, napięciem pracy, dopuszczalnym prądem i mocą strat. To właśnie tutaj początkujący najczęściej popełniają kosztowne pomyłki.
W warsztacie przydaje się prosta zasada: obudowa nie jest równoznaczna z typem. Możesz spotkać małe elementy sygnałowe w obudowie TO-92, elementy mocy w TO-220 oraz wersje SMD, takie jak SOT-23. Sama forma zewnętrzna mówi tylko tyle, gdzie i jak dany element jest montowany.
- TO-92 - mała obudowa przewlekana, często używana w prostych układach sygnałowych.
- TO-220 - większa obudowa mocy, zwykle z możliwością przykręcenia do radiatora.
- SOT-23 - bardzo mała obudowa SMD, częsta w nowoczesnej elektronice.
Przed wlutowaniem zawsze sprawdzam datasheet, czyli kartę katalogową. To ona podaje kolejność nóżek, maksymalne napięcie, prąd i moc, a także warunki chłodzenia. W schemacie wszystko może wyglądać prosto, ale w praktyce to właśnie te szczegóły decydują, czy układ zadziała od razu, czy spali się po kilku sekundach. A skoro to już jasne, przejdźmy do błędów, które najczęściej psują pierwszy projekt.
Najczęstsze błędy przy pierwszym kontakcie z tranzystorem
W przypadku tranzystorów nie ma jednej „magicznej” awarii. Najczęściej problem wynika z drobiazgu: złego typu elementu, pomylonych wyprowadzeń albo zbyt ambitnego obciążenia. Właśnie dlatego przy pierwszych projektach warto patrzeć na cały układ, a nie tylko na sam komponent.
- Mylenie typu elementu - NPN to nie to samo co PNP, a MOSFET N-kanałowy nie zachowuje się jak P-kanałowy. Podobna obudowa nie oznacza tej samej pracy.
- Zakładanie, że każda nóżka jest zamienialna - kolektor, emiter, dren, źródło i bramka mają konkretne role. Ich pomieszanie często kończy się brakiem działania albo uszkodzeniem układu.
- Brak rezystora sterującego - w BJT zwykle potrzebny jest rezystor bazy, a w MOSFET-cie często przydaje się rezystor w bramce i rezystor ściągający do masy.
- Ignorowanie strat ciepła - nawet poprawnie działający tranzystor może się przegrzać, jeśli pracuje blisko granicy swoich parametrów.
- Brak diody przy cewce - gdy sterujesz przekaźnikiem, elektromagnesem albo silnikiem, potrzebujesz zabezpieczenia przed przepięciem indukcyjnym.
- Oczekiwanie idealnego przełączania - w realnym układzie zawsze są spadki napięcia, opóźnienia i ograniczenia wynikające z konstrukcji elementu.
Ja lubię przypominać jedną prostą rzecz: tranzystor rzadko psuje się „sam z siebie”, częściej dostaje zły sygnał, zbyt duży prąd albo nie ma warunków do bezpiecznej pracy. Gdy to rozumiesz, łatwiej też dobrać element do własnego projektu, zamiast zgadywać na oko.
Jak dobrać tranzystor do prostego projektu
Dobór tranzystora nie musi być skomplikowany, jeśli podejdziesz do niego po kolei. Najpierw ustalasz, czy potrzebujesz przełączania, czy wzmacniania. Potem sprawdzasz napięcie, prąd, sposób sterowania i zapas bezpieczeństwa. Dopiero na końcu patrzysz na obudowę i wygodę montażu.
| Potrzeba | Rozsądny wybór | Na co uważać |
|---|---|---|
| Sterowanie taśmą LED 12 V | MOSFET N-kanałowy typu logic-level | Sprawdź, czy w pełni otwiera się przy napięciu sterującym z mikrokontrolera |
| Włączanie przekaźnika lub małej cewki | BJT lub MOSFET | Dodaj diodę zabezpieczającą przed przepięciem |
| Prosty tor audio lub sygnał z czujnika | Tranzystor małosygnałowy BJT | Liczy się punkt pracy, a nie tylko sama amplifikacja |
| Wyższa moc lub większe napięcie | Power MOSFET albo IGBT | Sprawdź straty cieplne i sposób chłodzenia |
W praktyce zostawiam zwykle co najmniej 20-30% zapasu względem granicznych parametrów, a przy pracy ciągłej i w cieple nawet więcej. Jeśli obciążenie pobiera 3 A, nie szukam elementu „na styk”, tylko takiego, który realnie zniesie więcej niż wynika z samego opisu. To drobny margines, ale właśnie on często decyduje o trwałości układu.
Dla bardzo prostego przykładu: jeśli chcesz sterować obciążeniem 12 V o prądzie 3 A z mikrokontrolera, to zwykle lepiej sięgnąć po logic-level MOSFET niż po przypadkowy tranzystor „bo ma trzy nóżki”. W elektronice amatorskiej to częsty błąd myślowy, a cena pomyłki bywa większa niż cena samego elementu. Skoro dobór masz już uporządkowany, zostaje ostatnia rzecz, która przydaje się przy naprawach i pierwszym uruchomieniu.
Jak wykorzystać tę wiedzę przy naprawach i własnych projektach
Przy naprawie nie zakładam od razu, że winny jest sam tranzystor. Najpierw sprawdzam, czy na wejściu rzeczywiście pojawia się sygnał sterujący, czy obciążenie nie robi zwarcia i czy wyprowadzenia są zgodne z kartą katalogową. To prostsze niż wymiana elementu „na próbę”, a zwykle daje lepszy wynik.
- Porównuj oznaczenie obudowy z datasheetem, a nie tylko z wyglądem części.
- Sprawdzaj, czy układ ma rezystory sterujące i zabezpieczenie przy obciążeniu indukcyjnym.
- Dotknij radiatora lub zmierz temperaturę, jeśli element pracuje pod obciążeniem dłużej niż kilka sekund.
- Jeśli układ działa niestabilnie, sprawdź też masę, zasilanie i jakość lutowania.
Tranzystor jest podstawą nowoczesnej elektroniki nie dlatego, że jest skomplikowany, tylko dlatego, że daje bardzo precyzyjną kontrolę nad prądem i sygnałem. Jeśli patrzysz na niego jak na sterowany zawór, a nie tajemniczy czarny klocek, większość schematów zaczyna być po prostu czytelna. I właśnie to najbardziej pomaga w majsterkowaniu: mniej zgadywania, więcej świadomego doboru elementów.
