Mostek prostowniczy to fundamentalny element układów elektrycznych, który zamienia prąd zmienny na stały. Jest to proste, ale skuteczne urządzenie składające się z czterech diod. Prawidłowe podłączenie mostka prostowniczego ma kluczowe znaczenie dla jego działania. Układ ten znajduje szerokie zastosowanie w różnych urządzeniach elektronicznych, od prostych zasilaczy po skomplikowane systemy przemysłowe.
Proces instalacji wymaga podstawowej wiedzy technicznej i odpowiednich narzędzi. Najważniejszym aspektem jest zachowanie właściwej polaryzacji podczas montażu oraz dobór odpowiednich komponentów towarzyszących, takich jak kondensatory i rezystory.
Kluczowe informacje:- Mostek składa się z 4 diod połączonych w specyficzny sposób
- Wymaga precyzyjnego lutowania i zachowania polaryzacji
- Musi być dobrany pod względem maksymalnego napięcia i prądu
- Współpracuje z kondensatorem wygładzającym napięcie
- Wymaga odpowiedniego chłodzenia podczas pracy
- Bezpieczeństwo montażu jest kluczowe dla prawidłowego działania
Narzędzia i elementy potrzebne do montażu mostka prostowniczego
Do prawidłowego montażu mostka prostowniczego potrzebne są odpowiednie narzędzia i komponenty. Ich właściwy dobór znacząco wpływa na jakość wykonanej instalacji. Profesjonalne przygotowanie stanowiska pracy to pierwszy krok do skutecznego podłączenia mostka prostowniczego.
- Lutownica (25-40W) - precyzyjne narzędzie z regulacją temperatury do wykonywania połączeń
- Cyna lutownicza (0.8-1mm) - najlepiej z dodatkiem kalafonii
- Multimetr - do weryfikacji połączeń i pomiarów elektrycznych
- Szczypce tnące - do przycinania przewodów i wyprowadzeń elementów
- Kondensator wygładzający - dobrany do parametrów układu
- Rezystor ograniczający - zgodny ze schematem aplikacyjnym
- Przewody połączeniowe - o odpowiednim przekroju
- Radiator - do odprowadzania ciepła z mostka podczas pracy
Narzędzia należy przechowywać w suchym miejscu, zabezpieczone przed wilgocią i kurzem. Regularna konserwacja, szczególnie lutownicy i końcówek pomiarowych multimetru, przedłuży ich żywotność.
Parametry techniczne mostka prostowniczego
Najważniejszymi parametrami mostka prostowniczego są maksymalne napięcie wsteczne i prąd przewodzenia. Te wartości muszą być dobrane z pewnym zapasem w stosunku do rzeczywistych warunków pracy. Dodatkowo istotna jest wartość spadku napięcia na diodach oraz maksymalna temperatura pracy układu.
Wybór odpowiedniego typu mostka zależy głównie od planowanego zastosowania i warunków pracy. Należy zwrócić szczególną uwagę na wartości graniczne parametrów.
| Typ | Napięcie | Prąd | Zastosowanie |
| 1N4004 | 400V | 1A | Małe zasilacze |
| KBPC1010 | 1000V | 10A | Średnie układy |
| GBPC3510 | 1000V | 35A | Przemysłowe |
Dobór odpowiedniego mostka prostowniczego wymaga analizy docelowego zastosowania. Należy uwzględnić warunki pracy oraz wymagania dotyczące niezawodności. Warto wybrać mostek z pewnym zapasem parametrów.
Oznaczenia na mostku prostowniczym
Na obudowie mostka prostowniczego znajdują się charakterystyczne oznaczenia wskazujące sposób podłączenia. Najczęściej spotyka się symbole "+" i "-" dla wyjścia DC oraz znaczniki "~" dla wejścia AC. Producenci stosują również kodowanie kolorystyczne lub strzałki wskazujące kierunek przepływu prądu.
Każdy mostek prostowniczy posiada unikalny kod oznaczający jego parametry elektryczne. Symbol ten zawiera informacje o maksymalnym napięciu i prądzie. Niektóre mostki mają dodatkowo oznaczenie daty produkcji.
Szczególnie istotne jest rozpoznanie oznaczeń temperaturowych i polaryzacji. Te informacje decydują o prawidłowym montażu i bezpiecznej eksploatacji układu.
Przed rozpoczęciem montażu mostka prostowniczego, warto zrobić zdjęcie lub szkic oznaczeń. W razie wątpliwości należy skonsultować się z dokumentacją techniczną.
Jak odczytać symbole na mostku prostowniczym?
Symbole na mostku prostowniczym są standardowe dla wszystkich producentów. Oznaczenie "+" wskazuje wyjście dodatnie DC, zaś "~" oznacza wejścia przemiennego napięcia zasilającego. Strzałki na obudowie pokazują kierunek przepływu prądu przez diody.
Dodatkowe oznaczenia mogą informować o maksymalnej temperaturze pracy, polaryzacji oraz wymaganym sposobie montażu. Te informacje są kluczowe dla bezpiecznej instalacji.
Międzynarodowe standardy oznaczeniowe gwarantują jednolitość symboliki. Dzięki temu podłączenie mostka prostowniczego jest intuicyjne i powtarzalne.
Montaż mostka prostowniczego
Przed rozpoczęciem montażu mostka prostowniczego należy przygotować stanowisko pracy i sprawdzić wszystkie komponenty. Czyste i uporządkowane miejsce pracy to podstawa bezpiecznej instalacji.
Temperatura lutownicy powinna być dostosowana do rodzaju użytej cyny. Przewody należy odpowiednio odizolować i przygotować do lutowania.
- Krok 1: Zamocowanie mostka na radiatorze z użyciem pasty termoprzewodzącej

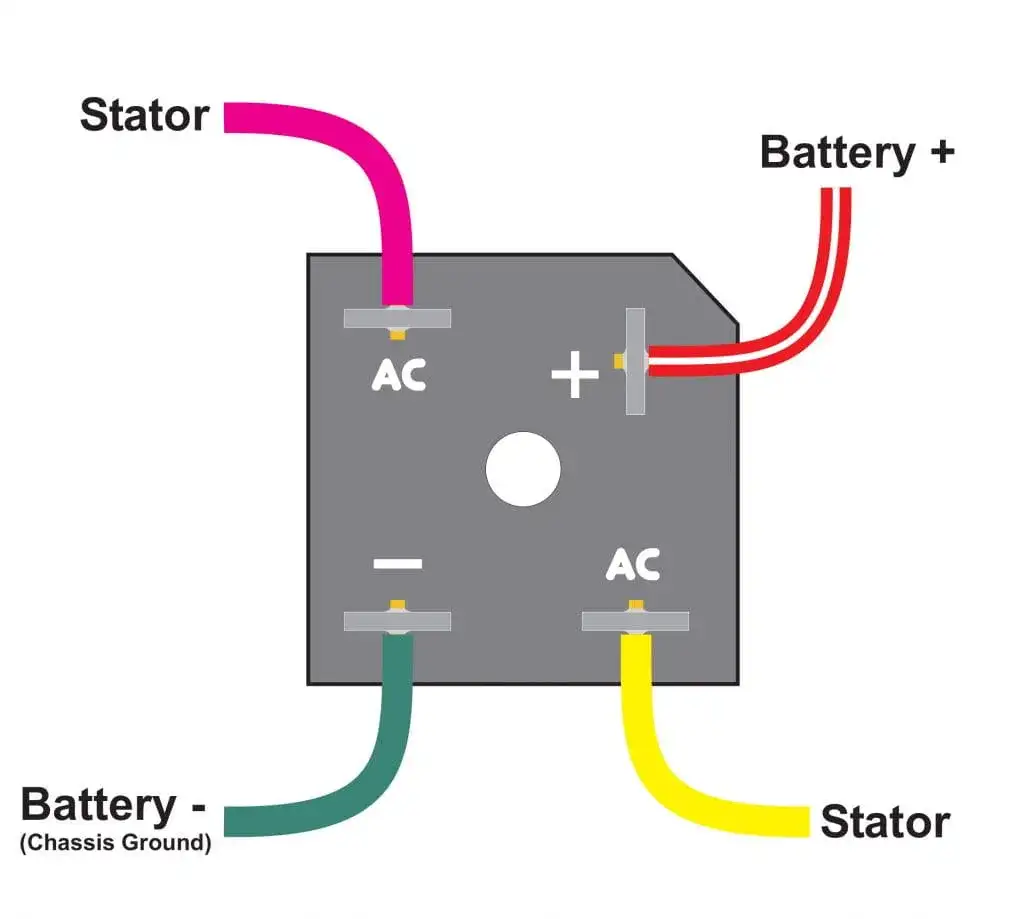

- Krok 2: Podłączenie przewodów wejściowych AC do zacisków oznaczonych "~"
- Krok 3: Instalacja przewodów wyjściowych DC zgodnie z polaryzacją
- Krok 4: Lutowanie połączeń z zachowaniem odpowiedniej temperatury
- Krok 5: Sprawdzenie mechanicznej stabilności połączeń
Po zakończeniu montażu należy dokładnie sprawdzić wszystkie połączenia. Szczególną uwagę trzeba zwrócić na jakość lutowania i brak zwarć.
Podłączenie kondensatora wygładzającego

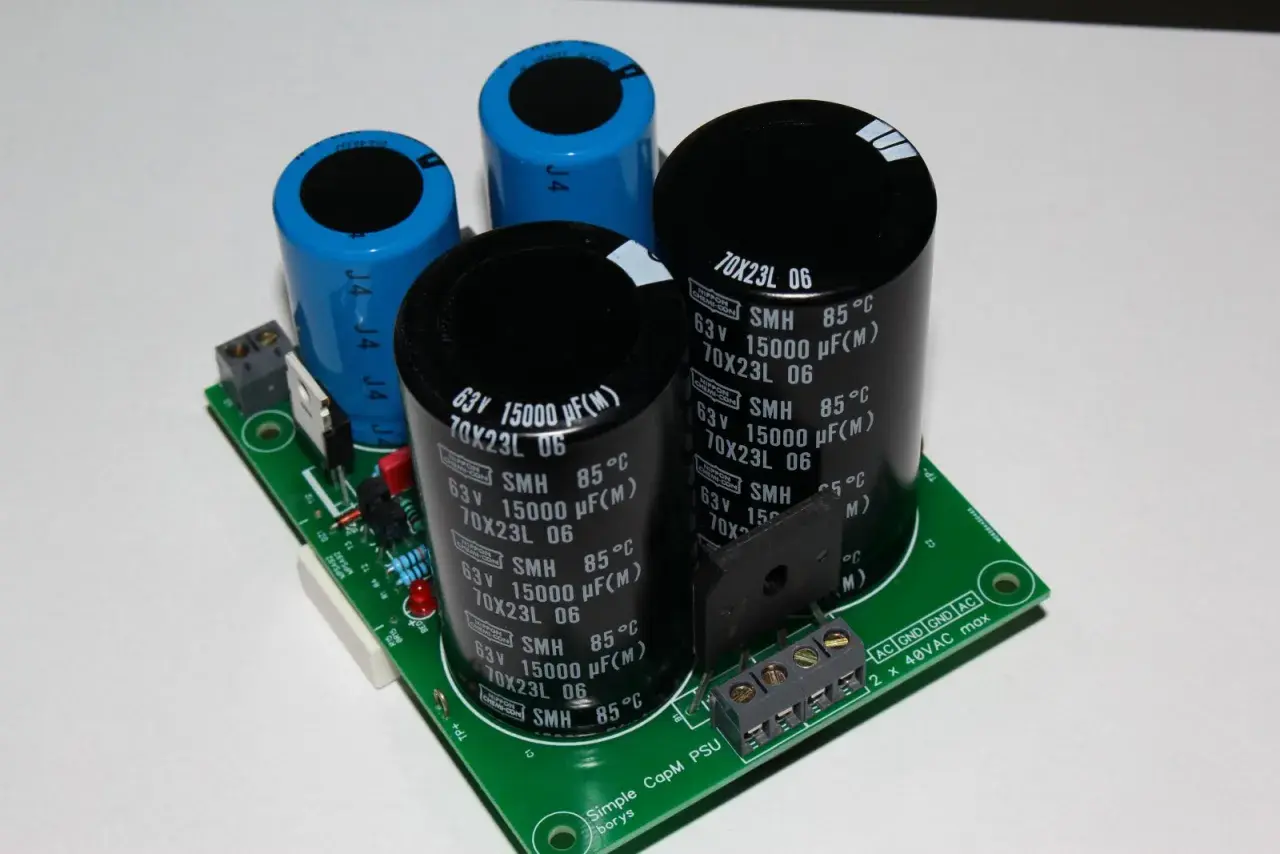

Kondensator wygładzający jest kluczowym elementem przy podłączaniu mostka prostowniczego. To on odpowiada za redukcję tętnień napięcia wyjściowego i stabilizację pracy układu. W zależności od wymagań, można zastosować jeden duży lub kilka mniejszych kondensatorów połączonych równolegle.
Dobór pojemności kondensatora zależy od prądu obciążenia i dopuszczalnego poziomu tętnień. Typowe wartości mieszczą się w przedziale od 1000 do 10000 µF. Napięcie pracy kondensatora powinno być o minimum 20% wyższe niż napięcie wyjściowe układu.
Schemat podłączenia mostka prostowniczego wymaga precyzyjnego połączenia kondensatora. Należy bezwzględnie przestrzegać polaryzacji kondensatora elektrolitycznego. Końcówkę dodatnią łączymy z plusem mostka, a ujemną z minusem.
Montaż rezystora ograniczającego
Rezystor ograniczający prąd dobieramy na podstawie maksymalnego prądu obciążenia. Jego wartość powinna zapewnić ograniczenie prądu rozruchowego i ochronę mostka prostowniczego. Moc rezystora musi być odpowiednio dobrana, aby uniknąć jego przegrzania.
Typowe wartości rezystorów ograniczających mieszczą się w przedziale 1-10Ω. Należy pamiętać o odpowiednim zapasie mocy, zwykle przyjmuje się wartość dwukrotnie wyższą niż obliczona.
Montaż rezystora wykonujemy szeregowo z wejściem mostka. Połączenia lutujemy starannie, zapewniając dobrą przewodność i wytrzymałość mechaniczną.
Weryfikacja poprawności połączeń
Po zakończeniu instalacji mostka prostowniczego konieczne jest dokładne sprawdzenie wszystkich połączeń. Pierwszym krokiem jest kontrola wizualna - szukamy zimnych lutów, zwarć i nieprawidłowości w ułożeniu elementów.
Następnie wykonujemy pomiary multimetrem. Sprawdzamy rezystancję między poszczególnymi punktami układu, zwracając szczególną uwagę na brak zwarć między wejściem a wyjściem.
Ostatnim etapem jest test pod napięciem, rozpoczynając od niższych wartości. Monitorujemy temperaturę elementów i napięcie wyjściowe.
| Punkt pomiarowy | Napięcie | Rezystancja | Stan prawidłowy |
| Wejście AC | 230V | >1MΩ | Brak zwarcia |
| Wyjście DC | 325V | >100kΩ | Stabilne |
| Masa-obudowa | 0V | >10MΩ | Izolacja |
Najczęstsze błędy przy podłączaniu mostka
Najpoważniejszym błędem przy podłączaniu mostka prostowniczego jest nieprawidłowa polaryzacja elementów. Odwrotne podłączenie diod lub kondensatora elektrolitycznego prowadzi do natychmiastowego uszkodzenia układu. Kolejnym częstym problemem jest niedostateczne chłodzenie i brak radiatora.
Niedokładne lutowanie i używanie zbyt cienkiej cyny może skutkować zimnymi lutami. To z kolei prowadzi do przegrzewania się połączeń i niestabilnej pracy układu. Brak lub niewłaściwy dobór kondensatora wygładzającego skutkuje wysokim poziomem tętnień napięcia wyjściowego.
Często popełnianym błędem jest też pomijanie rezystora ograniczającego prąd rozruchowy. Montaż mostka prostowniczego bez tego elementu naraża układ na uszkodzenie podczas włączania zasilania.
By uniknąć tych problemów, należy dokładnie przestrzegać instrukcji montażu mostka prostowniczego. Każdy element powinien być starannie dobrany i zamontowany zgodnie ze schematem. Wszystkie połączenia muszą być wykonane solidnie i sprawdzone przed uruchomieniem.
Warto też regularnie kontrolować temperaturę pracy układu. Przegrzewanie się elementów może świadczyć o błędach montażowych lub niewłaściwym doborze komponentów.
Zasady bezpieczeństwa
Podczas podłączenia mostka prostowniczego bezpieczeństwo jest priorytetem. Wszystkie prace montażowe wykonujemy przy odłączonym zasilaniu. Przed każdym testem sprawdzamy, czy kondensatory są rozładowane.
Używanie transformatora separującego znacząco zwiększa bezpieczeństwo pracy. Pozwala to uniknąć ryzyka porażenia podczas testów i pomiarów. Stanowisko pracy powinno być suche i dobrze oświetlone.
Praktyczny przewodnik podłączenia mostka prostowniczego wymaga stosowania odpowiednich narzędzi izolowanych. Lutownica musi mieć sprawne uziemienie, a przewody zasilające nie mogą mieć uszkodzonej izolacji.
W przypadku zauważenia nieprawidłowości, takich jak dym czy nietypowe dźwięki, należy natychmiast odłączyć zasilanie. Diagnostykę i naprawę przeprowadzamy dopiero po całkowitym rozładowaniu układu.
Zawsze należy mieć pod ręką podstawowe środki ochrony osobistej. Okulary ochronne i rękawice izolacyjne to minimum podczas pracy z układami elektrycznymi.
Używanie rękawic elektroizolacyjnych i okularów ochronnych jest obowiązkowe podczas testów pod napięciem. Warto też mieć pod ręką podstawowe środki pierwszej pomocy.
Co musisz zapamiętać o podłączaniu mostka prostowniczego
Podłączenie mostka prostowniczego wymaga systematycznego podejścia i uwagi na każdym etapie montażu. Kluczowe jest prawidłowe odczytanie oznaczeń, dobór odpowiednich komponentów i zachowanie zasad bezpieczeństwa. Używanie właściwych narzędzi i dokładne wykonanie połączeń lutowanych znacząco wpływa na niezawodność układu.
Szczególnie istotne jest zwrócenie uwagi na poprawną polaryzację elementów oraz montaż układu chłodzenia. Schemat podłączenia mostka prostowniczego musi być dokładnie przestrzegany, a każde połączenie starannie sprawdzone przed uruchomieniem. Pamiętaj o kondensatorze wygładzającym i rezystorze ograniczającym - te elementy są niezbędne dla prawidłowej pracy układu.
Nie zapomnij o regularnej kontroli temperatury pracy i pomiarach elektrycznych. Montaż mostka prostowniczego to nie tylko sama instalacja, ale także właściwa weryfikacja i testowanie. Tylko kompleksowe podejście gwarantuje bezpieczną i długotrwałą pracę układu.
