W elektronice ferryt jest prostym, ale bardzo skutecznym sposobem na ujarzmienie zakłóceń: pomaga w transformatorach, dławikach i na kablach, gdy układ zaczyna siać albo zbierać szum. Rdzeń ferrytowy nie działa jak magiczny dodatek do przewodu, tylko jak materiał o konkretnych właściwościach magnetycznych i stratnych, dobranych do pracy przy wyższych częstotliwościach. W tym tekście wyjaśniam, z czego taki element jest zrobiony, jak tłumi zakłócenia, gdzie ma sens w praktyce i jak go dobrać, żeby rzeczywiście coś zmienił.
Najważniejsze informacje o ferrytach w elektronice
- Ferryt to ceramiczny materiał na bazie tlenku żelaza i dodatków metali, wykorzystywany w elementach magnetycznych oraz filtrach zakłóceń.
- Największą rolę odgrywa przy wysokich częstotliwościach, bo daje dużą impedancję dla szumu, a dla prądu stałego zwykle jest mało „widoczny”.
- W praktyce spotkasz go jako pierścień, tuleję, koralik, rdzeń do transformatora albo klips zakładany na kabel.
- Dobór zależy od częstotliwości zakłócenia, średnicy przewodu, liczby zwojów i materiału ferrytu.
- Nie rozwiąże problemu złego zasilacza, pętli masy ani błędnego prowadzenia przewodów, jeśli to one są źródłem kłopotu.
Czym jest ferryt i z czego powstaje
Ferryt to ceramiczny materiał magnetyczny, zwykle wytwarzany z tlenku żelaza z domieszką innych związków, najczęściej manganu, cynku, niklu albo magnezu. W elektronice używa się go dlatego, że łączy dwa ważne atuty: ma dużą przenikalność magnetyczną, więc dobrze „prowadzi” pole, i jednocześnie wysoką rezystywność, dzięki czemu ogranicza straty od prądów wirowych.
To właśnie odróżnia ferryt od wielu metalowych materiałów magnetycznych. Gdy częstotliwość rośnie, metale szybko zaczynają się grzać i tracić sprawność, a ferryt zachowuje się znacznie lepiej w zakresie, który interesuje elektronikę impulsową, filtrację EMI i przetwornice. W praktyce wybiera się więc nie „jakiś magnes”, tylko materiał dobrany do zadania: jedne odmiany są lepsze przy niższych częstotliwościach, inne przy wyższych.
Jeżeli spojrzysz na to bez technicznego zadęcia, ferryt jest po prostu materiałem, który pozwala sterować polem magnetycznym bez takich strat, jakie dałby zwykły metal. To prowadzi prosto do pytania, co dokładnie robi z prądem i zakłóceniami.
Jak działa ferryt w obwodzie i dlaczego tłumi zakłócenia
W działaniu ferrytu najważniejsza jest impedancja zależna od częstotliwości. Dla składowej stałej i niskich częstotliwości taki element zwykle ma niewielki wpływ, ale dla zakłóceń wysokoczęstotliwościowych jego opór „widoczny” dla sygnału rośnie. Część energii jest magazynowana w polu magnetycznym, a część rozpraszana w postaci ciepła, co pomaga zdusić szum zamiast pozwalać mu rozchodzić się po kablu lub układzie.
W praktyce to działa szczególnie dobrze na zakłócenia przewodzone, czyli takie, które wędrują przewodem, a nie tylko promieniują w powietrzu. Ferryt na kablu ogranicza prąd wspólny, czyli taki, który „płynie razem” po przewodach względem otoczenia. Dlatego ten sam element potrafi pomóc przy kablu zasilającym, USB, HDMI, przewodzie audio albo na wyjściu przetwornicy impulsowej.
Trzeba jednak wiedzieć, gdzie jest granica skuteczności. Producenci podają, że tłumienie zależy od materiału i geometrii, ale w praktyce dla dławików i ferrytów do EMI największy sens ma zwykle obszar od kilku megaherców wzwyż, a dla części zastosowań mocowych spotyka się pracę od kilkudziesięciu kiloherców do dziesiątek megaherców. Najkrócej: ferryt nie jest lekarstwem na wszystko, tylko filtrem na konkretny rodzaj problemu. Skoro wiemy już, jak działa, łatwiej zrozumieć, dlaczego jego forma ma znaczenie.
Jakie formy ferrytów spotkasz najczęściej
W praktyce nie ma jednego „uniwersalnego” ferrytu. Inaczej wygląda element do zakłóceń na gotowym kablu, inaczej rdzeń do transformatora, a jeszcze inaczej część do dławika w zasilaczu. Dobór kształtu mocno wpływa na montaż, skuteczność i łatwość naprawy.
| Forma | Gdzie się sprawdza | Co daje | Ograniczenie |
|---|---|---|---|
| Pierścień | Transformatory, dławiki, filtry w zasilaczach | Dobra efektywność magnetyczna i możliwość nawijania wielu zwojów | Trzeba go nawinąć i zwykle nie nadaje się do szybkiego retrofit-u |
| Klips lub tuleja dzielona | Gotowe przewody, naprawy, szybka redukcja EMI | Łatwy montaż bez lutowania, idealny do testów i doposażania | Musi pasować do średnicy kabla, a jeden obrót nie zawsze wystarczy |
| Koralik | Małe przewody, piny, płytki PCB | Mały rozmiar i dobra filtracja zakłóceń na poziomie sygnału | Ma ograniczoną moc i nie zastąpi większego rdzenia w torze zasilania |
| Rdzeń typu pot | Induktory i transformatory, gdy trzeba ograniczyć rozproszenie pola | Lepsze ekranowanie magnetyczne i porządek w polu | Jest bardziej złożony mechanicznie i droższy w montażu |
| Rdzeń E, U lub I | Zasilacze impulsowe, dławiki, transformatory mocy | Wygodny dobór szczeliny i uzwojenia, dobre przy większej mocy | Wymaga dokładniejszego projektu i policzenia strat |
Ja w praktyce zaczynam od pytania, czy element ma być łatwy do dołożenia, czy raczej ma być częścią zaprojektowanego obwodu. Jeśli chodzi o gotowy sprzęt, najczęściej wygrywają tuleje dzielone i klipsy. Jeśli budujesz układ od zera, większe znaczenie mają pierścienie i kształty stosowane w transformatorach oraz dławikach. To prowadzi do najważniejszego praktycznego pytania: gdzie taki element naprawdę pomaga.
Gdzie ma sens w domu i w typowej elektronice
W domowych naprawach ferryt najczęściej pojawia się tam, gdzie kabel zaczyna zachowywać się jak antena. Typowe przykłady to przewody zasilające monitorów, drukarek, laptopów, routerów, listw LED, audio i urządzeń z zasilaczami impulsowymi. Jeśli po włączeniu sprzętu pojawiają się świsty w głośnikach, śnieżenie obrazu albo zakłócenia radia, ferryt bywa pierwszym, prostym krokiem diagnostycznym.
W elektronice użytkowej ferrytowe elementy stosuje się także na płytkach drukowanych. Tam działają jako filtr na linii zasilania albo sygnałowej, ograniczając zakłócenia, które chcą wrócić do układu albo wyjść poza niego. To ważne zwłaszcza przy przetwornicach impulsowych, gdzie częstotliwość przełączania i szybkie zbocza sygnału potrafią generować naprawdę uporczywy szum.
Najlepiej myśleć o ferrytach jak o narzędziu do redukcji EMI/RFI, czyli zakłóceń elektromagnetycznych i radiowych. Nie naprawią złego prowadzenia masy, nie usuną buczenia 50 Hz z uszkodzonego transformatora i nie zastąpią ekranowania, jeśli problem leży w konstrukcji obudowy. Ale tam, gdzie źródłem jest szybkie przełączanie albo kabel pracujący jak antena, często robią różnicę od razu. Mając to na uwadze, można przejść do doboru konkretnego rozwiązania.
Jak dobrać odpowiedni element do kabla albo układu
Dobór zaczynam od częstotliwości problemu, a nie od samego kształtu. To ważne, bo inny materiał sprawdzi się przy niższych zakłóceniach, a inny przy wyższych. W praktyce ferrytowe mieszanki typu MnZn częściej stosuje się tam, gdzie częstotliwość jest niższa, a NiZn tam, gdzie problem leży wyżej w paśmie. Gdy patrzę na kartę katalogową, nie zatrzymuję się na jednej liczbie w omach, tylko szukam wykresu impedancji w częstotliwości, która mnie interesuje.
- Sprawdź, czy problem dotyczy przewodzonego szumu, czy raczej promieniowania z samego układu.
- Oceń pasmo zakłóceń. Jeśli nie znasz dokładnej częstotliwości, zacznij od podejrzenia źródła: zasilacz impulsowy, przetwornica, silnik, długi kabel.
- Dobierz materiał ferrytu do pasma pracy, a nie tylko do rozmiaru.
- Wybierz średnicę i kształt tak, aby przewód przechodził pewnie, bez luzu i bez mechanicznego naprężenia.

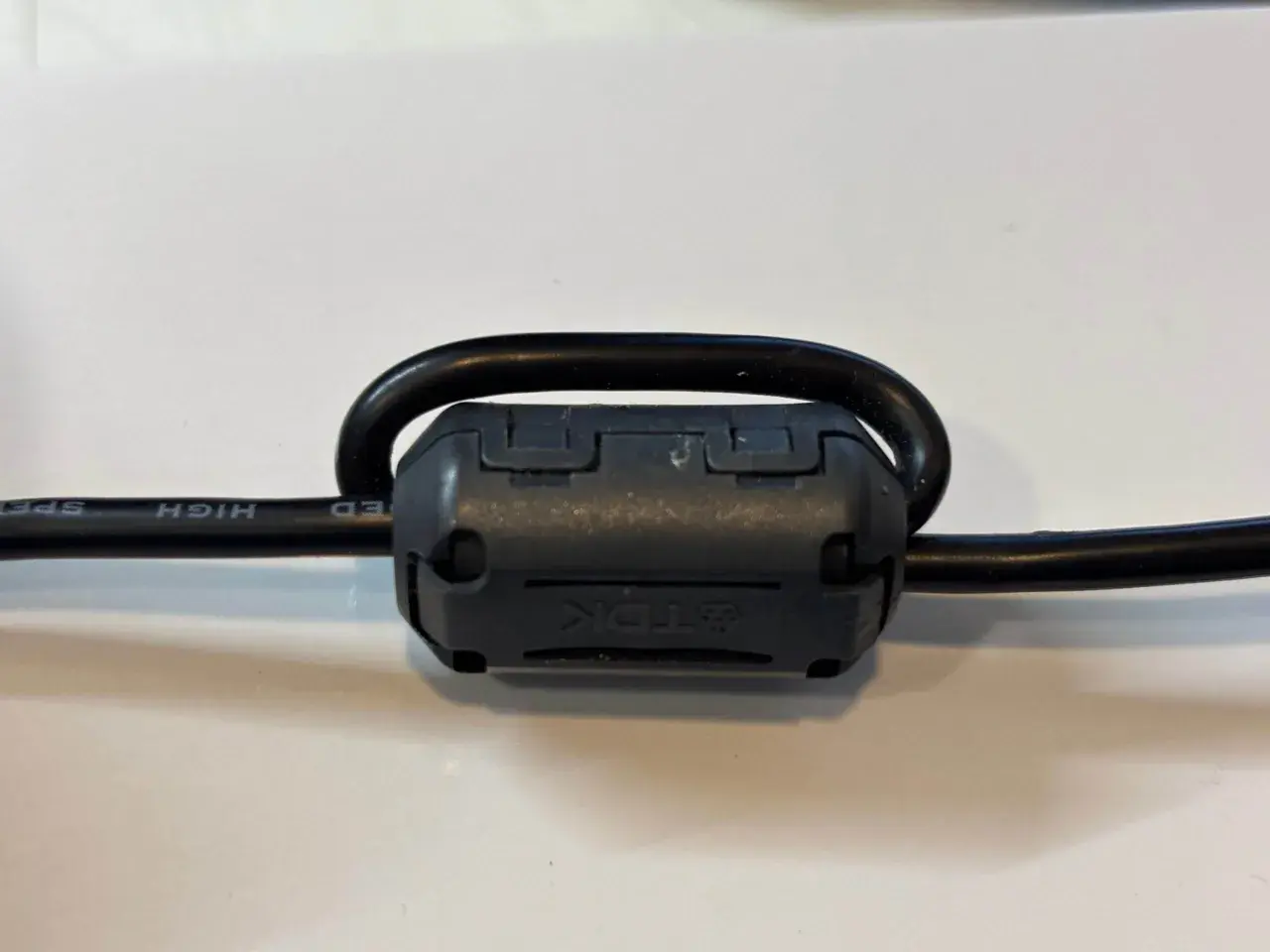

- Jeśli konstrukcja pozwala, zrób więcej niż jeden obrót. Dwa, trzy, a czasem cztery zwoje potrafią znacząco zwiększyć skuteczność w porównaniu z pojedynczym przejściem.
Warto też rozróżnić dwa scenariusze. Jeśli filtrujesz kabel zasilający z dwiema żyłami, zwykle przepuszcza się przez rdzeń cały przewód razem, żeby tłumić zakłócenia wspólne. Jeśli pracujesz nad pojedynczą żyłą w układzie, ferryt zachowuje się bardziej jak element indukcyjny i trzeba uważać na nasycenie oraz nagrzewanie. Tu nie ma jednego przepisu dla wszystkich urządzeń, ale jest jedna zasada: czytaj charakterystykę, nie sam opis marketingowy. Z tego już prosto przejść do błędów, które najczęściej psują efekt.
Najczęstsze błędy, które rozczarowują najbardziej
Najbardziej frustrujący błąd to oczekiwanie, że ferryt sam naprawi każdy problem z elektroniką. Jeśli źródłem jest zły projekt zasilacza, luźna masa, uszkodzony ekran albo źle poprowadzony przewód, sam pierścień nie załatwi sprawy. On tłumi skutek, a nie usuwa przyczynę.
- Zakładanie ferrytu na niewłaściwy przewód, gdy zakłócenie biegnie inną drogą.
- Wybór elementu o złym materiale, bo pasmo problemu jest wyższe albo niższe niż zakłada użytkownik.
- Zbyt mała liczba zwojów, przez co efekt jest symboliczny.
- Montaż na kablu, który nie mieści się dobrze w rdzeniu, więc kontakt i skuteczność są słabe.
- Oczekiwanie, że ferryt usunie buczenie 50 Hz, choć to zwykle inny typ kłopotu.
- Pomijanie ekranowania, filtracji zasilania i prowadzenia masy, które często dają większy efekt niż sam ferryt.
Z mojego punktu widzenia drugi częsty problem to nadmierne zaufanie do „uniwersalnych” klipsów z marketu. Czasem działają, ale czasem są po prostu za małe, pracują w złym zakresie albo nie obejmują właściwego przewodu. Wtedy zamiast poprawy dostajesz poczucie, że elektronika jest kapryśna. A to nie elektronika jest kapryśna, tylko dobór był zbyt przypadkowy. Została jeszcze jedna rzecz, którą warto sprawdzić przed zakupem i montażem, żeby nie tracić czasu.
Co sprawdzam przed zakupem i montażem, żeby nie przepalić czasu
Jeśli mam ograniczony budżet albo działam w naprawie domowej, zawsze przechodzę przez krótki, praktyczny filtr. Oszczędza to więcej czasu niż późniejsze poprawki.
- Jaki jest objaw - szum, trzaski, zakłócenie obrazu, reset urządzenia, a może tylko emisja radiowa?
- Gdzie jest źródło - przy zasilaczu, przy silniku, na długim kablu, czy na samej płytce?
- Jaką mam średnicę przewodu - zbyt ciasny lub zbyt luźny rdzeń daje słaby efekt i kłopot montażowy.
- Czy potrzebuję retrofit-u - jeśli tak, klips albo tuleja dzielona ma więcej sensu niż klasyczny pierścień.
- Czy problem dotyczy mocy, czy sygnału - w torze mocy liczą się także straty i temperatura, nie tylko tłumienie zakłóceń.
- Czy da się poprawić trasę przewodu - czasem samo skrócenie kabla albo odsunięcie go od źródła szumu daje lepszy efekt niż dokładanie kolejnego elementu.
Jeśli podejdziesz do ferrytu jak do małego, celowego filtra, a nie jak do uniwersalnej opaski na każdy problem, dużo szybciej dojdziesz do realnej przyczyny zakłóceń. Wtedy element z ferrytu staje się tym, czym powinien być od początku: prostym narzędziem do kontroli szumu, a nie kosztowną próbą na ślepo.
