Dioda Schottky to prosty element, który często robi dużą różnicę w zasilaniu, prostowaniu i zabezpieczaniu układów. W tym artykule wyjaśniam, jak działa, dlaczego jej spadek napięcia jest niższy niż w zwykłej diodzie krzemowej, gdzie faktycznie się przydaje i na co uważać przy doborze. Dorzucam też praktyczne przykłady z warsztatu i małej elektroniki, bo właśnie tam najłatwiej zobaczyć, czy ten wybór ma sens.
Najważniejsze rzeczy, które warto wiedzieć przed użyciem tego elementu
- Mały spadek napięcia w kierunku przewodzenia ogranicza straty mocy i grzanie układu.
- Najlepiej sprawdza się w ochronie zasilania DC, prostowaniu impulsowym, przy cewkach i w układach OR-ing.
- Jej słabsza strona to większy prąd upływu wstecznego, zwłaszcza przy wyższej temperaturze.
- Dobiera się ją nie tylko po prądzie, ale też po napięciu wstecznym, obudowie i realnym VF przy danym obciążeniu.
- Jeśli każdy miliwolt ma znaczenie, rozwiązanie z MOSFET-em potrafi zejść jeszcze niżej ze stratami, ale jest bardziej złożone.
Jak działa ten element i skąd bierze się jego charakterystyka

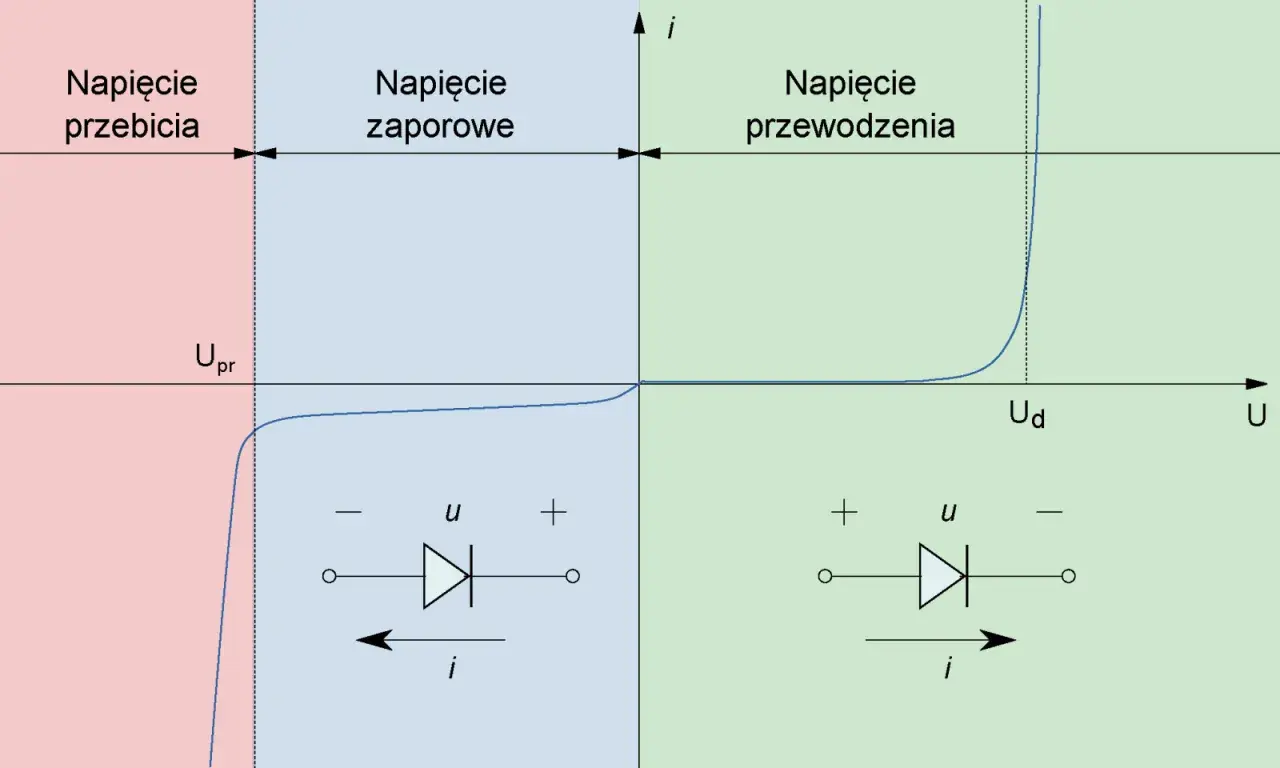

W klasycznej diodzie krzemowej przewodzenie zachodzi na złączu p-n, a w diodzie Schottky'ego pracuje bariera metal-półprzewodnik. To zmienia fizykę całego elementu: prąd płynie głównie przez nośniki większościowe, więc dioda przełącza się bardzo szybko i nie musi „sprzątać” ładunku tak jak zwykła dioda prostownicza.
Efekt uboczny jest ważny: niski spadek napięcia nie bierze się znikąd. Im niższa bariera, tym niższe VF, ale zwykle rośnie też prąd upływu w kierunku zaporowym. W praktyce temperatura dodatkowo ten kompromis wzmacnia: wraz ze wzrostem temperatury VF zwykle spada, a upływ rośnie. Nexperia podaje orientacyjnie około -1,7 mV/K dla samego spadku napięcia, ale traktuję to jako przybliżenie, nie stałą do wklejenia w każdy projekt.
Ja patrzę na ten element jak na narzędzie do konkretnych warunków pracy, a nie uniwersalny zamiennik każdej diody. To prowadzi prosto do pytania, dlaczego ten niewielki spadek napięcia tak często robi realną różnicę.
Dlaczego niski spadek napięcia naprawdę zmienia wynik
W małej elektronice pół wolta potrafi decydować o tym, czy układ pracuje stabilnie, czy już walczy o każdy miliwolt. W typowych diodach krzemowych spadek bywa w okolicach 0,6-1,0 V, a w Schottkych często spotkasz wartości rzędu 0,2-0,4 V. W większych prostownikach można zobaczyć np. około 0,32-0,41 V przy 5 A, ale to zawsze zależy od konkretnej serii i warunków pomiaru.
Najprostszy rachunek wygląda tak: P = VF × I. Jeśli element ma spadek 0,4 V przy 2 A, zamienia 0,8 W w ciepło. Gdyby spadek wynosił 0,8 V, strata rośnie do 1,6 W. Różnica 0,8 W brzmi skromnie, ale w małej obudowie SMD potrafi już wymagać większego pola miedzi albo zupełnie innego podejścia do chłodzenia.
To samo widać na zasilaniu 5 V: 0,4 V to już 8% napięcia, więc w układach niskonapięciowych ten element ma sens głównie wtedy, gdy naprawdę potrzebujesz prostego i szybkiego zabezpieczenia. Jeśli napięcia jest mało, wybór przestaje być kosmetyczny i zaczyna być energetyczny. Stąd już tylko krok do miejsc, gdzie ten kompromis działa najlepiej.
Gdzie sprawdza się najlepiej w praktyce
Najczęściej używam go w kilku scenariuszach, które dobrze znają też osoby majsterkujące przy zasilaczach, sterownikach LED czy prostych automatyzacjach:
- Zabezpieczenie przed odwrotną polaryzacją - prosty sposób na ochronę wejścia DC, gdy niewielki spadek napięcia nie psuje pracy układu.
- Łączenie źródeł zasilania - tzw. OR-ing pozwala odseparować zasilacz, akumulator lub dwa niezależne tory bez cofania prądu.
- Dioda swobodnego biegu - przy przekaźnikach, cewkach i silnikach ogranicza przepięcia po wyłączeniu zasilania.
- Prostowanie w przetwornicach impulsowych - przy wyższych częstotliwościach szybkie przełączanie i niski spadek napięcia mają duże znaczenie.
W tych zastosowaniach liczy się nie tylko prostota, ale też to, że dioda praktycznie nie wprowadza długiego czasu odzyskiwania. To właśnie dlatego dobrze czuje się w układach, które pracują szybko albo często przełączają obciążenie.
Nie traktowałbym jej jednak jako automatycznego wyboru do każdego prostownika. Przy wyższym napięciu wstecznym, większej temperaturze i większych prądach kompromisy robią się bardziej widoczne, więc kolejny krok to dobór właściwego modelu, a nie samej nazwy technologii.
Jak dobrać właściwy model do projektu
W katalogu wiele elementów wygląda podobnie, ale różni się parametrami, które w praktyce robią całą robotę. Ja zawsze sprawdzam pięć rzeczy: napięcie wsteczne, prąd średni, prąd udarowy, spadek napięcia przy realnym obciążeniu oraz warunki termiczne obudowy.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| VRRM | Maksymalne napięcie wsteczne względem tego, co naprawdę pojawia się w układzie | Zbyt mały zapas kończy się przebiciem albo niepewną pracą |
| IF(AV) | Prąd średni, który dioda ma przewodzić bez przegrzewania | To podstawowy parametr dla prostowania, ochrony wejścia i torów zasilania |
| IFSM | Prąd udarowy przy starcie, ładowaniu kondensatorów lub krótkim przeciążeniu | Ważny przy zasilaczach z dużą pojemnością i przy rozruchu silników |
| VF przy twoim prądzie | Wartość z noty przy obciążeniu zbliżonym do tego, które będzie w projekcie | To ona decyduje o stratach, nie „ładna” liczba z tabeli marketingowej |
| IR przy temperaturze pracy | Prąd upływu w warunkach zbliżonych do rzeczywistych, nie tylko w 25°C | Przy układach bateryjnych i wysokiej temperaturze potrafi być krytyczny |
| Obudowa i odprowadzanie ciepła | Wielkość obudowy, pole miedzi, rezystancja termiczna | Nawet dobry parametr elektryczny niewiele da, jeśli element nie odda ciepła |
IF(AV) to prąd średni, IFSM to prąd udarowy, a VRRM to maksymalne napięcie wsteczne. Te skróty wyglądają technicznie, ale właśnie one decydują, czy element przeżyje rzeczywiste warunki pracy. Przy tej samej charakterystyce elektrycznej obudowa SOD-123, większy SMB czy TO-220 zachowują się termicznie zupełnie inaczej, więc nie patrzę wyłącznie na oznaczenie typu.
Jeśli na przykład dioda ma 0,35 V przy 1 A, to daje 0,35 W strat. Przy 3 A robi się już 1,05 W, a to dla małej obudowy bez sensownego pola miedzi bywa za dużo. Właśnie dlatego nie lubię kupować „na oko” - w tej klasie elementów różnica między poprawnym a błędnym doborem wychodzi dopiero po kilku minutach pracy pod obciążeniem.
Po takim doborze warto jeszcze zestawić ją z alternatywami, bo czasem prostszy element nie daje najlepszego bilansu w całym układzie.
Czym różni się od zwykłej diody i od rozwiązania z MOSFET-em
W praktyce najczęściej porównuję trzy rzeczy: Schottky, zwykłą diodę krzemową i układ oparty na MOSFET-cie, czyli tzw. ideal diode. Każde z tych rozwiązań wygrywa w innym miejscu, a przegrywa w innym.
| Cecha | Schottky | Dioda krzemowa PN | Rozwiązanie z MOSFET-em |
|---|---|---|---|
| Spadek napięcia | Niski, często około 0,2-0,4 V | Wyższy, zwykle około 0,6-1,0 V | Bardzo niski, często o rząd wielkości mniejszy |
| Czas odzyskiwania | Praktycznie zerowy lub bardzo mały | Wyraźny, zależny od typu | Zależy od sterowania i topologii |
| Prąd upływu | Zwykle większy | Zwykle mniejszy | W stanie wyłączenia bardzo mały |
| Złożoność układu | Mała | Mała | Większa, bo dochodzi sterowanie i więcej elementów |
| Najlepsze zastosowanie | Proste zabezpieczenia, prostowniki, cewki, przetwornice | Uniwersalne, mniej wymagające układy | Gdy liczy się każdy miliwolt i każdy wat strat |
Jeśli buduję prosty układ 12 V i zależy mi na prostocie, Schottky jest bardzo sensowna. Jeśli jednak mam 5 A albo 10 A i każda dodatkowa strata mocno grzeje obudowę, MOSFET-owe rozwiązanie potrafi zejść jeszcze niżej ze stratami, ale płacę za to większą złożonością. Właśnie ten próg opłacalności decyduje, czy zostaję przy diodzie, czy przechodzę na bardziej zaawansowany tor.
Na co uważać przy pracy z tą diodą
Najczęstszy błąd to wybór po samym prądzie katalogowym. W praktyce ważniejsze bywa to, ile element traci przy rzeczywistym obciążeniu i jak zachowuje się po rozgrzaniu. Przy wyższej temperaturze VF spada, ale prąd upływu rośnie, więc układ może działać świetnie na stole, a gorzej w zamkniętej obudowie albo w pobliżu radiatora.
Druga pułapka to niedoszacowanie strat cieplnych. Mały element SMD potrafi wyglądać niewinnie, ale 0,5 W w ciasnym układzie już wymaga rozsądnego projektu pól lutowniczych i sensownego odprowadzania ciepła. Trzecia rzecz to napięcie wsteczne: trzeba je czytać z zapasem, bo w praktyce pojawiają się szpilki, rozruchy i zakłócenia, których nie widać w prostym pomiarze multimetrem.
- Sprawdź VF przy prądzie, który naprawdę popłynie w układzie.
- Nie ignoruj IR, jeśli zasilasz układ z baterii albo pracujesz w podwyższonej temperaturze.
- Nie wybieraj obudowy zbyt małej tylko dlatego, że „na schemacie to ta sama dioda”.
- Policz straty przed montażem, a nie dopiero po pierwszym teście.
Po tym zestawie ograniczeń łatwiej już odpowiedzieć na najważniejsze pytanie: kiedy ten wybór naprawdę się opłaca, a kiedy lepiej od razu sięgnąć po inne rozwiązanie.
Kiedy ten wybór naprawdę się opłaca w domowym projekcie
W warsztacie i w domowych instalacjach sięgam po ten element wtedy, gdy chcę szybko poprawić bezpieczeństwo albo sprawność bez dokładania skomplikowanej elektroniki. Najlepiej czuje się w prostych torach DC, przy przekaźnikach, w ochronie przed odwrotnym podłączeniem oraz wszędzie tam, gdzie spadek 0,3-0,4 V nie psuje pracy układu.
- Jeśli pracujesz z 9-24 V i prostym zasilaniem, to często bardzo rozsądny kompromis.
- Jeśli masz baterię i liczy się czas czuwania, sprawdź upływ, zanim uznasz element za oczywisty wybór.
- Jeśli prąd robi się duży, zacznij liczyć waty, nie tylko ampery.
- Jeśli każdy miliwolt ma znaczenie, porównaj ją z rozwiązaniem MOSFET-owym zamiast zgadywać.
Ja zwykle zaczynam od prostego rachunku: prąd razy spadek napięcia. Jeśli wynik jest mały, Schottky daje szybkie, tanie i przewidywalne rozwiązanie. Jeśli zaczyna z tego wychodzić ciepło, które trzeba odprowadzić, albo zbyt duży spadek dla niskonapięciowego układu, wtedy szukam już innej technologii.
