Czujnik Halla to prosty, ale bardzo praktyczny element, który zamienia pole magnetyczne na sygnał elektryczny. W warsztacie, automatyce domowej i prostych projektach DIY pomaga wykrywać pozycję, obroty, otwarcie osłony albo obecność magnesu bez mechanicznego styku. W tym tekście pokazuję, jak działa, jakie ma odmiany, gdzie sprawdza się najlepiej i na co uważać przy wyborze.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Układ reaguje na pole magnetyczne, a nie na sam metal, więc zwykle potrzebuje magnesu lub dobrze zaprojektowanego źródła pola.
- W praktyce najczęściej spotkasz wersje cyfrowe, zatrzaskowe i liniowe, a każda z nich służy do czegoś innego.
- Największe znaczenie mają: kierunek pola, odległość magnesu, typ wyjścia i zgodność napięć z resztą układu.
- To bardzo dobry wybór do pomiaru obrotów, pozycji, otwarcia klapki, pracy silnika albo prostego licznika impulsów.
- Najczęstsze problemy wynikają nie z samego sensora, tylko ze złej orientacji magnesu, zbyt dużej szczeliny lub niepasującego wyjścia.
Jak działa układ Halla i co naprawdę wykrywa
Zasada działania jest prosta: przez element pomiarowy płynie prąd, a gdy pojawi się pole magnetyczne ustawione prostopadle do tego przepływu, na wyjściu powstaje bardzo małe napięcie. To właśnie efekt Halla. W gotowym sensorze ten sygnał jest potem wzmacniany, filtrowany i zamieniany na coś użytecznego dla elektroniki, czyli stan logiczny albo napięcie proporcjonalne do pola.
W praktyce nie chodzi więc o „wykrywanie magnesu” w potocznym sensie, tylko o odczyt jego pola i biegunowości. Dlatego taki sensor działa świetnie przy pomiarze pozycji, prędkości obrotowej czy obecności ruchomego elementu, ale nie zastąpi zwykłego detektora metalu w każdym zadaniu. Jeśli projekt wymaga tylko sygnału typu tak lub nie, można to zrobić bardzo prosto. Jeśli potrzebujesz płynnego odczytu, sprawa robi się już bardziej analogowa.
Ta różnica prowadzi do najważniejszego podziału: na odmiany cyfrowe, zatrzaskowe i liniowe.
Rodzaje, które spotkasz najczęściej
Jak opisuje TI, w praktyce najczęściej spotyka się trzy odmiany: przełączającą, zatrzaskową i liniową. Każda z nich odpowiada na inne pytanie, więc kupno pierwszego lepszego modułu często kończy się rozczarowaniem.
| Typ | Co daje na wyjściu | Do czego pasuje najlepiej | Najważniejsza cecha |
|---|---|---|---|
| Przełączający | Stan cyfrowy 0/1 | Czujnik otwarcia, licznik impulsów, prosta automatyka | Reaguje po przekroczeniu progu pola |
| Zatrzaskowy | Zmiana stanu zależna od biegunowości | Silniki, enkodery, detekcja kierunku obrotu | Jedna polaryzacja załącza, druga przełącza lub resetuje |
| Liniowy | Napięcie proporcjonalne do pola | Pomiar położenia, siły pola, bardziej precyzyjne układy | Nie daje tylko „tak” i „nie”, ale pełniejszy odczyt |
Ja przy prostym projekcie do domu zwykle zaczynam od pytania, czy potrzebuję tylko stanu logicznego, czy czegoś płynniejszego. Jeśli ma zadziałać jak elektroniczny wyłącznik, wybieram wersję cyfrową. Jeśli ma śledzić ruch koła, wałka albo magnesu w ruchu, lepiej sprawdza się wariant zatrzaskowy albo liniowy. To prowadzi wprost do kolejnego pytania: gdzie taki sensor naprawdę robi różnicę.
Gdzie sprawdza się najlepiej w domu i warsztacie
W projektach DIY i naprawach domowych taki sensor ma sens tam, gdzie mechaniczny styk byłby kłopotliwy, zużywałby się albo źle znosiłby pył, wilgoć i drgania. Najbardziej lubię go za to, że działa powtarzalnie i nie wymaga dociskania elementów do siebie. W wielu zastosowaniach to po prostu mniej awaryjna wersja klasycznego przełącznika.
- Kontrola otwarcia klapki lub drzwiczek - magnes na ruchomym elemencie i sensor w ramie dają bardzo prosty układ alarmowy lub sygnał do automatyki.
- Pomiar obrotów - jeden lub kilka magnesów na kole, osi albo wentylatorze pozwala policzyć impulsy bez kontaktu z ruchomą częścią.
- Pozycjonowanie mechaniczne - w drukarkach 3D, robotach czy domowych mechanizmach sensor może wykrywać krańcową pozycję bez krańcówki sprężynowej.

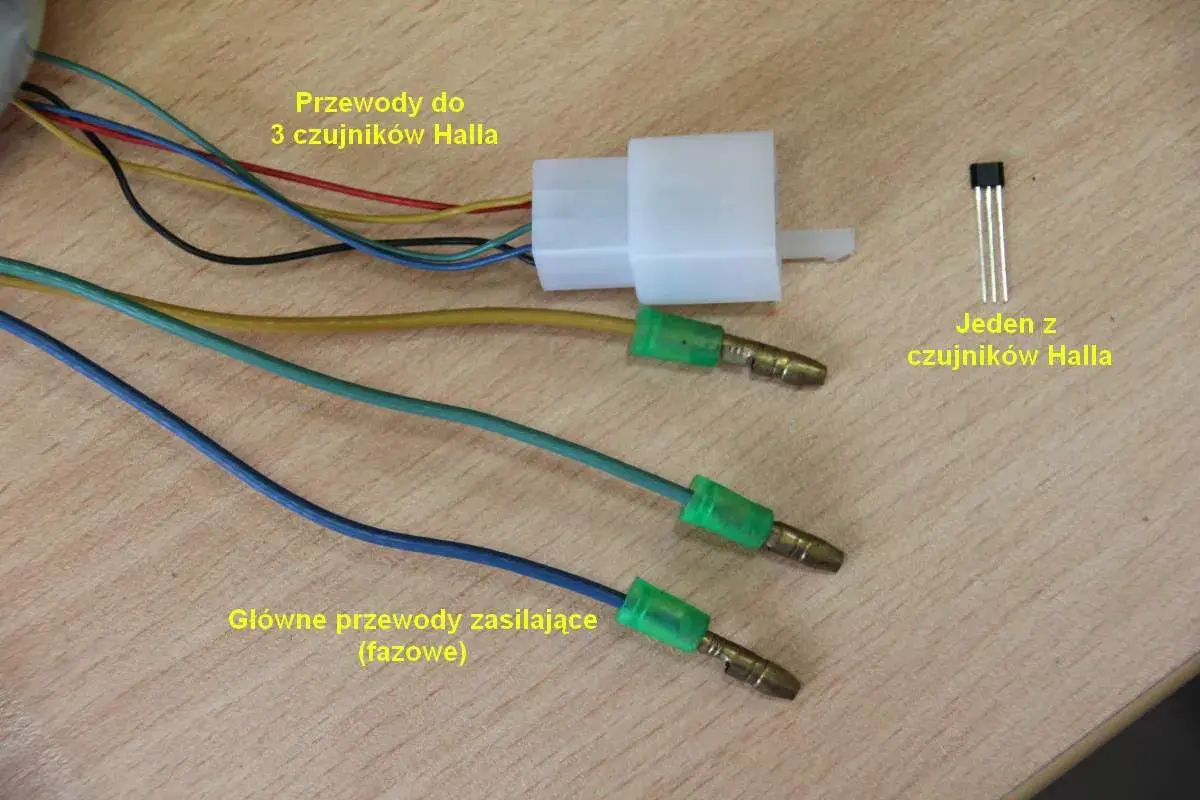

- Monitorowanie pracy silnika - przy wałkach i wirnikach układ Halla często daje stabilniejszy odczyt niż rozwiązania stykowe.
- Pomiar prądu - prąd płynący przez przewodnik wytwarza pole magnetyczne, więc sensor może je odczytać, a przy okazji zapewnić izolację galwaniczną w bardziej zaawansowanych układach.
Warto też pamiętać o ograniczeniu, które często umyka początkującym: jeśli nie masz gdzie zamontować magnesu albo nie kontrolujesz jego położenia, wynik będzie przypadkowy. Wtedy lepiej sięgnąć po inny typ czujnika. Jeśli jednak warunki montażu są przewidywalne, taki układ daje bardzo dobrą powtarzalność i niskie zużycie.
Skoro wiadomo już, gdzie to ma sens, można przejść do doboru konkretnego modelu, bo tu najłatwiej przepłacić albo kupić złą wersję.
Jak dobrać model do projektu bez przepłacania
TI zwraca uwagę, że w notach katalogowych najwięcej mówią: typ wyjścia, czułość, zakres napięcia, temperatura pracy i pobór prądu. To właśnie te parametry decydują, czy sensor będzie wygodny w montażu, czy tylko „technicznie poprawny”. Ja zwykle sprawdzam je w tej kolejności, bo od razu odsiewa to niepasujące modele.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Typ wyjścia | Cyfrowe, analogowe, open-collector lub open-drain | Decyduje o sposobie podłączenia do mikrokontrolera i o tym, czy potrzebujesz rezystora podciągającego |
| Napięcie zasilania | 3,3 V albo 5 V, zgodnie z resztą układu | Chroni przed błędami logicznymi i problemami z kompatybilnością |
| Czułość | Próg zadziałania albo zakres liniowy | Określa, jak blisko musi być magnes i jak stabilny będzie odczyt |
| Pobór prądu | Od kilku mA w prostszych wersjach do średnio poniżej 1 µA w układach oszczędnych | Ma znaczenie przy zasilaniu bateryjnym i pracy ciągłej |
| Zakres temperatur | Na przykład od -40°C do 85°C lub 125°C, zależnie od serii | Ważny przy silnikach, zabudowie w obudowie i pracy na zewnątrz |
| Obudowa i montaż | SOT-23, TO-92 albo gotowy moduł | Wpływa na łatwość lutowania i na to, czy sensor da się sensownie ustawić względem magnesu |
Jeśli projekt ma działać z Arduino, ESP32 albo innym mikrokontrolerem, od razu sprawdzam też poziomy logiczne. Niby drobiazg, a właśnie tutaj najczęściej powstają problemy z odczytem. Gdy wyjście nie pasuje do wejścia, sam sensor bywa bez zarzutu, tylko reszta układu go „nie rozumie”.
Gdy model jest już wybrany, zostaje montaż. I tu kilka prostych nawyków robi ogromną różnicę.
Jak podłączyć i uruchomić go bez typowych błędów
- Sprawdź piny jeszcze przed lutowaniem - VCC, GND i OUT nie zawsze są opisane tak samo na każdym module, a w tańszych płytkach opisy potrafią być mylące.
- Ustal typ wyjścia - jeśli to open-collector albo open-drain, dodaj rezystor podciągający do odpowiedniego napięcia. W gotowych modułach bywa już na płytce, ale nie zakładaj tego automatycznie.
- Ustaw właściwą orientację magnesu - kierunek pola ma znaczenie. Ten sam magnes obrócony o 180 stopni może dać zupełnie inny efekt.
- Zachowaj stały odstęp - zbyt duża szczelina między sensorem a magnesem jest jedną z najczęstszych przyczyn niestabilnego działania.
- Daj kondensator odsprzęgający 100 nF blisko zasilania, zwłaszcza gdy przewody są dłuższe albo układ pracuje obok silnika, przekaźnika czy PWM.
- Przetestuj odczyt przed zamknięciem obudowy - zwykły multimer albo dioda statusowa na wejściu mikrokontrolera wystarczą, żeby szybko sprawdzić, czy wszystko reaguje jak trzeba.
W praktyce najwięcej czasu oszczędza nie „lepszy” sensor, tylko porządne ustawienie magnesu i poprawne podciągnięcie wyjścia. Dopiero po takim sprawdzeniu ma sens zamykanie projektu w obudowie. A skoro montaż już wygląda sensownie, trzeba jeszcze znać typowe pułapki, które potrafią zepsuć nawet dobrze zaplanowany układ.
Najczęstsze pułapki, które psują działanie
- Zła biegunowość magnesu - przy niektórych wersjach sensor reaguje inaczej na biegun północny i południowy, więc sam „działa / nie działa” to za mało, trzeba znać kierunek pola.
- Za duża odległość - jeśli magnes jest ustawiony za daleko, odczyt będzie losowy albo będzie działał tylko czasami.
- Mylenie czujnika pola z czujnikiem metalu - to nie jest uniwersalny detektor wszystkiego, co metalowe; bez pola magnetycznego efekt może być zerowy.
- Zakłócenia od elementów stalowych - stalowe śruby, osłony i uchwyty potrafią zmienić rozkład pola, więc warto przewidzieć geometrię montażu wcześniej.
- Ignorowanie typu wyjścia - jeśli sensor wymaga rezystora podciągającego, a Ty go nie dodasz, odczyt może „pływać” i wyglądać na uszkodzony.
- Dobór złego rodzaju układu - do prostego sygnału otwarcia wystarczy wersja cyfrowa, ale do pomiaru położenia potrzebny jest wariant liniowy.
Jeśli mam być szczery, w wielu domowych projektach równie często przegrywa nie sam sensor, tylko zbyt optymistyczne założenia o montażu. Dlatego przed zakupem i lutowaniem robię krótką listę kontrolną, która oszczędza najwięcej nerwów.
Na co patrzę przed zakupem, żeby nie przerabiać projektu dwa razy
- Czy potrzebuję sygnału cyfrowego czy analogowego - od tego zależy cały dalszy projekt.
- Czy układ pracuje z 3,3 V czy 5 V - to najprostszy sposób, żeby uniknąć problemów z kompatybilnością.
- Czy mam miejsce na magnes i powtarzalny montaż - bez tego nawet dobry sensor będzie działał niestabilnie.
- Czy wyjście wymaga rezystora podciągającego - szczególnie ważne przy prostych modułach i przy pracy z mikrokontrolerem.
- Czy warunki pracy są umiarkowane - temperatura, drgania i zakłócenia elektryczne potrafią zmienić wymagania bardziej niż sam schemat połączeń.
Jeśli projekt ma być prosty, zwykle wybieram wersję cyfrową z gotowym modułem. Gdy potrzebuję pomiaru położenia albo analizy pola, biorę wariant liniowy i od razu planuję kalibrację. W praktyce to właśnie dobór odmiany, kierunku pola i sposobu podłączenia decyduje, czy układ zadziała od pierwszego uruchomienia.
