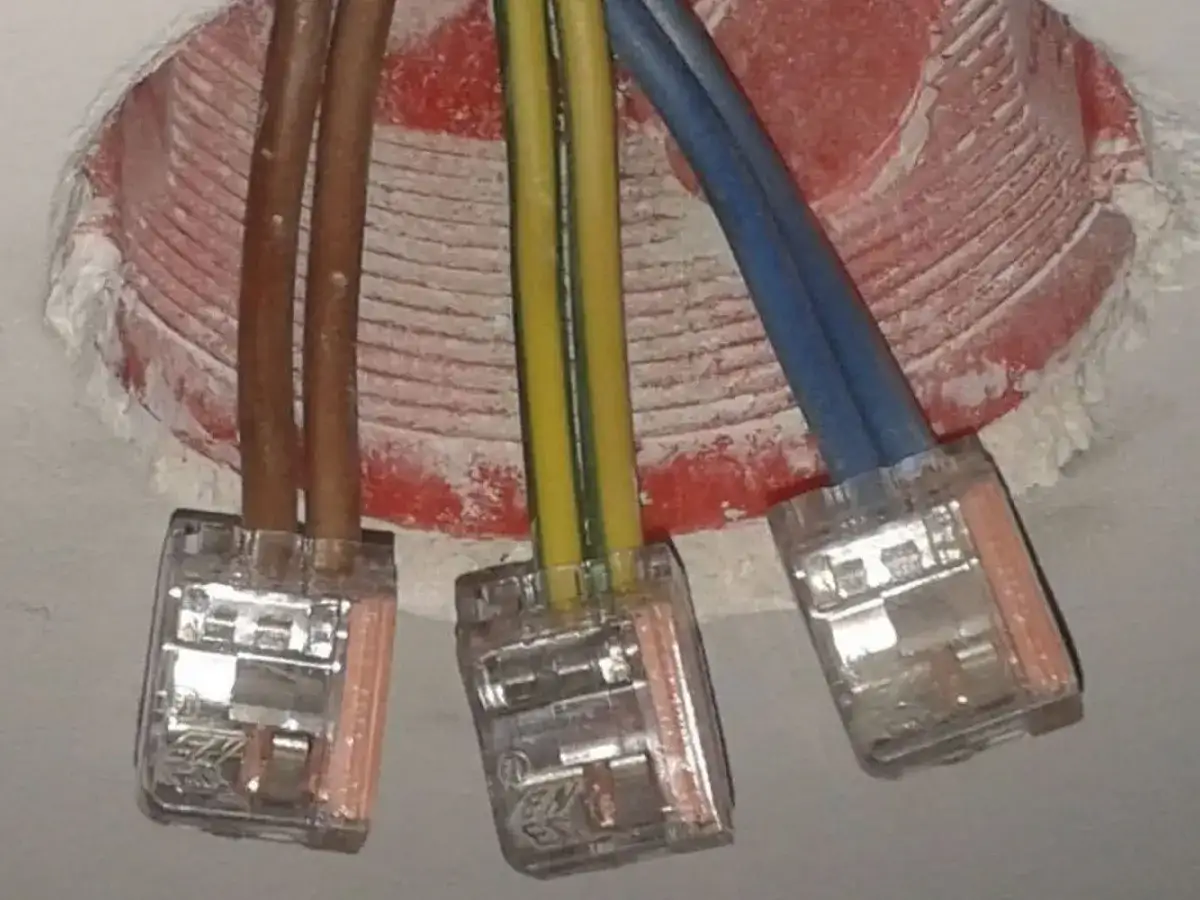

Dobór kabla do siły nie sprowadza się do jednego magicznego numeru. W instalacji 230/400 V liczy się moc odbiornika, długość trasy, sposób ułożenia, materiał żył i to, czy obwód zasila urządzenie stałe, czy ruchome. Właśnie dlatego ten sam garaż, warsztat i przyłącze domowe często kończą się innym wyborem kabla.
Do siły najczęściej wybiera się kabel pięciożyłowy dobrany do prądu i długości trasy
- PN-HD 60364-5-52 porządkuje dobór oprzewodowania, a § 180 rozporządzenia o warunkach technicznych wymaga ochrony przed porażeniem, przepięciami i pożarem.
- Sieć niskiego napięcia 230/400 V jest podstawą dla większości domowych i warsztatowych obwodów siłowych w Polsce.
- YKY i YAKY sprawdzają się w stałych instalacjach, także na zewnątrz i w gruncie, gdy projekt dopuszcza takie rozwiązanie.
- Przekrój kabla zależy nie tylko od mocy, ale też od długości trasy, sposobu ułożenia i zabezpieczenia nadprądowego.
- PN-HD 60364-4-41 wiąże ochronę przeciwporażeniową z czasami wyłączenia, a PN-HD 60364-5-54 porządkuje temat uziemienia i przewodów ochronnych.
Jaki kabel do siły jest właściwy w większości przypadków?
Najczęściej sprawdza się kabel miedziany do stałej instalacji, zwykle w wersji pięciożyłowej. Od strony przepisów punkt odniesienia daje § 180 rozporządzenia o warunkach technicznych, a od strony technicznej dobór oprzewodowania prowadzi PN-HD 60364-5-52. Ta kombinacja jest ważniejsza niż sama nazwa „siła”, bo inny kabel pasuje do gniazda w garażu, a inny do linii zasilającej oddaloną rozdzielnicę.
Kabel stały czy przewód giętki
Do instalacji trwałej w ścianie, w posadzce albo w ziemi trafia kabel przeznaczony do układania na stałe. Do maszyn ruchomych, przedłużaczy i urządzeń przestawianych używa się przewodów giętkich, bo kabel instalacyjny nie lubi ciągłego zginania. Z tego powodu kabel do siły w warsztacie i przewód do spawarki na wózku nie są tym samym wyborem.
Miedź czy aluminium
Miedź wygrywa tam, gdzie liczy się mniejszy opór, wyższa przewodność i łatwiejsze zakończenie na osprzęcie. Aluminium bywa sensowne przy dłuższych odcinkach i większych przekrojach, bo obniża ciężar i koszt, ale wymaga starannego doboru końcówek oraz zacisków. Jeśli instalacja ma pracować bez niespodzianek przez lata, połączenia na aluminium nie wybaczają pośpiechu.
| Wariant | Gdzie ma sens | Co daje | Ryzyko przy złym doborze |
|---|---|---|---|
| YKY | Stała instalacja w budynku, garażu i na zewnątrz | Miedziane żyły, dobra przewodność, szeroki wybór przekrojów | Za mały przekrój przy długiej trasie szybko podnosi spadek napięcia |
| YAKY | Dłuższe odcinki przyłącza, gdy projekt dopuszcza aluminium | Mniejszy ciężar i niższy koszt przy dużych przekrojach | Wymaga bardzo starannego zakończenia i osprzętu pod aluminium |
| Kabel ziemny 0,6/1 kV | Układanie w gruncie, w betonie i na zewnątrz | Lepsza odporność na warunki montażu poza budynkiem | Zwykły przewód instalacyjny nie zastępuje wersji przeznaczonej do gruntu |
| Przewód giętki | Maszyny ruchome i połączenia z wtyczką | Elastyczność i odporność na częste zginanie | Nie powinien udawać kabla stałego w ścianie lub ziemi |
Zapamiętaj: Kabel „do siły” wybiera się pod instalację, a nie pod samą wtyczkę. Gniazdo 16 A nie gwarantuje, że 2,5 mm² wystarczy na każdej trasie.
W katalogu kabli 0,6/1 kV widać wyraźnie, że kable YKY i YAKY są projektowane do stałych instalacji, także na zewnątrz i w gruncie. To właśnie dlatego pytanie o „jaki kabel do siły” częściej oznacza wybór między miedzią a aluminium niż samą obecność trzech faz.
Przeczytaj również: Kabel przyłączeniowy do domu
Ile żył i jaki przekrój wybrać?
W nowych instalacjach trójfazowych najczęściej kończy się na 5 żyłach. Przekrój trzeba dobrać do prądu, długości trasy, sposobu ułożenia i temperatury otoczenia. PN-HD 60364-4-41 przypomina też, że dla obwodów gniazd wtyczkowych do 63 A znaczenie mają maksymalne czasy wyłączenia, więc sam kabel nie wystarczy, jeśli zabezpieczenie jest źle dobrane. Z kolei PN-HD 60364-5-54 porządkuje temat przewodów ochronnych i uziemienia, czyli rzeczy często pomijanych w internetowych skrótach.
Dlaczego pięć żył stało się standardem
W układzie trójfazowym trzy żyły niosą fazy, czwarta bywa neutralna, a piąta ochronna. Taki układ pozwala zasilać nie tylko silniki i gniazda siłowe, ale też odbiorniki jednofazowe w tym samym obwodzie pomocniczym. Gdy sprzęt nie potrzebuje neutralnego, czwarta i piąta żyła nie zawsze są konieczne, ale w praktyce przy nowej instalacji często opłaca się zostawić pełen układ.
Kiedy cztery żyły jeszcze mają sens
Cztery żyły mogą wystarczyć tam, gdzie odbiornik jest wyraźnie określony jako trójfazowy i nie potrzebuje N. Taki wariant pojawia się przy części maszyn, ale nie jest dobrą odpowiedzią na pytanie o uniwersalny obwód garażowy. Jeśli kabel ma zasilać przyszłe gniazdo 400 V z rezerwą na inne urządzenia, pięć żył zwykle daje mniej kłopotów niż późniejsza przeróbka.
Jak długość zmienia przekrój

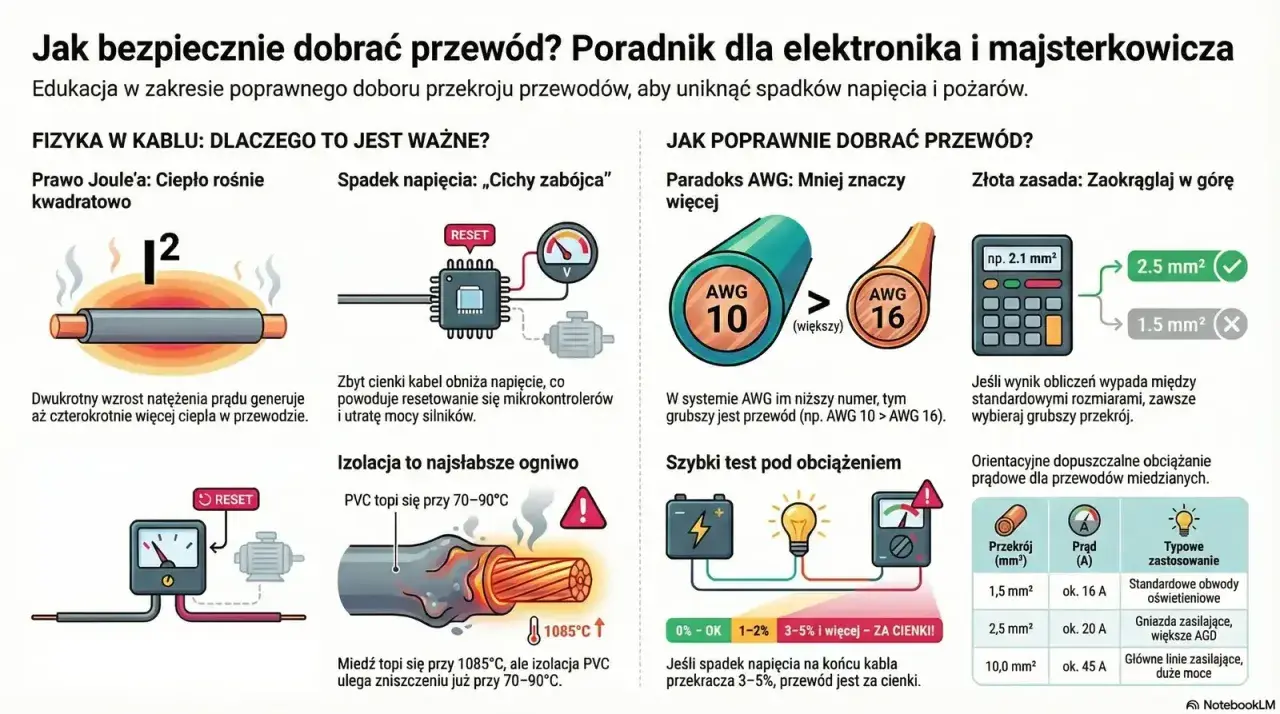

Im dłuższa trasa, tym większe znaczenie mają spadek napięcia i nagrzewanie. To dlatego kabel, który wystarcza na kilka metrów przy rozdzielnicy, może okazać się za słaby po poprowadzeniu przez cały budynek albo ogród. Właśnie na tym etapie internetowe „na pewno wystarczy 2,5 mm²” najczęściej kończy się błędem.
Dla prostego porównania, przy cosφ zbliżonym do 1 prąd rośnie mniej więcej tak:
| Moc trójfazowa | Prąd orientacyjny | Co to znaczy w praktyce |
|---|---|---|
| 7,5 kW | około 11 A | lekki odbiornik na krótkiej trasie |
| 11 kW | około 16 A | częsty próg dla gniazda 16 A i krótkiego odcinka |
| 22 kW | około 32 A | zwykle wymaga już wyższego przekroju i solidniejszego zabezpieczenia |
Uwaga: Ten sam prąd znamionowy nie daje tej samej decyzji dla 12 m i 48 m trasy. Długość potrafi wymusić grubszy kabel nawet wtedy, gdy „na papierze” wszystko wygląda bezpiecznie.

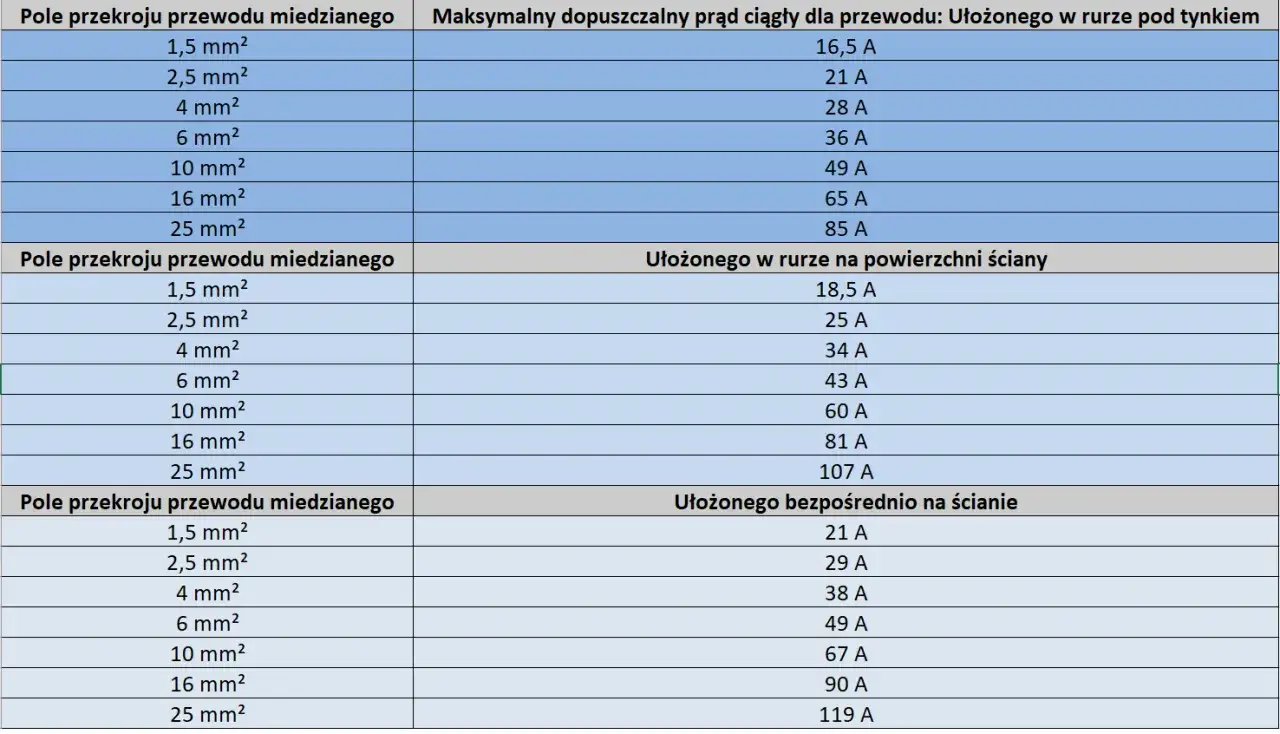

W praktyce często startuje się od 5x2,5 mm² przy małym obciążeniu i krótkim odcinku, od 5x4 mm² przy mocniejszych odbiornikach, a przy dłuższej trasie i większych wymaganiach wchodzą 5x6 mm², 5x10 mm² i więcej. To jednak tylko punkt startowy do projektu, a nie uniwersalna odpowiedź dla każdego garażu, warsztatu i przyłącza. Najwięcej sporów bierze się właśnie z próby zamiany projektu w prostą tabelkę.
Jak zabezpieczenie wpływa na wybór kabla?
Kabel i zabezpieczenie muszą tworzyć jedną całość. Zbyt mały wyłącznik potrafi wyzwalać się bez powodu, a zbyt duży przestaje chronić przewód przed przegrzaniem i zwarciem. W praktyce dobór łączy się z charakterystyką odbiornika, warunkami wyłączenia i rodzajem instalacji, a nie z samą mocą wpisaną na tabliczce.
Wyłącznik nadprądowy
Przy odbiornikach z dużym prądem rozruchowym, takich jak silniki, kompresory czy spawarki, ważna staje się charakterystyka zadziałania. To dlatego ten sam kabel w jednej instalacji współpracuje z innym zabezpieczeniem niż w drugiej, mimo że gniazdo wygląda identycznie. W obwodach siłowych nie warto zgadywać po oznaczeniu obudowy, bo liczy się zachowanie całego toru prądowego.
Różnicówka i uziemienie
Wyłącznik różnicowoprądowy nie dobiera przekroju kabla za ciebie, ale domyka kwestię ochrony przed porażeniem. W wielu domowych obwodach stosuje się czułość 30 mA, a rodzaj aparatu zależy od odbiorników i układu sieci. Jeśli połączenia ochronne są zrobione byle jak, nawet dobry kabel nie uratuje instalacji przed niebezpiecznym stanem.
Przeczytaj również: Jaka różnicówka do domu?
Co mówi praktyka przy garażu i warsztacie
Przy garażu i warsztacie najczęściej wygrywa myślenie „co będzie za dwa lata”, a nie „co działa dziś”. Dodatkowa spawarka, kompresor albo ładowarka do auta potrafią podnieść wymagania szybciej niż plan remontu. Zapas w przekroju i porządne zabezpieczenie są wtedy tańsze niż późniejsze kucie, wymiana osprzętu i poprawki w rozdzielnicy.
Jakie błędy najczęściej psują dobór kabla do siły?
Najczęściej psują go zbyt mały przekrój, zły typ kabla i ignorowanie warunków montażu. Najwięcej problemów bierze się z myślenia, że kabel do gniazda 400 V zawsze jest „jakiś mocniejszy” i przez to uniwersalny. W rzeczywistości jeden odcinek idzie w tynku, drugi w ziemi, a trzeci obsługuje maszynę, która pracuje godzinami pod obciążeniem.
Kabel instalacyjny w miejscu przewodu ruchomego
Typowy kabel do stałej instalacji nie lubi ciągłego wyginania, przeciągania i skręcania. Jeśli obwód ma zasilać urządzenie przestawiane, przedłużacz warsztatowy albo maszynę na kółkach, potrzebny jest przewód giętki o odpowiedniej odporności mechanicznej. Tu oszczędność na początku najczęściej kończy się pękającą izolacją i grzejącymi się końcówkami.
Zbyt mały przekrój przy długiej trasie
Na krótkim odcinku kabel może wyglądać dobrze, a po wydłużeniu trasy zaczyna tracić napięcie i szybciej się nagrzewać. To szczególnie ważne przy garażach oddalonych od rozdzielnicy, budynkach gospodarczych i zasilaniu złącza. Dlatego pytanie o kabel do siły bez informacji o metrach i układzie prowadzenia zawsze daje odpowiedź niepełną.
Aluminium bez właściwych końcówek
YAKY bywa rozsądny technicznie, ale tylko wtedy, gdy końcówki, zaciski i moment dokręcenia pasują do aluminium. Nieprawidłowe przejście aluminium-miedź potrafi się poluzować, utlenić i grzać. To jeden z tych przypadków, w których sam kabel jest poprawny, a awarię robi detal montażowy.
Stary układ bez projektu
W starszych budynkach spotyka się układy, w których rozdzielenie ochrony i neutralnego przewodu nie jest oczywiste. Takiej instalacji nie warto „ratować” przypadkowym podłączeniem nowego gniazda siłowego. Najpierw potrzebny jest ogląd istniejącej sieci, dopiero potem decyzja o przekroju, liczbie żył i zabezpieczeniach.
W praktyce: Najdroższy kabel nie naprawi złej trasy, złego zabezpieczenia ani źle przygotowanych końcówek. Projekt przegrywa nie na materiale, tylko na detalach montażu.
Jeśli obwód ma służyć tylko jednej maszynie, wybór bywa prostszy. Gdy ma zasilać przyszły warsztat, suszarnię, sprężarkę albo ładowanie, rozsądek przesuwa się w stronę większego przekroju i pełniejszego układu żył. To już ostatni moment, by odróżnić kabel „na dziś” od kabla „na lata”.
Najbezpieczniej działa zasada: kabel do siły dobiera się po prądzie, długości, sposobie ułożenia i rodzaju odbiornika, a nie po samym napisie „400 V”.
