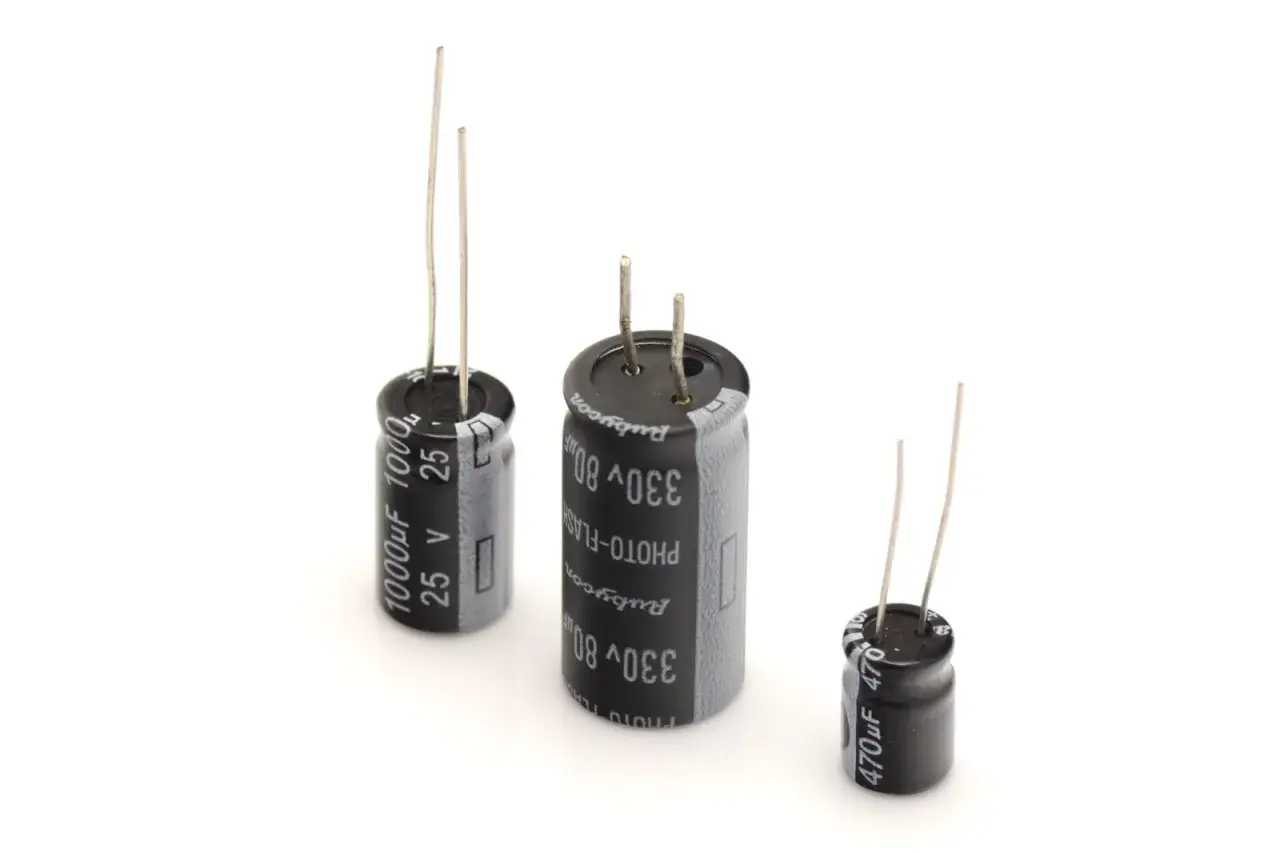

Kondensatory elektrolityczne to elementy, bez których wiele prostych napraw i konstrukcji po prostu nie działałoby stabilnie. Najczęściej spotykam je w zasilaczach, sprzęcie audio, sterownikach LED i układach, które potrzebują większej pojemności w niewielkiej obudowie. W tym tekście wyjaśniam, jak działają, jak czytać ich oznaczenia, kiedy warto je stosować oraz na jakie błędy uważać przy wymianie.
Najważniejsze rzeczy, które warto wiedzieć od razu
- To element spolaryzowany, więc biegunowość ma znaczenie i trzeba ją sprawdzić przed montażem.
- Najlepiej sprawdza się tam, gdzie potrzebna jest większa pojemność i wygładzanie napięcia, a nie idealna praca przy bardzo wysokich częstotliwościach.
- Na obudowie warto czytać nie tylko pojemność i napięcie, ale też temperaturę pracy, ESR i oznaczenie serii.
- Przy doborze liczy się zapas napięcia, temperatura, ripple current oraz miejsce na płytce.
- Najczęstsze awarie wynikają z odwrotnej polaryzacji, przegrzewania i stosowania przypadkowych zamienników.
Jak działają kondensatory elektrolityczne i dlaczego mają polaryzację
W uproszczeniu taki kondensator magazynuje ładunek dzięki bardzo cienkiej warstwie tlenku na anodzie. To właśnie ta warstwa pełni rolę dielektryka, a elektrolit współpracuje z nią tak, aby uzyskać dużą pojemność w stosunkowo małej obudowie. Dlatego z jednego małego walca można wycisnąć więcej mikrofaradów niż z wielu innych typów o podobnym rozmiarze.
Najważniejsza konsekwencja jest jednak praktyczna: to element spolaryzowany. Jeśli podłączysz go odwrotnie, zaczyna się przegrzewanie, rośnie ryzyko uszkodzenia i w skrajnym przypadku element może napuchnąć albo się rozszczelnić. Właśnie dlatego przy montażu zawsze sprawdzam oznaczenie minusa na obudowie i nie traktuję tego jako drobiazgu.
W codziennej elektronice najczęściej chodzi o aluminium, ale spotyka się też odmiany specjalne, na przykład bipolarne albo polimerowe. To już bardziej wyspecjalizowane warianty, ale zasada pozostaje podobna: duża pojemność, sensowna cena i konkretne ograniczenia, których nie warto ignorować. Gdy to rozumiesz, łatwiej ocenić, gdzie ten typ naprawdę daje przewagę.
Gdzie sprawdzają się najlepiej
Jeśli mam wskazać zastosowania, w których ten element ma największy sens, zawsze zaczynam od zasilania. Po prostowniku albo w zasilaczu impulsowym pomaga wygładzić tętnienia i dostarczyć energię w krótkich chwilach, gdy napięcie chwilowo spada. W praktyce to właśnie on często decyduje, czy układ będzie działał stabilnie, czy będzie resetował się przy każdym większym obciążeniu.
- Zasilacze sieciowe i impulsowe - wygładzanie napięcia po prostowaniu oraz bufor energii dla układu.
- Sprzęt audio - separacja składowej stałej i odsprzęganie zasilania tam, gdzie potrzebny jest większy zapas pojemności.
- Sterowniki LED - ograniczanie migotania i stabilizacja pracy przy zmianach obciążenia.
- Urządzenia z krótkim podtrzymaniem - układy, które muszą dociągnąć sygnał lub zasilanie przez ułamek sekundy.
- Naprawy starszego sprzętu - tam często zastępują wyschnięte elementy w zasilaniu lub filtracji.
Nie traktuję ich jednak jako uniwersalnego rozwiązania do wszystkiego. Przy bardzo szybkich zakłóceniach, precyzyjnych filtrach albo tam, gdzie liczy się wyjątkowo niska impedancja, lepszy bywa inny typ kondensatora. To właśnie dlatego warto znać ich mocne strony, ale też granice zastosowania. Następny krok to umiejętność czytania oznaczeń, bo bez tego łatwo wybrać zły zamiennik.
Jak czytać oznaczenia na obudowie
Na obudowie zwykle znajdziesz kilka informacji, które wyglądają jak techniczny skrót myślowy, ale da się je szybko rozszyfrować. Najważniejsze są trzy rzeczy: pojemność, napięcie znamionowe i temperatura pracy. Reszta dopowiada, czy dany model nada się do zasilacza, audio czy prostego układu pomocniczego.
| Oznaczenie | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| 1000 µF | Pojemność nominalna | Czy jest wystarczająca do zadania w układzie |
| 25 V | Maksymalne napięcie pracy | Nie pracuję na granicy i zostawiam zapas |
| 105°C | Klasa temperaturowa | W cieple wybieram 105°C zamiast 85°C |
| Low ESR | Obniżona rezystancja szeregowa | Istotne w zasilaczach impulsowych i układach o dużym ripple |
| − pasek na obudowie | Oznaczenie bieguna ujemnego | To sprawdzam zawsze przed wlutowaniem |
| 2000 h / 5000 h / 10000 h | Szacowany czas życia w warunkach katalogowych | Im większe obciążenie cieplne, tym ważniejszy jest ten parametr |
W praktyce nie patrzę wyłącznie na samą pojemność. Dwa elementy o tym samym napisie mogą zachowywać się bardzo różnie, jeśli jeden ma niski ESR, wyższą temperaturę pracy i lepszą trwałość, a drugi jest budżetowy i ledwo mieści się w wymaganiach. Sam napis nie wystarczy, więc dalej pokazuję prosty sposób doboru, który oszczędza sporo nerwów.
Jak dobrać odpowiedni element do projektu lub naprawy
Przy doborze idę zawsze tą samą kolejnością. Dzięki temu nie wybieram kondensatora tylko dlatego, że ma „mniej więcej podobne” parametry, ale rzeczywiście pasuje do układu.
- Ustal pojemność potrzebną funkcjonalnie - w zasilaniu zwykle większa pojemność pomaga w wygładzaniu, ale nie każda większa wartość będzie lepsza bez ograniczeń.
- Daj zapas napięcia - nie wybieram wartości na styk; w prostych projektach sensowny zapas to często 20-30%, a przy większym cieple jeszcze więcej.
- Sprawdź temperaturę pracy - jeśli element siedzi przy radiatorze, transformatorze albo w ciasnej obudowie, wersja 105°C ma dużo większy sens niż 85°C.
- Zwróć uwagę na ESR i ripple current - w zasilaczach impulsowych to często ważniejsze niż sama pojemność, bo od tego zależy nagrzewanie i stabilność pracy.
- Dopasuj gabaryt i rozstaw wyprowadzeń - nawet dobry parametrowo element jest bezużyteczny, jeśli fizycznie nie wejdzie na płytkę.
- Sprawdź, czy potrzebna jest wersja bipolarna - przy sygnale zmiennym albo w niektórych torach audio to ma znaczenie.
Jeżeli wymieniam element w naprawianym urządzeniu, nie ufam wyłącznie staremu nadrukowi. Szukam też powodów, dla których stary mógł się zestarzeć szybciej: wysoka temperatura, duże tętnienia, praca blisko limitu napięcia albo zwykła słaba jakość serii. Z takiego podejścia łatwiej przejść do porównania z innymi typami, bo wtedy widać, kiedy elektrolit ma sens, a kiedy lepiej sięgnąć po coś innego.
Czym różnią się od ceramicznych i foliowych
To porównanie bardzo pomaga, bo w praktyce wiele osób wybiera kondensator tylko po pojemności. A to błąd. Liczy się też stabilność, częstotliwość pracy, rozmiar i to, czy element ma dobrze znosić długą pracę w cieple.
| Cecha | Elektrolit | Ceramiczny | Foliowy |
|---|---|---|---|
| Pojemność | Bardzo duża w małej obudowie | Zwykle mniejsza, choć bywa bardzo popularna | Średnia do dużej, ale przy większym rozmiarze |
| Polaryzacja | Najczęściej tak | Nie | Nie |
| Praca przy wysokich częstotliwościach | Gorsza niż w ceramicznych i foliowych | Zazwyczaj bardzo dobra | Bardzo dobra i stabilna |
| Typowe zastosowanie | Zasilanie, filtracja, bufor energii | Odsprzęganie, sygnały, szybkie zakłócenia | Audio, precyzyjne układy, stabilne filtry |
| Rozmiar i koszt | Zwykle korzystne przy dużej pojemności | Często najmniejsze i najtańsze w małych wartościach | Zwykle większe i droższe |
W praktyce nie ma jednego „najlepszego” typu. Jeżeli potrzebuję dużej pojemności i rozsądnej ceny, elektrolit wygrywa bez dyskusji. Jeżeli zależy mi na szybkości i stabilności w wyższych częstotliwościach, częściej sięgam po ceramiczny albo foliowy. Tę różnicę dobrze rozumieć jeszcze przed naprawą, bo wtedy łatwiej uniknąć przypadkowych zamienników. A skoro już o tym mowa, warto przejść do błędów, które widuję najczęściej.
Najczęstsze błędy przy montażu i eksploatacji
To jest ta część, w której najłatwiej zepsuć nawet dobry projekt. Większość problemów nie wynika z „magii elektroniki”, tylko z kilku powtarzalnych pomyłek.
- Odwrócona polaryzacja - to najprostsza droga do uszkodzenia elementu.
- Brak zapasu napięcia - praca blisko maksymalnej wartości skraca trwałość i zwiększa ryzyko awarii.
- Ignorowanie ESR - w zasilaczach impulsowych zły ESR potrafi zepsuć stabilność całego układu.
- Montaż przy źródle ciepła - im wyższa temperatura, tym szybsze starzenie i większa szansa na wyschnięcie elektrolitu.
- Wymiana „na oko” - sama pojemność nie wystarczy, jeśli zmieniają się parametry pracy lub rozmiar.
- Użycie zwykłej wersji tam, gdzie potrzebna jest bipolarna - przy sygnale zmiennym taki błąd potrafi od razu ujawnić problem.
Objawy zużycia są zwykle dość czytelne: spuchnięta góra, wyciek, niestabilny start zasilania, buczenie w torze audio albo resetowanie się urządzenia przy obciążeniu. Warto też pamiętać o temperaturze życia elementu. Producenci zwykle podają czas pracy w godzinach dla określonych warunków, a praktyczna reguła mówi, że spadek temperatury o 10°C potrafi zauważalnie wydłużyć trwałość, ale to nadal tylko orientacja, nie gwarancja. Właśnie dlatego sama wymiana „czegoś o podobnej pojemności” często daje efekt tylko na chwilę, jeśli problemem był upał albo zbyt duże tętnienia. Z tego miejsca już tylko krok do krótkiej listy, którą warto mieć w głowie przed zakupem lub naprawą.
Co sprawdzam przed zakupem, gdy liczy się spokój na lata
Jeśli mam wybrać jeden szybki filtr decyzyjny, to patrzę na pięć rzeczy: pojemność, napięcie, temperaturę, ESR i miejsce na płytce. Dopiero potem decyduję, czy biorę zwykły element, wersję low ESR, czy odmianę bipolarną. Taki porządek oszczędza czas i zmniejsza ryzyko, że naprawa wróci za kilka tygodni.
- Do zasilaczy impulsowych - szukam wersji o niskim ESR i sensownej trwałości temperaturowej.
- Do ciasnych, ciepłych obudów - wybieram 105°C i nie oszczędzam na zapasie napięcia.
- Do torów sygnałowych - sprawdzam, czy nie potrzebuję wersji bipolarnej albo po prostu innego typu kondensatora.
- Do napraw starego sprzętu - nie ufam samemu nadrukowi na obudowie, tylko oceniam też warunki pracy całego układu.
Jeżeli podejdziesz do tematu w ten sposób, dużo łatwiej odróżnisz sensowny element od przypadkowego zamiennika. I właśnie to robi największą różnicę w praktyce: nie sama pojemność, tylko dopasowanie do warunków pracy, temperatury i obciążenia. W elektronice to zwykle właśnie takie detale decydują, czy urządzenie będzie działać pewnie, czy tylko „jakoś działać”.
