Rezystor nie tylko ogranicza prąd. Na nim spadek napięcia pojawia się dokładnie wtedy, gdy przez element płynie prąd, a jego wartość wynika z prawa Ohma. W prostym obwodzie da się to policzyć w kilka sekund, ale ten sam mechanizm decyduje też o grzaniu elementu, jakości pomiaru i zachowaniu całego układu. Najwięcej pomyłek bierze się z mieszania spadku napięcia na rezystorze ze spadkiem napięcia na przewodach.
Spadek napięcia na rezystorze rośnie liniowo z prądem, rezystancją i temperaturą elementu
- Prawo Ohma wiąże napięcie, prąd i rezystancję prostą zależnością, więc podwojenie prądu albo rezystancji podwaja spadek napięcia.
- Połączenie szeregowe dzieli napięcie między elementy, a suma spadków równa się napięciu źródła.
- Połączenie równoległe utrzymuje takie samo napięcie na każdej gałęzi, ale prąd rozdziela się między gałęzie według ich oporu.
- Obliczenie mocy jest tak samo ważne jak obliczenie napięcia, bo ten sam rezystor może spełnić warunek napięciowy i jednocześnie przegrzać się od strat.
- W instalacjach budynkowych często pojawiają się limity 3% dla oświetlenia i 5% dla pozostałych obwodów, a w dokumentacjach PV spotyka się jeszcze ostrzejsze założenia po stronie DC i AC.

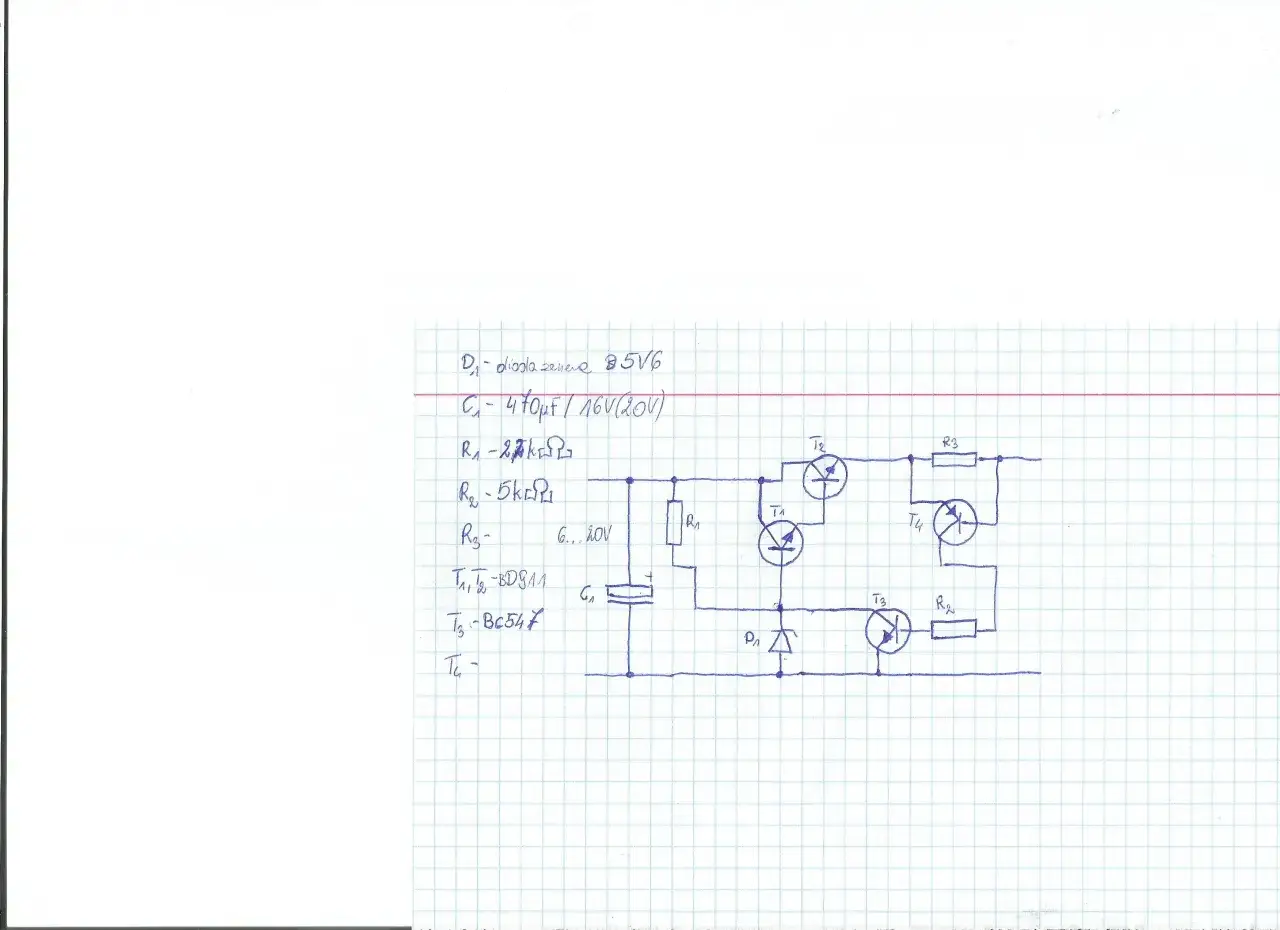

Jak oblicza się spadek napięcia na rezystorze?
Najkrótsza odpowiedź brzmi: V = I · R. Jeśli przez rezystor płynie 2 A, a jego opór wynosi 10 Ω, spadek napięcia wynosi 20 V. Taki wynik jest prosty, ale tylko wtedy, gdy używa się rzeczywistego prądu i rzeczywistej rezystancji, a nie wartości „z głowy” albo zbyt luźno odczytanych z oznaczenia elementu.
W praktyce obliczenie spadku napięcia na rezystorze nie kończy się na samym wyniku napięciowym. Ten sam przykład pokazuje również moc strat: P = I² · R, czyli 2² · 10 = 40 W. Mały rezystor o mocy 0,25 W nie wytrzymałby takiego obciążenia nawet przez krótki czas, bo energia nie znika, tylko zamienia się w ciepło.
| Wielkość | Wartość | Znaczenie |
|---|---|---|
| Prąd I | 2 A | Tyle płynie przez rezystor |
| Rezystancja R | 10 Ω | Taki opór stawia element |
| Spadek napięcia V | 20 V | Wynik obliczenia V = I · R |
| Moc P | 40 W | Strata energii w postaci ciepła |
| Wniosek | Za duża moc dla małego elementu | Sam wynik napięciowy nie wystarcza do oceny układu |
Najprostszy zapis
W obwodzie stałoprądowym rezystor zachowuje się przewidywalnie, więc wzór V = I · R wystarcza do większości szkolnych i domowych przykładów. Jeżeli prąd wzrośnie dwukrotnie, spadek napięcia również wzrośnie dwukrotnie, o ile rezystancja pozostaje stała. To właśnie ta liniowość odróżnia rezystor od wielu innych elementów, które reagują nieliniowo lub zmieniają parametry wraz z temperaturą.
Co mówi moc
Spadek napięcia i moc są ze sobą powiązane, ale nie są tym samym. Napięcie opisuje różnicę potencjałów, a moc pokazuje, ile energii w jednostce czasu zmienia się w ciepło. Dlatego dwa rezystory mogą dać identyczny spadek napięcia, ale tylko jeden z nich może bezpiecznie rozproszyć powstałą moc, jeśli ma inną obudowę lub inną klasę obciążalności.
Kiedy wynik przestaje być liniowy
Przy bardzo dużym nagrzaniu opór wielu rezystorów zaczyna się zmieniać, a wtedy wynik z prostej kalkulacji przestaje być idealny. W obwodach prądu przemiennego sytuacja nadal pozostaje prosta, jeśli obciążenie jest czysto rezystancyjne, bo wtedy liczą się wartości skuteczne napięcia i prądu. Jeśli jednak w grę wchodzi impuls, wysoka temperatura albo element o nietypowej charakterystyce, obliczenie trzeba traktować ostrożniej.
Zapamiętaj: rezystor nie „zużywa” napięcia. On wymusza spadek wynikający z prądu, a energia trafia do ciepła.

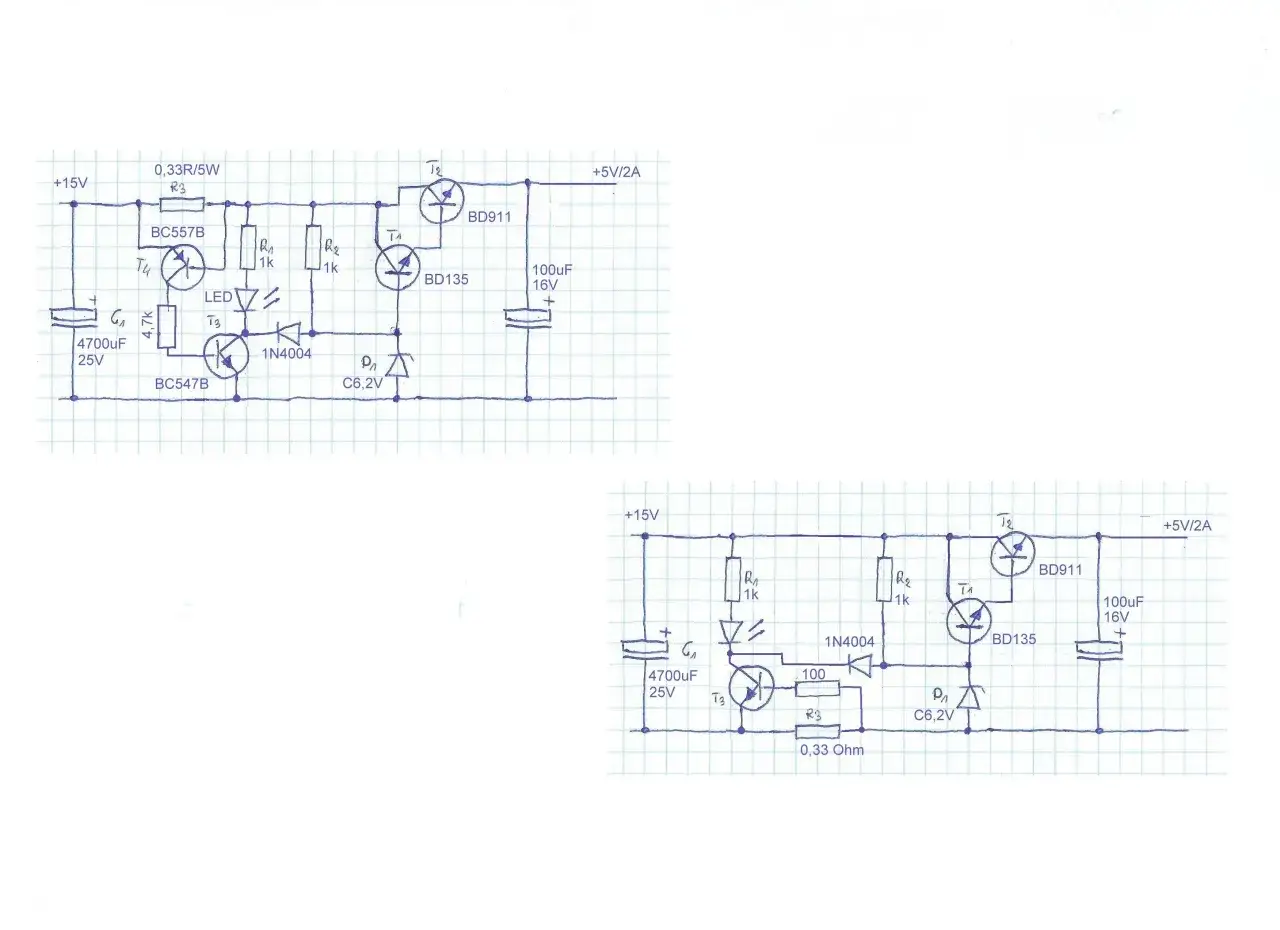

Jak zachowują się rezystory w szeregu i równolegle?
W szeregu napięcie dzieli się między elementy, a w równoległym każda gałąź ma to samo napięcie. To najważniejsza różnica, która rozstrzyga większość zadań z obwodów oporowych. Błąd pojawia się wtedy, gdy ktoś próbuje stosować tę samą logikę do obu układów, mimo że prąd i napięcie rozkładają się w nich całkiem inaczej.
| Układ | Napięcie | Prąd | Najczęstszy wniosek |
|---|---|---|---|
| Szeregowy | Sumuje się na kolejnych elementach | Taki sam przez wszystkie rezystory | Większy opór całkowity daje większy spadek przy tym samym prądzie |
| Równoległy | Takie samo na każdej gałęzi | Dzieli się między gałęzie | Różne rezystancje powodują różne prądy gałęziowe |
| Mieszany | Część spadku pojawia się na odcinkach wspólnych, część na gałęziach | Zależy od całej topologii | Trzeba liczyć fragment po fragmencie |
Połączenie szeregowe
W szeregu przez każdy rezystor płynie ten sam prąd, więc spadek napięcia na każdym z nich zależy wyłącznie od jego rezystancji. Jeżeli jeden element ma 4 Ω, a drugi 6 Ω, to większy spadek pojawi się na tym drugim. Suma obu spadków musi zgadzać się z napięciem źródła, jeśli pomija się przewody i zakłada idealne połączenia.
Połączenie równoległe
W równoległym wszystkie gałęzie są podłączone do tych samych punktów, więc napięcie na każdym rezystorze jest identyczne. Zmienia się natomiast prąd, bo przez mniejszy opór płynie większa jego część. To właśnie dlatego w równoległym układzie dwa rezystory o różnych wartościach mogą nagrzewać się zupełnie inaczej, mimo że spadek napięcia na obu jest taki sam.
Układ mieszany
Układ mieszany wymaga rozbicia go na prostsze fragmenty. Najpierw liczy się gałęzie równoległe, potem odcinki szeregowe albo odwrotnie, zależnie od topologii schematu. Największy błąd polega na sumowaniu wszystkiego „na skróty” bez sprawdzenia, które elementy faktycznie mają wspólny prąd, a które wspólne napięcie.
Uwaga: to, że dwa rezystory są w tym samym obwodzie, nie znaczy, że mają takie samo napięcie lub taki sam prąd. Zależy to od tego, czy są połączone szeregowo, czy równolegle.
Przeczytaj również: Jak prawidłowo podłączyć rezystor do diody LED - poradnik krok po kroku
Jak mierzy się spadek napięcia w praktyce?

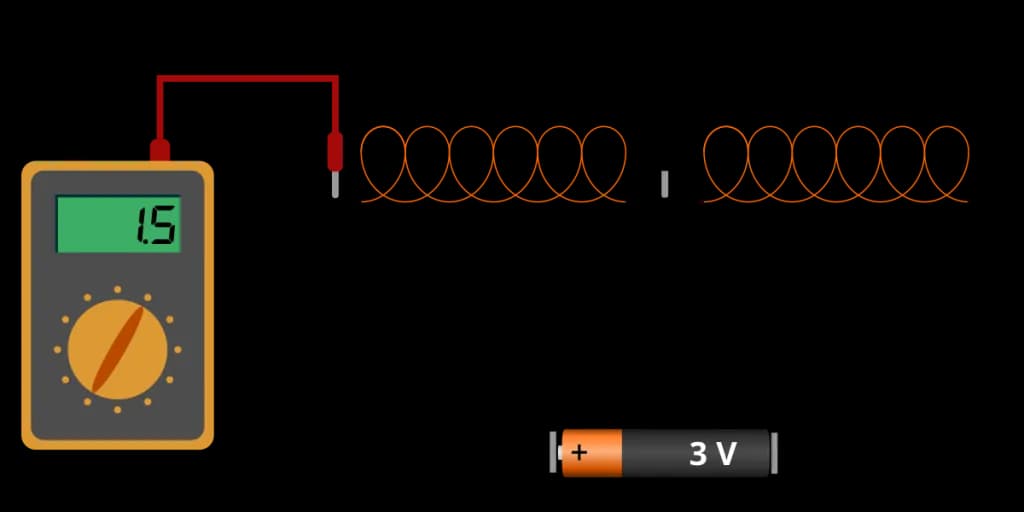

Najprościej mierzy się go woltomierzem podłączonym równolegle do rezystora. Jeśli chodzi o prąd, amperomierz musi znaleźć się szeregowo, bo tylko wtedy przepływa przez niego ten sam prąd co przez badany element. Dobrze ustawiony multimetr nie powinien zafałszować wyniku, ale zły tryb pomiaru potrafi całkowicie zmienić sytuację w obwodzie.
W praktyce liczy się nie tylko wybór trybu DCV albo ACV, ale też miejsce przyłożenia sond. Przy małych spadkach napięcia końcówki pomiarowe, jakość przewodów i rezystancja styków zaczynają mieć znaczenie większe, niż wydaje się na pierwszy rzut oka. Przy bardzo małych rezystancjach wygodny bywa pomiar czteroprzewodowy, bo ogranicza wpływ przewodów pomiarowych na sam wynik.
Pomiar napięcia
Pomiar napięcia polega na porównaniu potencjałów dwóch punktów, więc sondy przykłada się do obu końców rezystora. W takim układzie miernik ma zwykle dużą rezystancję wejściową, dlatego nie zabiera istotnego prądu z obwodu. To właśnie odróżnia go od amperomierza, który musi być włączony tak, by cały prąd przepłynął przez miernik.
Pomiar prądu
Pomiar prądu wymaga przerwania obwodu i wpięcia miernika w tor przepływu. Taki krok jest bezpieczny dla wyniku, ale mniej wybaczający dla błędów niż pomiar napięcia, bo zły zakres albo wpięcie do niewłaściwego gniazda może uszkodzić miernik. W prostych układach warto najpierw zmierzyć napięcie na źródle, potem na rezystorze, a dopiero później prąd, żeby łatwiej wykryć rozbieżność.
Małe spadki i przewody pomiarowe
Przy spadkach rzędu setnych lub tysięcznych wolta przewody pomiarowe i styki stają się istotną częścią wyniku. To nie jest błąd teorii, tylko ograniczenie praktyki. Im mniejsza rezystancja badanego elementu, tym bardziej opłaca się oddzielić spadek na samym rezystorze od spadku na przewodach i połączeniach.
W praktyce: amperomierz włączony równolegle może zadziałać jak zwarcie. Woltomierz włączony szeregowo zwykle pokaże absurdalny wynik, bo nie jest do tego przeznaczony.
Przeczytaj również: Multimetr cyfrowy jak mierzyć: unikaj błędów i mierz jak profesjonalista
Kiedy spadek napięcia staje się problemem?
Problem zaczyna się wtedy, gdy spadek napięcia przestaje być tylko wynikiem obliczenia, a staje się źródłem strat, grzania albo zbyt niskiego napięcia na odbiorniku. Rezystor może działać poprawnie z punktu widzenia wzoru, a jednocześnie pracować za blisko granicy mocy albo temperatury. W instalacjach elektrycznych ten sam mechanizm dotyczy również przewodów, złącz i zacisków.
Temperatura i moc
Każdy rezystor ma określoną moc znamionową, która mówi, ile energii może rozproszyć bez przegrzania. Jeżeli w obliczeniach wyjdzie 40 W, a element ma 0,25 W, wynik jest natychmiast czytelny: układ wymaga innego rezystora, innej topologii albo innego źródła zasilania. Temperatura dodatkowo zmienia sam opór, więc przy dużym obciążeniu rzeczywisty spadek napięcia może odjechać od prostego wyniku z kalkulatora.
Przewody i normy instalacyjne
W obwodach budynkowych spadek napięcia nie dotyczy wyłącznie rezystora. Liczy się również opór przewodów, połączeń i zacisków, dlatego projektanci odnoszą wynik do całego toru zasilania. W praktyce technicznej często przyjmuje się limity 3% dla obwodów oświetleniowych i 5% dla pozostałych obwodów, a w publicznie dostępnych projektach technicznych dla fotowoltaiki pojawiają się także ostrzejsze założenia po stronie DC i AC, czego przykładem jest projekt z obliczonym spadkiem 0,91% i limitem 5%.
Kiedy wynik trzeba czytać ostrożnie
Nie każdy dokument stosuje identyczne progi dla każdego zastosowania, bo inne wymagania ma oświetlenie, inne zasilanie odbiorników siłowych, a jeszcze inne układy PV albo automatyka. Właśnie dlatego samo hasło „spadek napięcia” niczego nie rozstrzyga bez informacji o punkcie pomiaru, rodzaju obciążenia i granicy dopuszczalnej dla danego projektu. Najbardziej zdradliwe są układy długie, obciążone impulsowo albo zasilane z niestabilnego źródła.
Przykład z życia: rezystor w układzie LED może dawać poprawny wynik na papierze, ale po nagrzaniu zmienić warunki pracy całego układu. Wtedy różnica między teorią a praktyką pojawia się szybciej niż oczekiwano.

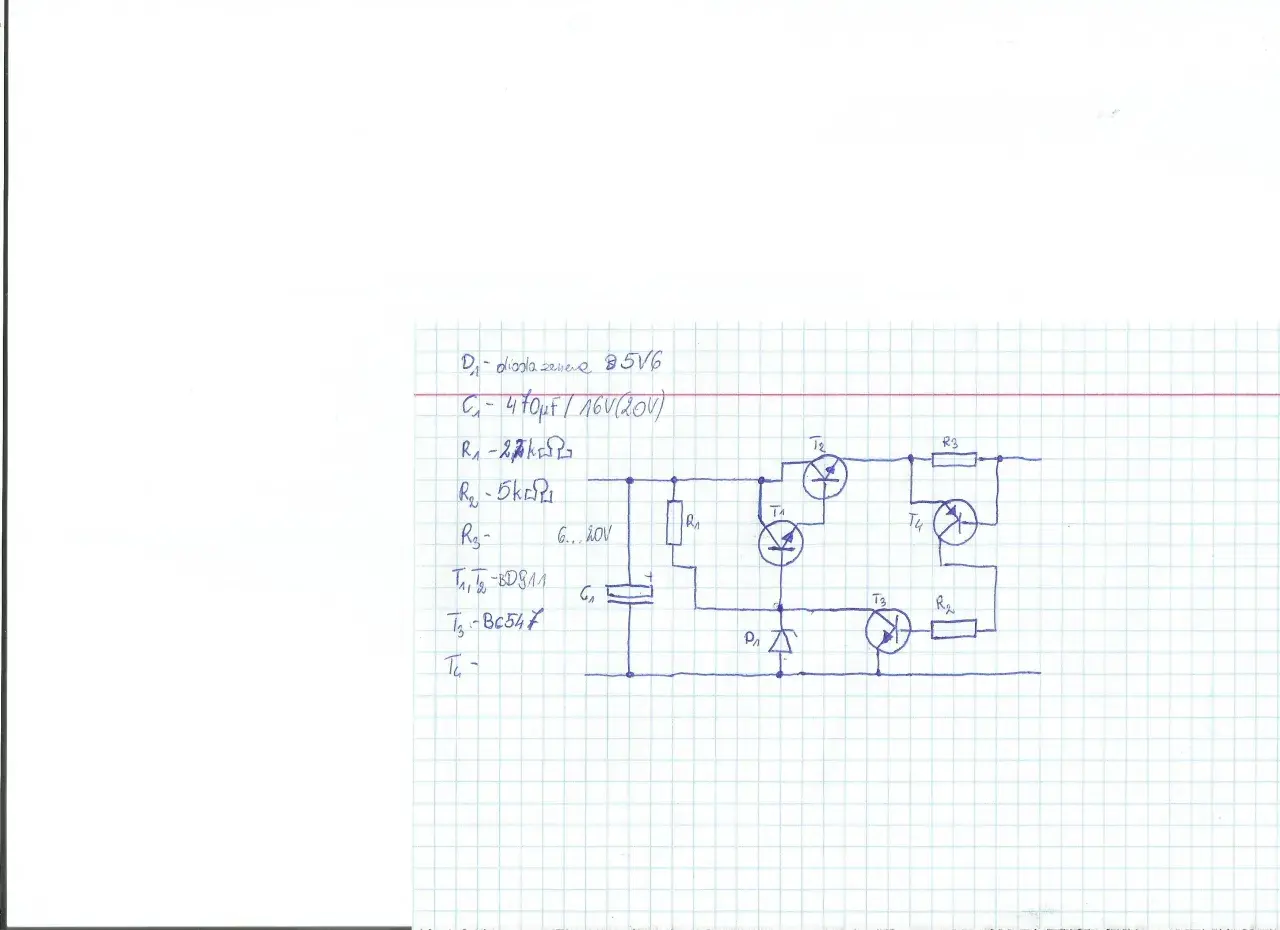

Jak policzyć wynik bez pomyłek?
Najpewniejsza ścieżka prowadzi od źródła napięcia, przez prąd, do mocy i dopiero na końcu do oceny zgodności z limitem. Taki porządek ogranicza ryzyko pomylenia wartości nominalnej z rzeczywistą i pozwala od razu wychwycić element, który grzeje się za mocno. Przy prostych układach wystarczy kilka kroków, ale każdy z nich powinien zostać wykonany na właściwych danych.
- Ustal układ - najpierw trzeba wiedzieć, czy rezystor pracuje sam, w szeregu, czy w gałęzi równoległej.
- Wpisz rzeczywisty prąd - wynik z obliczeń tylko wtedy ma sens, gdy prąd odpowiada faktycznemu obciążeniu.
- Oblicz spadek napięcia - podstawienie do V = I · R daje wynik dla każdego rezystora osobno.
- Sprawdź moc - P = V · I albo P = I² · R pokazuje, czy element nie przegrzeje się w pracy ciągłej.
- Porównaj z limitem - w instalacjach i projektach trzeba jeszcze odnieść wynik do dopuszczalnego spadku dla danego zastosowania.
Przy obwodach LED punkt odniesienia jest jeszcze prostszy: rezystor nie dostaje całego napięcia zasilania, tylko tyle, ile zostaje po odjęciu napięcia przewodzenia diody. Dlatego obliczenie trzeba robić na całym torze, a nie tylko na jednym elemencie. Ten sam schemat działa także przy innych odbiornikach, w których napięcie rozkłada się na kilka elementów w jednej gałęzi.
Jakie błędy psują wynik najczęściej?
Najczęściej psują go cztery rzeczy: zła jednostka, zła topologia, zły punkt pomiaru i zignorowana temperatura. Pomylenie miliamperów z amperami potrafi zmienić wynik tysiąckrotnie, a traktowanie układu równoległego jak szeregowego daje wynik kompletnie oderwany od rzeczywistości. Do tego dochodzi jeszcze założenie, że rezystor zawsze ma dokładnie tyle omów, ile napisano na schemacie.
- Mieszanie mA z A - 20 mA to 0,02 A, a nie 20 A.
- Używanie wartości nominalnej bez korekty - tolerancja rezystora i temperatura zmieniają wynik.
- Pomiar w złym miejscu - napięcie mierzy się równolegle do elementu, a nie „gdzieś obok”.
- Ignorowanie przewodów i styków - przy małych spadkach ich wpływ rośnie bardzo szybko.
- Przenoszenie wzoru na element nieliniowy - dioda, tranzystor albo układ impulsowy nie zachowują się jak idealny rezystor.
Najlepszy wynik daje liczenie na rzeczywistym prądzie, sprawdzanie mocy i porównywanie wyniku z układem połączeń oraz dopuszczalnym spadkiem w danym zastosowaniu.
