Cewka to kluczowy element obwodów elektrycznych. Działa na zasadzie indukcji elektromagnetycznej. Gdy przepływa przez nią prąd, wytwarza pole magnetyczne. To pole może magazynować energię i wpływać na inne części obwodu. Cewki są niezwykle wszechstronne i przydatne w elektronice.
Istnieją różne rodzaje cewek. Mamy cewki indukcyjne, powietrzne, dławiki i cewki Tesli. Każdy typ ma swoje unikalne cechy i zastosowania. Prawo Faradaya wyjaśnia, jak działają cewki. Zmiana pola magnetycznego wokół przewodnika indukuje w nim napięcie.
Cewki znajdują zastosowanie w wielu urządzeniach. Spotykamy je w transformatorach, filtrach elektronicznych, czujnikach i obwodach rezonansowych. Są niezbędne w zasilaczach, silnikach i systemach audio. Ich właściwości elektromagnetyczne są kluczowe dla prawidłowego działania wielu urządzeń.
Najważniejsze informacje:- Cewka wytwarza pole magnetyczne podczas przepływu prądu
- Działa na zasadzie indukcji elektromagnetycznej
- Istnieją różne rodzaje cewek: indukcyjne, powietrzne, dławiki, cewki Tesli
- Cewki są szeroko stosowane w elektronice i elektrotechnice
- Prawo Faradaya wyjaśnia zasadę działania cewek
- Cewki są kluczowe w transformatorach, filtrach, czujnikach i obwodach rezonansowych
Czym jest cewka w elektronice?
Cewka to pasywny element obwodu elektrycznego, kluczowy dla wielu zastosowań w elektronice. Definicja cewki określa ją jako urządzenie składające się z przewodnika nawiniętego na rdzeń.
Podstawowa budowa cewki obejmuje przewód elektryczny nawinięty wokół rdzenia, który może być wykonany z materiału ferromagnetycznego lub powietrza. Liczba zwojów wpływa na właściwości cewki. Rdzeń może być prosty lub toroidalny, co determinuje kształt pola magnetycznego.
Cewka w elektronice pełni rolę magazynu energii magnetycznej. Przeciwdziała ona nagłym zmianom prądu, co jest kluczowe w wielu aplikacjach.
Zasada działania cewki
Działanie cewki opiera się na zjawisku indukcji elektromagnetycznej. Gdy prąd przepływa przez zwoje cewki, wytwarza pole magnetyczne. Zmiana tego pola indukuje napięcie w przewodniku, przeciwdziałając zmianom prądu.
Prawo Faradaya wyjaśnia, jak zmienne pole magnetyczne indukuje napięcie w cewce. To fundamentalna zasada dla zrozumienia funkcjonowania transformatorów i silników elektrycznych.
Samoindukcja występuje, gdy zmiana prądu w cewce indukuje napięcie w niej samej. Wzajemna indukcja zachodzi między dwiema cewkami, gdy zmiana prądu w jednej wpływa na drugą. Te zjawiska są kluczowe w transformatorach i sprzęgaczach magnetycznych.
Czytaj więcej: Rozłącznik izolacyjny - poznaj symbol i znaczenie na schemacie
Rodzaje cewek i ich charakterystyka
- Cewki indukcyjne: Podstawowy typ, używany do magazynowania energii magnetycznej
- Cewki powietrzne: Bez rdzenia ferromagnetycznego, idealne do zastosowań wysokoczęstotliwościowych
- Dławiki: Specjalne cewki o wysokiej indukcyjności, używane do filtrowania zakłóceń
- Cewki Tesli: Generują wysokie napięcia, stosowane w pokazach i badaniach naukowych

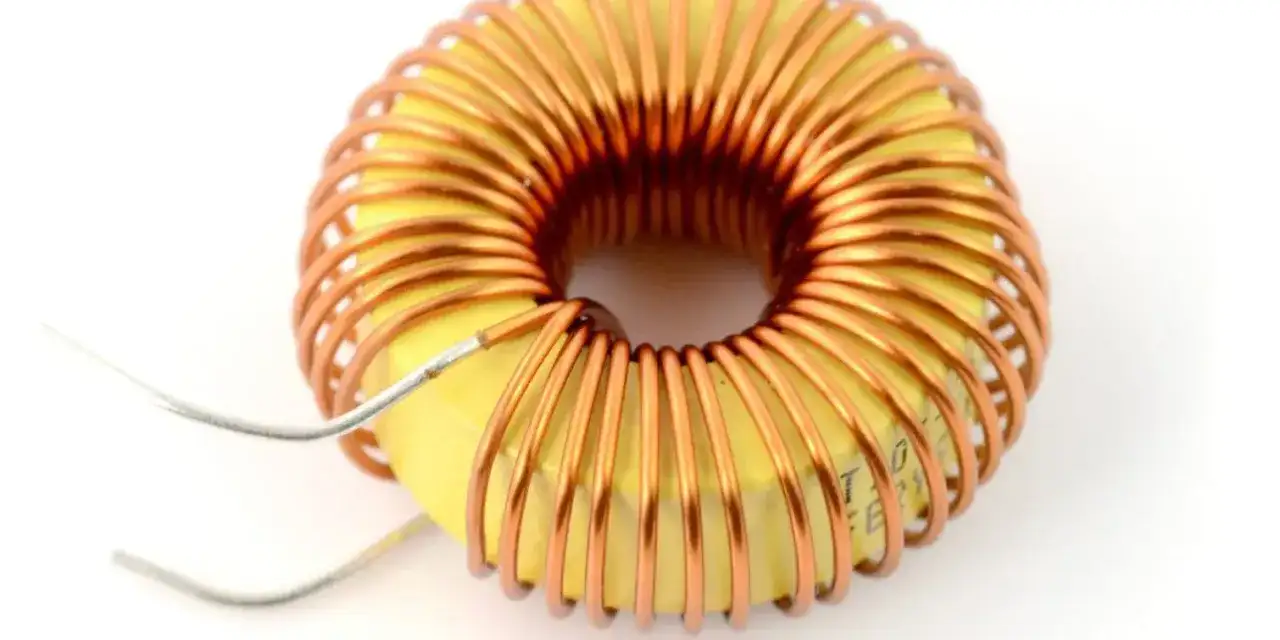

- Cewki toroidalne: O kształcie pierścienia, oferują mniejsze straty i lepsze ekranowanie
Jak wybrać odpowiednią cewkę do zastosowania?
Wybór cewki zależy od kilku czynników. Kluczowe są: częstotliwość pracy, wymagana indukcyjność i maksymalny prąd. Ważne są też straty w rdzeniu i rezystancja uzwojenia.
Istotne parametry to indukcyjność, prąd nasycenia i dobroć. Dla aplikacji wysokoczęstotliwościowych ważna jest też pojemność pasożytnicza.
Zastosowania cewek w elektronice
Transformatory wykorzystują cewki do zmiany napięcia prądu przemiennego. Umożliwiają one efektywny przesył energii elektrycznej na duże odległości.
Filtry elektroniczne zawierają cewki do eliminacji niepożądanych częstotliwości. Poprawiają one jakość sygnału w systemach audio i komunikacyjnych.
Obwody rezonansowe, złożone z cewki i kondensatora, są kluczowe w radioodbiornikach. Umożliwiają precyzyjne dostrojenie do wybranej częstotliwości.
Rola cewek w urządzeniach codziennego użytku
| Urządzenie | Typ cewki | Funkcja |
|---|---|---|
| Ładowarka bezprzewodowa | Cewka płaska | Transfer energii |
| Głośnik | Cewka drgająca | Generowanie dźwięku |
| Zasilacz impulsowy | Dławik | Filtrowanie zakłóceń |
| Kuchenka indukcyjna | Cewka płaska | Generowanie pola magnetycznego |
| Czytnik RFID | Cewka antenowa | Odczyt tagów |
Jak cewki wpływają na działanie sprzętu audio?
Cewki w głośnikach przekształcają sygnał elektryczny w ruch membrany. Ich parametry wpływają na charakterystykę dźwięku, szczególnie w zakresie niskich częstotliwości. Precyzja wykonania cewki jest kluczowa dla jakości głośnika.
W mikrofonach dynamicznych cewka przekształca drgania membrany w sygnał elektryczny. Jej konstrukcja wpływa na czułość i charakterystykę częstotliwościową mikrofonu.
Cewki w sprzęcie audio wpływają na jego brzmienie. Wysokiej jakości cewki minimalizują zniekształcenia, zapewniając czysty i naturalny dźwięk.
Cewki w systemach bezprzewodowych
Anteny wykorzystują cewki do emisji i odbioru fal radiowych. Ich kształt i rozmiar są dostosowane do częstotliwości pracy. Cewki antenowe mogą być nawinięte na ferrycie, zwiększając ich efektywność.
W obwodach nadajników cewki są częścią układów dopasowujących impedancję. W odbiornikach tworzą filtry wejściowe i obwody rezonansowe. Precyzyjne cewki poprawiają selektywność i czułość urządzeń radiowych.
Przyszłość cewek w elektronice
Miniaturyzacja cewek postępuje wraz z rozwojem elektroniki. Nowe techniki produkcji umożliwiają tworzenie mikroskopijnych cewek na chipach.
Innowacyjne materiały, jak grafen czy nadprzewodniki wysokotemperaturowe, rewolucjonizują produkcję cewek. Oferują one niższe straty i wyższą efektywność.
Przyszłe zastosowania cewek obejmują bezprzewodowe systemy przesyłu energii na duże odległości. Mogą one znaleźć zastosowanie w zasilaniu dronów czy pojazdów elektrycznych w ruchu. Cewki będą też kluczowe w rozwoju kwantowych układów scalonych.
Cewki: Niezbędne Komponenty Współczesnej Elektroniki
Cewki są fundamentalnym elementem elektroniki, pełniącym kluczowe role w niezliczonych urządzeniach i systemach. Od prostych transformatorów po zaawansowane systemy bezprzewodowe, cewki wykorzystują zjawisko indukcji elektromagnetycznej do magazynowania energii, filtrowania sygnałów i generowania pól magnetycznych.
Różnorodność typów cewek, takich jak indukcyjne, powietrzne czy toroidalne, pozwala na ich optymalne dostosowanie do konkretnych zastosowań. Ich wpływ na działanie sprzętu audio, systemów komunikacji bezprzewodowej czy urządzeń codziennego użytku jest nie do przecenienia. Wybór odpowiedniej cewki wymaga uwzględnienia wielu parametrów, co podkreśla złożoność i precyzję współczesnej elektroniki.
Patrząc w przyszłość, miniaturyzacja i innowacyjne materiały otwierają nowe możliwości dla cewek. Od mikroskopijnych komponentów na chipach po potencjalne zastosowania w bezprzewodowym przesyle energii na duże odległości, cewki pozostają na czele postępu technologicznego, obiecując dalsze rewolucje w świecie elektroniki.
