Dioda to kluczowy element elektroniczny składający się z dwóch elektrod: anody i katody. Jej główną cechą jest jednokierunkowy przepływ prądu. Anoda to elektroda dodatnia, a katoda ujemna. Prąd w diodzie płynie tylko od anody do katody. To sprawia, że diody są niezwykle przydatne w wielu układach elektronicznych.
Aby dioda działała prawidłowo, anoda musi mieć wyższy potencjał niż katoda. Wtedy elektrony emitowane przez katodę są przyciągane do anody. Jeśli polaryzacja jest odwrotna, prąd nie płynie. Na obudowie diody katodę często oznacza się krótszą nóżką lub paskiem.
Najważniejsze informacje:- Dioda składa się z anody (elektroda dodatnia) i katody (elektroda ujemna)
- Prąd w diodzie płynie jednokierunkowo - od anody do katody
- Anoda musi mieć wyższy potencjał niż katoda, aby dioda przewodziła prąd
- Katodę oznacza się zwykle krótszą nóżką lub paskiem na obudowie
- Diody są szeroko stosowane w elektronice dzięki swoim właściwościom
Czym są anoda i katoda w diodzie?
Anoda i katoda diody to dwie elektrody tworzące ten podstawowy element elektroniczny. Anoda to elektroda dodatnia, przyjmująca elektrony, natomiast katoda to elektroda ujemna, emitująca elektrony. Pełnią one kluczową rolę w funkcjonowaniu diody, umożliwiając jednokierunkowy przepływ prądu. Dzięki tym elektrodom, prąd w diodzie może płynąć tylko w jednym kierunku - od anody do katody, co stanowi fundamentalną zasadę działania tego komponentu.
Budowa diody i jej podstawowe elementy
Budowa diody jest stosunkowo prosta, ale niezwykle efektywna. Składa się ona z dwóch warstw półprzewodnika, najczęściej krzemu lub germanu, z których jedna jest typu n (nadmiar elektronów), a druga typu p (niedobór elektronów). Na styku tych warstw tworzy się tzw. złącze p-n, kluczowe dla działania diody.
Główne elementy diody to:
- Anoda (elektroda dodatnia)
- Katoda (elektroda ujemna)
- Złącze p-n
- Obudowa ochronna
Czytaj więcej: Jak podłączyć dwie lampy do pojedynczego włącznika: poradnik
Jak działa przepływ prądu w diodzie?
Przepływ prądu w diodzie zachodzi od anody do katody, co jest przeciwne do ruchu elektronów. Elektrony przemieszczają się od katody (elektroda ujemna) do anody (elektroda dodatnia). Kiedy przyłożymy do diody napięcie w kierunku przewodzenia, czyli dodatni biegun do anody, a ujemny do katody, elektrony z obszaru n zaczynają przepływać do obszaru p. To powoduje powstanie prądu elektrycznego. Bariera potencjału na złączu p-n zostaje pokonana, umożliwiając swobodny przepływ ładunków.
Funkcje anody w procesie przewodzenia prądu
Anoda w diodzie pełni funkcję odbiornika elektronów emitowanych przez katodę. Przyciąga ona elektrony, tworząc "ujście" dla przepływającego prądu. Dzięki temu anoda diody aktywnie uczestniczy w procesie przewodzenia, umożliwiając kontrolowany przepływ ładunków elektrycznych przez komponent.
Zadania katody w diodzie
Katoda diody jest źródłem elektronów, które są emitowane do obszaru złącza p-n. Emisja ta może zachodzić na różne sposoby, w zależności od typu diody i warunków jej pracy.
Typy emisji elektronów z katody:
- Emisja termoelektronowa
- Emisja tunelowa
- Emisja fotoemisyjna
Sprawne funkcjonowanie katody jest kluczowe dla prawidłowego działania całej diody.
Polaryzacja diody: klucz do zrozumienia jej działania
Polaryzacja diody to sposób przyłożenia napięcia do jej elektrod. W kierunku przewodzenia, gdy anoda ma wyższy potencjał niż katoda, dioda przewodzi prąd. Elektrony swobodnie przepływają przez złącze p-n, tworząc prąd elektryczny. Natomiast w kierunku zaporowym, gdy katoda ma wyższy potencjał niż anoda, dioda blokuje przepływ prądu. Powstaje wtedy bariera potencjału, uniemożliwiająca ruch ładunków.
| Kierunek polaryzacji | Zachowanie diody |
|---|---|
| Przewodzenia | Przepływ prądu |
| Zaporowy | Blokada przepływu prądu |
Jak rozpoznać anodę i katodę na schematach?

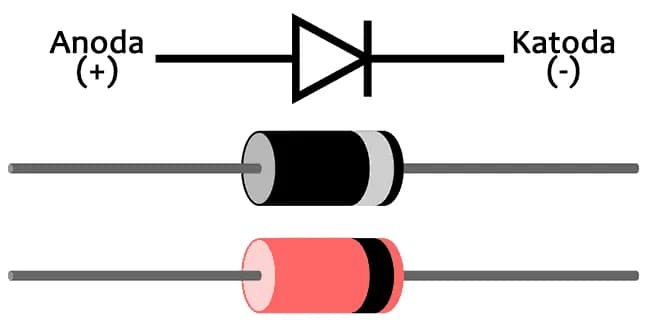

Na schematach elektronicznych anoda i katoda diody są oznaczane charakterystycznymi symbolami. Diodę przedstawia się jako trójkąt (anoda) połączony z prostopadłą linią (katoda). Kierunek przepływu prądu jest zgodny ze zwrotem trójkąta.
Oznaczenia anody i katody na fizycznych komponentach
Na obudowie diody stosuje się różne metody oznaczania elektrod:
- Pasek na obudowie (bliżej katody)
- Dłuższa nóżka (anoda)
- Ścięcie lub spłaszczenie na obudowie (po stronie katody)
Prawidłowa identyfikacja elektrod jest kluczowa dla poprawnego montażu i funkcjonowania układu elektronicznego.
Wpływ materiałów na właściwości anody i katody
Do produkcji elektrod diody wykorzystuje się różne materiały półprzewodnikowe, najczęściej krzem lub german. Wybór materiału ma znaczący wpływ na charakterystykę diody. Wpływa on na napięcie przewodzenia, prąd wsteczny oraz szybkość przełączania, co przekłada się na wydajność i obszary zastosowań danego typu diody.
Praktyczne zastosowania diod w elektronice
Najważniejsze zastosowania diod:
- Prostowniki - przekształcanie prądu zmiennego na stały
- Detektor sygnałów - w odbiornikach radiowych
- Zabezpieczenia - ochrona przed odwrotną polaryzacją
- Stabilizatory napięcia - utrzymywanie stałego napięcia
- Modulacja sygnałów - w telekomunikacji
Rodzaje diod i ich specyficzne właściwości anody i katody
Istnieje wiele typów diod, każdy z unikalnymi cechami anody i katody.
| Typ diody | Cechy charakterystyczne |
|---|---|
| Dioda prostownicza | Duża wytrzymałość prądowa i napięciowa |
| Dioda Zenera | Stabilne napięcie w kierunku zaporowym |
| Dioda LED | Emisja światła przy przepływie prądu |
| Dioda Schottky'ego | Niski spadek napięcia, szybkie przełączanie |
Jak testować sprawność anody i katody?
Sprawność anody i katody diody można łatwo sprawdzić za pomocą multimetru. Najprostszy test polega na pomiarze rezystancji w obu kierunkach. Przykładamy sondy multimetru do elektrod diody, a następnie zamieniamy ich położenie. W kierunku przewodzenia (anoda-dodatnia, katoda-ujemna) powinniśmy odczytać niską rezystancję, a w kierunku zaporowym - wysoką lub nieskończoną.
Wpływ temperatury na działanie anody i katody
Temperatura ma istotny wpływ na pracę anody i katody diody. Wraz ze wzrostem temperatury zwiększa się przewodnictwo półprzewodnika, co może prowadzić do zwiększenia prądu wstecznego. Przegrzanie elektrod może spowodować trwałe uszkodzenie diody, zmieniając jej charakterystykę lub całkowicie uniemożliwiając jej działanie.
Kluczowa rola anody i katody w funkcjonowaniu diod
Anoda i katoda diody stanowią fundament działania tego wszechstronnego elementu elektronicznego. Ich unikalna interakcja umożliwia jednokierunkowy przepływ prądu, co jest podstawą wielu zastosowań w elektronice. Od prostowników po detektory sygnałów, diody znajdują szerokie zastosowanie dzięki specyficznym właściwościom swoich elektrod.
Zrozumienie roli anody i katody, ich polaryzacji oraz wpływu na przepływ prądu jest kluczowe dla efektywnego wykorzystania diod w układach elektronicznych. Różnorodność typów diod, od prostowniczych po LED, pokazuje, jak modyfikacje właściwości elektrod mogą prowadzić do powstania komponentów o specjalistycznych zastosowaniach.
Prawidłowa identyfikacja i testowanie anody i katody diody są niezbędne dla zapewnienia poprawnego działania układów elektronicznych. Pamiętajmy również o wpływie czynników zewnętrznych, takich jak temperatura, na pracę diody. Wiedza ta pozwala na optymalne wykorzystanie możliwości tego niezwykłego elementu elektronicznego, który mimo swojej prostoty, nieustannie znajduje nowe zastosowania w rozwijającej się technologii.
