Instalacje domofonowe: kompletny schemat i instrukcja montażu

Fabian Dudek 11 września 2024 Zaktualizowano: 2 lipca 2026
Schemat instalacji domofonowej: płyta bramotela, kaseta na bramie, elektrozaczep, modem, aparaty telefoniczne.

Spis treści

Wiele usterek domofonu zaczyna się nie przy panelu, lecz w miejscu, którego po montażu już nie widać: w źle opisanych przewodach, zbyt krótkiej rezerwie kabla albo w schemacie niedopasowanym do typu budynku. Dobrze rozpisana instalacja domofonowa daje nie tylko wygodę rozmowy z osobą przy wejściu, ale też realną kontrolę dostępu i łatwiejszą rozbudowę w przyszłości. Dlatego schemat połączeń ma znaczenie większe niż sam wybór ładnego unifonu czy kasety przy furtce.

Schemat domofonu działa poprawnie tylko wtedy, gdy przewody, zasilanie i elektrozaczep pasują do jednego układu

  • Instalacja 4-żyłowa rozdziela masę, mikrofon, głośnik i wywołanie, dlatego najczęściej trafia do prostszych układów mieszkaniowych.
  • System cyfrowy pozwala podłączyć wiele unifonów równolegle, a w jednym z opisanych rozwiązań typowo obsługuje nawet 255 unifonów.
  • Domofon w strefie wejścia powinien być widoczny, kontrastowy i umieszczony tak, aby ekran znajdował się nie wyżej niż 120 cm od podłogi.
  • Modernizacja starej instalacji częściej wymaga sprawdzenia zgodności systemu i zapasu kabla niż prostego przepięcia przewodów według kolorów.
  • Elektrozaczep musi być dobrany do rodzaju zasilania i sposobu sterowania, bo to on najczęściej decyduje o bezproblemowym otwieraniu furtki lub drzwi.

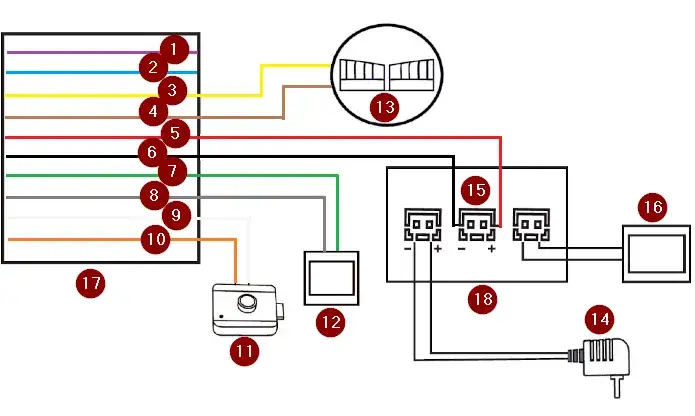

Schemat instalacji domofonowej: płyta bramotela, elektrozaczep, kaseta na bramie, aparaty telefoniczne i modem.

Jak działa schemat instalacji domofonowej?

Schemat domofonowy pokazuje drogę sygnału od wejścia do mieszkania i z powrotem do zamka. W praktyce chodzi o to, aby kaseta bramowa, unifon, zasilacz, moduł sterujący i elektrozaczep pracowały jak jeden układ. Gdy którykolwiek element jest źle wpięty albo ma inną logikę pracy niż reszta, system nadal może wyglądać poprawnie, ale przestaje działać przewidywalnie.

Kaseta, unifon i elektrozaczep tworzą jedną całość

Kaseta bramowa zbiera wywołanie i rozmowę, unifon odtwarza dźwięk i pozwala odebrać połączenie, a elektrozaczep reaguje na impuls otwarcia. Schemat nie opisuje więc jedynie „który kabel gdzie przykręcić”, ale też w jakiej kolejności przepływa komunikacja i kto steruje zamkiem. W prostych instalacjach analogowych każdy przewód ma własną funkcję, a w systemach cyfrowych część informacji przechodzi wspólną magistralą.

To właśnie dlatego dwa domofony wyglądające podobnie mogą wymagać zupełnie innego podłączenia. Jeden zestaw toleruje klasyczne linie głosowe i osobny obwód wywołania, inny oczekuje adresowania lokali, programowania i określonej polaryzacji. Jeśli schemat nie uwzględnia tego od początku, późniejsze poprawki zwykle kończą się rozbieraniem fragmentu instalacji.

Pętla sygnału to nie to samo co zasilanie

W domofonie sygnał rozmowy, impuls dzwonka i tor otwarcia zamka nie powinny być traktowane jak jedno wspólne połączenie. Zasilacz pracuje po to, aby układ miał stabilne napięcie, a przewody sygnałowe mają zapewnić czytelny transfer informacji bez zakłóceń. Rozróżnienie tych funkcji jest szczególnie ważne w dłuższych trasach kablowych i w budynkach, gdzie instalacja była już wcześniej przerabiana.

W praktyce schemat staje się mapą diagnostyczną. Jeśli dzwonek działa, ale nie da się otworzyć furtki, wiadomo, że problem leży w torze sterowania zamkiem, a nie w całym systemie. Jeżeli słychać tylko jedną stronę rozmowy, szuka się błędu w przewodach mikrofonu lub głośnika, zamiast wymieniać cały zestaw.

Kolory przewodów pomagają tylko na początku

Kolor izolacji bywa pomocny przy nowej instalacji, ale po kilku latach remontów, łączeń i wymian kolor nie oznacza już nic pewnego. W starszych budynkach te same barwy mogły być używane przez różnych monterów w różnych okresach, więc prawdziwą informację daje dopiero opis zacisków, pomiar i próba działania. To dlatego w praktyce schemat powinien żyć razem z instalacją: być opisany, sfotografowany i aktualizowany po każdej ingerencji.

Zapamiętaj: Najwięcej błędów nie powstaje przy samym montażu, tylko przy późniejszym „odczytywaniu” instalacji bez dokumentacji. Jedno zdjęcie zacisków i opis przewodów często oszczędzają kilka godzin szukania usterki.

Schemat instalacji domofonowej 2+2-przewodowej do furtki, pokazujący połączenie zaczepu elektrycznego z zasilaczem i unifonu.

Który schemat domofonu sprawdza się w domu, a który w bloku?

Najpraktyczniejszy wybór zależy od tego, czy budynek jest nowy, modernizowany, czy obsługuje wiele mieszkań. W domu jednorodzinnym liczy się prostota i możliwość późniejszej rozbudowy, a w bloku dochodzi zgodność z istniejącą instalacją zbiorczą. Właśnie dlatego ten sam produkt katalogowy może być dobrym wyborem w jednym miejscu, a złą decyzją w innym.

System Okablowanie Mocne strony Ograniczenia
Analogowy 4-żyłowy Masa, mikrofon, głośnik, wywołanie Prosty schemat, łatwe rozumienie torów sygnałowych Mniejsza elastyczność przy rozbudowie i diagnostyce
Analogowy 6-żyłowy Osobny tor dla otwierania zamka Lepsze rozdzielenie funkcji i czytelniejsze sterowanie elektrozaczepem Więcej żył i większa wrażliwość na błędy przy przepinaniu
Cyfrowy 2, 4 lub inne rozwiązanie zależnie od producenta Adresowanie lokali, duża skalowalność, mniej kabli w pionie Wymaga zgodności z systemem i programowania
2-przewodowy nowej generacji Dwie żyły, zwykle bez polaryzacji Renowacja bez kucia, łatwiejsza zmiana audio na audio-wideo Silnie zależny od konkretnej platformy i jej osprzętu

W dokumentacji cyfrowego systemu domofonowego opisano układ, w którym wszystkie urządzenia są podłączane równolegle, a jedna kaseta obsługuje typowo nawet 255 unifonów w jednej strukturze. To dobry przykład, jak bardzo nowoczesny schemat różni się od starego „liczenia żył”. W takim rozwiązaniu większe znaczenie ma adresowanie i zgodność elementów niż sam wizualny układ przewodów.

Analogowy 4-żyłowy

To najprostszy do zrozumienia wariant, bo cztery podstawowe funkcje łatwo przypisać do konkretnych przewodów. W małych instalacjach sprawdza się dobrze, jeśli trasa jest krótka, a cały system pozostaje jednolity. Problem pojawia się wtedy, gdy ktoś próbuje podłączyć nowy unifon do starej magistrali bez sprawdzenia wcześniejszych połączeń.

W takim układzie diagnoza jest jednak stosunkowo logiczna. Jeśli rozmowa działa, ale wywołanie nie, szuka się błędu w linii dzwonka. Jeśli słychać trzaski, zwykle trzeba sprawdzić jakość połączeń i długość przewodów, a nie sam aparat.

Analogowy 6-żyłowy

Ten wariant daje wyraźniejsze rozdzielenie funkcji i lepiej znosi sytuacje, w których otwieranie zamka ma osobny tor. Dla wielu wykonawców to praktyczny kompromis między prostotą a większą niezawodnością sterowania. W budynkach wielorodzinnych bywa też łatwiejszy do rozczytania podczas serwisu, bo przycisk wywołania, masa i tor zamka nie mieszają się w jednym obwodzie.

Z drugiej strony 6 żył oznacza większą podatność na pomyłkę przy przepinaniu i więcej miejsc, w których może pojawić się słaby styk. To schemat wygodny, ale nie „wybaczający” bałaganu. Gdy w puszce nie ma opisu, a instalacja była już kilka razy modernizowana, lepiej potraktować ją jak obcą konfigurację, nie jak własny projekt.

Cyfrowy i 2-przewodowy

Nowoczesne systemy cyfrowe i 2-przewodowe porządkują okablowanie, a przy remontach często pozwalają wykorzystać istniejące przewody. W dokumentacji systemu 2-przewodowego opisano możliwość późniejszego przejścia z audio na wideofunkcję bez dodatkowych prac przy kablach, co jest szczególnie cenne w modernizacjach. Taki schemat zwykle wygrywa tam, gdzie liczy się ograniczenie kucia ścian i szybka wymiana starego zestawu.

W praktyce cyfrowy domofon staje się bardziej zależny od zgodności elementów niż od samej liczby żył. Jeśli producent dopuszcza skrętkę albo inne określone medium, można z tego skorzystać. Jeśli nie dopuszcza, nawet najlepszy kabel nie uratuje instalacji przed zakłóceniami lub brakiem komunikacji.

Uwaga: W blokach najwięcej problemów rodzi podłączenie „na oko” do istniejącej magistrali. Nawet gdy przewody fizycznie pasują do zacisków, system może wymagać adresowania, zworek albo zgodnego protokołu komunikacji.

Przeczytaj również: Jaki domofon do domu jednorodzinnego? Wybierz idealny model

Jak prowadzić przewody, żeby instalacja nie sprawiała problemów po zabudowie ścian?

Najlepszy schemat kablowy zostawia margines na błąd, rozbudowę i serwis. To oznacza nie tylko dobór odpowiedniej liczby żył, ale też sensowną trasę, opisanie przewodów i pozostawienie zapasu w punktach końcowych. Gdy instalacja ma działać wiele lat, najdroższe okazuje się zwykle nie samo okablowanie, lecz ponowne otwieranie ścian po pośpiechu.

Długość i przekrój mają znaczenie

Im dłuższa trasa między kasetą a unifonem, tym większe ryzyko spadków napięcia i słabszej jakości sygnału. Dlatego dobór przewodu nie może być przypadkowy ani oparty wyłącznie na tym, co zostało w magazynie. W poradnikach montażowych podkreśla się, że rodzaj i długość kabla powinny być zgodne z wytycznymi producenta, a przy większych odległościach znaczenie ma także przekrój żył.

W instalacjach cyfrowych i wielorodzinnych coraz częściej stosuje się skrętkę komputerową, ale tylko wtedy, gdy producent wyraźnie to dopuszcza. Taki kabel dobrze znosi prowadzenie w peszlach i może być sensowny przy modernizacji, jednak nie jest uniwersalnym zamiennikiem każdego przewodu domofonowego. Gdy przewód ma zasilać elektrozaczep, zbyt cienki odcinek potrafi zepsuć całą funkcję otwierania, nawet jeśli rozmowa nadal działa.

Oddzielenie od zasilania 230 V i innych zakłóceń

Przewody domofonowe najlepiej prowadzić osobno od obwodów sieciowych, bo sygnał audio i cyfrowy łatwo łapie zakłócenia. Szczególnie dotyczy to długich tras, wspólnych peszli i miejsc, w których instalacja przecina się z obwodami o większym obciążeniu. Jeśli producent dopuszcza ekranowanie, warto z niego skorzystać tam, gdzie środowisko jest trudne albo budynek ma dużo dodatkowych instalacji.

W nowym domu opłaca się przewidzieć dodatkowy peszel albo zapas kabla do furtki i miejsca na panel wewnętrzny. Taki margines kosztuje niewiele na etapie budowy, a później bywa decydujący przy dołożeniu wideofunkcji, czytnika, drugiego unifonu albo zmiany panelu wejściowego. W remontach warto też pamiętać, że stary przewód nie jest automatycznie dobrym przewodem, tylko dlatego że „nadal wygląda cały”.

Test przed zabudową oszczędza najwięcej pracy

Po podłączeniu nie zamyka się od razu puszek ani nie szpachluje ścian. Najpierw sprawdza się rozmowę, wywołanie, otwieranie zamka i reakcję na każdy przycisk. Ten etap wygląda zwyczajnie, ale właśnie on odróżnia instalację gotową od instalacji, która za dwa tygodnie będzie wymagała ponownego rozkuwania tynku.

W budynkach po wcześniejszych modernizacjach najlepiej traktować każdy przewód jak element wymagający potwierdzenia. Kolory, położenie i stare opisy bywają mylące, dlatego miernik i test funkcjonalny są ważniejsze niż pamięć poprzedniego montera. Tam, gdzie instalacja była wielokrotnie poprawiana, rośnie też ryzyko, że jeden przewód obsługuje kilka funkcji pośrednio, a nie bezpośrednio.

Przykład Dane wejściowe Co zrobić Wniosek
Furtka oddalona o 18 m 1 kaseta, 1 unifon, 1 elektrozaczep Przewidzieć zapas kabla, osobny peszel i test spadków napięcia Krótka instalacja nadal wymaga rezerwy, bo późniejsza rozbudowa jest częstsza niż się wydaje
Stary blok po kilku przeróbkach 4 żyły, brak opisu, niepewna zgodność systemu Potwierdzić funkcję każdego przewodu miernikiem i sprawdzić typ magistrali Kolor przewodu nie wystarcza do identyfikacji
Plan na wideofunkcję Obecnie audio, później obraz Wybrać system z możliwością rozbudowy albo zostawić drugi tor kablowy Najtańszy schemat dziś nie zawsze jest najtańszy po modernizacji
W praktyce: Jeden dodatkowy przewód w peszlu często ma większą wartość niż oszczędność kilkunastu złotych na kablu. W modernizacji to właśnie rezerwa decyduje, czy domofon da się rozwinąć bez demolowania wykończenia.

Przeczytaj również: Jak podłączyć domofon - nie ufaj kolorom, poznaj schemat!

Jakie wymagania dostępności i bezpieczeństwa obowiązują obecnie?

Domofon przy wejściu powinien być czytelny, słyszalny i możliwy do obsługi bez zbędnych przeszkód. Według oficjalnych standardów dostępności Ministerstwa Rozwoju i Technologii system przy wejściu ma być audiowizualny, kontrastowy i umieszczony w widocznym miejscu. To nie jest detal estetyczny, tylko element wpływający na to, czy z domofonu da się korzystać także wtedy, gdy użytkownik ma ograniczenia wzroku lub słuchu.

Wysokość montażu i kontrast nie są przypadkowe

Oficjalne wytyczne wskazują, że ekran domofonu powinien znaleźć się nie wyżej niż 120 cm nad podłogą, a przyciski na wysokości 80-110 cm. Panel ma być także odsunięty od narożnika, a przyciski powinny odróżniać się od tła i dawać się odczytać również dotykiem. Dla osoby wchodzącej do budynku to różnica między intuicyjną obsługą a szukaniem właściwego pola po omacku.

W starszych instalacjach najczęściej widać dwa problemy: zbyt wysokie umieszczenie panelu i sensoryczne przyciski bez wyraźnego podziału. Taki układ może wyglądać nowocześnie, ale bywa po prostu mniej praktyczny. Jeżeli budynek jest modernizowany, przewagę zyskują rozwiązania z wyraźnym oznaczeniem numerów i sygnałem potwierdzającym otwarcie zamka.

Audio-wizualne potwierdzenie pomaga także w codziennym użytkowaniu

Panel powinien nie tylko pozwalać zadzwonić, ale też jasno pokazywać, że połączenie zostało odebrane, a zamek otwarty. Dlatego znaczenie mają sygnały świetlne, dźwiękowe potwierdzenia i kamera ustawiona tak, aby twarz osoby przy wejściu była dobrze widoczna. To szczególnie ważne wtedy, gdy domofon staje się pierwszym filtrem bezpieczeństwa, a nie tylko prostym przyciskiem do furtki.

W praktyce coraz częściej stosuje się też rozwiązania z opisami Braille’a lub wyraźnym wypukłym oznaczeniem cyfr. Jeżeli istnieje stary panel dotykowy, który trudno obsłużyć po zmroku lub w rękawiczkach, modernizacja na klasyczne przyciski bywa lepsza niż zachowanie „ładnego” systemu. Dostępność w strefie wejścia działa wtedy, gdy panel jest użyteczny dla różnych użytkowników, a nie tylko dobrze wygląda na zdjęciu.

Uwaga: Panel montowany za wysoko albo zbyt blisko narożnika może być formalnie „zamontowany”, ale nadal pozostać trudny w obsłudze. W modernizacji warto sprawdzać nie tylko zgodność z urządzeniem, lecz także ergonomię całego wejścia.

Jakie błędy najczęściej psują montaż domofonu?

Najczęstsze awarie wynikają z niezgodności, pośpiechu i braku testów pośrednich. Sam domofon rzadko jest winny od początku do końca. Znacznie częściej problem tworzy mieszanka starego okablowania, niepewnego zasilania, źle dobranego elektrozaczepu i próby podłączenia nowego urządzenia do starej struktury bez sprawdzenia logiki całego układu.

Wymiana „jeden do jednego” bywa złudna

Jeżeli w ścianie był kiedyś system analogowy, a dziś montuje się cyfrowy albo 2-przewodowy, stary schemat nie musi być już użyteczny. Instalacje po przeróbkach często mają przewody o niepewnym przebiegu, a na zaciskach pojawiają się mostki i obejścia wykonane lata temu. Wtedy największym błędem jest zakładanie, że skoro poprzedni unifon działał, nowy powinien dać się wpiąć identycznie.

W budynkach wielorodzinnych dochodzi jeszcze zgodność z centralą i adresowaniem lokali. Nawet dobry unifon nie uruchomi się prawidłowo, jeśli nie pasuje do protokołu całego systemu. To właśnie dlatego przed zakupem najpierw identyfikuje się typ instalacji, a dopiero później dobiera aparat.

Zasilacz i elektrozaczep muszą pracować razem

Wiele problemów zaczyna się od elektrozaczepu, który ma inną charakterystykę niż ta przewidziana dla danego systemu. Jeżeli zamek pobiera zbyt dużo prądu, przewody są zbyt cienkie albo zasilacz ma za małą wydajność, furtka otwiera się tylko czasami albo tylko po mocniejszym naciśnięciu przycisku. Objaw wygląda jak awaria panelu, ale źródło leży w torze zasilania lub w samym zaczepie.

Dlatego serwis domofonu nie powinien ograniczać się do sprawdzenia słuchawki. Trzeba przejść przez cały obwód: wejście, komunikację, sterowanie i zasilanie zamka. Tylko wtedy można odróżnić uszkodzenie urządzenia od błędu montażowego albo od spadku napięcia na trasie kabla.

Brak dokumentacji wraca najszybciej podczas awarii

Instalacja bez opisów i zdjęć działa dobrze do pierwszej usterki, a potem zamienia się w zgadywankę. Każda wymiana unifonu, modułu lub zasilacza bez zapisania wcześniejszego układu zwiększa ryzyko pomyłki przy następnym serwisie. W praktyce domofon z czytelnym schematem połączeń jest mniej awaryjny niż podobny zestaw bez dokumentacji, nawet jeśli oba wykorzystują ten sam osprzęt.

Najprostszy sposób na ograniczenie problemów to oznaczenie przewodów, zachowanie zdjęcia zacisków i sprawdzenie funkcji po każdym etapie. Taka procedura nie jest rozbudowana, ale właśnie ona odróżnia instalację profesjonalną od tej, która będzie poprawiana po zamknięciu ścian.

Zapamiętaj: Domofon psuje się najrzadziej wtedy, gdy jest „najdroższy”, a najczęściej wtedy, gdy ktoś zakłada, że stary układ nadal pasuje do nowego sprzętu. Zgodność systemu i czytelny schemat są ważniejsze niż sam model urządzenia.

Najlepszy schemat instalacji domofonowej to taki, który można jednoznacznie odczytać, bezpiecznie zasilić i później rozbudować bez kucia ścian.

Źródło:

[1]

https://elektryk.expert/instalacje-domofonowe-kompletny-schemat-i-instrukcja-montazu

[2]

https://www.morele.net/wiadomosc/jak-podlaczyc-domofon-krok-po-kroku-praktyczny-poradnik/18233/

[3]

https://himp.pl/pl/blog/jak-podlaczyc-domofon-w-bloku-lub-domu-1633415218.html

[4]

https://www.radbit.pl/domofony-cyfrowe-schemat-podlaczenia/

FAQ - Najczęstsze pytania

Schemat instalacji domofonowej to mapa pokazująca drogę sygnału od wejścia do mieszkania i z powrotem do zamka. Jest kluczowy, ponieważ zapewnia, że wszystkie elementy (kaseta, unifon, zasilacz, elektrozaczep) działają jako jeden spójny system, minimalizując ryzyko awarii i ułatwiając przyszłą rozbudowę.

Wyróżniamy analogowe (4- i 6-żyłowe) oraz cyfrowe (w tym 2-przewodowe). Wybór zależy od budynku: 4-żyłowy jest prosty do małych instalacji, 6-żyłowy oferuje lepsze rozdzielenie funkcji. Cyfrowe i 2-przewodowe to nowoczesne rozwiązania, idealne do modernizacji i dużych obiektów, oferujące skalowalność i mniej kabli.

Kluczem jest przewidywanie: dobór odpowiedniej długości i przekroju kabli zgodnych z zaleceniami producenta, prowadzenie ich osobno od instalacji 230 V oraz pozostawienie zapasu na rozbudowę. Niezbędne jest też opisanie przewodów i dokładne testowanie systemu przed zabudową ścian.

Najczęstsze błędy to próba wymiany "jeden do jednego" bez sprawdzenia zgodności systemu, źle dobrany elektrozaczep lub zasilacz o niewystarczającej mocy, a także brak dokumentacji. Te czynniki prowadzą do awarii i utrudniają serwisowanie, nawet jeśli sprzęt jest nowy.
