B16 to w praktyce wyłącznik nadprądowy o charakterystyce B i prądzie 16 A, który potocznie bywa nazywany bezpiecznikiem. W tym tekście pokazuję, jak podłączyć bezpiecznik B16 w rozdzielnicy, ale od razu doprecyzowuję najważniejszą rzecz: kolejność zacisków, liczba biegunów i sposób zasilania zależą od konkretnego modelu, więc nie warto iść na skróty.
Rozbijam temat na rzeczy, które naprawdę pomagają w pracy: co oznacza samo oznaczenie B16, jaki wariant wybrać do obwodu, jak przygotować rozdzielnicę, gdzie najczęściej pojawiają się błędy i kiedy ten aparat po prostu nie jest właściwym wyborem. To ma być praktyczna instrukcja, a nie kolejna sucha definicja z katalogu.
Najważniejsze rzeczy o montażu B16, które warto znać przed pracą
- B16 to nie „uniwersalny bezpiecznik”, tylko wyłącznik nadprądowy dobrany do konkretnego obwodu i przewodów.
- Charakterystyka B oznacza szybsze zadziałanie przy zwarciu niż w przypadku typu C, zwykle przy ok. 3-5 razy prądzie znamionowym.

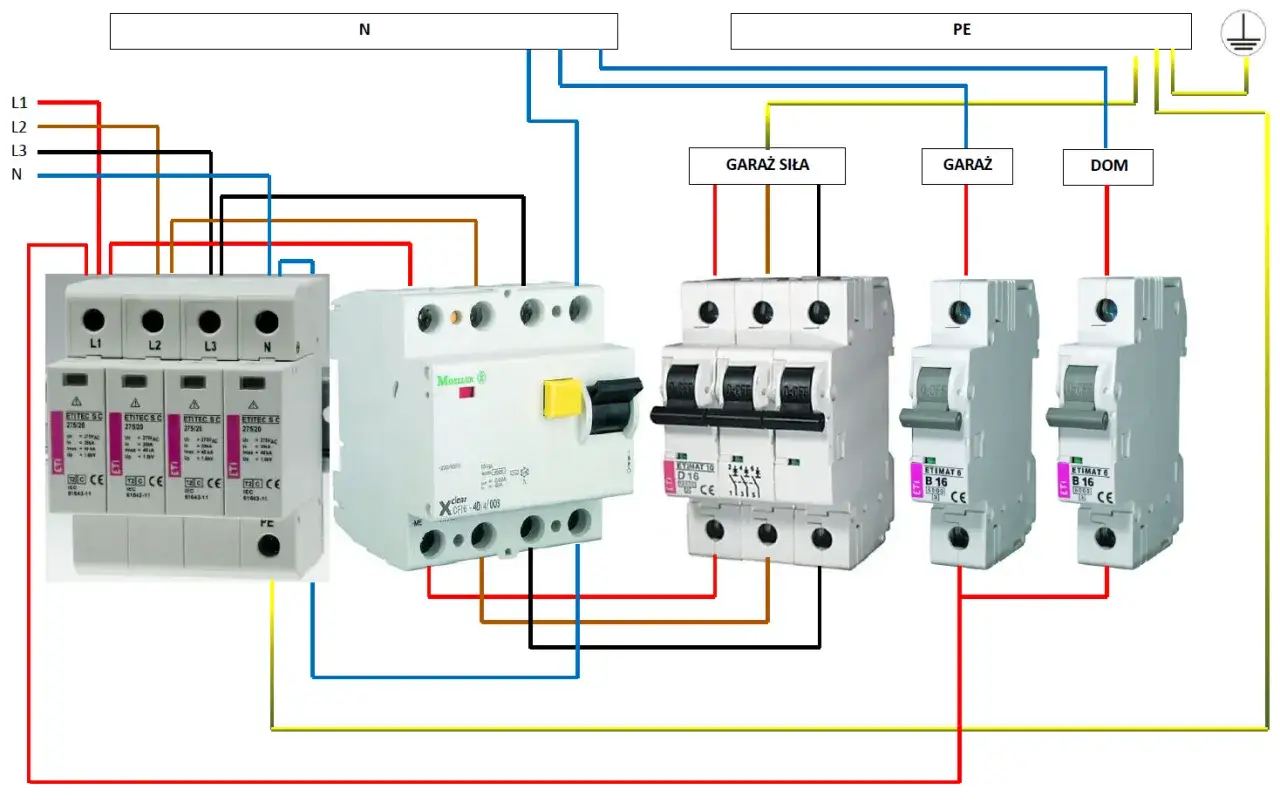

- W typowej instalacji jednofazowej przez standardowy 1P prowadzi się fazę, a N i PE trafiają na odpowiednie listwy.
- Przed montażem trzeba sprawdzić schemat rozdzielnicy, przekrój przewodów, liczbę biegunów i moment dokręcenia zacisków.
- Najczęstsze problemy wynikają nie z samego aparatu, tylko z błędnego doboru wariantu, luźnych zacisków i pomieszania torów neutralnych.
- Jeśli obwód ma duży rozruch albo obciążenie zbliża się do 16 A, warto rozważyć inne rozwiązanie niż B16.
Co oznacza B16 i kiedy ma sens w domowej instalacji
Najpierw rozdzielam dwie rzeczy, które często się miesza. B16 to nie „bezpiecznik” w starym sensie, tylko wyłącznik nadprądowy, czyli aparat chroniący przewody przed przeciążeniem i zwarciem. Litera B mówi o charakterystyce zadziałania, a liczba 16 o prądzie znamionowym 16 A.W praktyce charakterystyka B jest dość czuła na nagły wzrost prądu. Dla B16 oznacza to zadziałanie magnetyczne mniej więcej w zakresie 48-80 A, bo standardowo typ B wyzwala przy około 3-5 razy prądzie znamionowym. To dobrze pasuje do zwykłych obwodów domowych, ale gorzej do odbiorników z dużym prądem rozruchowym, takich jak silniki czy część elektronarzędzi.
| Oznaczenie | Co oznacza | Co z tego wynika w praktyce |
|---|---|---|
| B16 | 16 A, charakterystyka B | Dobry wybór do typowych obwodów bez dużych prądów rozruchowych |
| Prąd znamionowy 16 A | Wartość robocza aparatu | Na instalacji 230 V daje to teoretycznie ok. 3,68 kW |
| Charakterystyka B | Wyzwalanie szybsze niż w typie C | Lepsza do obwodów domowych, słabsza przy dużym rozruchu |
| Zdolność zwarciowa | Zależna od modelu, często 3, 6 lub 10 kA | Nie dobieram wyłącznika wyłącznie po samym 16 A |
Ja patrzę na B16 jak na aparat do konkretnego zadania, a nie gotową odpowiedź na każdy obwód. Jeśli chcesz uniknąć rozczarowań, następnym krokiem jest dobór właściwego wariantu biegunowego, bo 1P, 1P+N i 3P nie są zamienne.
Jaki wariant wyłącznika wybrać do swojego obwodu
Sam prąd 16 A to za mało, żeby wybrać właściwy aparat. Trzeba jeszcze wiedzieć, czy obwód jest jednofazowy, trójfazowy, czy projekt zakłada rozłączanie neutralnego. Tu właśnie najczęściej pojawia się zamieszanie, bo z zewnątrz kilka modeli wygląda podobnie, a w środku pracują inaczej.
| Wariant | Gdzie zwykle trafia | Na co uważam |
|---|---|---|
| 1P | Obwód jednofazowy | Przez aparat prowadzi się fazę, a neutralny i ochronny idą na listwy |
| 1P+N | Instalacje, w których projekt przewiduje rozłączanie także neutralnego | Nie zakładam identycznego okablowania jak w 1P |
| 3P | Obwód trójfazowy | Do odbiorników trójfazowych, a nie do zwykłego gniazda |
Warto też uważać na kierunek zasilania. W części aparatów line i load można podłączyć z góry albo z dołu, ale nie traktuję tego jako reguły uniwersalnej. Najpierw sprawdzam nadruk na obudowie i kartę katalogową, dopiero potem układam przewody. To drobny nawyk, który oszczędza późniejszych poprawek.
Skoro wiadomo już, jaki wariant ma sens, można przejść do przygotowania rozdzielnicy i narzędzi. I tu naprawdę lepiej poświęcić kilka minut więcej niż później szukać przyczyny problemu w całej instalacji.
Co przygotować przed pracą w rozdzielnicy
Przed montażem nie zaczynam od wpinania aparatu, tylko od sprawdzenia kilku podstawowych rzeczy. Przy B16 najczęściej decydują szczegóły: przekrój przewodu, liczba biegunów, schemat rozdzielnicy i to, czy miejsce na szynie DIN jest faktycznie wolne. W instalacjach elektrycznych improwizacja zwykle kończy się dodatkowymi godzinami diagnozy.
| Co sprawdzam | Po co |
|---|---|
| Schemat rozdzielnicy | Żeby nie zgadywać, który tor jest zasilaniem, a który wyjściem |
| Brak napięcia | Żeby nie pracować na żywym obwodzie |
| Przekrój przewodów | Żeby aparat i przewód pasowały do obciążenia 16 A |
| Lista N i PE | Żeby neutralny i ochronny trafiły tam, gdzie trzeba |
| Moment dokręcenia zacisków | Żeby nie zrobić luźnego albo przegrzanego połączenia |
| Oznaczenie obwodu | Żeby po montażu wiadomo było, co zasila dany wyłącznik |
W praktyce dla obwodów 16 A producenci często przewidują przewód 2,5 mm² jako minimum, ale ostateczny dobór zależy od sposobu ułożenia, długości trasy i warunków pracy. Ja nie traktuję przekroju jako ozdoby na papierze, tylko jako realny element bezpieczeństwa całej linii.
Gdy te podstawy są już sprawdzone, dopiero wtedy ma sens sam montaż. To dobry moment na przejście od planu do działania, ale nadal bez pośpiechu.
Jak przebiega montaż B16 krok po kroku
Największy błąd początkujących to potraktowanie wszystkich aparatów tak samo. Ja zawsze zaczynam od odłączenia zasilania i sprawdzenia, czy faktycznie nie ma napięcia na torach, które będę dotykał. Dopiero później wpinam wyłącznik na szynę DIN i zajmuję się przewodami.
- Odłączam zasilanie rozdzielnicy i zabezpieczam się przed przypadkowym załączeniem.
- Sprawdzam brak napięcia odpowiednim miernikiem lub testerem, a nie „na oko”.
- Wpinam aparat na szynę DIN 35 mm, tak aby siedział stabilnie i bez luzu.
- Podłączam przewód fazowy zgodnie ze schematem producenta i oznaczeniami zacisków.

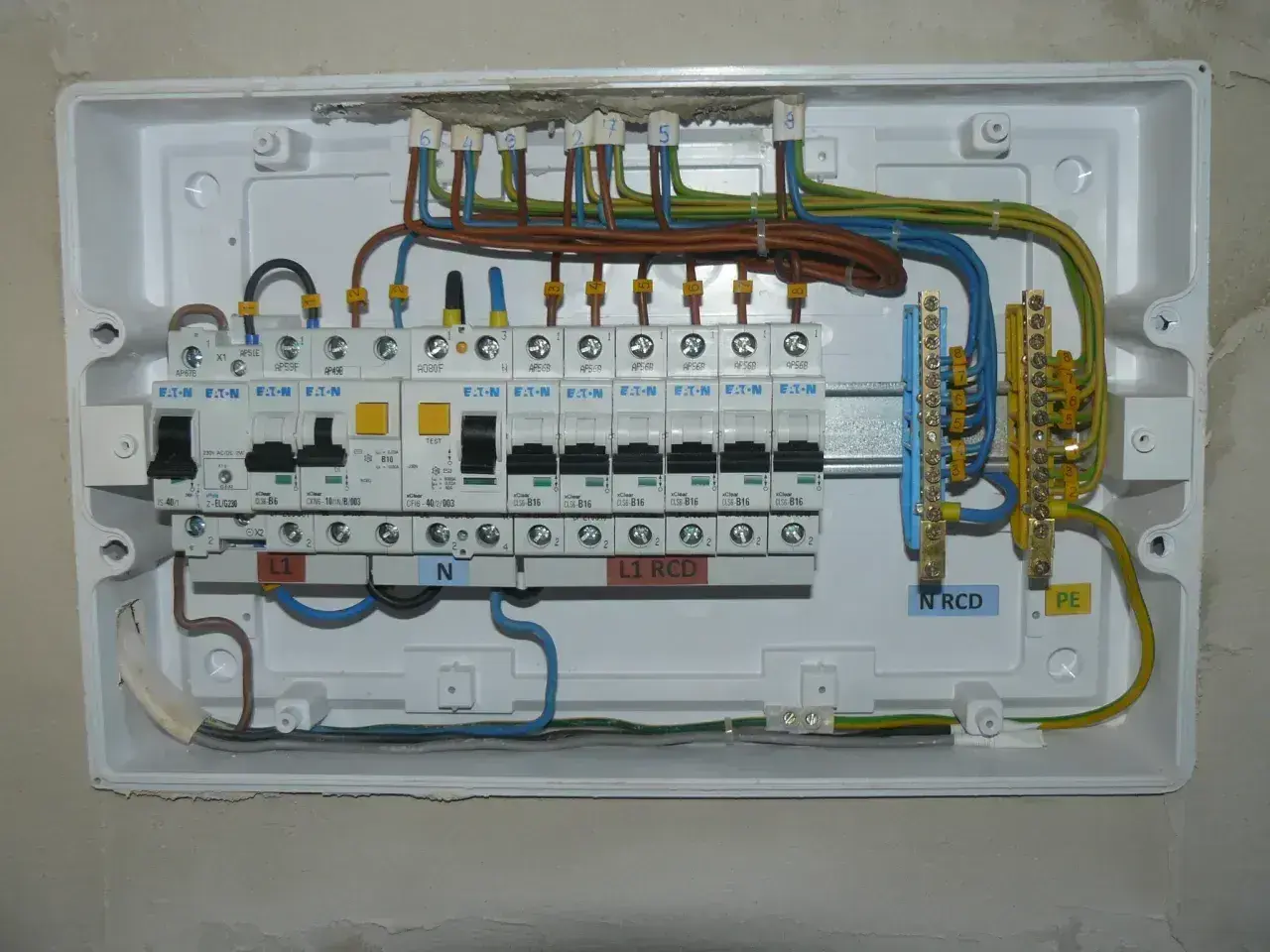

- Przewód neutralny prowadzę na listwę N, a ochronny PE na listwę PE, jeśli to standardowy 1P B16.
- Jeśli montuję 1P+N albo 3P, trzymam się dokładnie schematu dla tego modelu, a nie własnego przyzwyczajenia.
- Dokręcam zaciski momentem wskazanym w dokumentacji i sprawdzam, czy przewody nie są naprężone.
- Opisuję obwód i dopiero wtedy przywracam zasilanie, obserwując zachowanie instalacji pod normalnym obciążeniem.
Jedna rzecz jest tu naprawdę ważna: nie zakładam, że każdy model ma identyczny układ zacisków. W części aparatów zasilanie może być podane z góry albo z dołu, w innych producent wskazuje konkretny kierunek. Jeśli na obudowie jest schemat, korzystam właśnie z niego, a nie z domysłów.
Po włączeniu nie kończę pracy w tej samej sekundzie. Zostawiam obwód pod obciążeniem na chwilę i sprawdzam, czy aparat nie nagrzewa się nienaturalnie, nie wybija bez powodu i czy opis na rozdzielnicy odpowiada temu, co rzeczywiście zasila.
Najczęstsze błędy, które wyglądają niewinnie, a robią kłopot
W instalacjach elektrycznych najwięcej problemów robią nie spektakularne awarie, tylko drobiazgi. To właśnie przy B16 widzę je najczęściej, bo aparat jest popularny i wiele osób uznaje go za prosty w montażu. Sam aparat jest prosty, ale tylko wtedy, gdy cały układ jest dobrze przemyślany.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Brak sprawdzenia napięcia | Realne ryzyko porażenia | Zawsze wykonuję pomiar przed dotknięciem przewodów |
| Neutralny podłączony w złym miejscu | Wyzwalanie zabezpieczeń i chaos w rozdzielnicy | N i PE prowadzę zgodnie ze schematem, bez mieszania między obwodami |
| Za słabo lub za mocno dokręcone zaciski | Grzanie się styku albo luz po kilku tygodniach | Trzymam się momentu z instrukcji producenta |
| Zły przekrój przewodu | Przewód może się nagrzewać albo obwód zacznie wybijać | Dobieram przewód do 16 A i warunków ułożenia |
| Niepasujący typ wyłącznika | Aparat nie współpracuje z odbiornikiem | Do obwodów z większym rozruchem sprawdzam, czy B nie powinno ustąpić miejsca C |
| Założenie, że każdy model ma identyczne zaciski | Pomyłka przy podłączeniu | Porównuję aparat z dokumentacją, a nie z pamięcią |
Osobno podkreślam jeszcze jedną rzecz: jeśli w rozdzielnicy pracują wyłączniki różnicowoprądowe, nie wolno mieszać neutralnych między różnymi obwodami. To jedna z tych usterek, które potrafią dać pozornie przypadkowe wyzwalanie i zająć pół dnia szukania przyczyny.
Najlepszy montaż to taki, po którym nie trzeba wracać do skrzynki po tygodniu. Dlatego na końcu zawsze robię jeszcze szybkie porównanie, czy B16 rzeczywiście jest właściwym wyborem do danego obwodu.
Kiedy B16 nie jest właściwym wyborem i co sprawdzam po uruchomieniu
Nie każda instalacja powinna kończyć się na B16. Jeśli obciążenie jest zbliżone do granicy 16 A albo odbiornik ma wyraźny rozruch, wolę to przeliczyć jeszcze raz zamiast zakładać, że „jakoś będzie”. Na 230 V B16 daje teoretycznie około 3,68 kW, ale to nie znaczy, że taki poziom obciążenia powinien wisieć na obwodzie bez marginesu.
| Wyłącznik | Typowe użycie | Co zapamiętać |
|---|---|---|
| B10 | Oświetlenie i lekkie obwody | Ma mniejszy zapas prądowy i szybciej reaguje |
| B16 | Gniazda i obwody 16 A | Popularny wybór, ale nadal trzeba go dopasować do przewodów i odbiorników |
| C16 | Obwody z większym prądem rozruchowym | Przydaje się tam, gdzie B16 wyzwalałby zbyt łatwo przy starcie urządzeń |
Po uruchomieniu sprawdzam jeszcze cztery rzeczy: czy obwód jest dobrze opisany, czy zaciski nie nagrzewają się po kilku minutach pracy, czy RCD nie wyzwala bez powodu i czy wyłącznik odpowiada temu, co faktycznie zasila. Jeżeli coś budzi wątpliwości, nie zamykam tematu na siłę, tylko wracam do schematu, zacisków i doboru aparatu.
W instalacjach elektrycznych najwięcej daje nie odwaga, tylko dokładność. Jeśli nie masz praktyki przy rozdzielnicach, zatrzymanie się na etapie planowania i zlecenie montażu elektrykowi jest zwykle rozsądniejsze niż poprawianie skutków błędu po fakcie.
