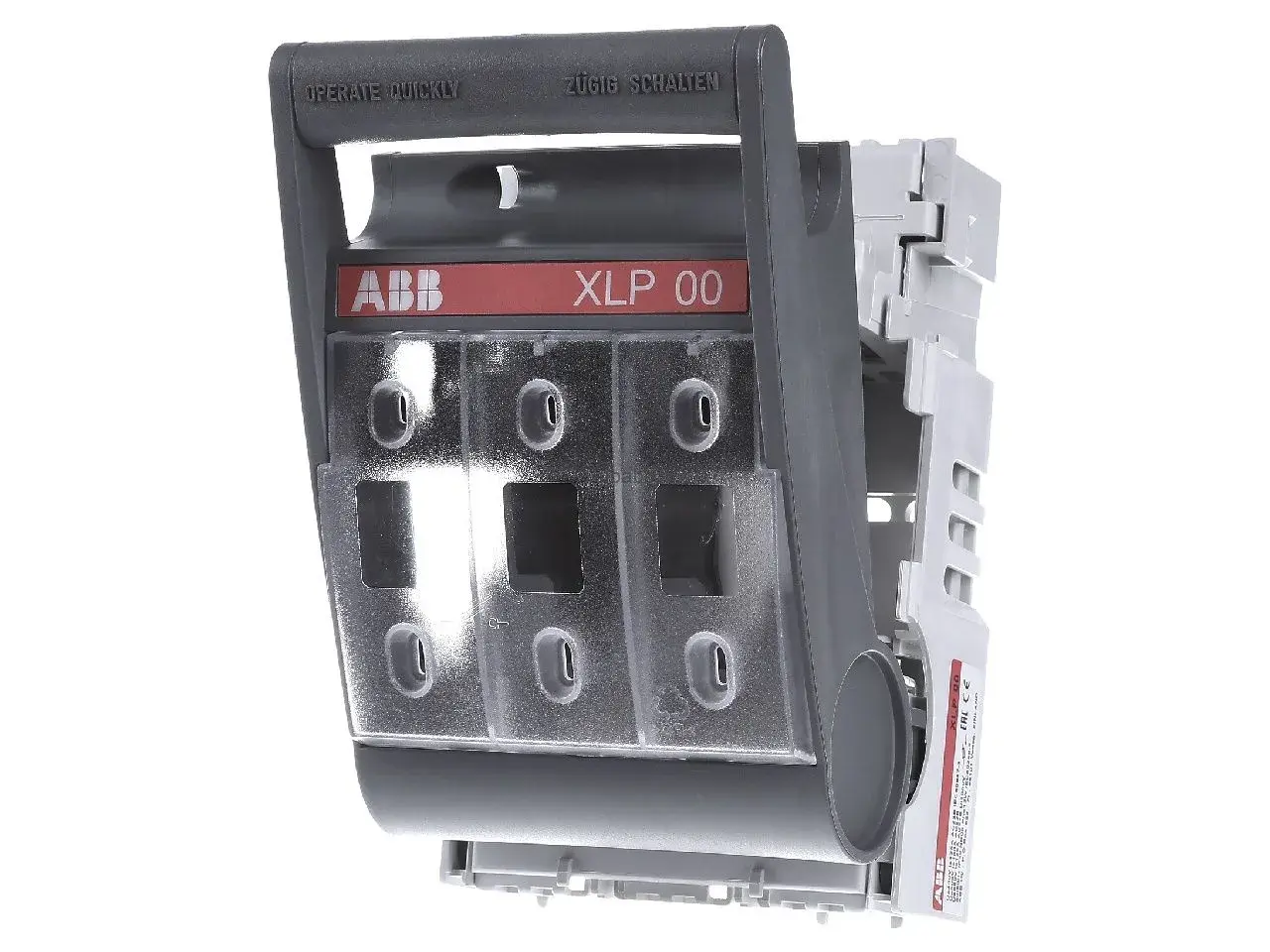

Rozłącznik bezpiecznikowy listwowy, czyli RBK, to jeden z tych aparatów, które wyglądają technicznie sucho, ale w praktyce decydują o bezpieczeństwie całej sekcji rozdzielnicy. W tym tekście wyjaśniam, jak działa, gdzie się go stosuje, jak dobrać wkładki topikowe i kiedy lepiej wybrać inne zabezpieczenie. Dorzucam też najczęstsze błędy, bo przy takich aparatach to właśnie dobór i montaż robią największą różnicę.
Najważniejsze fakty o rozłączniku bezpiecznikowym listwowym
- To aparat łącząco-zabezpieczający, który łączy funkcję odłączania obwodu z ochroną przed zwarciem i przeciążeniem.
- Najczęściej pracuje z wkładkami NH, a w praktyce spotkasz typowe wielkości od NH00 do NH3.
- Wersje listwowe montuje się na szynach zbiorczych, dlatego dobrze sprawdzają się w rozdzielnicach i złączach kablowych.
- Dobór samego aparatu nie wystarcza. Równie ważne są wkładka topikowa, przekrój przewodów i warunki chłodzenia.
- To rozwiązanie jest bardzo użyteczne w energetyce i przemyśle, ale wymaga poprawnego montażu oraz pracy zgodnej z dokumentacją.
Czym jest ten aparat i gdzie się go stosuje
W dokumentacji energetycznej RBK oznacza rozłącznik bezpiecznikowy przeznaczony do pracy z wkładkami topikowymi, najczęściej w układach niskiego napięcia. Jego zadanie jest podwójne: ma umożliwić bezpieczne odłączenie obwodu i jednocześnie chronić go przed skutkami zwarć oraz przeciążeń. Wersja listwowa jest projektowana do zabudowy na szynach zbiorczych, więc w praktyce widzi się ją w rozdzielnicach, złączach kablowych, polach odpływowych i punktach zasilania o większych prądach.
To ważne rozróżnienie, bo ten aparat nie jest „większą oprawką na bezpiecznik”. Ma sens tam, gdzie liczy się czytelne odcięcie toru, łatwy serwis i pewna współpraca z wkładką topikową. Z mojego doświadczenia najczęściej trafia tam, gdzie zwykły wyłącznik nadprądowy byłby już zbyt mało praktyczny albo po prostu nie pasowałby do skali instalacji.
- Złącza kablowo-rozdzielcze - tam, gdzie trzeba szybko i jednoznacznie odseparować sekcję.
- Rozdzielnice główne i odpływowe - przy większych prądach i większej odpowiedzialności za selektywność zabezpieczeń.
- Układy zasilania transformatorów i baterii kondensatorów - gdzie dobór wkładki ma duże znaczenie dla całego układu.
- Szafy serwisowe i pola wymagające plombowania - tam, gdzie trzeba ograniczyć przypadkową ingerencję.
Żeby dobrze ocenić taki aparat, trzeba najpierw zrozumieć, co dzieje się w nim przy normalnej pracy i przy uszkodzeniu, bo to właśnie mechanika i elektryka stoją za jego skutecznością.
Jak działa rozłącznik bezpiecznikowy listwowy
W środku wszystko opiera się na prostym, ale bardzo skutecznym połączeniu: prąd płynie przez styki rozłącznika i przez wkładkę topikową, a w razie przeciążenia lub zwarcia wkładka przerywa obwód. Sam rozłącznik odpowiada za bezpieczne odłączenie obwodu i zapewnienie wyraźnej przerwy izolacyjnej. Dzięki temu serwis nie odbywa się „na wyczucie”, tylko na rzeczywiście odciętym torze.
Rola wkładki topikowej
Wkładka topikowa nie jest dodatkiem, tylko sercem całego układu ochrony. Gdy prąd przekroczy dopuszczalny poziom, element topikowy nagrzewa się i przepala, przerywając obwód szybciej, niż zrobiłby to człowiek. To właśnie dlatego w takich układach tak dużo uwagi poświęca się nie samemu rozłącznikowi, ale doborowi wkładki do obciążenia i kabla.
Po co jest dwuprzerwowy układ stykowy
W nowocześniejszych rozwiązaniach stosuje się układ dwuprzerwowy, czyli dwa miejsca rozłączenia w torze prądowym. W praktyce poprawia to warunki gaszenia łuku i zwiększa bezpieczeństwo odłączenia. Dla użytkownika oznacza to po prostu lepszą kontrolę nad obwodem i mniej problemów podczas eksploatacji, zwłaszcza przy większych prądach.
Przeczytaj również: Bezpiecznik do mikrofali: Gdzie kupić bez przepłacania i pomyłek?
Dlaczego wersja listwowa oszczędza miejsce
Wykonanie listwowe jest wygodne, bo montuje się je bezpośrednio na systemie szyn zbiorczych. To skraca połączenia, ogranicza straty i porządkuje układ w szafie. Przy większej rozdzielnicy ma to bardzo praktyczny efekt: mniej kablologii, lepszy dostęp serwisowy i łatwiejsze utrzymanie porządku w torach odpływowych.
Jeśli to pojęcie zaczyna być już jasne, następny krok jest naturalny: trzeba dobrać właściwą wielkość aparatu i samą wkładkę, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać wielkość aparatu i wkładkę topikową
Ja zawsze zaczynam od trzech rzeczy: prądu roboczego, rodzaju odbiornika i sposobu zabudowy. Dopiero potem patrzę na sam model. W praktyce rodzina tych aparatów jest kojarzona z wkładkami NH w kilku najpopularniejszych wielkościach, a orientacyjne zestawienie wygląda tak:
| Wielkość wkładki | Typowy prąd aparatu | Gdzie spotykana najczęściej | Co warto o niej pamiętać |
|---|---|---|---|
| NH00 | 160 A | Mniejsze odpływy, złącza i sekcje pomocnicze | Dobra, gdy liczy się kompaktowa zabudowa i niższy prąd znamionowy. |
| NH1 | 250 A | Średnie rozdzielnice i odpływy z większym obciążeniem | Częsty kompromis między gabarytem a wydajnością. |
| NH2 | 400 A | Układy o wyższych prądach i bardziej wymagające sekcje dystrybucji | Tu szczególnie ważne są warunki chłodzenia i jakość połączeń. |
| NH3 | 630 A | Główne zasilania, transformatory, większe pola odpływowe | W tej klasie detale montażowe i selektywność zaczynają mieć duże znaczenie. |
Samo dopasowanie wielkości to jednak dopiero początek. Wkładkę trzeba dobrać do typu obciążenia, bo inne wymagania ma linia zasilająca, inne silnik, a jeszcze inne transformator. W praktyce często spotyka się wkładki gG do ochrony linii oraz gTr przy transformatorach, ale nie traktowałbym tego jak uniwersalnej recepty - zawsze trzeba sprawdzić dokumentację całego układu.
- Nie zawyżaj wkładki „na zapas” - słabsza ochrona kabla albo odbiornika szybko wyjdzie na jaw dopiero po awarii.
- Sprawdź selektywność - dobrze dobrany stopień ochrony powinien wyłączyć tylko uszkodzony fragment instalacji.
- Uwzględnij warunki cieplne - ten sam prąd zachowuje się inaczej w ciasnej, gorącej szafie niż w dobrze wentylowanej rozdzielnicy.
- Nie myl wielkości wkładki z dopuszczalnym obciążeniem całej linii - to nie jest to samo.
Gdy dobór zaczyna być uporządkowany, pojawia się pytanie praktyczne: czy taki aparat zawsze jest najlepszym wyborem, czy czasem lepiej postawić na prostsze zabezpieczenie.
Kiedy wybrać ten aparat, a kiedy inne zabezpieczenie
W domowych obwodach końcowych zwykle wygrywa wyłącznik nadprądowy, bo jest tańszy, prostszy i wystarczający. W większych układach energetycznych sytuacja wygląda inaczej. Tam rozłącznik bezpiecznikowy listwowy daje lepszą ergonomię serwisu, wyraźne odłączenie obwodu i dobrą współpracę z wkładkami topikowymi przy dużych prądach.
| Rozwiązanie | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Rozłącznik bezpiecznikowy listwowy | Duże prądy, dobre odłączenie, łatwy serwis, selektywna ochrona | Wymaga poprawnego doboru wkładek i zabudowy | Rozdzielnice nn, złącza, odpływy przemysłowe, układy transformatorowe |
| Wyłącznik nadprądowy | Prosta obsługa, szybka wymiana, popularność w małych instalacjach | Ograniczenia prądowe i mniejsza przydatność przy dużych mocach | Obwody końcowe, instalacje mieszkaniowe i lekkie komercyjne |
| Sama podstawa bezpiecznikowa | Niska złożoność, prosty montaż | Mniej wygodna przy serwisie, słabsza ergonomia odłączania | Prostsze układy, gdzie nie potrzeba rozbudowanej funkcji rozłączania |
Z mojego punktu widzenia różnica nie polega na tym, które rozwiązanie jest „lepsze w ogóle”, tylko które lepiej pasuje do skali i charakteru obwodu. W małej instalacji przemysłowej zbyt rozbudowany aparat bywa przerostem formy nad treścią, ale w dużej rozdzielnicy oszczędzanie na funkcji rozłączania kończy się zwykle większym ryzykiem i gorszą obsługą. Kiedy już to uporządkujesz, łatwo zobaczyć, gdzie pojawiają się najdroższe pomyłki.
Najczęstsze błędy, które widzę przy montażu i eksploatacji
Najbardziej zdradliwe są błędy, których nie widać na pierwszy rzut oka. Aparat może wyglądać poprawnie, a problem pojawia się dopiero po nagrzaniu, zwarciu albo podczas serwisu. Zwykle powtarzają się te same scenariusze:
- Dobór tylko po amperażu - bez sprawdzenia charakterystyki wkładki i typu obciążenia.
- Ignorowanie warunków montażu - ciasna obudowa, słaba wentylacja i wysoka temperatura znacząco zmieniają realną pracę aparatu.
- Luźne połączenia zacisków - to jeden z najczęstszych powodów grzania, odbarwień i późniejszych awarii.
- Brak osłon i zabezpieczeń dotykowych - przy aparatach energetycznych to nie jest detal, tylko element bezpieczeństwa.
- Pomijanie możliwości plombowania - szczególnie tam, gdzie dostęp do obwodu powinien być kontrolowany.
- Próby „obejścia” wkładki - taka praktyka niszczy sens całego zabezpieczenia i może być niebezpieczna.
Najprościej mówiąc: sam aparat nie uratuje projektu, jeśli połączenia są słabe, a wkładka została dobrana przypadkowo. Dlatego przed modernizacją warto sprawdzić nie tylko katalog, ale też fizyczne warunki zabudowy w rozdzielnicy lub złączu.
Na co patrzeć przed modernizacją rozdzielnicy albo złącza
Jeśli mam ocenić, czy taki aparat sprawdzi się w konkretnym miejscu, patrzę najpierw na zabudowę, a dopiero potem na nazwę modelu. W wersjach listwowych znaczenie mają szyny zbiorcze, rozstaw montażu, kierunek odpływu i dostęp serwisowy. W praktyce właśnie te elementy przesądzają, czy aparat będzie wygodny przez lata, czy tylko „da się go wcisnąć”.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Sposób montażu | Inne wersje pracują na płycie, inne na szynie DIN, a jeszcze inne na szynach zbiorczych | Niezgodność montażu z projektem kończy się przeróbkami i stratą miejsca |
| Rozstaw szyn | W listwowych wykonaniach spotyka się różne rozstawy, np. 60 mm, 100 mm lub 185 mm | Ten parametr trzeba dopasować przed zakupem, nie po fakcie |
| Osłony i bezpieczeństwo dotykowe | Chronią personel i porządkują serwis | Brak osłon to nie oszczędność, tylko ryzyko |
| Możliwość plombowania lub blokady | Przydatna w miejscach z ograniczonym dostępem | Bez tej funkcji łatwiej o nieautoryzowaną ingerencję |
| Kontrola stanu wkładki | Ułatwia szybką diagnostykę bez demontażu całego toru | W nowoczesnych wykonaniach spotyka się okna kontrolne lub moduły sygnalizacji |
| Warunki środowiskowe | Temperatura, kurz i wentylacja wpływają na trwałość i bezpieczeństwo pracy | To, co działa w dobrze chłodzonej szafie, nie zawsze sprawdzi się w ciasnym złączu |
Ja zwykle robię jeszcze jeden prosty test: wyobrażam sobie, jak będzie wyglądał serwis za dwa lata. Jeśli trzeba będzie rozbierać pół rozdzielnicy, żeby wymienić wkładkę albo sprawdzić zacisk, to znaczy, że projekt wymaga korekty. Dobrze dobrany aparat ma nie tylko chronić, ale też ułatwiać bezpieczną obsługę.
Co warto zapamiętać, zanim zamkniesz temat bezpieczników
Jeśli w projekcie pojawia się rozłącznik bezpiecznikowy listwowy, traktuj go jako element układu łącząco-zabezpieczającego, a nie jako zwykły uchwyt na bezpiecznik. Najwięcej daje wtedy, gdy jest dobrany razem z wkładką, przekrojem przewodów, sposobem montażu i warunkami chłodzenia. Właśnie ta całość decyduje o bezpieczeństwie, a nie sam symbol na tabliczce znamionowej.
Z mojego punktu widzenia najważniejsze są trzy rzeczy: właściwa wielkość NH, sensowna charakterystyka wkładki i poprawna zabudowa z osłonami. Jeśli to się zgadza, reszta staje się już dopracowaniem szczegółów, a nie gaszeniem problemów po uruchomieniu. Przy większych prądach i bardziej odpowiedzialnych obwodach nie ma sensu improwizować - lepiej oprzeć się na dokumentacji, sprawdzić selektywność i zamknąć temat tak, żeby instalacja była bezpieczna nie tylko dziś, ale i po kolejnej modernizacji.
