W instalacji elektrycznej liczy się nie sam wygląd aparatu w rozdzielnicy, ale to, przed czym naprawdę ma chronić. W praktyce spotyka się wkładki topikowe, wyłączniki nadprądowe, różnicówki i urządzenia łączone, a każdy z nich reaguje na inny problem: przeciążenie, zwarcie albo prąd upływu. Poniżej rozkładam ten temat na proste części, tak żeby łatwiej było ocenić, co masz w domu, co warto wymienić i kiedy dobór zabezpieczenia ma znaczenie większe niż sama marka czy cena.
Najważniejsze rzeczy, które warto rozróżniać od razu
- Wkładka topikowa działa jednorazowo i po zadziałaniu trzeba ją wymienić.
- Wyłącznik nadprądowy można ponownie załączyć, jeśli przyczyna awarii została usunięta.
- Różnicówka chroni przed prądem upływu i porażeniem, ale nie zastępuje zabezpieczenia nadprądowego.
- Charakterystyka B, C lub D mówi, jak urządzenie reaguje na duży prąd rozruchowy.
- Typ RCD ma znaczenie przy elektronice, falownikach, fotowoltaice i ładowarkach EV.
- Dobór zawsze zaczynam od przewodu, obciążenia i sposobu pracy urządzenia, a dopiero potem wybieram aparat.
Najpierw rozdzielmy ochronę przed przeciążeniem i ochronę przed porażeniem
To jest punkt, na którym najwięcej osób się wykłada. W języku potocznym wszystko bywa wrzucane do jednego worka jako „bezpiecznik”, ale technicznie mówimy o kilku różnych urządzeniach. Jedne mają odciąć zasilanie, gdy w obwodzie płynie za duży prąd i kabel zaczyna się grzać. Inne reagują na prąd upływu, czyli sytuację, w której prąd „ucieka” poza tor roboczy, na przykład przez uszkodzoną izolację lub ciało człowieka.
Ja patrzę na to tak: jeśli problemem jest przeciążenie albo zwarcie, potrzebujesz zabezpieczenia nadprądowego. Jeśli problemem jest prąd upływu, potrzebujesz wyłącznika różnicowoprądowego. A jeśli chcesz połączyć oba zadania w jednym module, w grę wchodzi aparat kombinowany. To rozróżnienie jest ważniejsze niż nazwa handlowa, bo od niego zależy, czy instalacja będzie po prostu „działać”, czy będzie działać bezpiecznie.Ja patrzę na to tak: jeśli problemem jest przeciążenie albo zwarcie, potrzebujesz zabezpieczenia nadprądowego. Jeśli problemem jest prąd upływu, potrzebujesz wyłącznika różnicowoprądowego. A jeśli chcesz połączyć oba zadania w jednym module, w grę wchodzi aparat kombinowany. To rozróżnienie jest ważniejsze niż nazwa handlowa, bo od niego zależy, czy instalacja będzie po prostu „działać”, czy będzie działać bezpiecznie.| Urządzenie | Chroni przed | Czego nie robi | Typowe zastosowanie |
|---|---|---|---|
| Wkładka topikowa | Przeciążeniem i zwarciem | Nie daje się włączyć ponownie | Starsze rozdzielnice, główne zasilanie, obwody o większych prądach |
| Wyłącznik nadprądowy | Przeciążeniem i zwarciem | Nie wykrywa prądu upływu | Obwody gniazd, oświetlenia, urządzeń domowych |
| Wyłącznik różnicowoprądowy | Prądem upływu i porażeniem | Nie chroni przed przeciążeniem | Łazienki, gniazda, obwody zewnętrzne, strefy podwyższonego ryzyka |
| RCBO | Przeciążeniem, zwarciem i prądem upływu | Nie zastępuje poprawnego doboru przewodu | Obwody, które chcesz chronić indywidualnie |
To rozróżnienie prowadzi wprost do pytania, jakie konkretne aparaty spotyka się najczęściej w praktyce. I tu zaczyna się najciekawsza część.
Wkładki topikowe, które nadal spotkasz w praktyce
W starszych domach, lokalach i częściach instalacji głównych nadal pracują wkładki topikowe. Ich zasada działania jest prosta: element topikowy nagrzewa się, topi i rozłącza obwód. To rozwiązanie ma jedną dużą zaletę: bardzo dobrą zdolność wyłączania przy zwarciu. Ma też oczywiste ograniczenie: po zadziałaniu wkładkę trzeba wymienić, więc awaria nie kończy się jednym ruchem przełącznika.
| Typ wkładki | Zakres, który najczęściej spotykam | Mocne strony | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
| Diazed | około 2-100 A | Prosta konstrukcja, dobra odporność na zwarcia, łatwa selektywność | Większy format, wymiana po zadziałaniu | Starsze instalacje i zasilania pomocnicze |
| Neozed | około 2-63 A | Mniejszy rozmiar, wygodniejszy montaż niż Diazed | Wciąż jednorazowa praca | Rozdzielnice, w których liczy się kompaktowy format |
| NH | od kilku do nawet 1250 A | Bardzo wysoka zdolność wyłączania, dobra selektywność, odporność na starzenie | Wymaga odpowiedniej podstawy i obsługi | Rozdzielnice główne, przemysł, większe obiekty |
Wkładki opisuje się też klasami działania. gG stosuje się najczęściej do ochrony przewodów i obwodów ogólnych, a aM do obwodów silnikowych, gdzie przeciążenie zwykle jest rozwiązywane osobnym układem ochrony. W praktyce oznacza to, że aM nie jest uniwersalnym „zamiennikiem wszystkiego”, tylko narzędziem do konkretnego zastosowania. Wkładki NH mają jeszcze jedną cechę, o której warto pamiętać: łuk elektryczny po zwarciu jest gaszony wewnątrz wkładki przez materiał gaszący, więc ich skuteczność przy dużych prądach jest bardzo wysoka.
Jeśli chcesz przenieść rozmowę z „tradycyjnych bezpieczników” na współczesną rozdzielnicę, naturalnym krokiem są wyłączniki nadprądowe. I tu zaczyna się praktyka dnia codziennego.

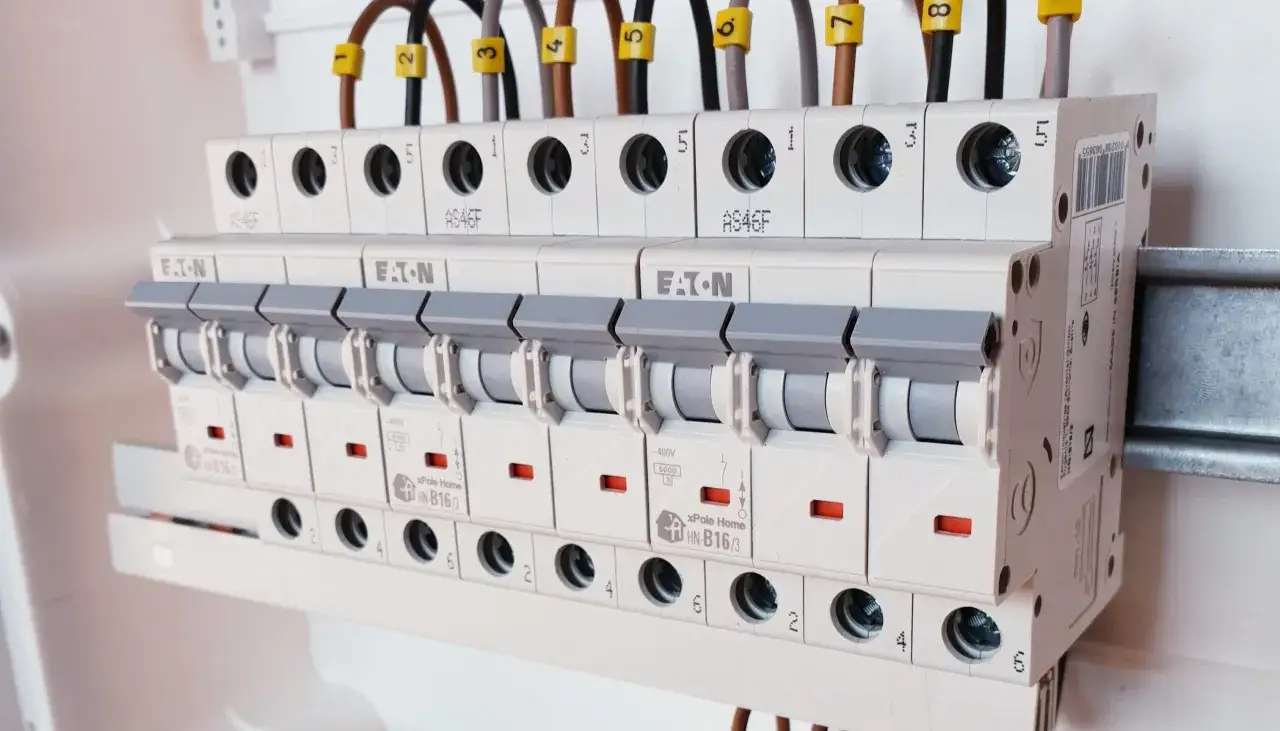

Wyłączniki nadprądowe i to, co naprawdę oznacza B, C albo D
Wyłącznik nadprądowy, czyli popularna „eska”, łączy dwa mechanizmy: termiczny, który reaguje na dłuższe przeciążenie, oraz elektromagnetyczny, który działa przy zwarciu. W mieszkaniach i małych obiektach jest dziś standardem, bo po zadziałaniu można go po prostu ponownie załączyć, o ile przyczyna problemu została usunięta.
Najwięcej informacji daje jego charakterystyka. To właśnie ona mówi, jak szybko aparat zareaguje na nagły skok prądu przy rozruchu urządzenia.
| Charakterystyka | Orientacyjny zakres zadziałania | Do czego pasuje | Na co uważać |
|---|---|---|---|
| B | około 3-5 × In | Oświetlenie, gniazda, obwody o małych prądach rozruchowych | Może zadziałać zbyt wcześnie przy urządzeniach z większym rozruchem |
| C | około 5-10 × In | Większość obwodów domowych z elektroniką, małe silniki, AGD | Wymaga sensownego doboru do przewodu i spodziewanego zwarcia |
| D | około 10-20 × In | Transformatory, większe silniki, obciążenia o dużym prądzie rozruchowym | Nie jest dobrym wyborem „na wszelki wypadek” |
W praktyce najczęściej spotkasz 10 A, 16 A, 20 A i 25 A, ale sam prąd znamionowy to nie wszystko. Liczy się jeszcze zdolność wyłączania, czyli maksymalny prąd zwarciowy, jaki aparat potrafi bezpiecznie przerwać. W instalacjach mieszkaniowych często spotyka się wartości rzędu 6 kA, ale w zależności od projektu mogą pojawić się również 4,5 kA albo 10 kA. Jeśli dobiorę aparat zbyt słaby wobec spodziewanego zwarcia w punkcie instalacji, ochrona przestaje być pełna, nawet jeśli na papierze wszystko wygląda dobrze.
Tu pojawia się kolejna rzecz, którą warto umieć rozpoznać: nie każdy problem z wyłączaniem oznacza „zły bezpiecznik”. Czasem po prostu urządzenie w obwodzie ma elektronikę, falownik albo wysoki prąd startowy i wtedy potrzebny jest inny typ ochrony. To prowadzi nas do różnicówek i aparatów łączonych.

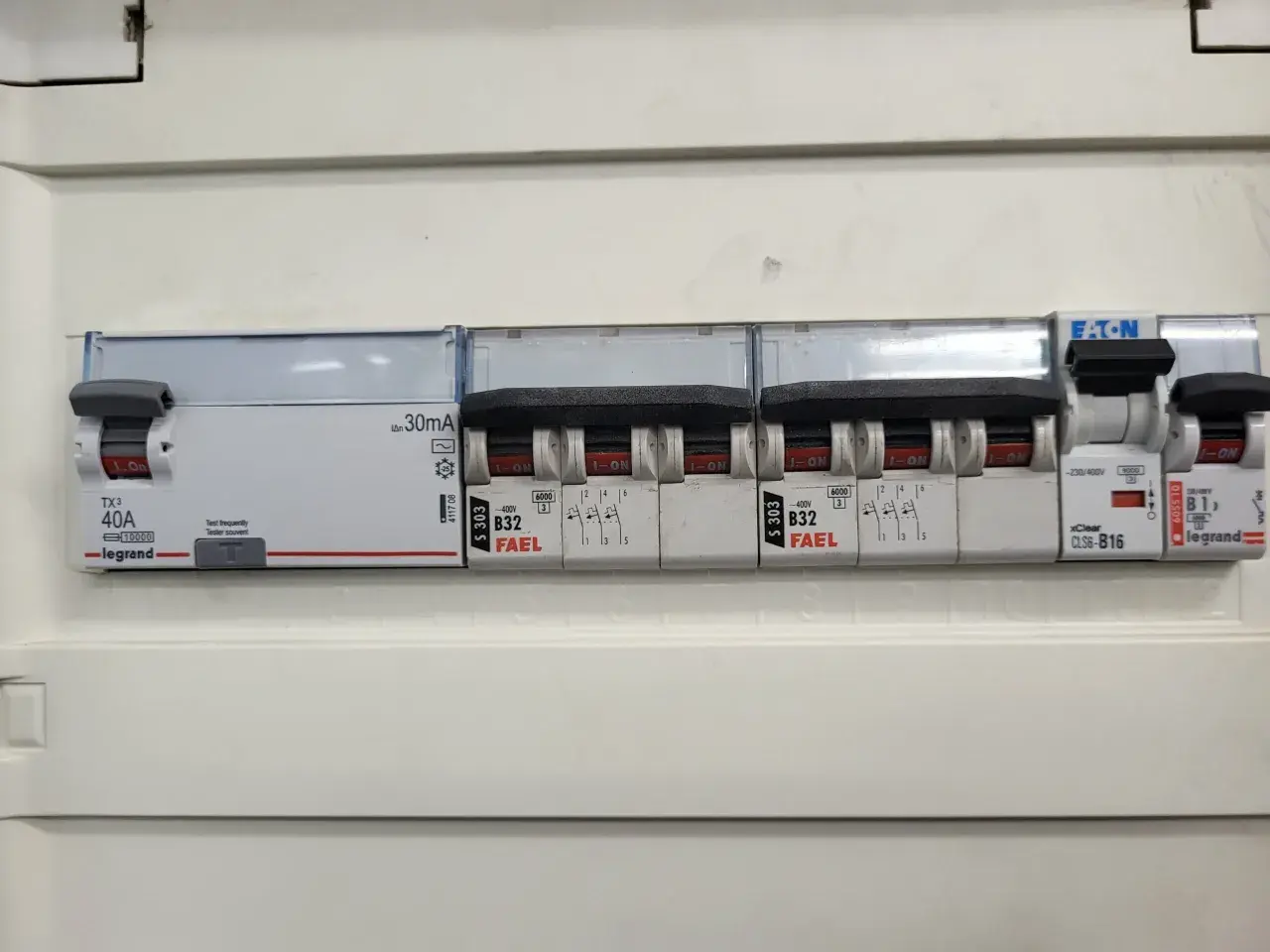

Różnicówki, typy AC, A, F i B oraz aparaty łączone
Wyłącznik różnicowoprądowy reaguje na różnicę między prądem wypływającym i wracającym. Jeśli część prądu „ucieka” inną drogą, urządzenie odłącza zasilanie. To dlatego różnicówka jest tak ważna przy ochronie przeciwporażeniowej, ale też dlatego nie wolno traktować jej jak zamiennika wyłącznika nadprądowego. Ona nie pilnuje przeciążenia przewodu.
W domach najczęściej spotykana czułość to 30 mA, bo właśnie ona służy do ochrony dodatkowej ludzi. W obiektach i układach, gdzie ważna jest selektywność albo ochrona przeciwpożarowa, pojawiają się także urządzenia o czułości 100 mA i 300 mA. To już jednak nie jest ślepa reguła, tylko decyzja projektowa zależna od całej instalacji.
| Typ RCD | Co wykrywa | Gdzie ma sens | Moja praktyczna uwaga |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste obwody bez rozbudowanej elektroniki | W nowoczesnych instalacjach coraz częściej ustępuje miejsca typowi A |
| A | Prąd przemienny i pulsujący składowy stały | Większość współczesnych obwodów domowych | To dziś najbezpieczniejszy domyślny wybór dla wielu zastosowań |
| F | Typ A plus zakłócenia związane z obciążeniami o zmiennej częstotliwości | Sprzęt z elektroniką sterującą, wybrane urządzenia z falownikiem | Dobry kompromis tam, gdzie typ A bywa za mało odporny na zakłócenia |
| B | Także gładki prąd stały | Fotowoltaika, ładowarki EV, UPS, napędy przemysłowe | To zwykle wybór tam, gdzie elektronika może generować nietypowe składowe |
Jeśli chcę zabezpieczyć jeden obwód możliwie kompletnie, wybieram RCBO, czyli wyłącznik różnicowoprądowy z członem nadprądowym. To dobre rozwiązanie tam, gdzie awaria jednego urządzenia nie powinna wyłączać całej grupy obwodów. W praktyce bardzo pomaga w łazience, warsztacie albo przy sprzęcie, który ma własny, wyraźny charakter pracy i nie powinien mieszać się z resztą instalacji.
To wszystko brzmi technicznie, ale finalnie sprowadza się do jednego pytania: jak dobrać aparat do konkretnego obwodu, żeby nie przesadzić ani w jedną, ani w drugą stronę. I tu właśnie najczęściej przydaje się chłodna, praktyczna analiza.
Jak dobrać zabezpieczenie do domu, warsztatu i sprzętu z elektroniką
Dobór zaczynam od obciążenia i przewodu, a nie od tego, „co akurat jest pod ręką”. Najpierw sprawdzam, ile energii pobiera urządzenie w pracy ciągłej, jaki ma prąd rozruchowy i czy w ogóle pracuje spokojnie, czy raczej startuje z mocnym impulsem. Dopiero później decyduję, czy lepszy będzie B, C, D, topik czy układ z różnicówką.
- Sprawdź, co naprawdę zasila obwód. Oświetlenie LED, gniazda, pralka, piekarnik, pompa czy kompresor stawiają zupełnie inne wymagania.
- Oceń prąd rozruchowy. Silniki, sprężarki i transformatory potrafią chwilowo pobrać znacznie więcej niż wynika z tabliczki znamionowej.
- Dobierz charakterystykę. B dla spokojnych obwodów, C dla większości zastosowań domowych z elektroniką, D tylko tam, gdzie wysoki rozruch jest normalny i przewidziany.
- Sprawdź typ RCD. Im więcej elektroniki, falowników i przetwornic, tym mniej sensowny bywa stary typ AC.
- Upewnij się, że aparat pasuje do spodziewanego zwarcia. Zdolność wyłączania nie jest detalem z katalogu, tylko parametrem bezpieczeństwa.
- Myśl o selektywności. Chodzi o to, żeby awaria jednego urządzenia wyłączała tylko jeden obwód, a nie pół domu.
W praktyce najprostszy przykład wygląda tak: w zwykłym obwodzie gniazdowym w mieszkaniu często sensowny jest wyłącznik nadprądowy z charakterystyką B albo C oraz RCD 30 mA typu A. W obwodzie z kompresorem, pompą albo większym silnikiem trzeba już patrzeć głębiej, bo rozruch może wymagać C albo D, a czasem także osobnego zabezpieczenia dla samego napędu. Przy fotowoltaice, ładowarce samochodu elektrycznego albo UPS-ie zwykle wchodzi w grę zupełnie inna logika doboru, często z typem B lub rozwiązaniem wskazanym przez producenta urządzenia.
To prowadzi do ostatniej rzeczy, którą warto mieć z tyłu głowy: nawet dobry aparat można zepsuć złym montażem albo złym nawykiem użytkownika. I tu nie ma skrótów.
Najczęstsze błędy, które widzę przy doborze i wymianie
- Mylenie zabezpieczenia nadprądowego z różnicówką. Jedno chroni przewód i instalację przed przeciążeniem, drugie pilnuje upływu prądu.
- Zakładanie większego prądu znamionowego „żeby nie wybijało”. To nie naprawia przyczyny, tylko ją maskuje.
- Wybór zbyt „twardej” charakterystyki. D może być potrzebne, ale w zwykłym mieszkaniu często jest po prostu niepotrzebne.
- Ignorowanie elektroniki w urządzeniach. Zasilacze impulsowe, falowniki i ładowarki potrafią zachowywać się inaczej niż klasyczny odbiornik rezystancyjny.
- Brak podziału obwodów. Jeden RCD dla wszystkiego oznacza, że drobna usterka potrafi odciąć cały dom.
- Wymiana bez sprawdzenia stanu przewodów. Zużyty aparat bywa tylko objawem problemu, a nie jego źródłem.
Jeśli bezpiecznik zadziałał po burzy, po podłączeniu nowego sprzętu albo po remoncie, nie traktuję tego jak drobiazgu. Najpierw szukam przyczyny, a dopiero potem myślę o wymianie aparatu. Samo „przepchanie” instalacji większym zabezpieczeniem to jeden z tych nawyków, które potrafią zemścić się dokładnie wtedy, gdy ochrona jest najbardziej potrzebna.
Co warto sprawdzić przed modernizacją rozdzielnicy
Jeśli planujesz uporządkować starszą instalację, zacznij od inwentaryzacji. Zapisz, które obwody są od czego, jakie mają przewody, gdzie pracują urządzenia z elektroniką i które miejsca wymagają ochrony różnicowoprądowej. W nowoczesnej rozdzielnicy najwięcej daje nie efektowny wygląd, tylko czytelny podział obwodów, właściwy typ aparatów i sensowna selektywność.
W praktyce najlepiej sprawdza się podejście warstwowe: obwody ogólne, obwody mokre i zewnętrzne, osobne zabezpieczenia dla większych odbiorników oraz osobna analiza dla urządzeń o nietypowym rozruchu. Jeżeli instalacja ma już swoje lata, a w domu przybyło sprzętu z elektroniką, sama wymiana wkładek na nowsze wyłączniki nie zawsze wystarczy. Często dopiero cały układ zabezpieczeń pokazuje, czy instalacja jest naprawdę dopasowana do dzisiejszego obciążenia.
Jeżeli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: dobrze dobrane zabezpieczenie ma zadziałać rzadko, ale wtedy bez wątpliwości. Właśnie dlatego warto znać podstawowe typy, ich przeznaczenie i ograniczenia, zanim cokolwiek zacznie się wymieniać w rozdzielnicy.
