W samochodowej instalacji elektrycznej bezpiecznik ma prostą rolę, ale od jego doboru zależy znacznie więcej niż się wydaje. W praktyce rodzaje bezpieczników samochodowych różnią się nie tylko wielkością, ale też zakresem prądu, sposobem montażu i miejscem w instalacji. Pokażę, które typy dominują w osobówkach, które pracują przy większych obciążeniach i jak dobrać zamiennik bez zgadywania po samym kolorze.
Najważniejsze jest dopasowanie typu, amperażu i gniazda, a nie samego koloru

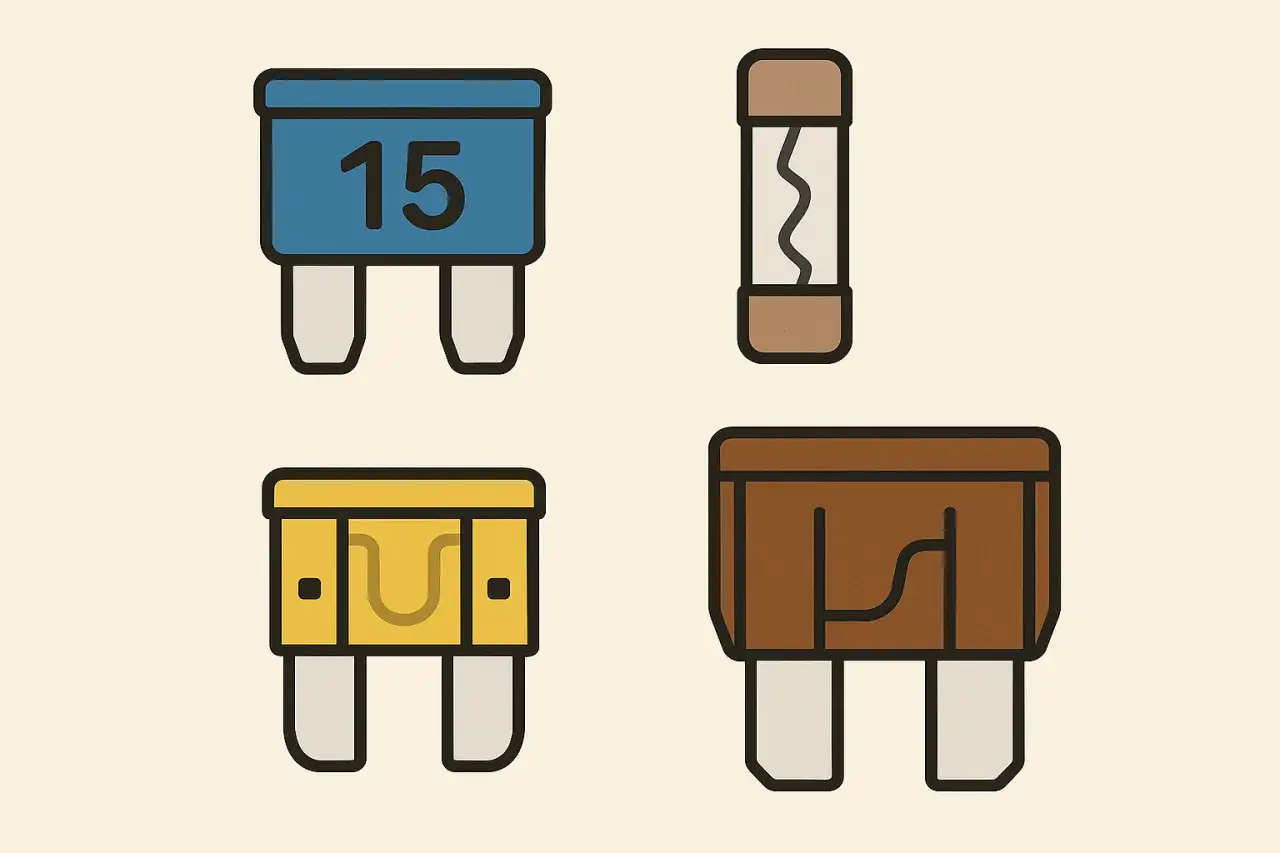

- W większości aut spotkasz bezpieczniki płytkowe, czyli nożowe, w kilku rozmiarach: standard, mini, low profile i micro.
- Do większych obciążeń służą konstrukcje MAXI, JCASE, MIDI i MEGA, które chronią zasilanie głównych obwodów.
- Starsze samochody i część akcesoriów nadal korzystają z bezpieczników szklanych albo ceramicznych.
- Kolor pomaga w identyfikacji, ale zawsze trzeba sprawdzić nadruk i opis gniazda.
- Jeśli nowy bezpiecznik pali się ponownie, problem zwykle leży w obwodzie, a nie w samym elemencie.
Jak czytać podział bezpieczników w samochodzie
Najprościej dzielę je na trzy grupy: płytkowe do większości obwodów, dużoprądowe do zasilania głównych gałęzi instalacji oraz starsze bezpieczniki szklane i ceramiczne, które częściej widać w autach z poprzednich dekad albo w dokładanych akcesoriach. Różni je nie tylko rozmiar. Inaczej pracują przy krótkim skoku prądu podczas rozruchu, inaczej przy stałym małym poborze radia, a jeszcze inaczej przy przewodach od akumulatora, alternatora czy mocnego wentylatora.
W praktyce liczy się też napięcie znamionowe. W samochodach osobowych bezpieczniki o parametrach 32 V są czymś normalnym, a w nowszych i mocniejszych układach spotyka się także wersje 58 V, 70 V czy wyższe. To ważne, bo bezpiecznik musi pasować nie tylko mechanicznie, ale też elektrycznie.
| Grupa | Co ją wyróżnia | Gdzie trafia najczęściej |
|---|---|---|
| Płytkowe | Małe, szybkie w wymianie, zwykle do typowych obwodów 1-40 A | Oświetlenie, radio, gniazda 12 V, sterowanie, moduły |
| Dużoprądowe | Mocniejsze styki, większa odporność na obciążenie i wyższy prąd | Wentylatory, ABS, wspomaganie, zasilanie główne, akumulator |
| Szklane i ceramiczne | Starsza konstrukcja, często montowana w prostych uchwytach lub akcesoriach | Starsze auta, retro instalacje, dokładane urządzenia |
Jeśli mam zapamiętać jedną rzecz, to tę: szybki, zwłoczny i dużoprądowy nie oznaczają tego samego. Fast-acting reaguje niemal od razu, time-delay toleruje krótki pobór rozruchowy, a konstrukcje bolt-down są po prostu zrobione do wyższych prądów i solidniejszego montażu. Od tego punktu najczęściej zaczyna się sensowny wybór.
Bezpieczniki płytkowe, które spotkasz w większości aut
W większości osobówek i dostawczaków to właśnie bezpieczniki płytkowe, czyli nożowe, robią codzienną robotę. Są małe, tanie i łatwe do wymiany, dlatego zdominowały skrzynki bezpieczników w nowszych autach. W praktyce spotykam je wszędzie tam, gdzie trzeba chronić standardowe obwody niskonapięciowe bez zajmowania dużo miejsca.
| Typ | Typowy zakres prądu | Najczęstsze zastosowanie | Co warto wiedzieć |
|---|---|---|---|
| ATC / ATO standard | 1-40 A | Starsze auta, oświetlenie, radio, gniazda, obwody ogólne | Większa obudowa ułatwia obsługę i diagnostykę |
| MINI / ATM | 2-30 A | Nowocześniejsze skrzynki, obwody pomocnicze, sterowanie | Mały rozmiar pozwala upakować więcej zabezpieczeń |
| LP MINI | 2-30 A | Te same obwody co MINI, ale w jeszcze ciaśniejszych skrzynkach | Niska obudowa pomaga tam, gdzie brakuje wysokości |
| MICRO2 | 5-30 A | Nowe auta, kompaktowe skrzynki, gęsto upakowane moduły | Oszczędza miejsce, ale musi idealnie pasować do gniazda |
| MICRO3 | 3-15 A | Bardzo ciasne skrzynki i obwody o mniejszym poborze | Przy tej serii łatwo pomylić podobny kształt z właściwym typem |
Nazwy serii różnią się między producentami, ale logika jest ta sama: im ciaśniej w skrzynce, tym niższa i mniejsza obudowa. MICRO2 i MICRO3 pozwalają upchnąć więcej zabezpieczeń w mniejszej przestrzeni, natomiast low profile pomaga wtedy, gdy brakuje wysokości pod pokrywą skrzynki. To właśnie dlatego wygląd nie wystarcza - trzeba patrzeć na gniazdo i oznaczenie.
Gdy prąd rośnie ponad typowe 30-40 A, wchodzą już większe rozwiązania. I wtedy sama płytka przestaje wystarczać.
Bezpieczniki dużoprądowe do zasilania mocniejszych obwodów
Tu wchodzą bezpieczniki do zadań specjalnych. Chronią przewody zasilające, a nie tylko pojedynczy odbiornik, więc trafiają do obwodów wentylatorów chłodnicy, ogrzewania, ABS-u, wspomagania, akumulatora, alternatora albo mocniejszego audio. W takich miejscach liczy się nie tylko amperaż, ale też stabilny styk, odporność termiczna i sposób mocowania.
| Typ | Typowy zakres prądu | Gdzie się go używa | Dlaczego właśnie ten |
|---|---|---|---|
| MAXI | 20-80 A | Większe odbiorniki, zasilanie dodatkowe, niektóre obwody przy akumulatorze | Mocniejsza obudowa i bezpieczne prowadzenie wyższego prądu |
| JCASE / LP JCASE | 20-60 A | Obwody o dużym prądzie rozruchowym, nowoczesne skrzynki, auta 12 V i 48 V | Ma niski spadek napięcia i dobrze znosi chwilowe skoki prądu |
| MIDI | 30-200 A | Wentylatory, nagrzewnice, baterie, rozruszniki, główne zasilanie | To już ochrona dla naprawdę dużych obciążeń i grubych przewodów |
| MEGA | do 250 A | Akumulator, alternator, zasilanie główne, cięższe pojazdy i pojazdy użytkowe | Przeznaczony do bardzo wysokich prądów i solidnych połączeń śrubowych |
Warto zwrócić uwagę na JCASE i LP JCASE. To bezpieczniki kartuszowe ze stykami żeńskimi, które dobrze znoszą chwilowy prąd rozruchowy i mają niski spadek napięcia. MIDI i MEGA pracują już przy naprawdę dużych obciążeniach, więc spotyka się je przy bateriach, rozrusznikach i grubych przewodach zasilających. W autach hybrydowych i elektrycznych pojawiają się też odmiany o wyższym napięciu znamionowym, ale zasada doboru pozostaje ta sama.
To dobry moment, żeby odróżnić nowe konstrukcje od starszych wkładek, które nadal krążą po rynku. W praktyce właśnie one sprawiają najwięcej pomyłek przy wymianie.
Starsze bezpieczniki szklane i ceramiczne, które nadal można spotkać
W starszych modelach i w części akcesoriów nadal pracują bezpieczniki szklane albo ceramiczne. Są proste do obejrzenia, bo widać w nich element topikowy, ale nie traktuję tego jako zalety samej w sobie. Liczy się zgodność wymiaru, prądu i typu uchwytu. Sam wygląd nie mówi jeszcze, czy wkładka naprawdę pasuje do danego obwodu.
| Typ | Typowy zakres prądu | Gdzie się pojawia | Co jest ważne przy wymianie |
|---|---|---|---|
| SFE automotive glass fuse | 4-30 A | Starsze obwody samochodowe | Trzeba dopasować długość i średnicę do uchwytu |
| AGC / 3AG szklany | niskie i średnie prądy | Starsze instalacje pomocnicze, dokładane akcesoria | Łatwo pomylić z podobnym wkładem spoza motoryzacji |
| Ceramiczny rurkowy | zależnie od wersji i uchwytu | Akcesoria, starsze radio, customowe instalacje | Wybiera się go pod odporność cieplną i konstrukcję obwodu |
W praktyce najczęściej trafiam na nie w starszym radiu, dodatkowym alarmie, wzmacniaczu albo w samochodzie, w którym ktoś kiedyś dołożył instalację „na szybko”. Jeśli taki bezpiecznik pali się ponownie, nie szukam jego mocniejszej wersji, tylko sprawdzam stan przewodów i samych odbiorników. To właśnie w tej grupie najłatwiej o pomyłkę wynikającą z podobnego wyglądu, ale innego przeznaczenia.
Skoro już widać, że sam kształt nie wystarcza, następny krok to dobór zamiennika po danych, a nie po intuicji.
Jak dobrać zamiennik po przepaleniu
Wymiana bezpiecznika ma sens tylko wtedy, gdy zamiennik jest identyczny pod względem typu i amperażu. Ja robię to w kilku krokach, bo dzięki temu unikam wracania do tego samego problemu po kilku minutach.
- Odczytuję typ gniazda i wartość prądu z pokrywy skrzynki albo z instrukcji auta.
- Wybieram dokładnie taki sam format bezpiecznika, bez zgadywania po samym kształcie.
- Sprawdzam, czy nowy element ma ten sam amperaż, a nie tylko podobny kolor.
- Jeśli bezpiecznik pali się ponownie, nie zwiększam wartości prądowej.
- Przy autach po modyfikacjach sprawdzam też dodatkowe odbiorniki, bo to one często przeciążają fabryczny obwód.

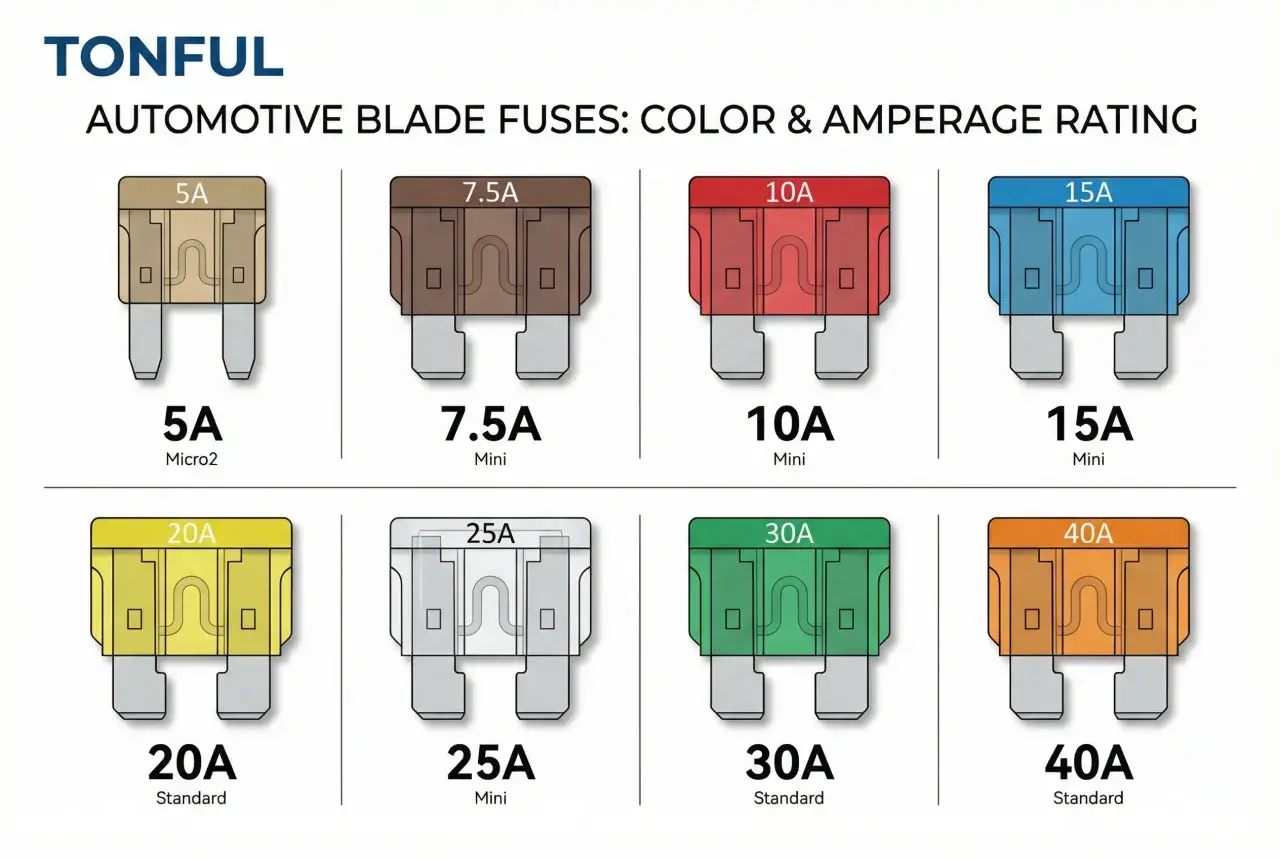

| Kolor | Typowa wartość |
|---|---|
| Czarny | 1 A |
| Szary | 2 A |
| Fioletowy | 3 A |
| Różowy | 4 A |
| Beżowy | 5 A |
| Brązowy | 7,5 A |
| Czerwony | 10 A |
| Niebieski | 15 A |
| Żółty | 20 A |
| Przezroczysty | 25 A |
| Zielony | 30 A |
| Pomarańczowy | 40 A |
Kolor pomaga szybko namierzyć właściwy element, ale nie zastępuje nadruku na obudowie. Jeśli w skrzynce masz różne serie, to właśnie nadruk i opis w instrukcji zamykają temat. Jeżeli nowy bezpiecznik przepala się od razu, problem jest po stronie obwodu, a nie samej wkładki.
Po samej wymianie nie zostawiam już tematu bez kontroli. To ostatni moment, żeby wyłapać coś, co za chwilę znowu wyrzuci zabezpieczenie.
Co sprawdzam od razu po wymianie
Po wymianie nie zamykam jeszcze maski. Sprawdzam, czy gniazdo nie jest przypalone, czy bezpiecznik siedzi ciasno i czy po włączeniu odbiornika nie pojawia się ponowny brak zasilania albo zapach grzania. Z mojego doświadczenia właśnie te trzy rzeczy najczęściej zdradzają, że problem jest głębiej niż sama wkładka.
- czy styki nie mają nalotu, przebarwień albo śladów przegrzania,
- czy bezpiecznik nie ma luzu i nie wypada przy lekkim poruszeniu,
- czy obwód działa stabilnie po włączeniu odbiornika,
- czy w aucie nie ma dokładanych akcesoriów, które przeciążają fabryczną linię,
- czy w zestawie są zapasowe bezpieczniki i wyciągacz, który naprawdę pasuje do skrzynki.
Jeśli przepalenie wraca, traktuję to jako sygnał do diagnozy całego obwodu: przewodu, przekaźnika, silnika lub modułu sterującego. Wtedy bezpiecznik nie jest problemem do wymiany, tylko ostatnim ostrzeżeniem, zanim uszkodzenie pójdzie dalej. I właśnie tak podchodzę do całej instalacji: bez zgadywania, bez podnoszenia amperażu „na próbę” i bez wchodzenia w naprawę od końca.
