Wiele osób szuka jednego, prostego przepisu na bezpiecznik do mieszkania, ale dobór zależy od przewodów, obciążenia i prądu rozruchowego urządzeń. W bloku najczęściej spotyka się wyłączniki nadprądowe z charakterystyką B, czasem C, a różnicówka i ochronnik przepięć pełnią zupełnie inne role. Błędny wybór nie tylko wybija zasilanie, lecz także może osłabić ochronę instalacji.

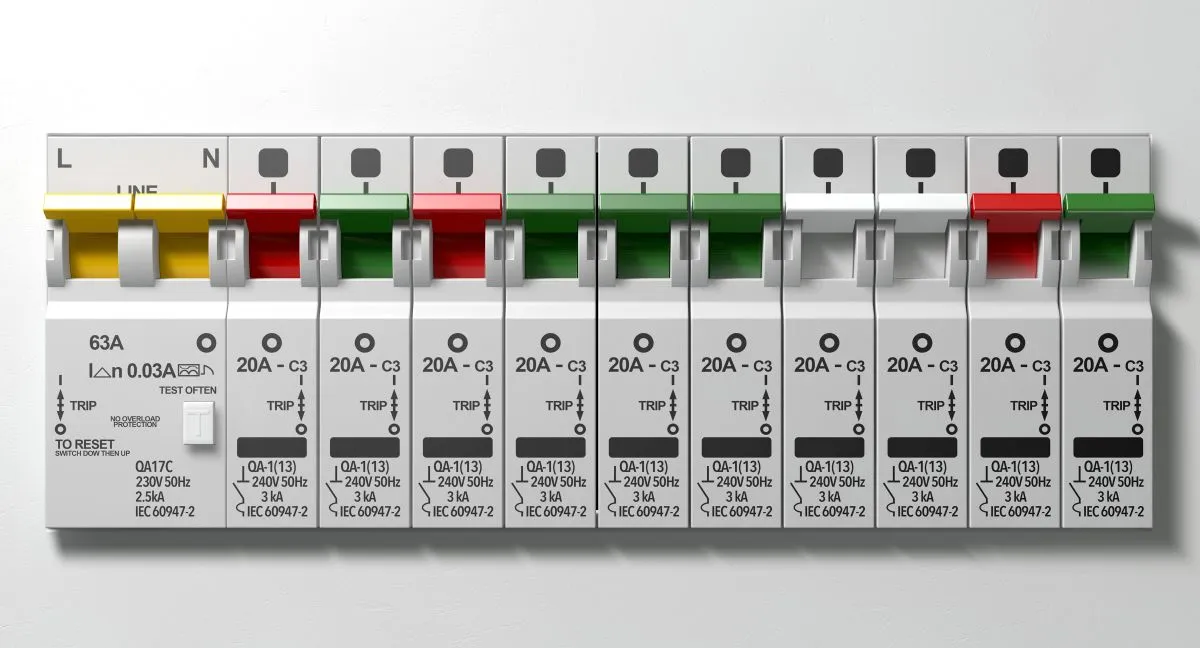

W mieszkaniu w bloku najczęściej wygrywa B16, a C16 pojawia się tylko przy większym prądzie rozruchowym
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a nie przed przepięciami od pioruna.
- Charakterystyka B działa przy 3 do 5 x In, a charakterystyka C przy 5 do 10 x In, więc różnią się odpornością na rozruch.
- RCD 30 mA odpowiada za dodatkową ochronę przeciwporażeniową i nie zastępuje wyłącznika nadprądowego.
- Kontrola instalacji w budynku mieszkalnym obejmuje instalację elektryczną co najmniej raz na 5 lat i sprawdza m.in. zabezpieczenia oraz izolację.
Jakie bezpieczniki do mieszkania w bloku sprawdzają się najczęściej?
Najczęściej sprawdza się B10 lub B16, a C16 tylko tam, gdzie obwód ma większy prąd rozruchowy albo większą liczbę odbiorników o cięższym starcie. W praktyce nie dobiera się aparatu wyłącznie do mocy urządzenia, lecz do przewodu, długości obwodu i sposobu pracy odbiorników. Według katalogu ABB charakterystyka B obejmuje 3 do 5 x In, a C 5 do 10 x In, co dobrze pokazuje różnicę między zwykłym obwodem mieszkaniowym a obwodem z większym rozruchem.
Dlaczego B jest domyślnym wyborem
Charakterystyka B jest najbliższa typowym obwodom oświetlenia i gniazd w mieszkaniu. Eaton opisuje swoje wyłączniki jako aparaty, które chronią przewody przed przeciążeniem i zwarciem, a dla obwodów oświetlenia i gniazd standardem pozostaje właśnie B. Taki wybór dobrze pasuje do instalacji, w których uruchamianie sprzętów nie generuje dużych skoków prądu, więc wyłącznik nie reaguje zbyt wcześnie, ale nadal skutecznie odcina obwód przy realnym błędzie.
Kiedy C ma sens
Charakterystyka C ma sens tam, gdzie chwilowy prąd przy starcie jest wyraźnie większy niż w zwykłym obwodzie domowym. Dotyczy to na przykład urządzeń z kompresorem, niektórych klimatyzatorów, części sprzętów kuchennych, transformatorów albo obwodów, w których producent urządzenia dopuszcza taki sposób zabezpieczenia. To nie jest „mocniejszy bezpiecznik” w prostym znaczeniu, tylko aparat o innym progu zadziałania, który lepiej toleruje rozruch, ale wymaga równie poprawnie dobranego przewodu i warunków odłączenia.
B, C i D w jednym zestawieniu
W mieszkaniach różnica między tymi charakterystykami ma znaczenie większe niż sama liczba amperów na dźwigni. Ta sama wartość 16 A nie zachowuje się tak samo, jeśli zmienia się próg zadziałania zwarciowego. Według Eaton standardowe wyłączniki mieszkaniowe z charakterystyką B i C należą do grupy aparatów zgodnych z IEC/EN 60898-1, a wybór zależy od typu obciążenia i prądu rozruchowego.
| Charakterystyka | Zakres zadziałania | Typowe zastosowanie | Wniosek dla mieszkania |
|---|---|---|---|
| B | 3 do 5 x In | Oświetlenie, gniazda, obwody o małym rozruchu | Najczęściej najlepszy wybór dla zwykłych obwodów w bloku |
| C | 5 do 10 x In | Sprzęt z większym prądem rozruchowym, część urządzeń AGD, niektóre klimatyzatory | Ma sens, gdy instalacja i przewody rzeczywiście to uzasadniają |
| D | 10 do 20 x In | Silniki, transformatory, obciążenia indukcyjne i pojemnościowe | W mieszkaniu zwykle rzadki wybór, częściej spotykany poza lokalem mieszkalnym |
W blokach nie patrzy się wyłącznie na literę na obudowie. Równie ważna jest zdolność zwarciowa, bo aparat musi bezpiecznie przerwać prąd uszkodzeniowy w danej rozdzielnicy. W praktyce serie mieszkaniowe występują z wartościami 6 kA albo 10 kA, więc sama zamiana B na C bez sprawdzenia parametrów instalacji nie rozwiąże problemu, tylko go przesunie.
Zapamiętaj: B i C opisują sposób zadziałania wyłącznika nadprądowego, a nie ochronę od pioruna. Do tego służą inne aparaty.
Przeczytaj również: Bezpiecznik B16 a C16: kluczowe różnice, zastosowanie i konsekwencje wyboru
Czy bezpiecznik B lub C chroni przed piorunem?
Nie. B i C nie chronią przed piorunem, tylko przed przeciążeniem i zwarciem w obwodzie. Jeżeli w mieszkaniu potrzebna jest ochrona przeciwprzepięciowa, w grę wchodzi osobny ogranicznik przepięć, a nie zmiana charakterystyki wyłącznika nadprądowego. Według Schneider Electric ograniczniki typu 1, 2 i 3 są odrębną kategorią urządzeń, dobieraną do miejsca montażu i poziomu ochrony.
Co robi wyłącznik nadprądowy
Wyłącznik nadprądowy odcina obwód, gdy prąd jest zbyt duży przez zbyt długi czas albo gdy pojawia się zwarcie. ZPE opisuje taki aparat jako podstawowy element zabezpieczający instalację przed skutkami przeciążeń i zwarć, a przy tym przypomina, że jest on wielokrotnego użytku. To ważne rozróżnienie, bo w starszych mieszkaniach nadal spotyka się wkładki topikowe, które po zadziałaniu trzeba wymienić, a nie tylko ponownie załączyć.
Czym różni się różnicówka
RCD, czyli wyłącznik różnicowoprądowy, ma inną funkcję. Reaguje na różnicę między prądem wpływającym i wypływającym z instalacji, a według ZPE typowa ochrona w domowych warunkach opiera się na progu 30 mA. Różnicówka nie zastępuje wyłącznika nadprądowego, bo nie chroni przewodu przed przeciążeniem ani zwarciem. Z kolei sam wyłącznik nadprądowy nie daje takiej ochrony przeciwporażeniowej jak RCD.
Dlaczego ochronnik przepięć to osobny aparat
Ochrona przeciwprzepięciowa działa jeszcze inaczej. Jej zadaniem jest ograniczenie skoków napięcia, które pochodzą z wyładowań atmosferycznych albo z przełączeń w sieci, a nie wyłączenie obwodu przy zbyt dużym prądzie. To oznacza, że wyłącznik B16 czy C16 nie „zastępuje” ochronnika typu 1 albo typu 2, tak samo jak ochronnik nie zastępuje wyłącznika nadprądowego. W mieszkaniu warto więc rozdzielić trzy pojęcia: nadprądowe, różnicowoprądowe i przeciwprzepięciowe.
Uwaga: Podniesienie charakterystyki z B do C bez sprawdzenia przewodów może osłabić ochronę obwodu. Jeśli problemem jest stare okablowanie, zmiana samej litery nie rozwiązuje źródła kłopotu.

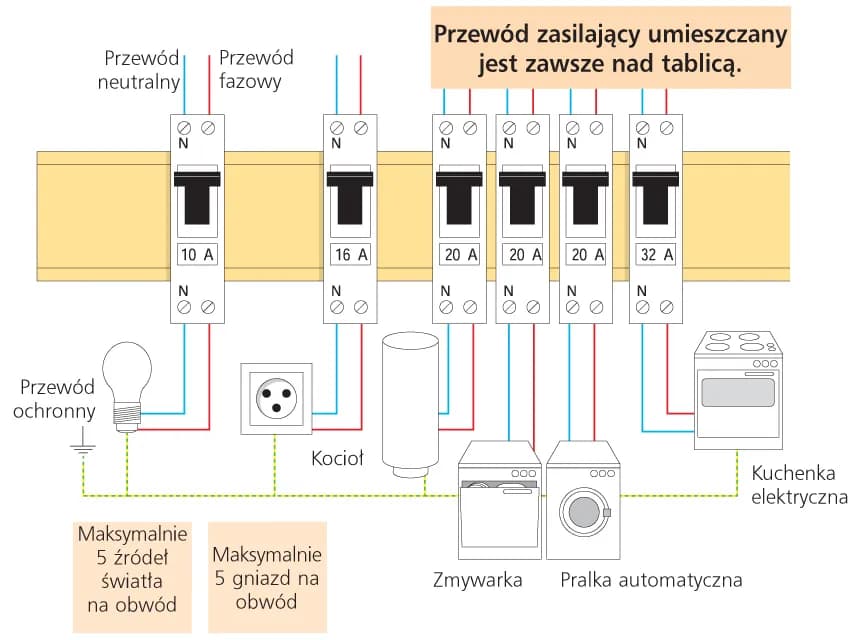

Jak dobrać zabezpieczenie do kuchni, łazienki i salonu?
Dobór zaczyna się od przewodu, nie od samego urządzenia. W mieszkaniu w bloku najpierw patrzy się na przekrój żył, długość trasy, materiał przewodów i sposób ułożenia, a dopiero później na literę B, C albo D. Dobrze dobrany aparat pozwala chronić obwód bez niepotrzebnych wyłączeń, ale nie daje zapasu, który osłabia ochronę kabla.
| Obwód | Często spotykana charakterystyka | Co ją uzasadnia | Na co uważać |
|---|---|---|---|
| Oświetlenie | B10 | Małe obciążenie i znikomy prąd rozruchowy | Za wysoka charakterystyka nie poprawia komfortu, tylko obniża czułość ochrony |
| Gniazda ogólne | B16 | Standardowe urządzenia domowe i przewody dobrane do obwodu | Wspólne obciążenie wielu odbiorników może szybciej ujawnić przeciążenie niż pojedynczy sprzęt |
| Piekarnik, płyta, bojler | B16 albo C16 | Decyduje dokumentacja urządzenia i warunki instalacji | Nie każdy sprzęt grzewczy wymaga C, a niektóre wręcz lepiej działają na B |
| Klimatyzator, lodówka, sprężarka | C16 | Większy prąd rozruchowy sprężarki | Trzeba sprawdzić, czy przewód i pętla zwarcia pozwalają na taki dobór |
W praktyce jedno mieszkanie nie oznacza jednego wzoru dla wszystkich pomieszczeń. Kuchnia, łazienka i salon mogą pracować na różnych obwodach, a każdy z nich może mieć inną charakterystykę i inny amperaż. Przekrój przewodu, długość linii i sposób prowadzenia kabli potrafią zmienić decyzję bardziej niż sama moc w watach, dlatego wzór „B16 wszędzie” jest równie ryzykowny jak „C16 wszędzie”.
Stare bloki i aluminium
W starszych blokach często trafia się instalacja aluminiowa albo rozdzielnice, w których latami nic nie modernizowano. W takim układzie zbyt śmiałe przejście na C16 bywa kuszące, bo chwilowo zmniejsza liczbę wyłączeń, ale nie poprawia stanu przewodów ani jakości połączeń. Jeżeli instalacja ma duży spadek napięcia, luźne zaciski albo długie odcinki, bezpieczniej jest najpierw poprawić sam obwód, a dopiero potem zmieniać charakterystykę.
Sprzęty, które najczęściej mylą wybór
Najwięcej nieporozumień powodują urządzenia z silnikiem lub sprężarką, bo startują krótkim skokiem prądu. Lodówka, odkurzacz, klimatyzator, zmywarka i część płyt grzewczych potrafią przez ułamek sekundy pobrać więcej niż „normalnie” wynika z tabliczki znamionowej. To właśnie tam C bywa uzasadnione, ale nadal tylko wtedy, gdy reszta parametrów obwodu pozostaje w granicach bezpieczeństwa.
W praktyce: Jeśli sprzęt z kompresorem wybija B16 przy starcie, najpierw sprawdza się obwód i parametry linii, a dopiero potem charakterystykę. Sama zmiana na C nie naprawia przeciążonego lub zużytego przewodu.
Przeczytaj również: Jak dobrać zabezpieczenie prądowe - Poradnik krok po kroku

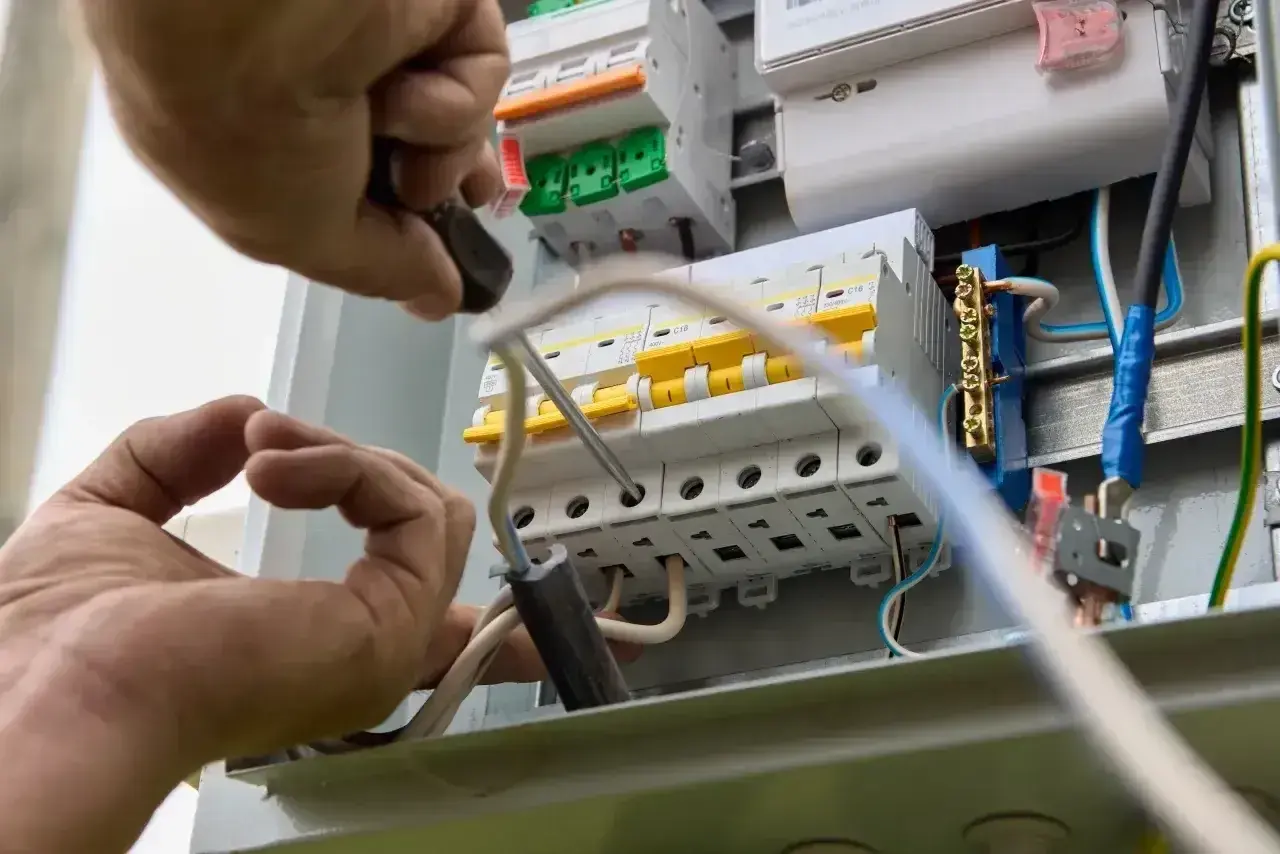

Co sprawdzić przed wymianą zabezpieczenia w bloku?

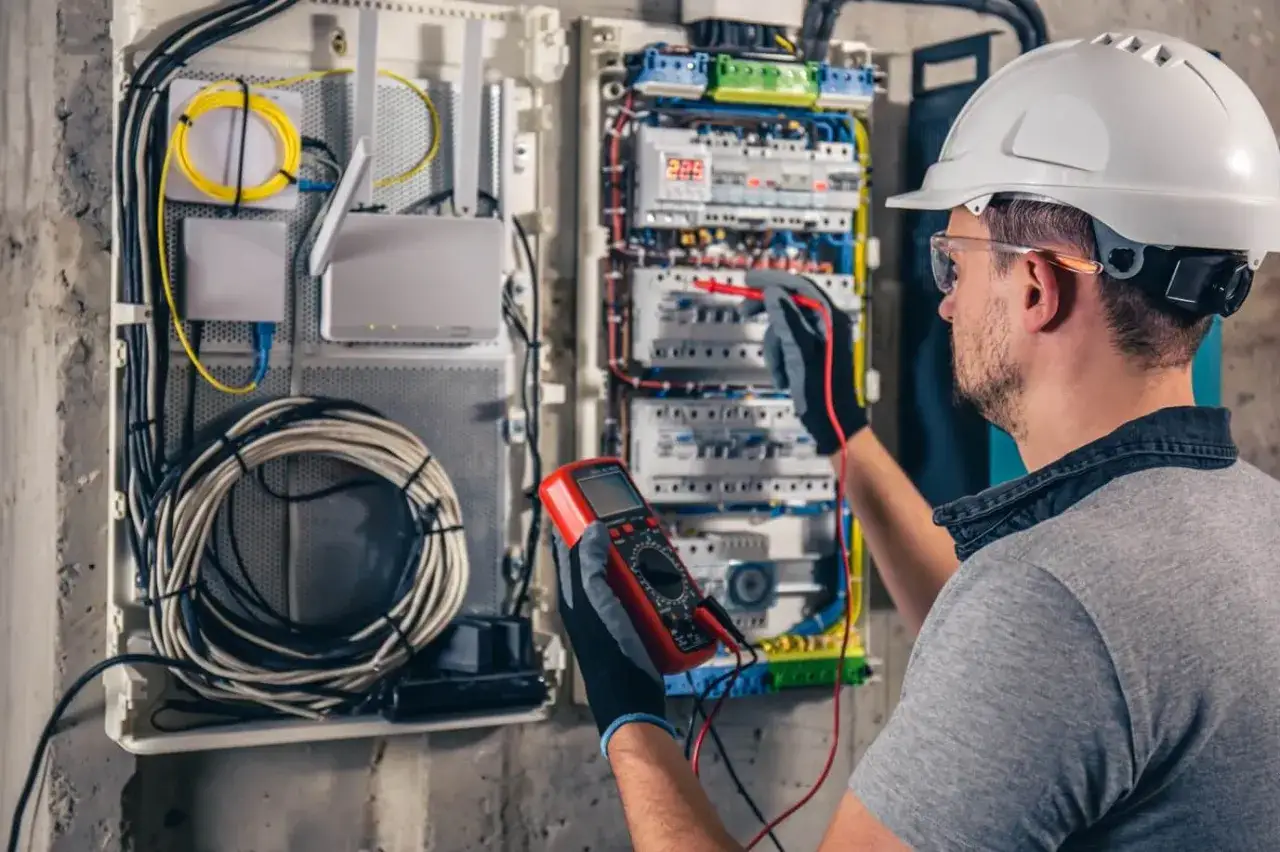

Przegląd i pomiary decydują o tym, czy zmiana ma sens. GUNB przypomina w omówieniu kontroli stanu technicznego obiektów, że co najmniej raz na 5 lat bada się instalację elektryczną, zabezpieczenia, środki ochrony od porażeń, oporność izolacji przewodów oraz uziemienia. To ważny punkt odniesienia, bo wymiana samej dźwigni w rozdzielnicy bez oceny stanu instalacji daje tylko pozorną poprawę.
Lista kontroli przed zmianą
- Odczytaj oznaczenie aktualnego aparatu i sprawdź, czy to wyłącznik nadprądowy, różnicowy czy inny element.
- Sprawdź przekrój przewodu i materiał żył, bo to one wyznaczają granicę bezpiecznego obciążenia.
- Porównaj obciążenie z dokumentacją urządzenia, zwłaszcza gdy w obwodzie pracuje sprzęt z silnikiem lub grzałką.
- Zweryfikuj ochronę RCD, bo w mieszkaniu to osobna warstwa bezpieczeństwa, a nie dodatek do nazwy na bezpieczniku.
- Sprawdź ochronę przepięciową, jeśli w budynku występują urządzenia elektroniczne, instalacja odgromowa albo rozdzielnica przewiduje SPD.
- Zamów pomiary po zmianie, bo dopiero one pokazują, czy nowy aparat zadziała zgodnie z założeniem.
Jeżeli zabezpieczenie wybija regularnie, nie oznacza to automatycznie, że trzeba podnieść charakterystykę z B na C albo zwiększyć amperaż. Często problem leży w przegrzanym zacisku, uszkodzonym odbiorniku, nadmiernym obciążeniu jednego obwodu lub po prostu w instalacji, która nie była projektowana pod dzisiejszą liczbę urządzeń. W mieszkaniu w bloku najbardziej opłaca się diagnoza, a nie „podkręcanie” zabezpieczenia na ślepo.
Zapamiętaj: Obowiązkowy przegląd instalacji nie służy tylko formalności. To moment, w którym wychodzą luźne połączenia, zbyt małe przekroje i źle dobrane zabezpieczenia.
Dobór zabezpieczenia w mieszkaniu w bloku kończy się na przewodzie, obciążeniu i pomiarach, a nie na samej literze na obudowie.
