Wiele osób widzi oznaczenie B25 i zakłada, że chodzi po prostu o 25 amperów. W praktyce ta sama wartość daje zupełnie inny efekt w jednofazie i w układzie trójfazowym, a do wyniku trzeba dodać jeszcze charakterystykę wyzwalania, temperaturę i sposób obciążenia obwodu. Przy standardowym napięciu 230 V wychodzi około 5,75 kW, ale to nadal nie zamyka tematu. Najważniejsze pytanie brzmi raczej, ile z tej mocy da się bezpiecznie używać w realnej instalacji.
B25 w jednej fazie daje około 5,75 kW, ale warunki pracy potrafią obniżyć praktyczny zapas
- 25 A to prąd znamionowy B25, a nie gwarancja stałego poboru w każdym obwodzie.
- 5,75 kW wynika z prostego działania 25 A x 230 V, czyli z układu jednofazowego.
- Charakterystyka B reaguje szybciej niż C przy nagłych skokach prądu, więc lepiej pasuje do obwodów bez dużych rozruchów.
- Trójfazowy B25 daje znacznie większy zapas mocy, ale tylko przy równym rozkładzie obciążenia na fazy.
Co oznacza B25 i skąd bierze się 5,75 kW

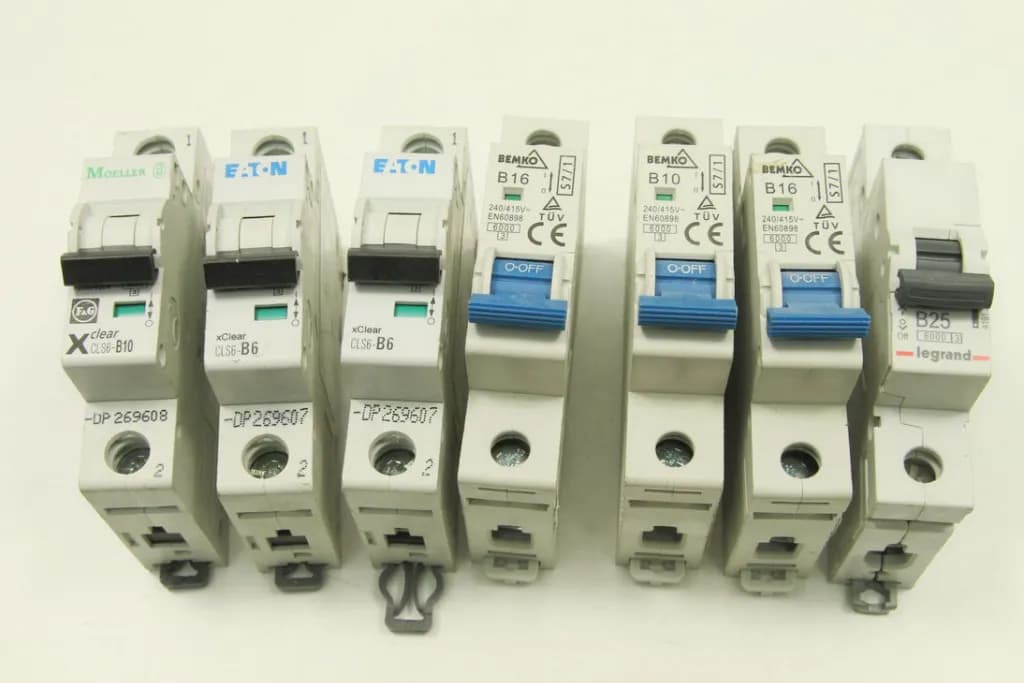

W jednofazowej instalacji domowej B25 oznacza około 5,75 kW, jeśli napięcie wynosi 230 V i obciążenie jest stabilne. To technicznie wyłącznik nadprądowy o prądzie znamionowym 25 A i charakterystyce B, choć potocznie nadal mówi się o nim „bezpiecznik”.
Wzór dla 230 V i 25 A
Rachunek jest prosty: P = U × I. Po podstawieniu 230 V × 25 A otrzymuje się 5750 W, czyli 5,75 kW. Tę samą logikę stosuje się w odpowiedziach na pytanie „bezpiecznik b25 ile kw”, bo w Polsce odbiorcy końcowi korzystają z niskiego napięcia 400/230 V i 50 Hz, a więc 230 V jest punktem wyjścia dla jednofazowego obwodu.
Co oznacza litera B
Litera B nie opisuje mocy, tylko sposób zadziałania przy skoku prądu. W karcie katalogowej wyłącznika nadprądowego zgodnego z PN-EN 60898-1 podano, że człon magnetyczny dla krzywej B działa między 3 a 5 In. Dla B25 oznacza to zakres około 75-125 A przy nagłym przeciążeniu, więc krótkie piki nie są traktowane tak samo jak stałe obciążenie 25 A.
Dlaczego 5,75 kW nie jest limitem absolutnym
Wartość 5,75 kW jest progiem teoretycznym, a nie obietnicą, że każdy odbiornik o takiej mocy będzie działał bez przerw. Znaczenie ma czas pracy, nagrzewanie aparatu, liczba urządzeń w rozdzielnicy i charakter obciążenia. Gdy obwód pracuje długo blisko granicy, bezpieczniej traktować pełne 5,75 kW jako sufit obliczeniowy, a nie komfortowy poziom użytkowy.
Zapamiętaj: B25 nie „daje” zawsze 5,75 kW do swobodnego zużycia. To wartość z prostego wzoru, a realna instalacja często potrzebuje marginesu.
Przeczytaj również: Jak dobierać bezpieczniki? Ekspert radzi: Bezpieczeństwo przede wszystkim!
To wyjaśnia podstawę rachunku, ale dopiero porównanie z trójfazą pokazuje, dlaczego w jednych domach B25 wystarcza bez problemu, a w innych nie domyka potrzeb.
Czy w trójfazie B25 daje około 17,32 kW

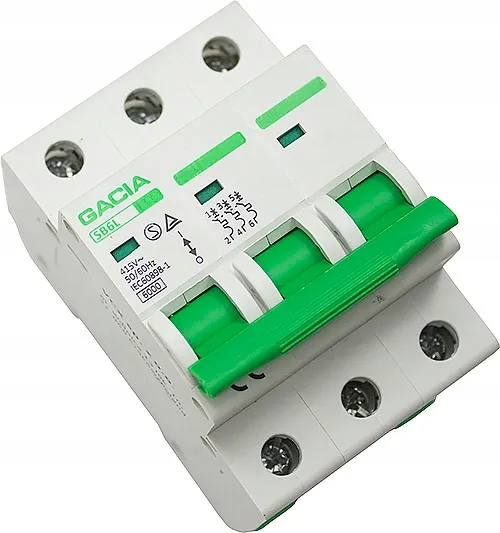

Tak, w układzie trójfazowym B25 daje około 17,32 kW, jeśli obciążenie rozkłada się równomiernie na trzy fazy. To dużo większy zapas niż w jednofazie, dlatego przy nowoczesnych domach właśnie ten wariant często robi różnicę.
| Układ | Obliczenie | Wynik | Znaczenie praktyczne |
|---|---|---|---|
| Jedna faza | 25 A x 230 V | 5,75 kW | Dobry punkt odniesienia dla pojedynczego obwodu lub jednego większego odbiornika |
| Trzy fazy | 1,732 x 400 V x 25 A | 17,32 kW | Odpowiedni zapas dla domu z rozłożonym obciążeniem na fazy |
| Obciążenie ciągłe | 5,75 kW x 0,8 | 4,6 kW | Rozsądny margines przy długotrwałej pracy blisko granicy |
Jak to policzyć
W trójfazie liczy się wzór P = √3 × U × I. Po podstawieniu 400 V i 25 A wychodzi właśnie około 17,32 kW. To dlatego to samo oznaczenie B25 wygląda skromnie w mieszkaniu, a dużo bardziej komfortowo w domu z przyłączem trójfazowym.
Dlaczego rozkład faz ma znaczenie
W trójfazie nie wystarcza sama suma watów. Jeśli jeden odbiornik lub kilka urządzeń trafi na jedną fazę, a pozostałe fazy pozostaną niemal puste, zabezpieczenie może zadziałać mimo pozornie prawidłowej „łącznej” mocy. W praktyce właśnie nierówny rozkład obciążenia jest jedną z najczęstszych przyczyn mylących odczytów.
Kiedy suma watów myli
Ładowarka do auta, płyta indukcyjna i pompa ciepła mogą wyglądać na zestaw mieszczący się w bilansie, ale nie zawsze pobierają energię w ten sam sposób. Jedne urządzenia mają sterowanie elektroniczne, inne silniki lub sprężarki, więc chwilowy pobór bywa wyższy niż wynika z samej tabliczki znamionowej. Właśnie dlatego sama suma kW bez analizy faz nie wystarcza do oceny B25.
W praktyce: Trójfazowy B25 daje większy zapas, ale tylko wtedy, gdy odbiorniki są rozsądnie rozdzielone. Jedna przeciążona faza potrafi wyłączyć wszystko, nawet jeśli całkowita moc wygląda poprawnie.
To prowadzi do najważniejszego rozróżnienia w prawdziwej rozdzielnicy: teoretyczna moc i użyteczna moc nie są tym samym.
W prawdziwej rozdzielnicy zapas mocy jest zwykle niższy niż na papierze
Tak, bo na wynik wpływa temperatura, sposób montażu i charakter obciążenia. Nawet przy poprawnym obliczeniu 5,75 kW instalacja może zachowywać się inaczej, jeśli aparat pracuje w ciasnej rozdzielnicy, zasila urządzenia z rozruchem albo obsługuje długi obwód z cienkim przewodem.

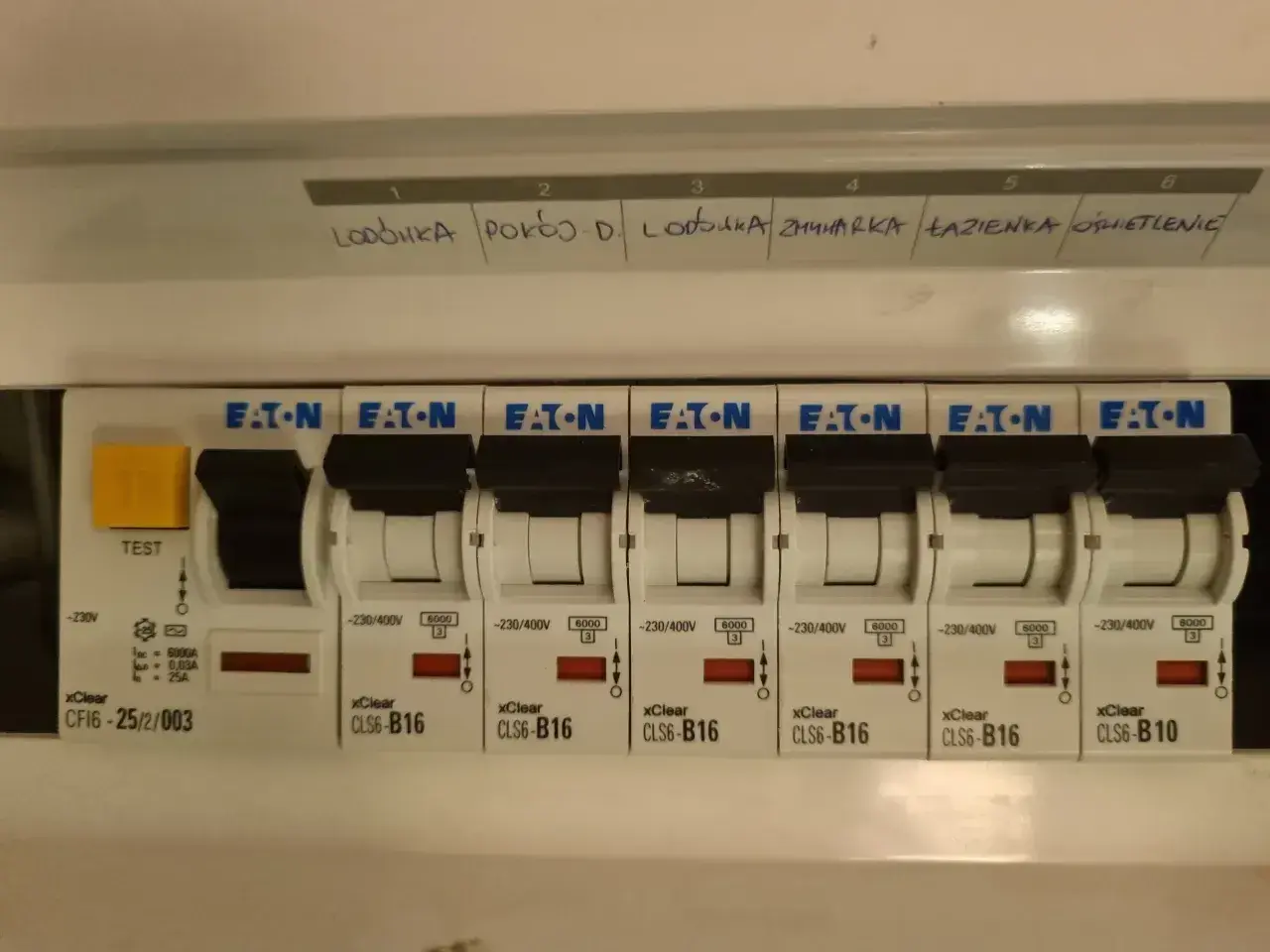

Temperatura i upakowanie aparatów
Nominalne parametry wyłączników są odniesione do określonej temperatury otoczenia, a w praktyce rozdzielnica często bywa cieplejsza. W karcie katalogowej wyłącznika nadprądowego zgodnego z IEC/EN 60898-1 parametry odnosi się do 30°C, a przy zwartej zabudowie trzeba liczyć się z redukcją zapasu. Ten sam dokument pokazuje też, że kilka aparatów obok siebie wymaga współczynników korekcyjnych, więc 4-5 sztuk ustawionych razem nie pracuje tak samo jak pojedynczy moduł.
Prądy rozruchowe i cos phi
Silniki, sprężarki, zasilacze impulsowe i część elektroniki pobierają krótkie, wysokie piki. Dla charakterystyki B to ważne, bo zadziałanie magnetyczne następuje już między 3 a 5 In. Jeśli urządzenie startuje ciężko albo wielokrotnie, B25 może wyłączyć obwód mimo tego, że średnia moc wydaje się bezpieczna. W takich sytuacjach znaczenie ma też cos phi, czyli to, jak faktycznie prąd i moc układają się w czasie.
Przekrój przewodów i długość obwodu
Bezpiecznik zawsze musi pasować do przewodu, a nie odwrotnie. Zbyt mały przekrój lub zbyt długi obwód podnoszą temperaturę przewodu i zwiększają spadek napięcia, co przy dużym poborze może przyspieszyć zadziałanie zabezpieczenia. Dlatego sam amperaż nie rozstrzyga sprawy, jeśli nie ma pewności, jak zbudowany jest cały obwód.
Uwaga: Ciepła rozdzielnica, kilka aparatów obok siebie i urządzenia z rozruchem potrafią obniżyć realny komfort pracy B25 bardziej niż sam wzór 25 A x 230 V. Wątpliwości zwykle nie wynikają z matematyki, tylko z warunków pracy instalacji.
Przeczytaj również: Do czego służy bezpiecznik? Zrozum, jak chroni Twój dom i PV
Najwięcej błędów pojawia się wtedy, gdy ktoś bierze sam wynik z kalkulatora i pomija konkretne urządzenia, które faktycznie włączają się w jednym momencie.
B25 najczęściej wystarcza dla pojedynczych obwodów, ale bywa za słaby dla całego domu
Do jednego dobrze zaprojektowanego obwodu B25 zwykle pasuje. Do kilku dużych odbiorników uruchamianych naraz często już nie, zwłaszcza gdy wszystko trafia na jedną fazę. To dlatego pytanie o moc trzeba zadawać razem z pytaniem o przeznaczenie obwodu.
Typowe sytuacje
B25 dobrze sprawdza się tam, gdzie jeden obwód zasila urządzenie o większym poborze albo kilka odbiorników pracuje naprzemiennie. Najczęściej chodzi o:
- piekarnik podłączony do osobnego obwodu,
- płytę grzewczą z poprawnym rozkładem faz,
- bojler lub podgrzewacz wody,
- warsztatowe elektronarzędzia,
- ładowanie EV wtedy, gdy obciążenie domu jest niższe.
Edge case przy sprzętach o dużym rozruchu
Najwięcej nieporozumień pojawia się przy pompie ciepła, sprężarce, płycie indukcyjnej i ładowarce samochodu elektrycznego. Takie urządzenia nie zawsze zachowują się jak prosty odbiornik rezystancyjny, więc ich realny pobór potrafi być wyższy przy starcie albo podczas przełączania trybów. Jeśli kilka z nich pracuje jednocześnie, B25 może okazać się zbyt ciasny nawet wtedy, gdy „na papierze” suma kW wygląda dobrze.
Polski kontekst i zasady zmiany zabezpieczenia
W praktyce zmiana zabezpieczenia przedlicznikowego nie sprowadza się do samej podmiany elementu. Obowiązujące zasady systemowe opisuje Ministerstwo Klimatu i Środowiska, a operator sieci dystrybucyjnej zwykle musi zaakceptować zmianę mocy i warunków przyłączenia. W takim układzie potrzebne są nie tylko obliczenia, ale też dokumentacja instalacji i osoba z odpowiednimi uprawnieniami.
Przykład z życia: Dom z B25 może bez problemu uruchomić piekarnik i czajnik, ale dołożenie ładowania auta na tej samej fazie potrafi szybko przeciążyć układ. Samo „mamy 25 A” nie oznacza jeszcze pełnej swobody korzystania z urządzeń.
To prowadzi do pytania, jak podejść do sprawdzenia B25 bez zgadywania i bez ryzykownej wymiany zabezpieczenia na większe.
Jak policzyć to bez zgadywania
Najpewniejsza kolejność to sprawdzenie przyłącza, faz, przewodów i dopiero potem samego aparatu. Sam wzór 25 A x 230 V daje punkt startowy, ale nie zastępuje oceny całej instalacji.
Cztery rzeczy do sprawdzenia
- Sprawdź liczbę faz i upewnij się, czy obwód jest jednofazowy, czy trójfazowy.
- Porównaj moc odbiorników z tym, jak naprawdę pracują w ciągu dnia, a nie tylko z opisem katalogowym.
- Oceń przekrój przewodów, długość linii i sposób prowadzenia kabla.
- Uwzględnij rozkład faz, jeśli w domu pracują duże odbiorniki o zmiennym poborze.
Kiedy prosty rachunek już nie wystarcza
Jeżeli obciążenie jest ciągłe, odbiorniki mają rozruch, rozdzielnica jest ciasna albo planowana jest zmiana zabezpieczenia przedlicznikowego, sam wzór przestaje wystarczać. Wtedy potrzebne są dane z dokumentacji, sposób użytkowania domu i ocena tego, czy 5,75 kW ma być tylko wartością szacunkową, czy rzeczywistym limitem pracy. Im większa różnica między tymi dwiema liczbami, tym większe znaczenie ma projekt instalacji.
Zapamiętaj: Najbezpieczniej patrzeć na B25 jak na element całego układu, a nie jak na samotną liczbę w amperach. O wyniku decydują fazy, przewody, temperatura i charakter odbiorników.
B25 oznacza około 5,75 kW w jednej fazie, ale dopiero zestawienie z fazami, przewodami i charakterystyką obciążenia pokazuje, czy instalacja naprawdę da radę.
