Przeciążony obwód, zwarcie albo źle dobrany aparat w rozdzielnicy potrafią zatrzymać pracę domu lub warsztatu w najmniej wygodnym momencie. Zabezpieczenie nadprądowe ma temu zapobiec: odłączyć zasilanie zanim przewody się przegrzeją, izolacja zacznie się starzeć, a urządzenie ulegnie uszkodzeniu. W tym artykule pokazuję, jak działa taka ochrona, czym różni się bezpiecznik od wyłącznika, jak czytać oznaczenia i jak dobrać właściwy element do zwykłej instalacji domowej oraz do sprzętu z dużym prądem rozruchowym.
Najważniejsze rzeczy, które warto zapamiętać
- Najczęściej chroni się nie samo urządzenie, ale przede wszystkim przewody i całą instalację przed przegrzaniem oraz skutkami zwarcia.
- W domach najczęściej spotkasz wyłączniki nadprądowe, a w starszych lub specjalnych obwodach także wkładki topikowe.
- Charakterystyka B, C albo D mówi, przy jakim prądzie zwarciowym aparat zadziała natychmiast, a nie jaki ma „mocniejszy” prąd znamionowy.
- Do wyboru liczą się trzy rzeczy: prąd znamionowy, zdolność wyłączania i dopasowanie do przekroju przewodu oraz rodzaju obciążenia.
- Różnicówka nie zastępuje ochrony nadprądowej, bo chroni przed innym zagrożeniem.
- Jeśli wyłącznik wybija regularnie, to zwykle sygnał problemu z obwodem, a nie powód do zakładania większego amperażu.
Czym jest i co naprawdę chroni
W praktyce chodzi o aparat, który reaguje na nadmierny prąd, czyli sytuację, gdy obwód pobiera więcej, niż powinien. Taki stan może wynikać z przeciążenia, na przykład gdy do jednego obwodu podłączysz zbyt wiele odbiorników, albo ze zwarcia, gdy prąd rośnie gwałtownie po uszkodzeniu izolacji czy błędzie w podłączeniu.
Najważniejsze jest to, że ta ochrona ma przede wszystkim uratować przewody i instalację. Urządzenia też zyskują, ale to nie one są pierwszą linią obrony. Jeśli przewód się przegrzeje, skutki bywają gorsze niż samo „wybicie” bezpiecznika: spada trwałość izolacji, rośnie ryzyko awarii, a w skrajnym przypadku także pożaru.
Ja zawsze rozdzielam dwa pojęcia, które w codziennej rozmowie często się mieszają: ochrona nadprądowa i ochrona przeciwporażeniowa. To pierwsza ma reagować na przeciążenie i zwarcie. Za bezpieczeństwo dotykowe odpowiada zwykle wyłącznik różnicowoprądowy, więc nie warto traktować tych aparatów jako zamienników. To rozróżnienie dobrze prowadzi do pytania, który element wybrać: wkładkę topikową czy wyłącznik.
Bezpiecznik topikowy czy wyłącznik nadprądowy
W wielu domach mówi się po prostu „bezpieczniki”, ale technicznie to nie zawsze to samo. Wkładka topikowa przepala się jednorazowo i po zadziałaniu wymaga wymiany. Wyłącznik nadprądowy po zadziałaniu można zwykle załączyć ponownie, o ile usuniesz przyczynę awarii.
| Cecha | Wkładka topikowa | Wyłącznik nadprądowy |
|---|---|---|
| Sposób działania | Topik się przepala i rozłącza obwód | Mechanizm termiczny i elektromagnetyczny otwiera styki |
| Po zadziałaniu | Trzeba wymienić wkładkę | Można zwykle załączyć ponownie |
| Wygoda użytkowania | Mniejsza, ale prosta konstrukcja | Wysoka, szczególnie w rozdzielnicach modułowych |
| Typowe zastosowanie | Starsze instalacje, wybrane obwody przemysłowe, zabezpieczenia główne lub zapasowe | Nowoczesne instalacje domowe, warsztaty, obwody końcowe |
| Co trzeba dobrać starannie | Typ wkładki, prąd znamionowy i zdolność wyłączania | Prąd znamionowy, charakterystykę, zdolność wyłączania i liczbę biegunów |
W praktyce wkładki gG stosuje się do ogólnej ochrony przewodów, a wkładki aM częściej w obwodach silnikowych, gdzie potrzebna jest ochrona przed zwarciem, ale przeciążenie obsługuje osobny układ termiczny. To ważne rozróżnienie, bo aM nie jest „lepszym” bezpiecznikiem uniwersalnym, tylko elementem do konkretnego zastosowania.
Jeśli chcesz szybko ocenić, co masz przed sobą, patrz nie na nazwę potoczną, tylko na to, czy aparat ma działać jednorazowo, czy ma dawać się resetować. Od tego zależy sposób doboru i sposób diagnozowania awarii, a dalej już tylko krok do zrozumienia samego działania.
Jak działa przy przeciążeniu i zwarciu
Przeciążenie
Przy przeciążeniu prąd rośnie umiarkowanie, ale utrzymuje się zbyt długo. W wyłączniku nadprądowym reaguje wtedy człon termiczny, zwykle oparty na bimetalu. To pasek z dwóch metali o różnej rozszerzalności cieplnej, który wygina się pod wpływem temperatury i po pewnym czasie otwiera obwód. Ten czas nie jest przypadkowy: krótki, niewielki wzrost obciążenia nie powinien od razu wyłączać całej linii.
Przeczytaj również: Spalony bezpiecznik: 5 niezawodnych oznak - jak rozpoznać?
Zwarcie
Przy zwarciu sytuacja jest zupełnie inna. Prąd rośnie skokowo, dlatego działa człon elektromagnetyczny albo topik w wkładce. Tu liczy się szybkość, bo energia wydzielana w ułamku sekundy może już uszkodzić przewód, styki albo elektronikę. Właśnie dlatego tak ważna jest zdolność wyłączania, czyli parametr mówiący, jaki maksymalny prąd aparat może bezpiecznie przerwać.
W wyłącznikach instalacyjnych najczęściej spotkasz charakterystyki B, C i D. Dla mnie to jedna z najpraktyczniejszych informacji na obudowie, bo od razu mówi, z jakim rodzajem obciążenia aparat sobie poradzi.
- B - zwykle 3-5 In, czyli dobry wybór dla typowych obwodów oświetleniowych i gniazdowych, gdzie prądy rozruchowe są niewielkie.
- C - zwykle 5-10 In, rozsądny wybór dla urządzeń z większym rozruchem, na przykład zasilaczy, małych silników, pomp czy części elektronarzędzi.
- D - zwykle 10-20 In, stosowany tam, gdzie start bywa naprawdę ciężki, na przykład w transformatorach, spawarkach albo większych napędach.
Jeśli dobrałeś zbyt „czułą” charakterystykę, aparat będzie wybijał bez wyraźnej przyczyny. Jeśli dobrałeś zbyt „twardą”, ryzykujesz słabszą ochronę przy zwarciu. Tu nie ma jednej uniwersalnej recepty, ale jest czytelna logika: charakterystyka ma pasować do prądu rozruchowego, a nie do tego, jak „mocno” brzmi nazwa aparatu. To prowadzi do najważniejszego pytania praktycznego: jak dobrać taki element do konkretnej instalacji.
Jak dobrać właściwy aparat do domu i warsztatu
Ja przy doborze patrzę zawsze na cztery rzeczy: prąd znamionowy, charakterystykę, zdolność wyłączania i rodzaj obciążenia. Dopiero później interesuje mnie marka czy wygląd obudowy. To zaskakująco skuteczny porządek pracy, bo eliminuje większość błędów już na starcie.

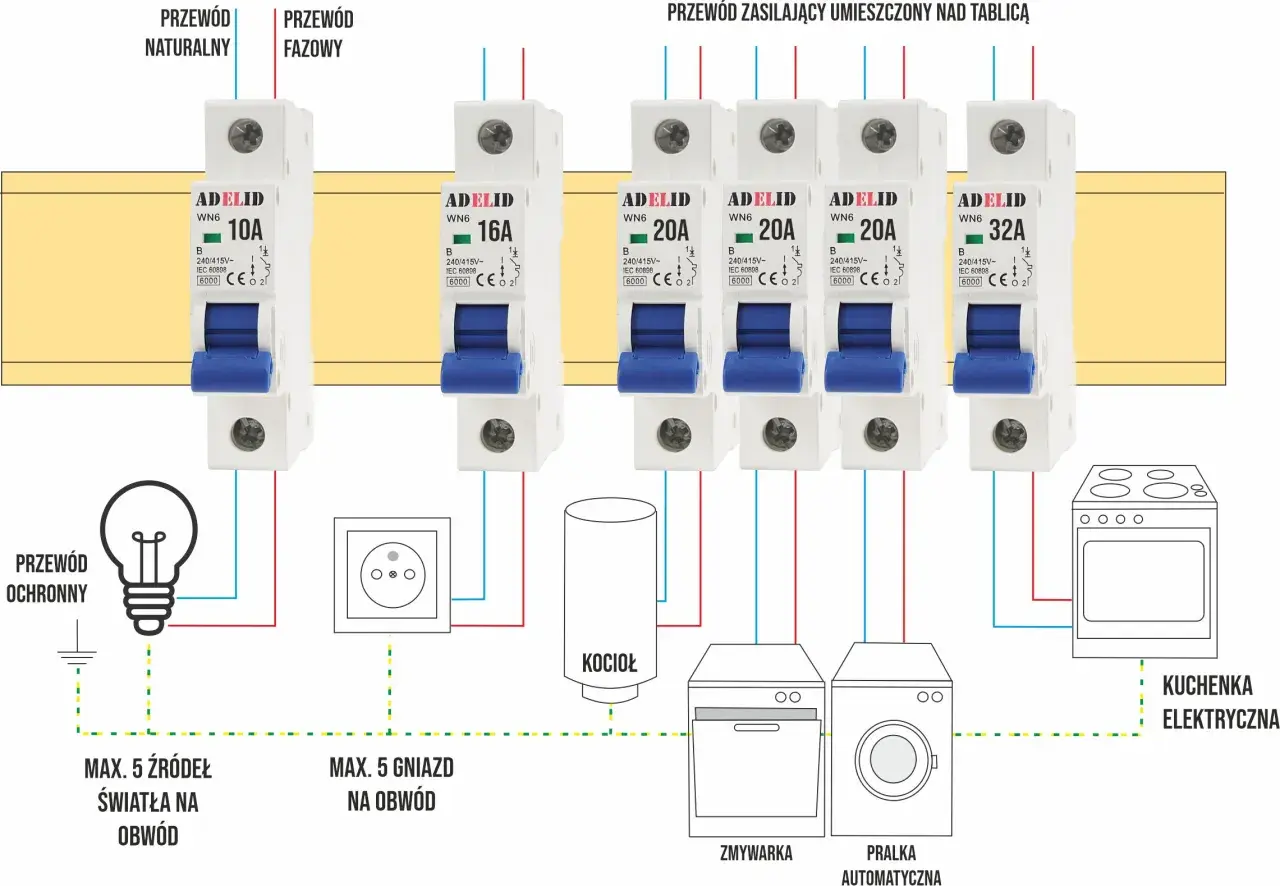

W domowej instalacji najczęściej spotkasz takie rozwiązania:
| Typ obwodu | Najczęstszy wybór | Dlaczego to działa |
|---|---|---|
| Oświetlenie | B6 lub B10 | Niewielkie prądy rozruchowe i małe obciążenie ciągłe |
| Gniazda ogólnego użytku | B16 | Dobry kompromis między ochroną a wygodą użytkowania |
| Urządzenia z większym rozruchem | C16 lub C20 | Mniej fałszywych zadziałań przy starcie silnika lub zasilacza |
| Silniki, pompy, sprężarki | C lub D, czasem aM w układach przemysłowych | Wysoki prąd rozruchowy wymaga innego podejścia niż zwykłe obwody domowe |
| Obwody wymagające częstego serwisu | Wyłącznik nadprądowy zamiast wkładki topikowej | Łatwiejsze ponowne załączenie po ustaleniu przyczyny wyłączenia |
Zdolność wyłączania też ma znaczenie. W mieszkaniach bardzo często spotyka się 6 kA, a w mocniejszych lub bardziej rozbudowanych instalacjach 10 kA i więcej. To nie jest parametr „na oko”. Musi być co najmniej na poziomie spodziewanego prądu zwarciowego w miejscu montażu, inaczej aparat może nie przerwać zwarcia bez uszkodzenia.
Przy warsztacie lub urządzeniach z dużym rozruchem dobrze działa prosta zasada: najpierw sprawdź, czy problemem jest krótki impuls startowy, a dopiero potem czy rzeczywiście potrzebujesz wyższej charakterystyki. Czasem wystarczy poprawny podział obwodów albo osobna linia dla cięższego sprzętu. To znacznie lepsze niż automatyczne „podbijanie” amperażu, które tylko maskuje problem.
Żeby ten dobór był jeszcze prostszy, warto umieć czytać oznaczenia na samym aparacie. Tam zwykle kryje się większość odpowiedzi.
Jak czytać oznaczenia na obudowie
Na wyłączniku albo wkładce znajdziesz kilka symboli, które naprawdę warto rozumieć. W praktyce interesują mnie zwłaszcza cztery z nich: prąd znamionowy, charakterystyka, zdolność wyłączania i liczba biegunów.
- B16 oznacza charakterystykę B i prąd znamionowy 16 A.
- C10 oznacza charakterystykę C i prąd znamionowy 10 A.
- 6 kA albo 10 kA to zdolność wyłączania, czyli granica bezpiecznego przerwania zwarcia.
- 1P, 2P, 3P, 4P mówią, ile biegunów rozłącza aparat, czyli jaką część instalacji odłącza jednocześnie.
Jeśli widzisz oznaczenie typu 1P+N, oznacza to najczęściej rozłączanie fazy i przewodu neutralnego, ale tylko jeden tor jest chroniony nadprądowo. To przydatne w rozdzielnicach domowych, bo porządkuje instalację, ale nie zmienia podstawowej zasady: nadal trzeba dobrać odpowiedni prąd i charakterystykę do obwodu.
Warto też pamiętać, że napis na aparacie nie zastępuje oceny całej instalacji. Dwa wyłączniki o tym samym oznaczeniu mogą zachowywać się inaczej w różnych układach, jeśli różni się długość przewodów, impedancja pętli zwarcia albo kolejność aparatów w rozdzielnicy. Z tego właśnie powodu tak często wraca temat błędów przy wymianie.
Najczęstsze błędy przy wymianie i rozbudowie instalacji
Najgorszy nawyk, jaki widuję, to wymiana aparatu na „mocniejszy”, bo poprzedni za często wybijał. Jeśli obwód jest przeciążony, większy amperaż tylko opóźni problem i może zwiększyć ryzyko przegrzania przewodów. To nie jest naprawa, tylko odsuwanie objawu.
- Zbyt duży prąd znamionowy względem przewodu - aparat nie zadziała wtedy, kiedy powinien.
- Niepasująca charakterystyka - B w obwodzie z dużym rozruchem będzie wybijać bez potrzeby, a C albo D w zwykłym obwodzie może dać zbyt mało ochrony.
- Brak sprawdzenia zdolności wyłączania - aparat może być formalnie „dobry”, ale za słaby do warunków zwarciowych danej instalacji.
- Pomijanie selektywności - przy awarii wyłącza się pół domu zamiast jednego obwodu.
- Mylenie różnicówki z ochroną nadprądową - to dwa różne zadania i dwa różne aparaty.
- Ignorowanie stanu połączeń - luźny zacisk potrafi robić więcej szkody niż sam dobór aparatu.
W praktyce selektywność robi ogromną różnicę. Chodzi o to, żeby przy uszkodzeniu zadziałał możliwie najbliższy aparat, a nie główny wyłącznik przed całą instalacją. Tu nie ma prostego „zawsze B16 przed C16”, tylko trzeba sprawdzać zestawienie producenta albo układ zlecić osobie, która umie policzyć koordynację aparatów. To właśnie ten etap oddziela poprawną wymianę od przypadkowego grzebania w rozdzielnicy.
Gdy już wiem, że problem nie wynika z błędnego doboru, tylko z samego stanu instalacji, przechodzę do oceny, czy w ogóle warto jeszcze działać samodzielnie, czy lepiej zatrzymać prace i wezwać fachowca.
Kiedy nie kombinować samodzielnie i co sprawdzić w rozdzielnicy
Jeżeli aparat wybija sporadycznie po podłączeniu nowego urządzenia, to jeszcze nie dramat. Ale jeśli dzieje się to regularnie, czuć zapach przypalonej izolacji, obudowa jest wyraźnie ciepła albo któryś obwód pracuje tylko po „pomachaniu” wyłącznikiem, to już sygnał alarmowy. W takiej sytuacji nie warto udawać, że problem zniknie sam.
Ja sprawdziłbym w pierwszej kolejności trzy rzeczy: opis obwodu w rozdzielnicy, zgodność zabezpieczenia z rodzajem obciążenia oraz stan zacisków i przewodów. W starszych instalacjach dochodzi jeszcze kwestia wieku osprzętu i jakości poprzednich przeróbek. Czasem jedno nadtopione połączenie generuje objawy, które wyglądają jak „za słaby bezpiecznik”, a w rzeczywistości są problemem kontaktu elektrycznego.
Jeśli modernizujesz mieszkanie, warsztat albo dom po remoncie, przyda się też prosta zasada porządku: nie zwiększam zabezpieczenia, dopóki nie wiem, dlaczego wcześniej zadziałało. To brzmi banalnie, ale w praktyce oszczędza i czas, i pieniądze, i nerwy. Dobrze dobrana ochrona nie ma być najbardziej widocznym elementem instalacji, tylko tym, który działa wtedy, gdy naprawdę trzeba.
Co warto sprawdzić, zanim uznasz temat za zamknięty
Jeśli chcesz mieć spokój na dłużej, patrz nie tylko na sam aparat, ale na cały układ: przekrój przewodów, długość linii, rodzaj odbiorników i to, czy obwód nie jest już przeciążony przez zbyt wiele punktów poboru. To właśnie ta całość decyduje, czy ochrona będzie skuteczna, czy tylko „formalnie obecna”.
W domowej praktyce najlepiej działają rozwiązania proste, przewidywalne i dobrane do realnego obciążenia, a nie do chęci podniesienia parametrów na wszelki wypadek. Jeżeli po lekturze nadal masz wątpliwość między B, C i wkładką topikową, zacznij od konkretu: spisz, co jest podłączone do obwodu, jaki ma start i czy zabezpieczenie ma chronić zwykłe gniazda, czy sprzęt z dużym rozruchem. To zwykle wystarcza, żeby zawęzić wybór do sensownego wariantu.
Najlepsza instalacja to nie ta z największym amperażem, ale ta, w której każdy element ma swoje zadanie i jest dobrany bez zgadywania.
