Wiele osób patrzy na rozdzielnicę dopiero wtedy, gdy gaśnie światło albo przestaje działać jedno pomieszczenie. Wtedy pojawia się pytanie, czy bezpiecznik jest jeszcze włączony, czy już zadziałał. W praktyce najczęściej chodzi o wyłącznik nadmiarowo-prądowy ustawiony w pozycji załączonej, a nie o samą wkładkę topikową. Ten detal zmienia sposób odczytu całej sytuacji.
Bezpiecznik włączony nie oznacza jeszcze pełnego spokoju
- Wyłącznik nadmiarowo-prądowy odcina zasilanie przy przeciążeniu albo zwarciu, więc stan ON oznacza tylko brak zadziałania.
- W wielu aparatach OFF jest oznaczone na zielono, a ON na czerwono, co ułatwia odczyt bez otwierania obudowy.
- Wyłącznik różnicowoprądowy chroni inaczej niż bezpiecznik nadprądowy, dlatego nie wolno mieszać tych ról.
- W oficjalnym podsumowaniu świętokrzyskiej PSP 106 pożarów budynków mieszkalnych przypisano wadom urządzeń i instalacji elektrycznych.
Kiedy bezpiecznik jest włączony?
Tak - wtedy obwód jest zamknięty i prąd może płynąć w granicach znamionowych. Taki stan opisuje materiał ZPE o wyłączniku nadmiarowo-prądowym, który pokazuje, że aparat reaguje na przeciążenie i zwarcie, a nie działa „zawsze” w oderwaniu od warunków instalacji. W języku potocznym „włączony bezpiecznik” oznacza więc zwykle, że dźwignia jest w pozycji ON, a tor prądowy nie został rozłączony.

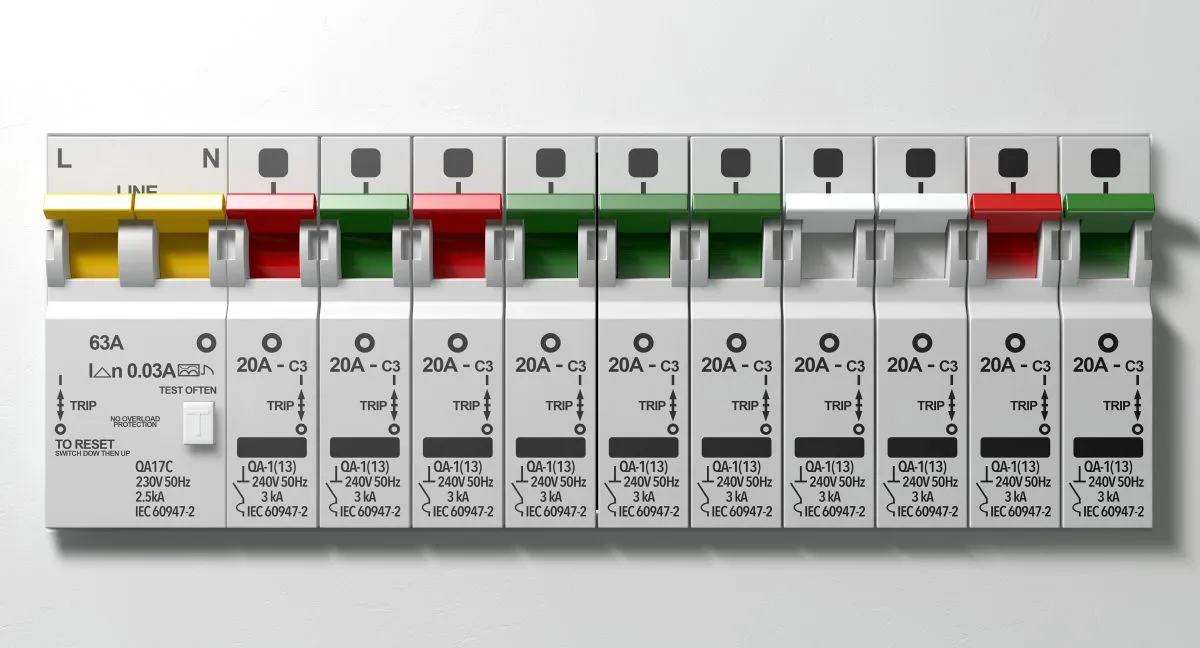

Na wielu aparatach stan pracy da się odczytać z samej obudowy. W kartach katalogowych wyłączników z wskaźnikiem położenia styków pojawia się układ OFF = zielony i ON = czerwony, więc szybki rzut oka na okienko lub dźwignię wystarcza, by odróżnić stan załączony od wyzwolonego. Taki system nie mówi jednak wszystkiego o całej instalacji, tylko o jednym aparacie w jednym miejscu.
Zapamiętaj: Włączony wyłącznik nie oznacza jeszcze, że każdy odbiornik za nim ma napięcie. Oznacza tylko, że ten konkretny aparat nie odciął jeszcze zasilania.
W starszych instalacjach wciąż spotyka się także wkładki topikowe. W opisach wkładek topikowych D0 podaje się, że służą do ochrony instalacji domowych i przemysłowych przed przeciążeniem oraz zwarciem, ale po przepaleniu nie wracają do życia jednym ruchem dźwigni. W takim układzie „włączony” jest skrótem myślowym, bo poprawniej mówi się po prostu o sprawnym wkładzie i zamkniętym obwodzie w podstawie bezpiecznikowej.

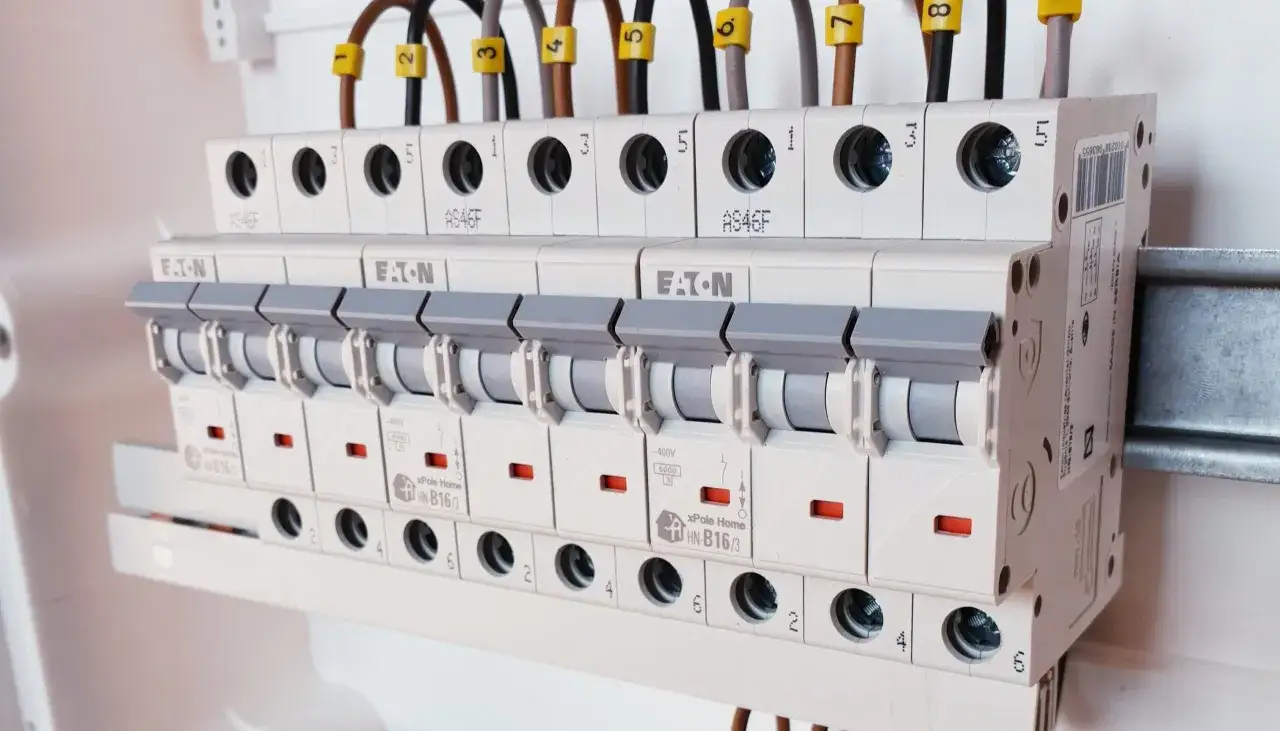

Pozycja dźwigni i wskaźnik
Jeżeli aparat ma dźwignię, pozycja górna albo oznaczenie I zwykle oznacza stan załączony. To jest wygodne rozwiązanie, bo nie trzeba zgadywać, czy obwód został ręcznie wyłączony, czy zadziałał automatycznie. W praktyce liczy się jednak nie tylko położenie dźwigni, ale również to, czy zabezpieczenie nie zostało wyzwolone półpozycją albo stanem pośrednim.
W nowoczesnych rozdzielnicach z przezroczystymi drzwiczkami da się sprawdzić stan aparatów bez otwierania całej szafy. To ogranicza ryzyko przypadkowego kontaktu z elementami pod napięciem i skraca diagnostykę, zwłaszcza wtedy, gdy w domu działa kilka obwodów jednocześnie. Sama cisza w rozdzielnicy nie jest jednak dowodem pełnej sprawności, bo bezpiecznik może być włączony, a problem leżeć niżej lub wyżej w torze zasilania.
Cisza nie wystarcza
Normalna praca zabezpieczenia jest z reguły bezgłośna, ale to nie oznacza jeszcze, że wszystko działa idealnie. Brak trzasków, buczenia czy wyraźnego przerywania obwodu mówi tylko tyle, że aparat nie zareagował w tej chwili. Gdy zasilanie zanika mimo załączonego aparatu, przyczyna może tkwić w innym miejscu niż sama dźwignia.
Najczęściej myli się tu dwa poziomy problemu: stan jednego zabezpieczenia i stan całego obwodu. Jedno pomieszczenie może przestać działać przez uszkodzone gniazdo, przerwany przewód albo wyłączony aparat nadrzędny, mimo że lokalny bezpiecznik wygląda na włączony. Właśnie dlatego sama pozycja ON nie zamyka tematu.
Stara wkładka topikowa
W starszych domach „bezpiecznik” bywa skrótem od wkładki topikowej, czyli elementu, który po zadziałaniu trzeba wymienić. Taka wkładka nie ma przełącznika ON/OFF w tym samym sensie co wyłącznik nadprądowy, więc pytanie o to, czy jest „włączona”, jest mniej precyzyjne. Poprawniej sprawdza się wtedy, czy wkładka jest cała i czy obwód został rzeczywiście zamknięty. To rozróżnienie ma znaczenie praktyczne, bo wiele osób pod jednym słowem ukrywa dwa różne urządzenia. W efekcie pojawia się nieporozumienie: ktoś widzi „bezpiecznik”, ale nie wie, czy ma na myśli wkładkę topikową, czy wyłącznik instalacyjny. W dalszej części właśnie ta różnica jest najważniejsza.

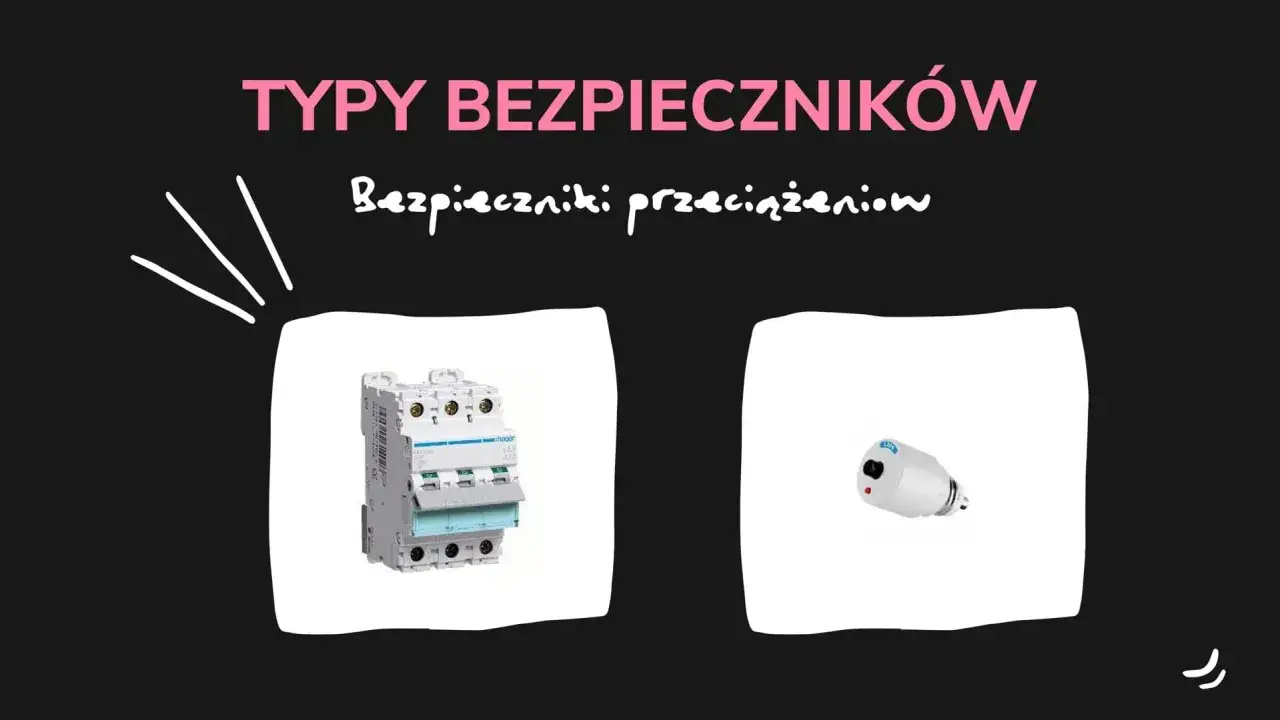

Czym różni się bezpiecznik topikowy od wyłącznika nadprądowego?
Różnica jest prosta: wkładka topikowa po zadziałaniu się zużywa, a wyłącznik nadprądowy zwykle można ponownie załączyć po usunięciu przyczyny. W katalogu wkładek topikowych D0 podkreślono, że chronią instalacje domowe i przemysłowe przed przeciążeniem oraz zwarciem, natomiast wyłącznik nadmiarowo-prądowy działa jak aparat z dźwignią, którą da się odzyskać po wyzwoleniu. To właśnie dlatego w codziennym języku oba urządzenia są wrzucane do jednego worka, choć technicznie nie są tym samym.
| Rodzaj | Jak wygląda stan załączony | Co chroni | Co dzieje się po awarii |
|---|---|---|---|
| Wkładka topikowa | Obwód jest zamknięty przez nienaruszony wkład | Zwarcie i przeciążenie | Wkład przepala się i wymaga wymiany |
| Wyłącznik nadprądowy | Dźwignia jest ustawiona w pozycji ON | Zwarcie i przeciążenie | Aparat wyzwala się, a po usunięciu przyczyny można go ponownie załączyć |
| Wyłącznik różnicowoprądowy | Obwód jest załączony, ale aparat czuwa nad upływem prądu | Ochrona przed porażeniem i prądami upływowymi | Wyłącza przy prądzie różnicowym, nie przy zwykłym przeciążeniu |
W tym miejscu łatwo zobaczyć, dlaczego hasło „bezpiecznik jest włączony” bywa mylące. W jednym mieszkaniu można mieć jednocześnie wkładkę topikową, wyłącznik nadprądowy i wyłącznik różnicowoprądowy, a każdy z nich reaguje na inny rodzaj problemu. Gdy ktoś mówi tylko „bezpiecznik”, często nie wiadomo, o który element chodzi.
Plan działania PKN dla KT 62 przypomina, że dla wyłączników nadprądowych stosowanych głównie w budownictwie mieszkaniowym i podobnym odniesieniem są PN-EN 60898-1 oraz seria PN-HD 60364, a w mieszkaniu powinien być zastosowany co najmniej jeden wyłącznik różnicowoprądowy. To bardzo ważne, bo nadprądowy chroni instalację przed skutkami nadmiernego prądu, ale nie zastępuje ochrony przeciwporażeniowej. Z punktu widzenia bezpieczeństwa to są dwie różne warstwy ochrony, a nie jedna wspólna funkcja.
Uwaga: Sam wyłącznik nadprądowy nie chroni człowieka tak, jak RCD. Jeśli instalacja ma chronić ludzi i sprzęt, oba urządzenia muszą pełnić swoje własne role.
Właśnie tu kończy się najczęstsza pomyłka: utożsamianie „włączonego bezpiecznika” z pełnym bezpieczeństwem. Dalej liczy się już nie nazwa potoczna, tylko to, co dzieje się w obwodzie, gdy obciążenie rośnie albo pojawia się zwarcie.
Jak sprawdzić, czy włączony bezpiecznik naprawdę podaje prąd?
Najpierw sprawdza się stan aparatu, potem zabezpieczenia nadrzędne, a dopiero później odbiorniki. Sama dźwignia w pozycji ON nie daje jeszcze gwarancji, że zasilanie dociera do gniazda, lampy albo urządzenia. W praktyce trzeba patrzeć na cały tor zasilania, a nie na jeden element.
- Odczytaj położenie dźwigni i wskaźnik, jeśli aparat go ma.
- Sprawdź RCD oraz wyłącznik główny, bo to one mogły odciąć zasilanie wcześniej.
- Porównaj obwody, żeby ustalić, czy problem dotyczy tylko jednego pomieszczenia, czy całego mieszkania.
- Odłącz odbiorniki, jeśli obwód wyłącza się po uruchomieniu konkretnego sprzętu.
Taki porządek działa lepiej niż przypadkowe przełączanie wszystkiego po kolei. Jeśli bezpiecznik pozostaje włączony, a prąd nadal nie płynie, prawdopodobnie problem jest w innym miejscu niż sam wyłącznik. Wtedy najpierw szuka się punktu wspólnego dla niedziałających odbiorników, a nie od razu wymienia aparat.
Przykład liczbowy
Przy obwodzie 230 V i zabezpieczeniu 16 A orientacyjna granica obciążenia wynosi 3680 W, jeśli odbiornik ma współczynnik mocy bliski 1. To tylko punkt odniesienia, ale dobrze pokazuje, że „włączony” bezpiecznik nie oznacza nieograniczonej mocy. Gdy suma odbiorników zbliża się do progu, aparat może działać poprawnie i jednocześnie być blisko zadziałania.
| Zabezpieczenie | Napięcie | Prąd | Orientacyjna moc |
|---|---|---|---|
| 10 A | 230 V | 10 A | 2300 W |
| 16 A | 230 V | 16 A | 3680 W |
| 20 A | 230 V | 20 A | 4600 W |
Widać tu prostą zależność: im więcej odbiorników pracuje jednocześnie, tym mniejszy zostaje zapas do granicy zadziałania. Czajnik, grzejnik i odkurzacz potrafią razem przekroczyć bezpieczny poziom szybciej, niż się wydaje na podstawie pojedynczego urządzenia. Dodatkowo silniki i zasilacze mają krótkotrwałe skoki poboru, więc chwilowe przeciążenie bywa większe niż wynikająca z tabliczki suma mocy.
W praktyce: Jeśli bezpiecznik wraca do pozycji ON dopiero po odłączeniu jednego urządzenia, źródłem problemu jest zwykle przeciążenie albo uszkodzony odbiornik, a nie sam aparat.
Jeżeli wyłącznik natychmiast znowu zadziała po załączeniu, nie ma sensu powtarzać tej samej próby bez końca. Taki objaw mówi, że w obwodzie wciąż jest ta sama przyczyna, a nie przypadkowy błąd dźwigni.
Dlaczego bezpiecznik jest włączony, a prąd nadal nie płynie?
Bo stan „włączony” dotyczy tylko jednego aparatu, a zasilanie zależy od całej ścieżki prądu. Wyłącznik może być załączony, ale po drodze może występować przerwa, uszkodzenie przewodu, brak jednej fazy albo zadziałanie innego zabezpieczenia. W takim układzie sam fakt, że dźwignia stoi w pozycji ON, nie rozwiązuje zagadki braku napięcia.
Najczęstsze pułapki
W praktyce powtarzają się podobne scenariusze, zwłaszcza w mieszkaniach z kilkoma poziomami zabezpieczeń i starszą instalacją. Najczęściej problem nie leży w samym aparacie, tylko w jednym z poniższych miejsc:
- zadziałany RCD lub wyłącznik główny przed obwodem,
- przerwany przewód w puszce, gnieździe albo zacisku,
- brak jednej fazy w instalacji trójfazowej,
- uszkodzone gniazdo albo luźny styk w osprzęcie,
- błędny opis obwodu w rozdzielnicy, który wprowadza w błąd,
- mieszanka starych i nowych zabezpieczeń, gdzie potoczna nazwa nie pasuje do rzeczywistego urządzenia.
Właśnie dlatego starsze mieszkania bywają bardziej kłopotliwe diagnostycznie. Na pierwszy rzut oka wszystko może wyglądać poprawnie, a w rzeczywistości jeden aparat poprzedzający odciął zasilanie kilku pomieszczeń naraz. Do tego dochodzą opisy typu „kuchnia”, „pokój” albo „gniazda”, które nie zawsze odpowiadają aktualnemu podziałowi instalacji.
Przeczytaj również: Ile kosztuje bezpiecznik? Sprawdź ceny i uniknij niepotrzebnych wydatków!
Polskie realia
W wielu polskich domach nadal działają instalacje modernizowane etapami, a nie od zera. To oznacza, że w jednej rozdzielnicy może pracować aparat modułowy, obok niego starsza wkładka topikowa, a dalej wyłącznik różnicowoprądowy. Gdy część obwodu nie działa, użytkownik widzi tylko końcowy objaw, ale nie cały łańcuch przyczyn.
Świętokrzyska PSP podała w swoim obecnym podsumowaniu, że 106 pożarów budynków mieszkalnych wiązano z wadami urządzeń i instalacji elektrycznych. To dobry sygnał ostrzegawczy: powtarzające się wyzwalanie bezpiecznika nie jest „drobnostką”, tylko komunikatem o realnym problemie w instalacji albo w podłączonym sprzęcie. Przy takim objawie nie chodzi o kosmetykę, tylko o znalezienie źródła przeciążenia, zwarcia albo uszkodzenia.
Uwaga: Jeśli bezpiecznik załącza się tylko na chwilę i od razu znowu spada, nie chodzi o przypadkowy kaprys rozdzielnicy. To najczęściej sygnał, że w obwodzie nadal istnieje ta sama usterka.
Tu właśnie pojawia się różnica między rozpoznaniem stanu ON a zrozumieniem, dlaczego zasilanie nie dociera dalej. Sam przycisk lub dźwignia nie odpowiadają za każdy odcinek instalacji, więc diagnoza musi obejmować cały tor, od zasilania głównego po pojedyncze gniazdo.
Jakie zasady bezpieczeństwa mają największe znaczenie?
Najważniejsze są trzy zasady: nie mylić wyłącznika nadprądowego z RCD, nie ignorować powtarzających się zadziałań i nie zakładać, że „włączony” znaczy „bezpieczny”. Obecne materiały PKN dla instalacji domowych i podobnych traktują wyłączniki nadprądowe jako podstawowy element ochrony przed prądem przeciążeniowym i zwarciowym, a jednocześnie podkreślają rolę wyłącznika różnicowoprądowego w ochronie ludzi. To właśnie ta kombinacja daje pełniejszy obraz bezpieczeństwa niż sama dźwignia ON.
W praktyce najlepiej działa prosta kolejność myślenia: czy aparat jest załączony, czy działa RCD, czy problem dotyczy całego mieszkania, czy tylko jednego obwodu. Taki układ pozwala szybko odsiać fałszywe tropy i ogranicza ryzyko niepotrzebnego grzebania w rozdzielnicy. Gdy objaw się powtarza, bezpieczniej jest przerwać próby i ustalić przyczynę niż wracać do tej samej pozycji przełącznika bez efektu.
W praktyce bezpiecznik włączony oznacza tylko tyle, że obwód jest zamknięty i zabezpieczenie nie odcięło jeszcze zasilania, więc każdy powracający brak prądu wymaga znalezienia przyczyny, a nie samego „włączenia” dźwigni.
