Najczęstszy błąd przy doborze zabezpieczenia w domu polega na traktowaniu oznaczeń B i C jak prostego wyboru stylu, a nie parametru pracy całego obwodu. Tymczasem to właśnie charakterystyka wyzwalania decyduje, czy wyłącznik spokojnie zniesie rozruch LED-ów, czy odetnie zasilanie przy krótkim piku prądu. W instalacji domowej liczy się nie tylko sam typ aparatu, ale też przekrój przewodów, długość linii, sposób obciążenia i to, czy obwód ma wytrzymać chwilowy prąd rozruchowy.
Najbezpieczniej dobiera się B i C do konkretnego obwodu, nie do całego domu
- PN-EN 60898-1 obejmuje wyłączniki do instalacji domowych i podobnych, z prądem znamionowym do 125 A oraz zdolnością zwarciową do 25 000 A.
- B wyzwala magnetycznie przy 3-5 In, a C przy 5-10 In, więc ten sam B16 i C16 zachowują się inaczej przy rozruchu.
- C lepiej toleruje LED-y, zasilacze i część urządzeń z większym prądem startowym, ale nie zastępuje ochrony przeciwprzepięciowej.
- SPD odpowiada za przepięcia od wyładowań atmosferycznych i zdarzeń łączeniowych, a nie charakterystyka B lub C.
Jakie bezpieczniki do domu wybrać?
Najczęściej B pasuje do zwykłych obwodów oświetleniowych i gniazdowych, a C do obwodów z wyższym prądem rozruchowym. To nie jest jednak wybór „dla domu”, tylko dla konkretnego obwodu i konkretnego obciążenia. Według PN-EN 60898-1 wyłączniki te chronią instalacje domowe i podobne przed przetężeniami, pracują do 125 A i są przeznaczone do użytkowania w typowych warunkach budynków mieszkalnych.
Poprawna nazwa to wyłącznik nadprądowy. Charakterystyka B lub C opisuje tylko sposób reakcji na przeciążenie i zwarcie, a nie „mocniejszy” albo „główny” bezpiecznik. Jeśli celem jest ochrona przed przepięciami od burz, potrzebny jest osobny SPD, który ABB opisuje jako urządzenie do ochrony przed chwilowymi przepięciami o bardzo dużej energii, czyli skutkami wyładowań atmosferycznych i części łączeń w sieci.
Zapamiętaj: B i C nie zastępują ochronnika przepięć. To dwa różne problemy i dwa różne aparaty.
Przeczytaj również: Jak dobrać zabezpieczenie prądowe - poradnik krok po kroku
Czym różni się B od C?
B reaguje szybciej, C daje większy margines na prąd startowy. Różnica nie polega na samym prądzie znamionowym, lecz na progu zadziałania części magnetycznej. W katalogu ABB S300P z 2024 roku B ma zakres 3-5 x In, a C 5-10 x In; dla porównania D zaczyna się od 10-20 x In.
| Charakterystyka | Wyzwalanie magnetyczne | Typowe zastosowanie | Ryzyko przy złym doborze |
|---|---|---|---|
| B | 3-5 In | Oświetlenie, gniazda, proste obwody | Może wybijać przy LED i małych zasilaczach |
| C | 5-10 In | LED, zasilacze, małe transformatory, część AGD | Może być zbyt łagodny w starej instalacji |
| D | 10-20 In | Silniki, transformatory, duży rozruch | Zwykle nie jest pierwszym wyborem w domu |
Przy tej samej wartości 16 A różnica robi się bardzo konkretna: B16 wyzwala magnetycznie zwykle przy 48-80 A, a C16 przy 80-160 A. Taki sam prąd znamionowy nie oznacza więc tego samego zachowania przy włączeniu urządzeń. ABB podaje też, że dla B, C i D wartością odniesienia jest 30°C, a przy wzroście temperatury o 10 K obciążalność spada o około 6%.
| Wariant | Zakres zadziałania magnetycznego | Co to zmienia |
|---|---|---|
| B16 | 48-80 A | Łatwiej odcina krótki pik, ale szybciej reaguje na rozruch |
| C16 | 80-160 A | Daje większy margines dla LED, zasilaczy i części AGD |
Uwaga: Sama zamiana B na C bez sprawdzenia pętli zwarcia i przewodów może pogorszyć warunki samoczynnego wyłączenia zasilania.
Kiedy B, a kiedy C w konkretnych obwodach?

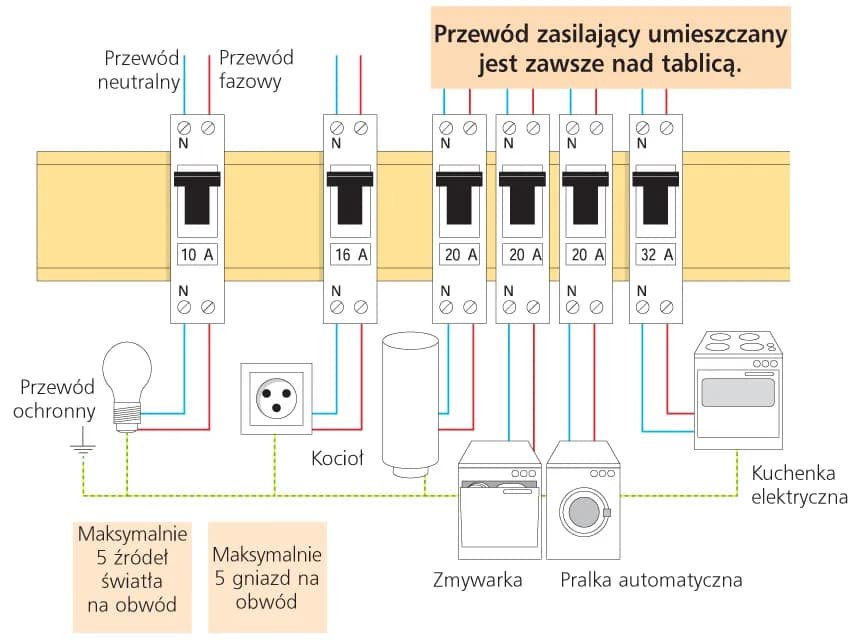

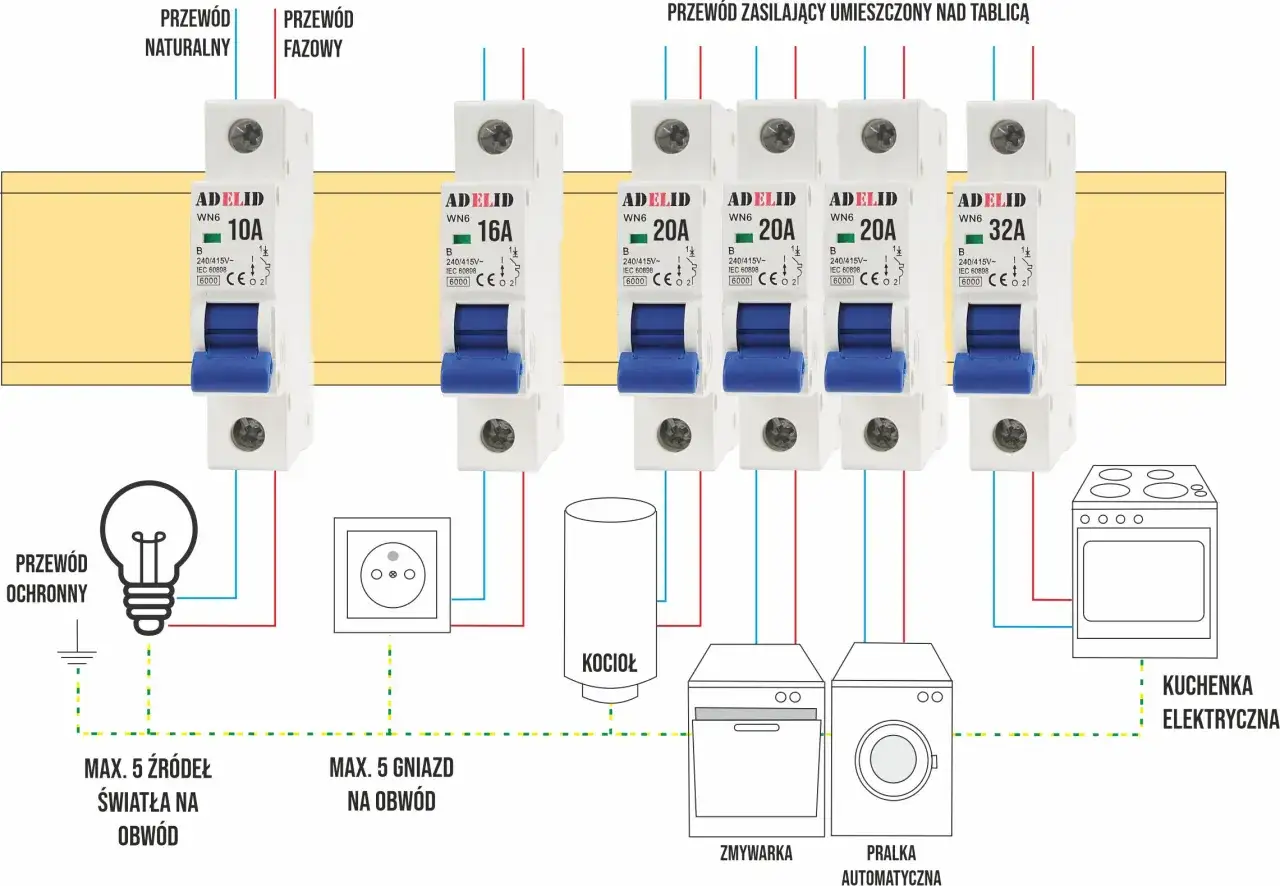

B sprawdza się tam, gdzie prąd rozruchowy jest mały, a C tam, gdzie włączenie daje wyraźny pik prądu. W domu różnica pojawia się najczęściej przy LED-ach, elektronice, indukcji, pompach i sprzęcie warsztatowym. To nie oznacza, że C jest „lepsze”; oznacza tylko, że ma większy margines na chwilowy skok obciążenia.
Oświetlenie LED
Przy modernizacji oświetlenia na LED często pojawia się właśnie C. W poradniku Signify opisano, że suma prądów rozruchowych wielu driverów może wyzwolić MCB, a jednym z rozwiązań bywa przejście z B na C, rozdzielenie obwodów albo sekwencyjne załączanie opraw. W pojedynczej lampie problem zwykle jest niewielki, ale w dużej grupie opraw liczy się już suma impulsów, a nie sama moc w watach.
Gniazda, AGD i elektronika
W gniazdach ogólnych B pozostaje częstym wyborem, ale C bywa sensowne tam, gdzie na jednym obwodzie pracuje kilka urządzeń z impulsowymi zasilaczami. Telewizory, komputery, ładowarki, małe pompy czy nowoczesne AGD potrafią wygenerować krótki pik, którego zwykły B nie musi tolerować. Gdy jednak taki obwód jest stary, długi albo ma już graniczne warunki zwarciowe, sama zmiana na C nie rozwiąże problemu, tylko przesuwa go w inne miejsce.
Indukcja, pompa ciepła i garaż
Przy płycie indukcyjnej, pompie ciepła, sprężarce albo elektronarzędziach C jest często bardziej praktyczne niż B. Tu decyduje nie tylko moc, ale też charakter rozruchu, który potrafi być wysoki i krótki zarazem. W garażu i warsztacie C16 lub C20 pojawia się więc częściej niż w salonie, ale zawsze po sprawdzeniu przewodów, zabezpieczeń poprzedzających i zaleceń producenta urządzenia.
W praktyce: Jeśli LED-y wybijają nawet C16, przyczyną bywa suma prądów rozruchowych. Wtedy pomaga podział obwodów, a nie kolejna losowa zmiana aparatu.
Przeczytaj również: Bezpiecznik C16 w garażu - praktyczny poradnik i wybór urządzeń
Jak nie popełnić błędu przy modernizacji instalacji?
Najpierw sprawdza się obwód, dopiero potem wybiera B albo C. Sama wymiana aparatu bez oceny przewodów, długości linii i warunków zwarciowych potrafi dać pozorny spokój, a realnie pogorszyć bezpieczeństwo. Przy modernizacji liczą się także temperatura w rozdzielnicy, liczba sąsiadujących modułów i to, czy w instalacji pracują wyłączniki różnicowoprądowe oraz ochronniki przepięć.
Co sprawdzić przed wymianą
- Przekrój przewodów i długość obwodu, bo większy próg C wymaga pewnego odłączenia przy zwarciu.
- Prąd rozruchowy odbiorników, szczególnie LED, silników, pomp i zasilaczy impulsowych.
- Impedancję pętli zwarcia, bo to ona decyduje o czasie samoczynnego wyłączenia zasilania.
- Temperaturę i upakowanie rozdzielnicy, bo przewiew i sąsiednie aparaty zmieniają realną obciążalność.
- Zalecenia producenta urządzenia końcowego, jeśli obwód zasila sprzęt o wyraźnym rozruchu.
W katalogu ABB S300P widać jeszcze jeden praktyczny szczegół: dla B, C i D wartość odniesienia temperatury wynosi 30°C, a przy ciasnym montażu kilku aparatów obok siebie trzeba stosować współczynniki korekcyjne. To ważne w małych rozdzielnicach, gdzie jeden dodatkowy moduł może podnieść temperaturę bardziej, niż sugeruje sama etykieta prądowa. W domu oznacza to, że rozdzielnica po remoncie bywa ciaśniejsza niż stara i nie zawsze zniesie ten sam zestaw zabezpieczeń bez korekty.
Kiedy C nie wystarczy
Jeśli nawet C nadal wyzwala, problemem jest zwykle nie charakterystyka, ale suma obciążeń albo sposób załączania. Poradniki producentów LED opisują, że pomocne bywają trzy ruchy: podział grup, sekwencyjne włączanie i zewnętrzne ograniczenie prądu rozruchowego. Dopiero po takim kroku ma sens dalsza zmiana zabezpieczeń, bo samo „mocniejsze” nie zawsze jest rozwiązaniem.
Kiedy potrzebny jest osobny ochronnik
Jeśli problemem są przepięcia od burzy, potrzebny jest SPD, a nie inna litera na wyłączniku nadprądowym. ABB opisuje SPD jako urządzenie do ochrony przed krótkimi przepięciami o bardzo dużej energii. To właśnie tam trafiają skutki wyładowań atmosferycznych i części łączeń w sieci, a nie do B albo C.
Zapamiętaj: Zmiana B na C nie zastępuje SPD, a wymiana SPD nie rozwiązuje problemu za małego marginesu na rozruch.
Najlepszy dobór w domu zawsze zaczyna się od obciążenia konkretnego obwodu, a nie od pytania o jedną „najlepszą” literę dla całej instalacji.
