Jedna kreska na schemacie potrafi rozstrzygnąć, czy układ zadziała, czy stanie w miejscu. Najwięcej zamieszania robią przy tym trzy słowa: dioda, katoda i anoda, bo w elektronice oznaczają coś bardziej precyzyjnego niż potoczne „plus” i „minus”. Ten temat da się uporządkować od podstaw: od symbolu na rysunku, przez obudowę elementu, aż po prosty pomiar miernikiem.
Dioda przewodzi tylko po właściwej stronie
- Dioda półprzewodnikowa przepuszcza prąd w jednym kierunku, a w przeciwnym blokuje go niemal całkowicie.
- IEC 60617 porządkuje zapis symbolu, w którym kreska wskazuje katodę, a strona przeciwna jest anodą.
- IEC 60747-2 obejmuje m.in. diody prostownicze, szybkie, avalanche i Schottky, więc jedna nazwa nie oznacza jednego typu elementu.
- LED-y dla sygnałów, sterowników i czujników są opisane osobno w IEC 60747-5-6, a nie w ogólnym opisie oświetlenia.
Co oznaczają dioda, katoda i anoda?
Najkrótsza odpowiedź brzmi: dioda jest elementem, który przepuszcza prąd przy jednej polaryzacji, a zatrzymuje go przy drugiej. W diodzie półprzewodnikowej anoda odpowiada stronie materiału typu p, a katoda stronie typu n, a w schematach zgodnych z IEC 60617 stronę katody wskazuje kreska. Rodziny diod prostowniczych, w tym zwykłe, szybkie, avalanche i Schottky, opisuje IEC 60747-2.
W praktyce to rozróżnienie od razu wyjaśnia, dlaczego ten sam element może świetnie prostować napięcie, a przy odwrotnej polaryzacji prawie nic nie przepuszczać. Dioda nie działa jak zwykły przełącznik sterowany ręką, tylko jak układ reagujący na różnicę potencjałów po obu stronach złącza.
Zapamiętaj: W elektronice anoda i katoda opisują zachowanie elementu przy polaryzacji, a nie jego trwałe „plus” i „minus”.

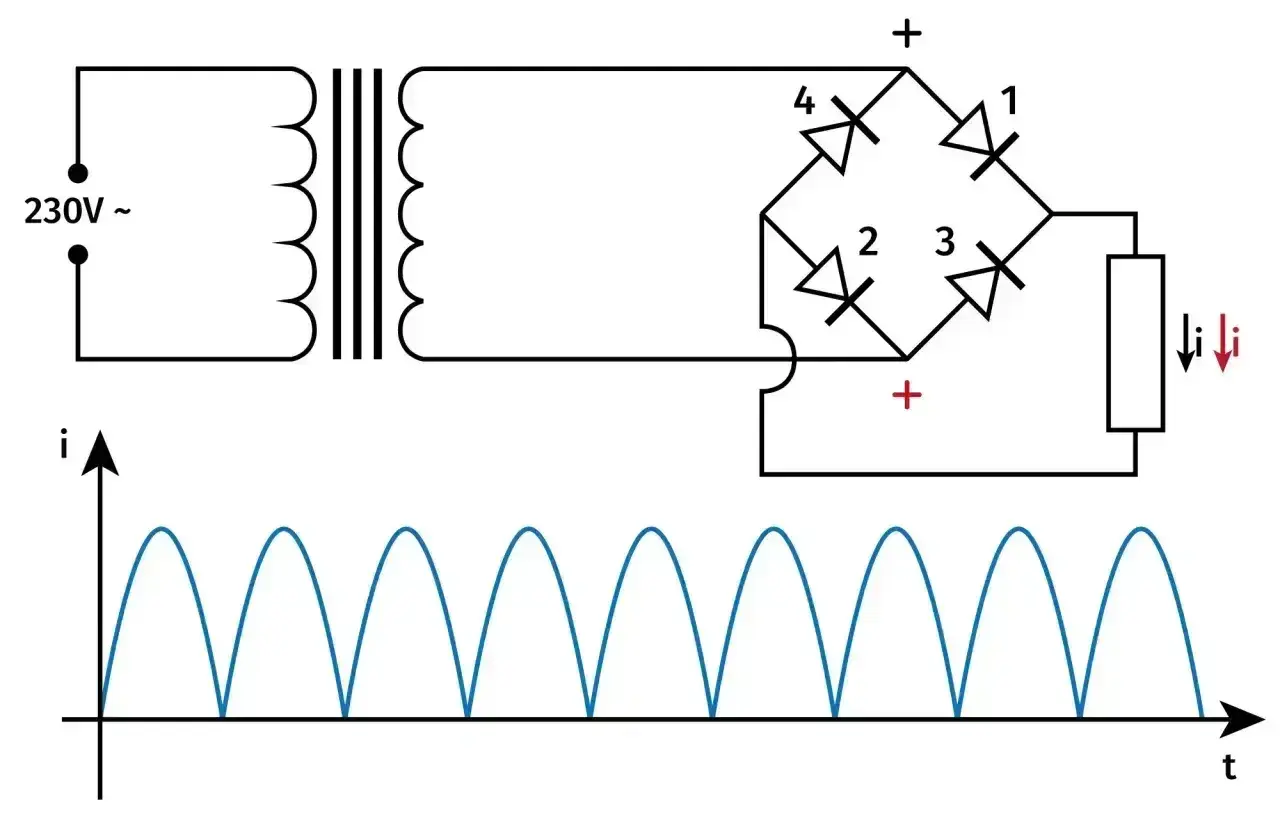

Jak działa przewodzenie w jedną stronę?
Przewodzenie zaczyna się wtedy, gdy anoda ma wyższy potencjał niż katoda. Wtedy złącze p-n w diodzie półprzewodnikowej przepuszcza nośniki ładunku, a przeszkoda energetyczna na granicy warstw staje się na tyle mała, że prąd umowny płynie zgodnie z kierunkiem od anody do katody. To właśnie dlatego dioda bywa porównywana do zaworu elektrycznego.
Kierunek przewodzenia
W stanie przewodzenia elektrony poruszają się przeciwnie do kierunku prądu umownego, więc łatwo pomylić opis fizyczny z opisem schematowym. Na rysunku liczy się jednak umowny kierunek przepływu ładunku dodatniego, dlatego zapis „od anody do katody” pozostaje standardem w dokumentacji i instrukcjach montażu.
Kierunek zaporowy
Gdy polaryzacja jest odwrotna, bariera na złączu rośnie i prąd zostaje niemal odcięty. W realnym układzie pojawia się jeszcze niewielki prąd upływu, a przy zbyt dużym napięciu wstecznym może dojść do przebicia, więc dioda nie jest elementem idealnym, tylko bardzo praktycznym kompromisem między kierunkiem przewodzenia, stratami i odpornością na napięcie.
Dlaczego różne diody nie zachowują się identycznie
W jednej rodzinie mieszczą się elementy o wyraźnie innym zachowaniu. IEC 60747-5-6 porządkuje LED-y dla sygnałów, sterowników i czujników, a nie dla oświetlenia ogólnego, więc już sam standard pokazuje, że „dioda” nie oznacza jednego sposobu pracy. Z kolei dioda Schottky zwykle ma niższy spadek napięcia niż zwykła dioda krzemowa, ale za to potrafi mieć większy prąd upływu.
| Typ diody | Co dzieje się w przewodzeniu | Praktyczny plus | Typowa pułapka |
|---|---|---|---|
| Krzemowa prostownicza | Przepuszcza prąd po przekroczeniu progu przewodzenia | Stabilne prostowanie i zabezpieczenie zasilania | Większy spadek napięcia niż w Schottky |
| Schottky | Przewodzi przy niższym spadku napięcia | Mniejsze straty mocy i szybkie przełączanie | Większy prąd upływu wstecznego |
| LED | Emituje światło, gdy przewodzi w kierunku dodatnim | Sygnalizacja, wskaźniki, wyświetlacze | Bez ograniczenia prądu szybko się uszkadza |
| Fotodioda | Często pracuje w polaryzacji zaporowej i reaguje na światło | Pomiary i detekcja światła | Łatwo pomylić tryb pracy z diodą prostowniczą |
Uwaga: W diodach specjalnych, zwłaszcza fotodiodach, kierunek prądu i tryb pracy potrafią wyglądać inaczej niż w prostym schemacie LED.
Jak rozpoznać anodę i katodę w praktyce?
Najpewniejszy zestaw to schemat, obudowa i pomiar. Sam wygląd elementu bywa mylący, ale połączenie oznaczenia na rysunku z markowaniem na obudowie daje szybki i powtarzalny wynik. Właśnie dlatego praktyka montażowa opiera się na kilku prostych znakach, a nie na zgadywaniu.
Po schemacie
W symbolu zgodnym z IEC 60617 kreska wskazuje katodę, a strona przeciwna to anoda. To najkrótsza droga do odczytania orientacji diody w dokumentacji, bo na schemacie nie zgaduje się po kształcie obudowy, tylko czyta znak graficzny.
Po obudowie
W diodach przewlekanych często pomaga dłuższa nóżka anody i krótsza, spłaszczona strona katody, ale SMD potrafi już zmylić. W małych obudowach liczy się pasek, kropka, ścięcie lub inny znacznik producenta, więc bez spojrzenia w dokumentację łatwo zrobić błąd.
Miernikiem
Tryb testu diody w multimetrze pokazuje zwykle spadek napięcia w kierunku przewodzenia, a po odwróceniu przewodów brak przejścia lub komunikat o przeciążeniu. To prosty sposób na sprawdzenie, która strona elementu zachowuje się jak anoda, a która jak katoda, zwłaszcza gdy obudowa nie ma czytelnego oznaczenia.
| Metoda | Co sprawdzasz | Kiedy działa najlepiej | Typowa pułapka |
|---|---|---|---|
| Symbol na schemacie | Kreska wskazuje katodę | Podczas czytania dokumentacji | Mylenie kreski ze strzałką albo innym znakiem |
| Obudowa THT | Dłuższa nóżka i płaska ścianka obudowy | Przy klasycznych elementach przewlekanych | Po przycięciu nóżek trop staje się słabszy |
| Obudowa SMD | Pasek, kropka, notch albo inne oznaczenie | Gdy masz kartę katalogową pod ręką | Oznaczenia różnią się między rodzinami i producentami |
| Multimetr | Spadek napięcia w jedną stronę i brak przejścia w drugą | Przy szybkim sprawdzeniu sprawności elementu | Element wlutowany w układ może dać fałszywy odczyt |
Przeczytaj również: Symbol diody - Jak czytać schemat i nie pomylić polaryzacji?
W praktyce: Gdy schemat i obudowa mówią to samo, miernik zwykle tylko potwierdza wynik. Gdy mówią różne rzeczy, pierwszeństwo ma dokumentacja.
Gdzie najłatwiej popełnić błąd?
Najwięcej pomyłek rodzi przenoszenie zasad z jednej dziedziny do drugiej. W elektronice diodowej anoda i katoda opisują kierunek przewodzenia, ale w innych obszarach techniki te same nazwy mogą być wiązane z chemiczną funkcją elektrody, więc skrót myślowy szybko prowadzi do złego odczytu.
Anoda nie zawsze znaczy plus
W ogniwach, elektrolizerach i ochronie antykorozyjnej znak elektrody zależy od trybu pracy układu. W samej diodzie półprzewodnikowej trzymasz się reguły przewodzenia od anody do katody, a nie chemicznego znaczenia słowa „anoda”. To samo słowo nie przenosi automatycznie tego samego znaczenia między różnymi dziedzinami.
Fotodioda pracuje inaczej
Fotodioda często działa w polaryzacji zaporowej, bo wtedy szybciej reaguje na światło i lepiej oddaje niewielkie sygnały. To jeden z powodów, dla których tak ważne jest odróżnianie zwykłej diody prostowniczej od elementu pomiarowego, a nie wrzucanie wszystkich diod do jednego worka. W praktyce to właśnie taki detal decyduje o tym, czy układ mierzy światło, czy tylko wygląda znajomo na schemacie.
Temperatura zmienia zachowanie
Spadek napięcia na diodzie zależy od materiału, temperatury i prądu. Przy prostych obliczeniach można przyjąć orientacyjnie, że dioda krzemowa ma większy spadek niż Schottky, ale przy projektowaniu zasilania bateryjnego albo prostowania impulsowego różnica zaczyna mieć realne znaczenie. Dlatego dobór elementu nie kończy się na samym symbolu na schemacie.
Uwaga: katoda nie jest zawsze „minusem” w każdym urządzeniu, a anoda nie jest zawsze „plusem” w każdym układzie. W diodzie półprzewodnikowej decyduje polaryzacja pracy, nie skrót z innej dziedziny.
Jak dobrać diodę do prostego układu?
Dobór zaczyna się od trzech liczb: napięcia, prądu i dopuszczalnego spadku na diodzie. W prostym układzie ze stałym zasilaniem najpierw sprawdza się, czy dioda ma pracować jako prostownik, zabezpieczenie, wskaźnik czy czujnik, bo od tego zależy zarówno polaryzacja, jak i sposób doboru elementów towarzyszących.
Przykład liczbowy
W domowym układzie zasilanym z 9 V różnica między diodą krzemową a Schottky wydaje się niewielka, ale już w obliczeniach robi różnicę. Jeśli w szereg z diodą wstawisz rezystor 1 kΩ, a spadek napięcia na zwykłej diodzie krzemowej przyjmiesz na poziomie 0,7 V, to prąd wyniesie około 8,3 mA. Przy Schottky z niższym spadkiem wynik będzie minimalnie wyższy, a przy LED z większym spadkiem widać od razu, jak bardzo budżet napięcia wpływa na resztę układu.
| Założenie | Wartość | Obliczenie | Wniosek |
|---|---|---|---|
| Zasilanie | 9 V | Źródło napięcia | Układ ma niewielki zapas na spadki |
| Dioda krzemowa | 0,7 V | 9 V - 0,7 V = 8,3 V | Na rezystorze zostaje większość napięcia |
| Rezystor | 1 kΩ | 8,3 V / 1000 Ω = 8,3 mA | Prąd mieści się w bezpiecznym zakresie dla prostego układu |
| Dioda Schottky | 0,4 V | 9 V - 0,4 V = 8,6 V | Niższy spadek daje trochę większy prąd i mniejsze straty |
| LED z rezystorem | 5 V i 330 Ω | (5 V - 2,0 V) / 330 Ω ≈ 9,1 mA | Rezystor ogranicza prąd, a dioda świeci stabilniej |
Różnica kilku dziesiątych wolta wygląda niepozornie, ale przy małym zasilaniu potrafi zmienić wszystko. Właśnie dlatego Schottky bywa lepsza w ochronie zasilania, a LED bez rezystora szybko kończy pracę, bo jej prąd rośnie zbyt mocno. Gdy układ ma działać z baterii, każda część spadku napięcia zaczyna mieć znaczenie praktyczne, nie tylko teoretyczne.
Przeczytaj również: Jak prawidłowo podłączyć rezystor do diody LED - poradnik krok po kroku
W praktyce: Im mniejszy budżet napięcia ma układ, tym ważniejszy staje się spadek na diodzie. W układach bateryjnych to często różnica między stabilnym działaniem a układem, który nie startuje.
Jeśli na schemacie rozpoznaje się katodę, po obudowie anody nie zgaduje się po kolorze, a w obliczeniach uwzględnia się spadek napięcia, dioda przestaje być zagadką i staje się przewidywalnym elementem układu.
