Mostek Graetza to układ prostowniczy składający się z czterech diod. Jego głównym zadaniem jest prostowanie prądu przemiennego, co oznacza, że niezależnie od kierunku przepływu prądu na wejściu, prąd na wyjściu płynie zawsze w tę samą stronę. Jest często wykorzystywany w różnych aplikacjach elektronicznych, w tym w instalacjach motocyklowych, takich jak Simson.
Prawidłowe podłączenie mostka Graetza jest kluczowe dla jego działania. Należy zwrócić uwagę na zaciski wejściowe (AC) i wyjściowe (+ i -), a także na połączenie z masą. W przypadku motocykli ważne jest, aby poprawnie zidentyfikować, do którego zacisku AC podłączyć przewód od zapłonu.
Najważniejsze informacje:- Mostek Graetza składa się z czterech diod prostowniczych
- Służy do prostowania prądu przemiennego
- Jest często używany w instalacjach motocyklowych
- Prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i stabilności instalacji
- Należy zwrócić uwagę na zaciski wejściowe (AC) i wyjściowe (+ i -)
- Obudowa mostka nie musi być bezpośrednio połączona z masą, ale jest to zalecane
Czym jest mostek Graetza i do czego służy?
Mostek Graetza to układ prostowniczy składający się z czterech diod prostowniczych połączonych w charakterystyczny sposób. Ta prosta, ale skuteczna konstrukcja umożliwia pełne wykorzystanie obu połówek napięcia przemiennego.
Główną funkcją mostka Graetza jest prostowanie prądu przemiennego. Oznacza to, że niezależnie od kierunku przepływu prądu na wejściu, na wyjściu prąd płynie zawsze w tę samą stronę. To kluczowe dla wielu urządzeń elektronicznych, które wymagają stałego napięcia do prawidłowej pracy. Dzięki temu mostek Graetza zapewnia efektywne wykorzystanie energii elektrycznej.
Stosowanie mostka Graetza ma dwie główne zalety. Po pierwsze, zwiększa wydajność prostowania prądu w porównaniu z prostownikami jednopołówkowymi. Po drugie, upraszcza konstrukcję zasilaczy i innych urządzeń elektronicznych, co przekłada się na ich niezawodność i trwałość.

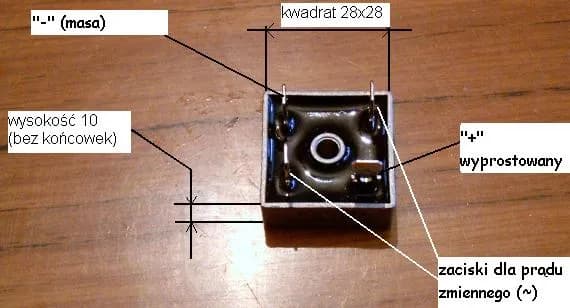

Identyfikacja zacisków mostka Graetza
Zaciski wejściowe AC mostka Graetza służą do podłączenia źródła prądu przemiennego. Zwykle są oznaczone symbolami "~" lub "AC" i nie mają określonej polaryzacji.
Zaciski wyjściowe + i - odpowiadają za dostarczenie wyprostowanego prądu stałego. Plus jest zazwyczaj oznaczony symbolem "+" lub czerwonym kolorem, podczas gdy minus "-" lub czarnym kolorem.
| Oznaczenie | Funkcja |
|---|---|
| ~ lub AC | Wejście prądu przemiennego |
| + (czerwony) | Wyjście dodatnie prądu stałego |
| - (czarny) | Wyjście ujemne prądu stałego |
Czytaj więcej: Schematy elektryczne styczników: zrozum, interpretuj, stosuj
Krok po kroku: podłączanie mostka Graetza
- Zidentyfikuj zaciski wejściowe (AC) i wyjściowe (+ i -) na mostku.
- Odłącz zasilanie od obwodu, w którym będziesz montować mostek.
- Podłącz przewody źródła prądu przemiennego do zacisków AC mostka.
- Połącz zacisk "+" mostka z dodatnim biegunem odbiornika prądu stałego.
- Połącz zacisk "-" mostka z ujemnym biegunem odbiornika prądu stałego.
Pamiętaj o właściwej izolacji wszystkich połączeń. Używaj odpowiednich złączek lub lutowania, a następnie zabezpiecz je taśmą izolacyjną lub koszulkami termokurczliwymi. Zapewni to bezpieczeństwo i trwałość instalacji.
Schemat podłączenia mostka Graetza
Schemat podłączenia mostka Graetza jest stosunkowo prosty, ale kluczowy dla zrozumienia jego działania. Prąd przemienny wchodzi przez zaciski AC, przechodzi przez układ diod, a następnie wychodzi jako wyprostowany prąd stały przez zaciski + i -. Kierunek przepływu prądu w mostku jest zawsze od zacisku + do -.
W każdym cyklu prądu przemiennego, dwie diody w mostku przewodzą, podczas gdy dwie pozostałe blokują przepływ prądu. To zapewnia ciągły przepływ prądu w jednym kierunku na wyjściu.
Zasady bezpieczeństwa przy montażu mostka Graetza
- Zawsze odłączaj zasilanie przed rozpoczęciem pracy z układem elektrycznym.
- Używaj narzędzi z izolowanymi uchwytami.
- Upewnij się, że mostek jest odpowiednio dobrany do mocy i napięcia w twoim układzie.
- Zapewnij odpowiednią wentylację, aby uniknąć przegrzania mostka.
Nieprzestrzeganie zasad bezpieczeństwa może prowadzić do porażenia prądem, zwarć lub uszkodzenia sprzętu. Pamiętaj, że praca z elektrycznością zawsze niesie ze sobą ryzyko. Niewłaściwe podłączenie może spowodować przepięcia, które mogą uszkodzić inne komponenty w układzie.
Najczęstsze błędy przy podłączaniu mostka Graetza
Odwrócenie polaryzacji na wyjściu to częsty błąd. Może to prowadzić do nieprawidłowego działania zasilanego urządzenia lub nawet jego uszkodzenia. Zawsze dokładnie sprawdzaj oznaczenia zacisków przed podłączeniem.
Innym błędem jest niedopasowanie mostka do obciążenia. Użycie mostka o zbyt małej mocy może spowodować jego przegrzanie i uszkodzenie. Zawsze wybieraj mostek z zapasem mocy w stosunku do planowanego obciążenia.
Trzeci częsty błąd to niedostateczne chłodzenie. Mostek Graetza podczas pracy może się znacznie nagrzewać. Brak odpowiedniej wentylacji lub radiatora może skrócić jego żywotność. Upewnij się, że mostek ma wystarczającą przestrzeń do odprowadzania ciepła.
Jak dobrać odpowiedni mostek Graetza?
Wybór odpowiedniego mostka Graetza zależy głównie od mocy i napięcia w twoim układzie. Mostek musi być w stanie obsłużyć maksymalne napięcie i prąd, jakie mogą wystąpić w obwodzie, z pewnym marginesem bezpieczeństwa.
| Zastosowanie | Typowe napięcie | Typowy prąd |
|---|---|---|
| Małe urządzenia elektroniczne | 50-100V | 1-5A |
| Motocykle | 100-200V | 10-25A |
| Przemysłowe | 400-1000V | 50-100A |
Wpływ temperatury na pracę mostka Graetza
Temperatura ma znaczący wpływ na wydajność i żywotność mostka Graetza. Wraz ze wzrostem temperatury, spada maksymalny prąd, jaki mostek może bezpiecznie przewodzić. Dodatkowo, wysokie temperatury przyspieszają starzenie się diod, co może prowadzić do wcześniejszej awarii.
Aby zapewnić optymalne chłodzenie, montuj mostek na radiatorze lub w dobrze wentylowanym miejscu. W przypadku większych obciążeń, rozważ użycie aktywnego chłodzenia, takiego jak wentylator.
Zastosowanie mostka Graetza w motocyklach
Instalacja elektryczna w motocyklach ma swoją specyfikę. Jest narażona na wibracje, zmienne warunki atmosferyczne i ograniczoną przestrzeń montażową. Mostek Graetza w motocyklu musi być więc szczególnie odporny na te czynniki.
Zastosowanie mostka Graetza w jednośladach przynosi wiele korzyści. Przede wszystkim zapewnia stabilne zasilanie dla systemów elektrycznych, co jest kluczowe dla bezpieczeństwa jazdy. Dodatkowo, efektywne prostowanie prądu przekłada się na dłuższą żywotność akumulatora.
Montaż mostka Graetza w Simsonie
Instalacja elektryczna Simsona jest stosunkowo prosta, co ułatwia montaż mostka Graetza. Typowo, Simson wykorzystuje system 6V lub 12V, co należy uwzględnić przy doborze mostka.
Aby podłączyć mostek Graetza w Simsonie, najpierw zlokalizuj przewody od alternatora. Podłącz je do zacisków AC mostka. Następnie, połącz zacisk "+" mostka z dodatnim biegunem akumulatora, a "-" z masą pojazdu. Upewnij się, że wszystkie połączenia są solidne i zabezpieczone przed wibracjami. Na koniec, sprawdź działanie układu przy pracującym silniku.
Zawsze sprawdzaj dokumentację techniczną producenta przed montażem mostka Graetza. Może ona zawierać specyficzne zalecenia lub ostrzeżenia dotyczące twojego modelu pojazdu. W przypadku jakichkolwiek wątpliwości, nie wahaj się skonsultować z doświadczonym elektrykiem motocyklowym.
Testowanie poprawności podłączenia mostka Graetza
Po montażu mostka Graetza, kluczowe jest sprawdzenie ciągłości obwodu. Użyj miernika uniwersalnego w trybie pomiaru ciągłości. Sprawdź, czy jest połączenie między zaciskami AC a odpowiednimi zaciskami wyjściowymi. Nie powinno być ciągłości między zaciskami + i - na wyjściu.
Następnie zmierz napięcie wyjściowe. Przy włączonym źródle prądu przemiennego, napięcie na wyjściu mostka powinno być stałe i odpowiadać oczekiwanej wartości. Pamiętaj, że będzie ono nieco niższe od teoretycznego maksimum ze względu na spadek napięcia na diodach.
Co zrobić, gdy mostek Graetza nie działa prawidłowo?
- Uszkodzenie jednej lub więcej diod w mostku
- Nieprawidłowe podłączenie
- Przeciążenie mostka
W przypadku uszkodzenia diod, konieczna jest wymiana całego mostka. Sprawdź jeszcze raz wszystkie połączenia, upewniając się, że są prawidłowe i solidne. Jeśli mostek jest przeciążony, rozważ użycie modelu o wyższych parametrach lub zmniejszenie obciążenia w układzie.
Klucz do bezpiecznej instalacji: Mostek Graetza w praktyce
Mostek Graetza to nie tylko prosty układ prostowniczy, ale fundament wielu instalacji elektrycznych. Jego prawidłowe podłączenie i użytkowanie może znacząco wpłynąć na wydajność i bezpieczeństwo urządzeń elektronicznych, szczególnie w pojazdach takich jak motocykle.
Pamiętaj, że kluczem do sukcesu jest nie tylko sama instalacja, ale również odpowiedni dobór mostka do konkretnego zastosowania. Zwróć uwagę na parametry takie jak napięcie i prąd, a także na warunki pracy, szczególnie temperaturę. Regularne testowanie i konserwacja zapewnią długotrwałe i bezawaryjne działanie twojego układu prostowniczego.
Niezależnie od tego, czy montujesz mostek Graetza w motocyklu, czy w innym urządzeniu, zawsze przestrzegaj zasad bezpieczeństwa i nie wahaj się sięgać po profesjonalną pomoc w razie wątpliwości. Pamiętaj, że dobrze zainstalowany mostek to gwarancja stabilnego zasilania i spokojnej pracy twojego sprzętu.
