Obliczanie spadku napięcia na rezystorze to kluczowy element analizy obwodów elektrycznych. Wykorzystuje się do tego Prawo Ohma, które wiąże ze sobą napięcie, natężenie prądu i rezystancję. Znając te zależności, możemy łatwo określić, jak zachowa się prąd w danym układzie.
Spadek napięcia to różnica potencjałów elektrycznych między dwoma punktami obwodu. Na rezystorze występuje on zawsze, gdy przepływa przez niego prąd. Jego wartość zależy od natężenia prądu i rezystancji elementu.
Najważniejsze informacje:- Spadek napięcia oblicza się ze wzoru: V = I · R
- V to napięcie w woltach, I to natężenie prądu w amperach, R to rezystancja w omach
- Do obliczeń potrzebujemy znać natężenie prądu i rezystancję
- W obwodach szeregowych spadki napięć się sumują
- W obwodach równoległych spadek napięcia jest taki sam na każdym elemencie
Czym jest spadek napięcia na rezystorze?
Spadek napięcia na rezystorze to różnica potencjałów elektrycznych między jego końcami. Zjawisko to występuje, gdy przez rezystor przepływa prąd elektryczny.
W obwodach elektrycznych, znajomość spadku napięcia jest kluczowa dla zrozumienia przepływu energii. Pozwala na określenie mocy wydzielanej na danym elemencie, co jest istotne przy projektowaniu i analizie układów. Dodatkowo, umożliwia ocenę efektywności przesyłu energii w instalacjach elektrycznych.
Spadek napięcia na rezystorze jest ściśle powiązany z Prawem Ohma. To fundamentalne prawo elektrotechniki wiąże ze sobą napięcie, natężenie prądu i rezystancję, umożliwiając obliczenie napięcia rezystora.
Wzór na obliczanie spadku napięcia
Do obliczania napięcia rezystora stosujemy wzór: V = I * R.
- V - spadek napięcia (w woltach, V)
- I - natężenie prądu (w amperach, A)
- R - rezystancja (w omach, Ω)
Jednostką spadku napięcia jest wolt (V). Pamiętaj, że przy kalkulacji napięcia obwodu zawsze używaj spójnych jednostek miar.
Jak stosować wzór w praktyce?
- Zmierz natężenie prądu przepływającego przez rezystor.
- Określ rezystancję elementu.
- Podstaw wartości do wzoru V = I * R.
- Wykonaj obliczenia i zinterpretuj wynik.
Dla zwiększenia dokładności obliczeń, używaj precyzyjnych narzędzi pomiarowych. Zawsze weryfikuj wyniki, porównując je z oczekiwanymi wartościami dla danego układu.
Czytaj więcej: Jak bezpiecznie podłączyć przewody w gniazdku: instrukcja krok po kroku
Narzędzia pomiarowe do obliczania spadku napięcia
Amperomierz to urządzenie służące do pomiaru natężenia prądu. Włącza się go szeregowo w obwód. Jest niezbędny do określenia wartości I we wzorze na spadek napięcia.
Omomierz mierzy rezystancję elementów. Pozwala dokładnie określić wartość R rezystora. Pomiar wykonuje się na elemencie odłączonym od obwodu, aby uniknąć błędów.
Woltomierz służy do bezpośredniego pomiaru spadku napięcia. Podłącza się go równolegle do badanego elementu, umożliwiając weryfikację obliczeń.
Jak prawidłowo korzystać z mierników?
Bezpieczeństwo jest kluczowe! Zawsze upewnij się, że miernik jest dostosowany do zakresu mierzonych wartości. Unikaj dotykania nieizolowanych części obwodu. Przy pomiarach wysokiego napięcia, korzystaj z izolowanych sond i rękawic ochronnych.
Typowe błędy to niewłaściwy dobór zakresu pomiarowego lub nieprawidłowe podłączenie miernika do obwodu. Mogą one prowadzić do uszkodzenia sprzętu lub błędnych odczytów.
Praktyczny przykład obliczania spadku napięcia
Rozważmy prosty obwód z rezystorem 100 Ω, przez który płynie prąd 0,5 A. Chcemy obliczyć spadek napięcia na rezystorze.
- Rezystancja (R): 100 Ω
- Natężenie prądu (I): 0,5 A
Stosujemy wzór V = I * R. Podstawiamy wartości: V = 0,5 A * 100 Ω. Wykonujemy obliczenia: V = 50 V. Zatem spadek napięcia na rezystorze wynosi 50 woltów.
Ten wynik oznacza, że na rozpatrywanym rezystorze "traci się" 50 V napięcia z całkowitego napięcia źródła zasilania obwodu.
Spadek napięcia w różnych typach obwodów

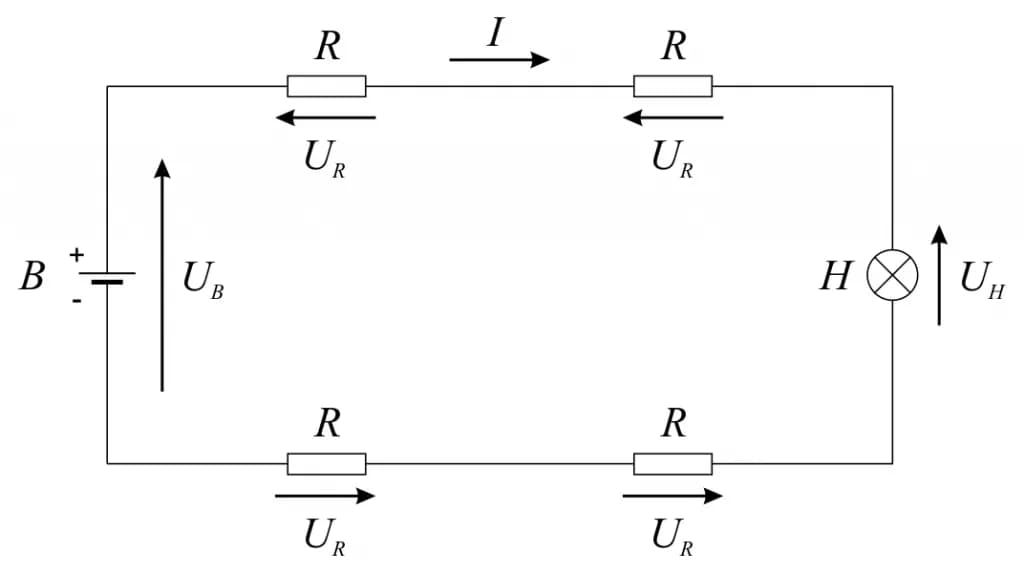

W obwodach szeregowych spadek napięcia na poszczególnych elementach sumuje się. Całkowite napięcie źródła rozkłada się proporcjonalnie do rezystancji każdego elementu. To kluczowe przy obliczaniu napięcia rezystora w złożonych układach.
W obwodach równoległych spadek napięcia jest taki sam na wszystkich gałęziach. Wynika to z zasady, że elementy połączone równolegle mają ten sam potencjał na końcach. Obliczanie napięcia rezystora w takim układzie jest prostsze, gdyż znamy napięcie całej gałęzi.
| Obwód szeregowy | Obwód równoległy |
| Spadki napięć się sumują | Spadek napięcia taki sam na każdej gałęzi |
| V_całkowite = V1 + V2 + V3 | V1 = V2 = V3 = V_źródła |
Znaczenie znajomości spadku napięcia w praktyce
Przy projektowaniu obwodów elektrycznych, obliczanie spadku napięcia jest kluczowe dla doboru odpowiednich komponentów. Pozwala przewidzieć obciążenia i straty mocy, co wpływa na efektywność i bezpieczeństwo układu.
W diagnostyce problemów, pomiar spadku napięcia pomaga zlokalizować usterki. Nietypowe wartości mogą wskazywać na uszkodzone elementy lub nieprawidłowe połączenia w instalacji.
Optymalizacja zużycia energii często opiera się na minimalizacji niepotrzebnych spadków napięć. Prawo Ohma w praktyce pozwala na efektywne zarządzanie dystrybucją energii w systemach.
Typowe problemy związane ze spadkiem napięcia
- Przegrzewanie się przewodów
- Niestabilna praca urządzeń elektronicznych
- Spadek wydajności silników elektrycznych
- Błędy w pomiarach i sterowaniu
Przegrzewanie się przewodów można rozwiązać przez zwiększenie ich przekroju lub redukcję obciążenia. Problemy z urządzeniami elektronicznymi często wymagają zastosowania stabilizatorów napięcia.
Dla silników elektrycznych kluczowe jest zapewnienie odpowiedniego napięcia zasilania, co może wymagać kompensacji spadków napięć. W przypadku błędów pomiarowych, często pomaga dokładna kalibracja urządzeń i uwzględnienie spadków napięć w obliczeniach.
Zaawansowane aspekty spadku napięcia
Temperatura ma istotny wpływ na spadek napięcia. Wzrost temperatury zwiększa rezystancję większości materiałów, co prowadzi do większych spadków napięć. W precyzyjnych obliczeniach należy uwzględnić współczynnik temperaturowy rezystancji.
Nieliniowe rezystory, takie jak termistory czy warystory, nie podlegają prostemu prawu Ohma. Ich charakterystyka prądowo-napięciowa jest bardziej złożona, co komplikuje obliczanie napięcia rezystora.
Spadek napięcia w przewodach jest często pomijany, ale może być znaczący w długich liniach przesyłowych. Przy projektowaniu instalacji elektrycznych należy uwzględnić rezystancję przewodów, zwłaszcza przy dużych odległościach lub wysokich prądach.
Klucz do zrozumienia obwodów elektrycznych: Spadek napięcia na rezystorze
Obliczanie spadku napięcia na rezystorze to fundamentalna umiejętność w elektrotechnice. Dzięki znajomości Prawa Ohma i wzoru V = I * R, możemy skutecznie analizować i projektować obwody elektryczne. Ta wiedza ma szerokie zastosowanie: od prostych układów domowych po zaawansowane systemy przemysłowe.
Prawidłowe obliczanie napięcia rezystora wymaga nie tylko znajomości teorii, ale także umiejętności praktycznych. Korzystanie z odpowiednich narzędzi pomiarowych, takich jak amperomierz czy omomierz, jest kluczowe dla uzyskania dokładnych wyników. Pamiętajmy, że bezpieczeństwo podczas pomiarów zawsze powinno być priorytetem.
Zrozumienie różnic między obwodami szeregowymi i równoległymi oraz wpływu temperatury na spadek napięcia pozwala na bardziej zaawansowaną analizę układów elektrycznych. Ta wiedza jest nieoceniona przy rozwiązywaniu problemów w instalacjach i optymalizacji zużycia energii. Pamiętajmy, że prawo Ohma w praktyce to potężne narzędzie, które pomaga nam zrozumieć i kontrolować przepływ energii elektrycznej w otaczającym nas świecie.
