Styczniki to kluczowe elementy w systemach automatyki i elektryki. Pełnią rolę elektromagnetycznych łączników, kontrolujących przepływ prądu w obwodach. Ich schematy elektryczne są niezbędne do zrozumienia działania i prawidłowego podłączenia tych urządzeń.
Główne części stycznika to cewka elektromagnetyczna, styki prądowe i obudowa. Cewka wytwarza pole magnetyczne, które przyciąga ruchome elementy, zamykając lub otwierając styki. Schematy elektryczne styczników pokazują te elementy i ich połączenia, co ułatwia zrozumienie działania całego układu.
Na schematach stosuje się oznaczenia literowe zgodne z normami, np. K dla stycznika, M dla silnika, F dla bezpiecznika. To zapewnia jednolitość i czytelność schematów.
Kluczowe informacje:- Styczniki kontrolują przepływ prądu w obwodach elektrycznych
- Główne elementy to cewka elektromagnetyczna i styki prądowe
- Schematy elektryczne pokazują budowę i działanie styczników
- Oznaczenia literowe na schematach ułatwiają identyfikację elementów
- Zrozumienie schematów jest ważne dla projektowania i konserwacji systemów elektrycznych
Czym są styczniki i jak działają?
Styczniki to elektromagnetyczne łączniki sterujące przepływem prądu w obwodach elektrycznych. Umożliwiają zdalne włączanie i wyłączanie urządzeń elektrycznych, stanowiąc kluczowy element systemów automatyki.
Zasada działania stycznika opiera się na elektromagnetyzmie. Gdy cewka stycznika zostaje zasilona, wytwarza pole magnetyczne przyciągające ruchomą zworę. To powoduje zamknięcie styków roboczych, umożliwiając przepływ prądu w obwodzie głównym. Po odcięciu zasilania cewki, sprężyna powrotna otwiera styki, przerywając obwód.
- Sterowanie silnikami elektrycznymi
- Kontrola oświetlenia w dużych obiektach
- Zarządzanie systemami grzewczymi i klimatyzacyjnymi
Budowa stycznika - kluczowe elementy
Cewka elektromagnetyczna to serce stycznika. Generuje pole magnetyczne niezbędne do przyciągnięcia zwory i zamknięcia styków.
Styki prądowe w styczniku dzielą się na główne (robocze) i pomocnicze. Styki główne przewodzą prąd obwodu sterowanego, podczas gdy pomocnicze służą do sygnalizacji stanu stycznika lub realizacji dodatkowych funkcji sterujących. Mogą być normalnie otwarte (NO) lub normalnie zamknięte (NC).
Obudowa chroni wewnętrzne elementy stycznika przed uszkodzeniami mechanicznymi i wpływem środowiska.
| Typ stycznika | Cewka | Styki główne | Styki pomocnicze |
|---|---|---|---|
| Mały (do 10A) | Niskonapięciowa | 2-4 | 1-2 |
| Średni (10-100A) | Standardowa | 3-4 | 2-4 |
| Duży (powyżej 100A) | Wysokonapięciowa | 3-6 | 4-8 |
Jak cewka elektromagnetyczna wpływa na działanie stycznika?
Cewka elektromagnetyczna, po zasileniu, generuje silne pole magnetyczne. To pole przyciąga metalową zworę, która jest mechanicznie połączona ze stykami. Siła elektromagnetyczna pokonuje opór sprężyny powrotnej, zamykając styki.
Wpływ na styki jest bezpośredni i natychmiastowy. Gdy cewka jest zasilona, styki zamykają się, umożliwiając przepływ prądu. Po odcięciu zasilania, sprężyna powrotna otwiera styki, przerywając obwód.
Oznaczenia na schematach elektrycznych styczników
Oznaczenia na schematach elektrycznych styczników ułatwiają identyfikację elementów i ich funkcji. Stosuje się standardowe symbole i kody literowo-cyfrowe zgodne z międzynarodowymi normami.
- K - ogólne oznaczenie stycznika
- A1, A2 - zaciski cewki stycznika
- 13, 14 - styki pomocnicze NO (normalnie otwarte)
- 21, 22 - styki pomocnicze NC (normalnie zamknięte)
- L1, L2, L3 - główne styki prądowe (dla obwodu trójfazowego)
Normy, takie jak IEC 60617 i ANSI/IEEE Std 315, zapewniają spójność oznaczeń. Umożliwia to specjalistom z różnych krajów łatwe zrozumienie schematów styczników.
Jak czytać oznaczenia na schematach?
Zacznij od identyfikacji głównych elementów stycznika. Zwróć uwagę na typ i układ styków. Sprawdź połączenia między cewką a źródłem zasilania. Przeanalizuj obwody sterowania i główne, śledząc przepływ prądu.
- Rodzaj i liczba styków głównych
- Układ styków pomocniczych
- Sposób zasilania cewki stycznika
- Połączenia z innymi elementami układu (np. zabezpieczeniami)
Przykładowe schematy styczników w układach sterowania
Schemat sterowania manualnego stycznikiem zwykle zawiera przycisk start i stop. Przycisk start zamyka obwód cewki, aktywując stycznik. Przycisk stop przerywa zasilanie cewki, wyłączając stycznik.
W schemacie sterowania automatycznego stycznik jest kontrolowany przez urządzenia zewnętrzne. Może to być termostat, czujnik poziomu lub programowalny sterownik logiczny (PLC). Sygnał z tych urządzeń automatycznie włącza lub wyłącza stycznik.
- Sterowanie manualne wymaga bezpośredniej interwencji operatora, automatyczne działa samoczynnie
- Schematy automatyczne często zawierają więcej elementów zabezpieczających
- W sterowaniu automatycznym występują dodatkowe obwody sprzężenia zwrotnego
Schemat podłączenia stycznika do silnika elektrycznego

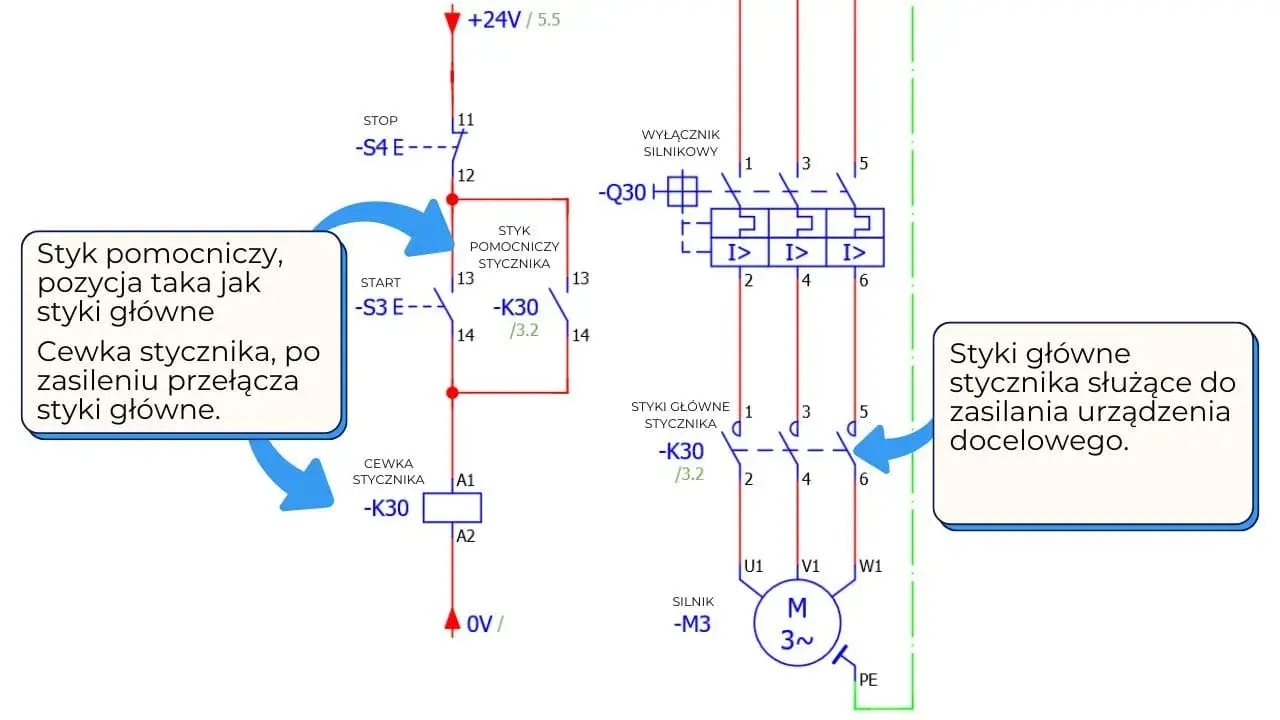

Schemat podłączenia stycznika do silnika elektrycznego zawiera kilka kluczowych elementów. Główne styki stycznika (oznaczone L1, L2, L3) są połączone z zaciskami silnika (U1, V1, W1). Cewka stycznika jest sterowana przez obwód zawierający przyciski start/stop i zabezpieczenia termiczne. Dodatkowo, schemat może zawierać przekaźnik termiczny do ochrony silnika przed przeciążeniem.
| Moc silnika [kW] | Prąd znamionowy stycznika [A] | Kategoria użytkowania |
|---|---|---|
| 0.75 - 2.2 | 9 - 12 | AC-3 |
| 3 - 7.5 | 18 - 32 | AC-3 |
| 11 - 22 | 40 - 65 | AC-3 |

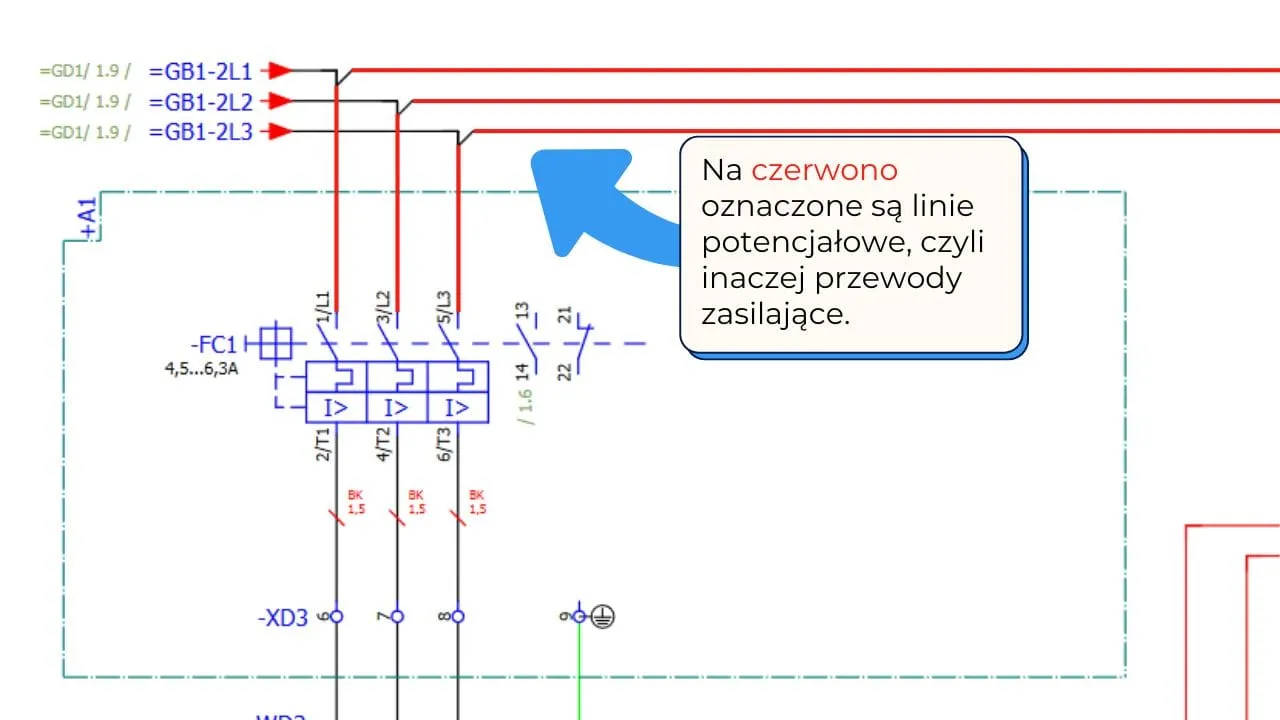

Interpretacja schematów elektrycznych styczników
Analiza schematu elektrycznego stycznika wymaga systematycznego podejścia. Najpierw zidentyfikuj główne elementy: stycznik, przyciski sterujące i zabezpieczenia. Następnie prześledź obwód sterowania, zwracając uwagę na zasilanie cewki stycznika. Sprawdź układ styków głównych i ich połączenie z obwodem zasilania. Zwróć uwagę na styki pomocnicze i ich rolę w układzie. Na koniec, upewnij się, że wszystkie zabezpieczenia są prawidłowo podłączone.
- Pomylenie styków NO i NC w obwodzie sterowania
- Przeoczenie zabezpieczeń termicznych
- Nieprawidłowe dobranie przekroju przewodów do prądu nominalnego
- Ignorowanie kategorii użytkowania stycznika
Praktyczne zastosowanie wiedzy o schematach
Diagnostyka awarii: Znajomość schematów styczników pozwala szybko zlokalizować przyczynę usterki w instalacji. Umożliwia to efektywne przeprowadzenie naprawy.
Modernizacja układów: Przy rozbudowie systemu elektrycznego, zrozumienie istniejących schematów jest kluczowe. Pozwala to na bezpieczne i efektywne dodawanie nowych elementów.
Projektowanie nowych instalacji: Tworzenie zaawansowanych układów sterowania wymaga głębokiej znajomości schematów styczników. Umożliwia to optymalizację działania systemu i zwiększenie jego niezawodności.
Zaawansowane układy sterowania z wykorzystaniem styczników
Układ kaskadowy wykorzystuje kilka styczników do sekwencyjnego uruchamiania dużych silników. Redukuje to prądy rozruchowe i minimalizuje obciążenie sieci. Styczniki włączają się kolejno, z krótkimi opóźnieniami, zapewniając płynny rozruch.
Układ rewersyjny umożliwia zmianę kierunku obrotów silnika. Wykorzystuje dwa styczniki, których styki główne są odpowiednio połączone. Blokada elektryczna i mechaniczna zapobiega jednoczesnej aktywacji obu styczników, co mogłoby prowadzić do zwarcia.
Schemat układu gwiazda-trójkąt stosuje się do rozruchu dużych silników. Wykorzystuje trzy styczniki: główny, gwiazdy i trójkąta. Początkowo silnik jest połączony w gwiazdę, co zmniejsza prąd rozruchowy. Po osiągnięciu odpowiedniej prędkości, układ przełącza się na połączenie w trójkąt. Przełączenie realizowane jest przez odpowiednią sekwencję załączania i wyłączania styczników, często kontrolowaną przez przekaźnik czasowy.
Dobór styczników do konkretnych zastosowań
Wybór odpowiedniego stycznika zależy od kilku kluczowych czynników. Najważniejsze to prąd nominalny obwodu, napięcie pracy i kategoria użytkowania. Należy również uwzględnić częstotliwość łączeń i warunki środowiskowe.
- Prąd nominalny obwodu
- Napięcie pracy (AC/DC)
- Kategoria użytkowania (np. AC-1, AC-3)
- Częstotliwość łączeń
- Warunki środowiskowe (temperatura, wilgotność, zapylenie)
Kluczowe aspekty schematów elektrycznych styczników
Schematy elektryczne styczników stanowią fundament wiedzy dla specjalistów w dziedzinie automatyki i elektryki. Zrozumienie budowy stycznika, jego zasady działania oraz interpretacja oznaczeń na schematach są niezbędne do efektywnej pracy z tymi urządzeniami.
Prawidłowa analiza schematów styczników umożliwia nie tylko diagnostykę i naprawę istniejących instalacji, ale także projektowanie zaawansowanych układów sterowania. Od prostych połączeń manualnych po skomplikowane systemy automatyczne, znajomość schematów pozwala na optymalizację procesów i zwiększenie niezawodności systemów elektrycznych.
Dobór odpowiedniego stycznika do konkretnych zastosowań wymaga uwzględnienia wielu czynników, takich jak prąd nominalny, napięcie pracy czy warunki środowiskowe. Dzięki tej wiedzy, inżynierowie i technicy mogą tworzyć efektywne i bezpieczne instalacje, spełniające najwyższe standardy przemysłowe.
