Ogranicznik przepięć to kluczowe urządzenie zabezpieczające w instalacji elektrycznej. Chroni sprzęt przed nagłymi skokami napięcia. Działa, odprowadzając nadmiar energii do ziemi. To skuteczna ochrona przed skutkami wyładowań atmosferycznych i zaburzeń w sieci. Ograniczniki stosuje się w różnych miejscach instalacji, od rozdzielnicy głównej po gniazdka. Ich montaż wymaga fachowej wiedzy i ostrożności.
Najważniejsze informacje:- Ograniczniki chronią urządzenia przed przepięciami
- Występują w trzech typach: 1, 2 i 3
- Instaluje się je w rozdzielnicy, blisko źródła zasilania
- Podłączenie wymaga wyłączenia zasilania i fachowej wiedzy
- Chronią przed uszkodzeniami sprzętu i ryzykiem pożaru
- To inwestycja w bezpieczeństwo i trwałość urządzeń elektrycznych
Czym jest ogranicznik przepięć i jak działa?
Ogranicznik przepięć to urządzenie zabezpieczające instalację elektryczną przed nagłymi skokami napięcia. Chroni sprzęt elektroniczny przed uszkodzeniami spowodowanymi wyładowaniami atmosferycznymi lub zakłóceniami w sieci energetycznej.
Jak podłączyć ogranicznik przepięć? Urządzenie działa na zasadzie odprowadzania nadmiaru energii do ziemi. Gdy wykryje przepięcie, zmniejsza swoją rezystancję, umożliwiając przepływ prądu udarowego. To skutecznie obniża napięcie do bezpiecznego poziomu, chroniąc podłączone urządzenia.
Główne typy ograniczników przepięć to:
- Typ 1 - do ochrony przed bezpośrednimi uderzeniami pioruna
- Typ 2 - do ochrony przed pośrednimi skutkami wyładowań
- Typ 3 - do ochrony urządzeń końcowych
Narzędzia i materiały potrzebne do montażu
Przed przystąpieniem do montażu ogranicznika przepięć, przygotuj niezbędne narzędzia:
- Śrubokręt płaski i krzyżakowy
- Szczypce do cięcia przewodów
- Miernik napięcia
- Taśma izolacyjna
- Klucz dynamometryczny
- Drabina (w razie potrzeby)
Jeśli chodzi o materiały, potrzebujesz sam ogranicznik przepięć oraz przewody o odpowiednim przekroju. Dla typu 1 użyj przewodów 16 mm², a dla typu 2 - 6 mm².
Wybór odpowiedniego ogranicznika przepięć
Jak zainstalować ogranicznik przepięć odpowiedni dla twojej instalacji? Zwróć uwagę na napięcie znamionowe, maksymalny prąd wyładowczy i poziom ochrony. Wybierz urządzenie dostosowane do typu i poziomu ochrony twojej instalacji elektrycznej.
| Typ | Charakterystyka | Zastosowanie |
| Typ 1 | Wysoka odporność na prądy udarowe | Rozdzielnice główne budynków |
| Typ 2 | Średnia odporność na przepięcia | Podrozdzielnice, tablice rozdzielcze |
| Typ 3 | Niska odporność, szybkie zadziałanie | Bezpośrednio przy urządzeniach |
Przygotowanie do instalacji
Zanim przystąpisz do podłączenia SPD krok po kroku, wykonaj następujące czynności:
- Wyłącz główne zasilanie w budynku
- Zlokalizuj odpowiednie miejsce w rozdzielnicy
- Sprawdź, czy masz wszystkie potrzebne narzędzia
- Przeczytaj instrukcję producenta ogranicznika
- Upewnij się, że masz wystarczająco miejsca do pracy
Bezpieczeństwo jest kluczowe! Upewnij się, że prąd jest odłączony i użyj miernika napięcia, aby to potwierdzić. Nigdy nie pracuj pod napięciem.
Gdzie najlepiej zainstalować ogranicznik przepięć?
Najlepszym miejscem na montaż ogranicznika przepięć jest główna rozdzielnica elektryczna. Umieść go jak najbliżej wejścia linii zasilającej do budynku. W przypadku rozbudowanych instalacji, rozważ dodatkowe ograniczniki w podrozdzielnicach.
Unikaj instalacji w miejscach wilgotnych lub narażonych na ekstremalne temperatury. Nie montuj ogranicznika zbyt blisko urządzeń generujących silne pole elektromagnetyczne.
Proces montażu ogranicznika przepięć
Oto szczegółowa instrukcja jak podłączyć ogranicznik przepięć:
- Otwórz rozdzielnicę
- Zidentyfikuj miejsce montażu (najlepiej blisko głównego wyłącznika)
- Zamontuj ogranicznik na szynie DIN
- Podłącz przewód fazowy (L) do odpowiedniego zacisku
- Połącz zacisk neutralny (N) z przewodem neutralnym
- Podłącz przewód ochronny (PE) do szyny uziemiającej
- Sprawdź poprawność i pewność wszystkich połączeń
- Zamknij rozdzielnicę

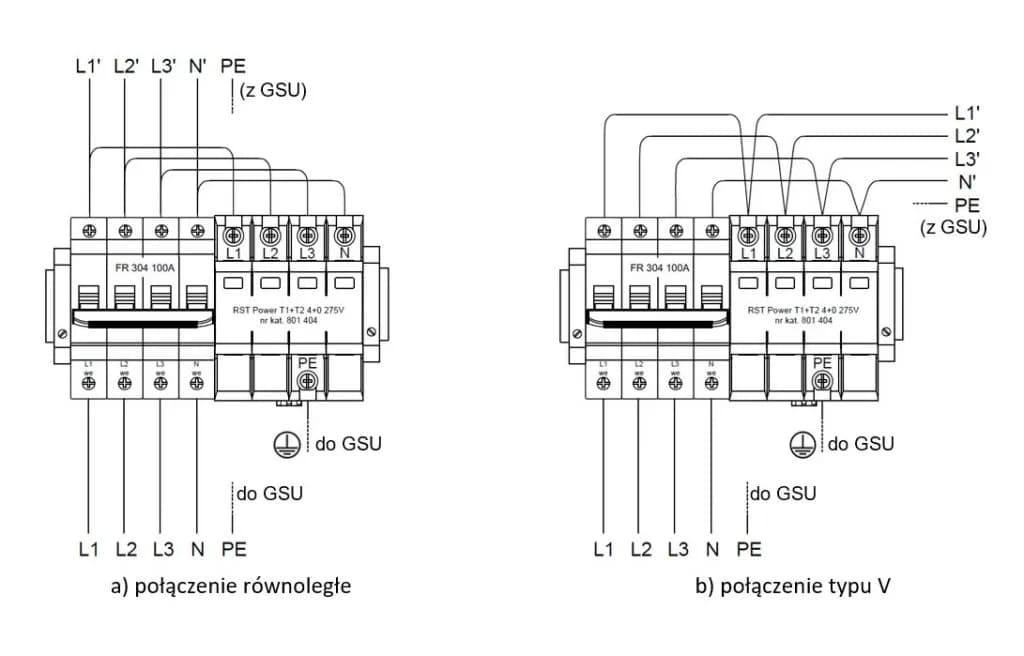

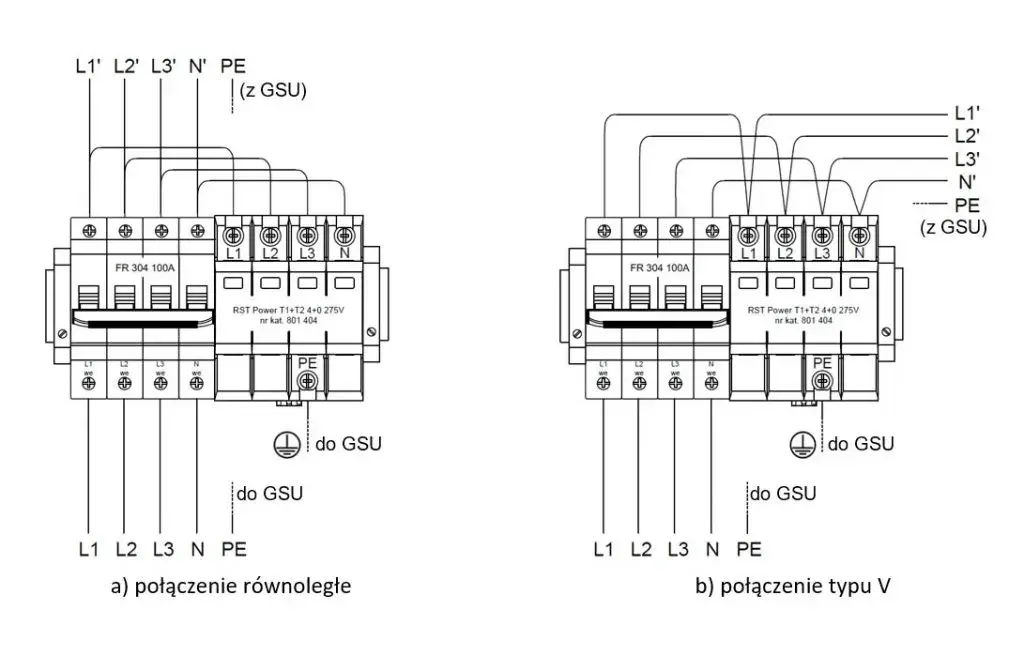

[Tu powinien znajdować się schemat podłączenia z oznaczeniami przewodów]
Podłączanie przewodów
Podczas instalacji ochronnika przeciwprzepięciowego, zachowaj właściwą kolejność. Najpierw podłącz przewód ochronny (PE), następnie neutralny (N), a na końcu fazowy (L). To zwiększa bezpieczeństwo podczas montażu.
Pamiętaj: przewód ochronny jest zazwyczaj żółto-zielony, neutralny niebieski, a fazowy brązowy lub czarny.
Testowanie i weryfikacja poprawności instalacji
Po montażu ogranicznika przepięć, konieczne jest sprawdzenie poprawności instalacji. Włącz zasilanie i obserwuj wskaźniki na urządzeniu. Zielona dioda powinna się zaświecić, sygnalizując gotowość do pracy.
Oznaki prawidłowego działania:
- Brak sygnałów dźwiękowych
- Świecąca się zielona dioda
- Brak przegrzewania się urządzenia
- Stabilne wskazania na mierniku napięcia
Konserwacja i okresowe sprawdzanie ogranicznika
Regularne kontrole są kluczowe dla skuteczności ochrony. Sprawdzaj ogranicznik przepięć co najmniej raz w roku lub po każdej burzy z wyładowaniami. Obserwuj wskaźniki zużycia, jeśli takie posiada twoje urządzenie.
Zwróć uwagę na odbarwienia obudowy, przepalenia lub nietypowe dźwięki. To mogą być oznaki, że ogranicznik wymaga wymiany.
Najczęstsze błędy przy montażu ograniczników przepięć
Unikaj typowych pomyłek podczas instalacji ochronnika przeciwprzepięciowego. Nie montuj go za daleko od głównego przyłącza - to zmniejsza skuteczność. Uważaj na zbyt luźne połączenia przewodów, które mogą prowadzić do przegrzewania. Nie pomijaj uziemienia - to kluczowy element systemu ochrony. Pamiętaj też o doborze odpowiedniego typu ogranicznika do twojej instalacji.
Czy mogę samodzielnie zainstalować ogranicznik przepięć?
Samodzielny montaż ogranicznika przepięć jest możliwy, jeśli masz odpowiednią wiedzę i doświadczenie w pracy z instalacjami elektrycznymi. Jednak dla własnego bezpieczeństwa i pewności poprawnego działania, warto rozważyć pomoc profesjonalisty.
Wezwij elektryka, jeśli nie czujesz się pewnie w kwestiach elektrycznych lub twoja instalacja wymaga dodatkowych modyfikacji przed montażem ogranicznika.
Klucz do bezpiecznej instalacji elektrycznej: Profesjonalny montaż ogranicznika przepięć
Ogranicznik przepięć to niezbędny element nowoczesnej instalacji elektrycznej. Chroni nasze urządzenia przed nagłymi skokami napięcia, które mogą prowadzić do kosztownych uszkodzeń. Prawidłowy montaż ogranicznika przepięć wymaga wiedzy, odpowiednich narzędzi i ostrożności.
Wybór odpowiedniego typu ogranicznika i jego umiejscowienie w rozdzielnicy to kluczowe kroki. Pamiętaj o zachowaniu zasad bezpieczeństwa - zawsze pracuj przy wyłączonym zasilaniu. Po instalacji koniecznie przetestuj urządzenie i regularnie je kontroluj.
Choć podłączenie SPD może wydawać się proste, w razie wątpliwości warto skonsultować się z profesjonalnym elektrykiem. Bezpieczeństwo twoje i twoich urządzeń jest najważniejsze. Prawidłowo zainstalowany ogranicznik zapewni spokój ducha i ochronę przed nieprzewidzianymi zdarzeniami w sieci elektrycznej.
