Jak dobrać zabezpieczenie prądowe - Poradnik krok po kroku

Dobór odpowiedniego zabezpieczenia prądowego, a najczęściej wyłącznika nadprądowego potocznie zwanego "eską", to absolutna podstawa bezpiecznej i funkcjonalnej instalacji elektrycznej w domu. Ten kompleksowy poradnik krok po kroku przeprowadzi Cię przez proces prawidłowego wyboru zabezpieczeń, wyjaśniając kluczowe oznaczenia, takie jak charakterystyki B czy C, oraz prezentując praktyczne przykłady zastosowania. Zrozumienie tych zagadnień jest kluczowe nie tylko dla zapewnienia bezpieczeństwa, ale także dla zgodności z obowiązującymi w Polsce normami budowlanymi.

Dlaczego dobór właściwego bezpiecznika to fundament bezpiecznej instalacji elektrycznej

Prawidłowy dobór wyłącznika nadprądowego jest absolutnie kluczowy dla bezpieczeństwa domowej instalacji elektrycznej. To nie tylko kwestia komfortu użytkowania, ale przede wszystkim fundamentalny element ochrony życia i mienia przed zagrożeniami związanymi z elektrycznością. Niewłaściwie dobrane zabezpieczenie może mieć poważne konsekwencje, dlatego warto poświęcić mu należytą uwagę.

Rola zabezpieczenia: więcej niż tylko ochrona przed zwarciem

Zabezpieczenie prądowe pełni kluczową rolę w instalacji elektrycznej. Jego zadaniem jest ochrona nie tylko przed nagłym, gwałtownym przepływem prądu w wyniku zwarcia, ale również przed długotrwałym przeciążeniem obwodu. Przeciążenie, czyli sytuacja, gdy przez przewody płynie prąd większy niż dopuszczalny, może prowadzić do stopniowego nagrzewania się izolacji, jej uszkodzenia, a w skrajnych przypadkach nawet do zapłonu materiałów znajdujących się w pobliżu. Wyłącznik nadprądowy ma za zadanie odciąć zasilanie w momencie, gdy prąd przekroczy bezpieczny poziom, zanim dojdzie do uszkodzenia instalacji, urządzeń, a co najważniejsze, zanim powstanie zagrożenie pożarowe lub porażenie prądem.

Skutki błędnego doboru: od fałszywych alarmów po ryzyko pożaru

Konsekwencje nieprawidłowego doboru zabezpieczeń mogą być bardzo dotkliwe i różnorodne. Zbyt małe zabezpieczenie, czyli takie, którego prąd znamionowy jest niższy niż rzeczywiste zapotrzebowanie obwodu, będzie powodować częste i nieuzasadnione wyłączanie zasilania. Jest to nie tylko uciążliwe i frustrujące dla domowników, ale może również prowadzić do uszkodzenia niektórych urządzeń, które nie lubią nagłych przerw w zasilaniu. Z drugiej strony, wybór zbyt dużego zabezpieczenia, które jest zbyt "słabe" w stosunku do obciążenia, jest znacznie groźniejszy. W takiej sytuacji zabezpieczenie nie zadziała na czas, gdy obwód zostanie przeciążony. Przewody zaczną się przegrzewać, izolacja może ulec stopieniu, co zwiększa ryzyko zwarcia, a w najgorszym scenariuszu może dojść do pożaru instalacji elektrycznej.

Wyłącznik nadprądowy, różnicówka, bezpiecznik topikowy – co musisz o nich wiedzieć

W domowych instalacjach elektrycznych spotykamy różne rodzaje zabezpieczeń, które, choć wszystkie służą bezpieczeństwu, pełnią odmienne funkcje i działają na różnych zasadach. Zrozumienie ich roli jest kluczowe dla poprawnego projektowania i eksploatacji instalacji. W tym artykule skupimy się przede wszystkim na wyłącznikach nadprądowych, które są najczęściej stosowanym zabezpieczeniem w nowoczesnych domach.

Wyłącznik nadprądowy (eska): strażnik każdego obwodu w Twoim domu

Wyłącznik nadprądowy, potocznie zwany "eską", to podstawowe zabezpieczenie każdego pojedynczego obwodu elektrycznego w domu. Jego głównym zadaniem jest ochrona przed skutkami przeciążeń i zwarć. Działa on automatycznie, odłączając zasilanie, gdy przepływający prąd przekroczy jego wartość znamionową przez określony czas (w przypadku przeciążenia) lub natychmiastowo, gdy prąd osiągnie bardzo wysoki poziom (w przypadku zwarcia). Jest to najbardziej powszechny typ zabezpieczenia, który znajdziemy w każdej domowej rozdzielnicy elektrycznej.

Wyłącznik różnicowoprądowy (RCD): Twoja ochrona przed porażeniem

Wyłącznik różnicowoprądowy, znany również jako RCD lub potocznie "różnicówka", pełni inną, ale równie ważną funkcję. Jego głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym. Działa on na zasadzie porównywania prądu płynącego w przewodzie fazowym i neutralnym. Jeśli wykryje, że prądy te się różnią (co oznacza, że część prądu "ucieka" do ziemi, na przykład przez dotyk człowieka do uszkodzonego urządzenia), natychmiastowo odcina zasilanie. Różnicówka nie chroni przed przeciążeniem ani zwarciem, dlatego zawsze działa w połączeniu z wyłącznikiem nadprądowym, stanowiąc jego uzupełnienie.

Bezpieczniki topikowe: czy wciąż mają zastosowanie

Bezpieczniki topikowe to starszy typ zabezpieczenia, który opiera się na przepaleniu się specjalnego drutu pod wpływem zbyt dużego prądu. Choć kiedyś były powszechnie stosowane, w nowoczesnych instalacjach domowych są one coraz rzadziej spotykane. Wyłączniki nadprądowe są od nich znacznie wygodniejsze w obsłudze (nie wymagają wymiany wkładu po zadziałaniu) i często oferują lepszą ochronę. Bezpieczniki topikowe można jednak nadal spotkać w starszych instalacjach elektrycznych lub w niektórych specyficznych zastosowaniach, gdzie ich prosta budowa i niezawodność są nadal cenione.

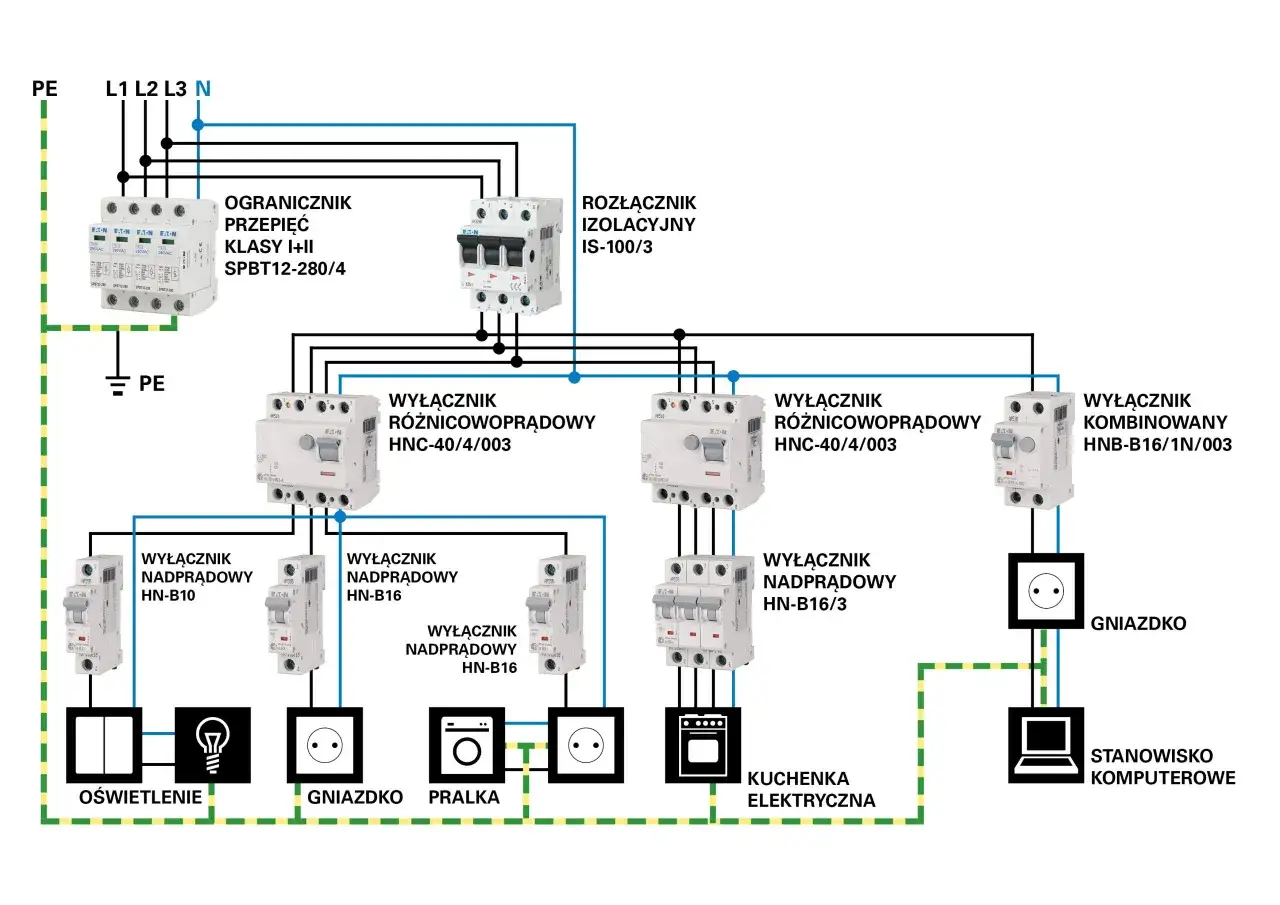

Kluczowy parametr: Jak obliczyć wymagany prąd znamionowy (A) zabezpieczenia

Aby prawidłowo dobrać zabezpieczenie prądowe, musimy najpierw obliczyć prąd, jaki będzie płynął w danym obwodzie. Jest to tzw. prąd obliczeniowy (Ib), który następnie posłuży nam do wyboru odpowiedniego prądu znamionowego zabezpieczenia (In). Pamiętajmy, że podstawowa zasada mówi, iż prąd znamionowy zabezpieczenia musi być większy lub równy prądowi obliczeniowemu obwodu (Ib ≤ In). Oto jak to zrobić krok po kroku:

Krok 1: Zsumuj moc urządzeń w danym obwodzie (W)

Pierwszym krokiem jest zebranie informacji o mocy wszystkich urządzeń, które mogą być jednocześnie podłączone do jednego obwodu elektrycznego. Dane te zazwyczaj znajdziemy na tabliczkach znamionowych urządzeń, w ich instrukcjach obsługi lub na opakowaniach. Przyjmujemy moc wszystkich urządzeń, które potencjalnie mogą pracować jednocześnie. Na przykład, jeśli w jednym pokoju mamy lampę o mocy 60W, telewizor 100W i ładowarkę do telefonu 10W, sumaryczna moc wynosi 170W. W przypadku obwodów gniazd ogólnego przeznaczenia, należy oszacować maksymalne możliwe obciążenie, biorąc pod uwagę typowe urządzenia, takie jak odkurzacz (ok. 1500W), żelazko (ok. 2000W), czajnik elektryczny (ok. 2000W).

Krok 2: Zastosuj prosty wzór, aby przeliczyć moc na prąd (I = P/U)

Gdy już znamy sumaryczną moc (P) urządzeń w danym obwodzie, możemy obliczyć prąd (I) za pomocą prostego wzoru: I = P / U. W tym wzorze: I to prąd w Amperach (A), P to sumaryczna moc urządzeń w Watach (W), a U to napięcie w Voltach (V). Dla standardowej instalacji jednofazowej w Polsce, napięcie (U) wynosi 230V. Przykład: Jeśli obliczyliśmy sumaryczną moc obwodu na 2300W, to prąd obliczeniowy Ib wyniesie: Ib = 2300W / 230V = 10A.

Krok 3: Wybierz najbliższą wyższą standardową wartość zabezpieczenia (np. 10A, 16A, 20A)

Po obliczeniu prądu obliczeniowego (Ib), naszym zadaniem jest wybranie zabezpieczenia, którego prąd znamionowy (In) jest najbliższy, ale nie mniejszy niż obliczona wartość Ib. Producenci wyłączników nadprądowych oferują standardowe wartości prądu znamionowego, takie jak 6A, 10A, 16A, 20A, 25A, 32A itp. Nigdy nie wybieramy zabezpieczenia o niższym prądzie znamionowym niż obliczony prąd Ib, ponieważ prowadziłoby to do nieuzasadnionego wyłączania zasilania. Zawsze wybieramy najbliższą wyższą standardową wartość. Na przykład, jeśli obliczony prąd Ib wynosi 10A, wybieramy zabezpieczenie 10A. Jeśli obliczony prąd Ib wynosi 11A, wybieramy zabezpieczenie 16A.

Charakterystyka B, C czy D? Co oznaczają te litery i którą realnie potrzebujesz

Litery B, C i D umieszczone obok wartości prądu znamionowego na wyłączniku nadprądowym (np. B16, C25) to tzw. charakterystyki czasowo-prądowe. Określają one, jak szybko wyłącznik zadziała w przypadku wystąpienia zwarcia, czyli gwałtownego przepływu bardzo dużego prądu. Wybór odpowiedniej charakterystyki jest kluczowy, aby uniknąć niepotrzebnych wyłączeń zasilania, a jednocześnie zapewnić skuteczną ochronę.

Charakterystyka B: Standard dla oświetlenia i gniazdek w pokojach

Wyłączniki o charakterystyce B są najczęściej stosowane w domowych instalacjach elektrycznych. Oznaczają one, że wyłącznik zadziała natychmiastowo (wyzwolenie elektromagnetyczne) przy przepływie prądu zwarciowego o wartości od 3 do 5 razy większej niż jego prąd znamionowy (In). Charakterystyka B jest idealna do zabezpieczania obwodów oświetleniowych oraz gniazd ogólnego przeznaczenia, gdzie nie występują urządzenia generujące duże prądy rozruchowe, takie jak silniki elektryczne. Zapewnia ona dobrą ochronę przed zwarciem przy jednoczesnym braku ryzyka nieuzasadnionego wyłączenia przy normalnym obciążeniu.

Charakterystyka C: Niezbędna dla urządzeń z silnikiem i większych obciążeń (AGD, garaż)

Wyłączniki o charakterystyce C są przeznaczone do zabezpieczania obwodów, w których mogą występować urządzenia generujące większe prądy rozruchowe. Dotyczy to przede wszystkim urządzeń wyposażonych w silniki elektryczne, takich jak lodówki, pralki, suszarki, odkurzacze, a także elektronarzędzia używane w garażu czy warsztacie. Charakterystyka C oznacza, że wyłącznik zadziała natychmiastowo przy prądzie zwarciowym od 5 do 10 razy większym niż jego prąd znamionowy (In). Dzięki temu zapobiega nieuzasadnionemu wyłączaniu zasilania, które mogłoby wystąpić przy uruchamianiu takich urządzeń przy użyciu zabezpieczenia typu B.

Charakterystyka D: Do zastosowań specjalnych – kiedy możesz jej potrzebować

Wyłączniki o charakterystyce D są stosowane w sytuacjach, gdzie występują urządzenia o bardzo dużych, wręcz ekstremalnych prądach rozruchowych. Dotyczy to zazwyczaj dużych silników przemysłowych, transformatorów spawalniczych, czy urządzeń o specyficznej budowie, które w momencie włączenia pobierają prąd wielokrotnie przekraczający ich prąd znamionowy. Charakterystyka D oznacza, że wyłącznik zadziała natychmiastowo przy prądzie zwarciowym od 10 do 20 razy większym niż jego prąd znamionowy (In). W typowym budownictwie jednorodzinnym wyłączniki o charakterystyce D są rzadko spotykane i stosuje się je tylko w uzasadnionych przypadkach, po dokładnej analizie potrzeb.

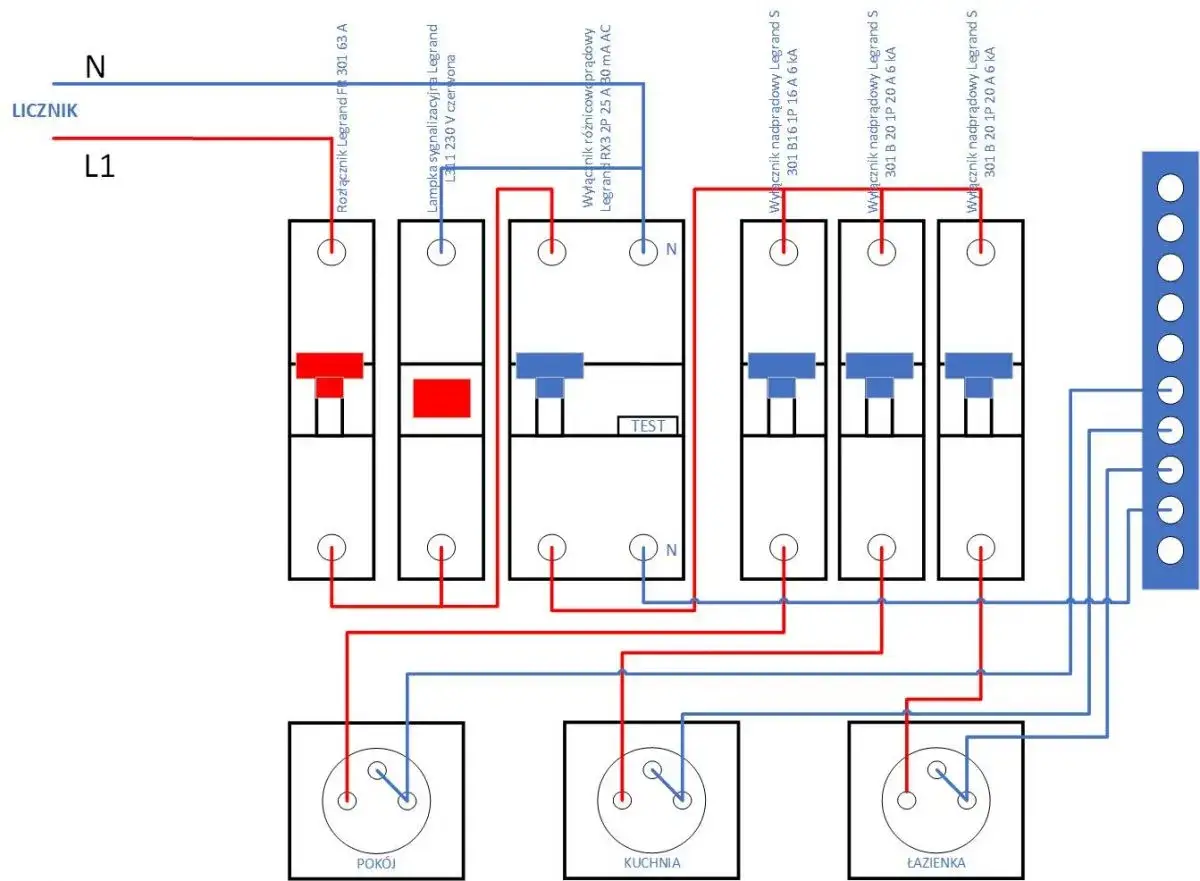

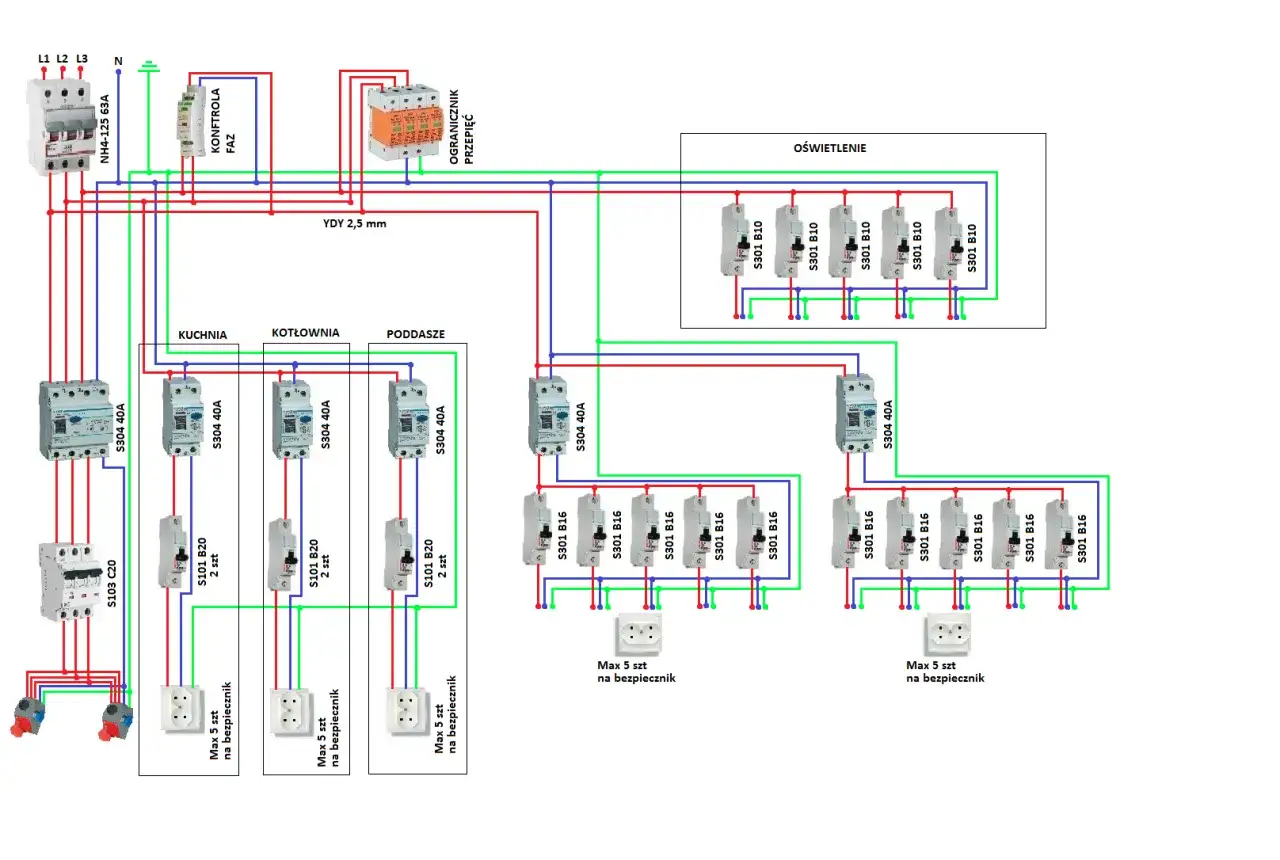

Dobór zabezpieczeń w praktyce – typowe obwody w polskim domu

Teoretyczna wiedza o doborze zabezpieczeń to jedno, ale jak to wygląda w praktyce w typowym polskim domu? Poznajmy najczęstsze przykłady, które pomogą Ci lepiej zrozumieć, jakie zabezpieczenia i przewody są standardowo stosowane w poszczególnych obwodach.

Obwód oświetleniowy: Jaki bezpiecznik i jaki przekrój przewodu to standard

Obwody oświetleniowe w domach jednorodzinnych zazwyczaj nie są mocno obciążone. Dlatego standardowo stosuje się w nich wyłączniki nadprądowe o prądzie znamionowym 10 Amperów z charakterystyką B, czyli popularne B10. Do takich obwodów wykorzystuje się przewody o przekroju 1,5 mm². Taka konfiguracja jest w zupełności wystarczająca do zasilania większości domowych systemów oświetleniowych, zarówno tradycyjnych żarówek, jak i nowoczesnych lamp LED.

Obwód gniazd ogólnego użytku: Dlaczego 16A to najczęstszy wybór

Gniazda ogólnego przeznaczenia, czyli te, do których podłączamy większość urządzeń codziennego użytku, najczęściej zabezpieczane są wyłącznikami 16 Amperów z charakterystyką B, czyli B16. Do tych obwodów stosuje się przewody o przekroju 2,5 mm². Taki dobór pozwala na podłączenie do gniazd urządzeń o większej mocy, takich jak odkurzacz, żelazko, czajnik elektryczny czy toster, bez ryzyka nieuzasadnionego wyłączania zabezpieczenia. Przewód 2,5 mm² ma odpowiednią obciążalność prądową dla zabezpieczenia 16A.

Kuchnia: Jak zabezpieczyć obwody dla piekarnika, zmywarki i czajnika

Kuchnia to pomieszczenie, w którym znajduje się wiele urządzeń o stosunkowo dużej mocy. Piekarnik elektryczny, zmywarka, czajnik elektryczny, a często także mikrofalówka czy ekspres do kawy wszystkie te urządzenia mogą pracować jednocześnie, generując znaczne obciążenie. Dlatego też, dla urządzeń o większej mocy, takich jak piekarnik czy zmywarka, zaleca się stosowanie dedykowanych, osobnych obwodów. Zabezpieczenia dla tych obwodów często mają charakterystykę C, aby uniknąć problemów z prądami rozruchowymi, a ich wartość prądowa jest dobierana indywidualnie do mocy urządzenia, zazwyczaj są to wartości rzędu C16 lub C20.

Płyta indukcyjna i gniazdo siłowe (400V): Zasady doboru zabezpieczeń trójfazowych

Nowoczesne płyty indukcyjne, piekarniki elektryczne o dużej mocy, a także niektóre urządzenia warsztatowe czy przemysłowe, wymagają zasilania trójfazowego (tzw. "siła", 400V). W takich przypadkach stosuje się inne zabezpieczenia, zazwyczaj trójbiegunowe wyłączniki nadprądowe. Dla płyt indukcyjnych i podobnych urządzeń o dużej mocy, powszechnie stosuje się zabezpieczenia o charakterystyce C, z prądem znamionowym dobranym do mocy urządzenia, często są to wartości C20 lub C25. Niezwykle ważne jest również zastosowanie odpowiednich przewodów o większym przekroju, zdolnych przenieść wymagany prąd.

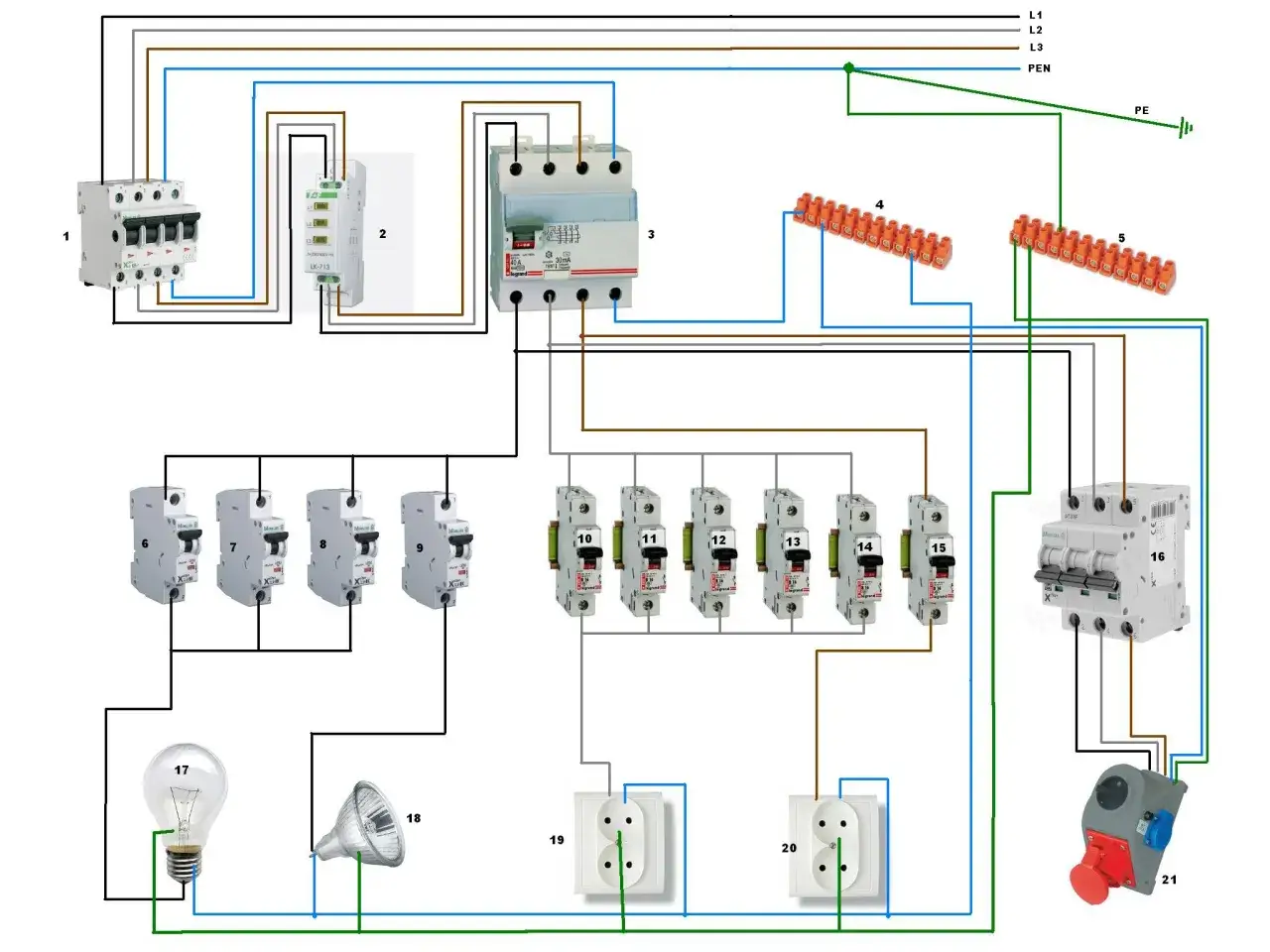

Nierozerwalna para: Jak dopasować zabezpieczenie do przekroju przewodu

Istnieje ścisła i nierozerwalna zależność między przekrojem przewodu elektrycznego a prądem znamionowym zabezpieczenia, które go chroni. Należy pamiętać, że głównym zadaniem zabezpieczenia jest ochrona przewodu przed przegrzaniem. Zbyt duże zabezpieczenie w stosunku do możliwości przewodu jest jednym z najczęstszych i najbardziej niebezpiecznych błędów w instalacjach elektrycznych. Zgodnie z normami, zabezpieczenie musi chronić przewód, spełniając warunek: In * k2 ≤ Iz, gdzie In to prąd znamionowy zabezpieczenia, k2 to współczynnik uwzględniający charakterystykę wyzwalania (dla B, C, D wynosi 1,45), a Iz to obciążalność prądowa długotrwała przewodu.

Dlaczego bezpiecznik 20A przy przewodzie 1,5 mm² to prosta droga do pożaru

Wyobraźmy sobie sytuację: mamy obwód z przewodami o przekroju 1,5 mm², które są przeznaczone do obciążeń rzędu maksymalnie 16A. Jeśli jednak z jakiegoś powodu zamontujemy tam wyłącznik nadprądowy o prądzie znamionowym 20A (np. B20), stwarzamy śmiertelne zagrożenie. W przypadku przeciążenia obwodu prądem np. 18A, przewód 1,5 mm² zacznie się przegrzewać. Jego izolacja może się stopić, co prowadzi do zwarcia. Zabezpieczenie 20A, które jest "za słabe" dla tego przewodu, nie zadziała wystarczająco szybko, aby zapobiec tej sytuacji. Przegrzany przewód może w końcu zapalić się, inicjując pożar. Dlatego tak kluczowe jest dopasowanie zabezpieczenia do przekroju przewodu.

Tabela obciążalności: Praktyczna ściągawka doboru przewodu do zabezpieczenia

Poniższa tabela przedstawia uproszczone wartości obciążalności prądowej dla najczęściej spotykanych przekrojów przewodów miedzianych w instalacjach domowych. Jest to praktyczna ściągawka, która pomoże Ci dobrać odpowiedni przekrój przewodu do planowanego zabezpieczenia.

O czym elektrycy nigdy nie zapominają? Zasada selektywności i rola zabezpieczenia przedlicznikowego

Profesjonalni elektrycy zawsze zwracają uwagę na dwa kluczowe aspekty, które zapewniają prawidłowe i bezpieczne działanie całej instalacji elektrycznej: zasadę selektywności zabezpieczeń oraz rolę zabezpieczenia przedlicznikowego. Zaniedbanie tych elementów może prowadzić do problemów z działaniem instalacji, a nawet do poważnych awarii.

Selektywność działania: Dlaczego w razie awarii ma zadziałać tylko jeden "es", a nie wszystkie

Selektywność działania zabezpieczeń to zasada, która mówi, że w przypadku wystąpienia awarii, takiej jak przeciążenie lub zwarcie, powinien zadziałać tylko ten wyłącznik nadprądowy, który jest najbliżej miejsca wystąpienia usterki. Na przykład, jeśli dojdzie do zwarcia w gniazdku w kuchni, powinien zadziałać wyłącznik zabezpieczający ten konkretny obwód kuchenny, a nie główny wyłącznik całego domu czy zabezpieczenie przedlicznikowe. Pozwala to na szybkie zlokalizowanie problemu, minimalizuje przerwy w dostawie prądu do pozostałych części budynku i zapobiega niepotrzebnemu wyłączaniu całej instalacji. Zaprojektowanie selektywnej instalacji wymaga starannego doboru zabezpieczeń o odpowiednich charakterystykach i wartościach prądowych.

Zabezpieczenie przedlicznikowe a moc przyłączeniowa – jak jedno wpływa na drugie

Zabezpieczenie przedlicznikowe, często nazywane również głównym bezpiecznikiem lub zabezpieczeniem głównym, znajduje się zazwyczaj w skrzynce pomiarowej, przed główną rozdzielnicą elektryczną w domu. Jego wartość jest określona w umowie z dostawcą energii elektrycznej i stanowi limit maksymalnej mocy, jaką można pobierać z sieci w całym budynku. Wszystkie zabezpieczenia znajdujące się wewnątrz instalacji domowej muszą być skoordynowane z tym zabezpieczeniem przedlicznikowym. Oznacza to, że suma prądów pobieranych przez wszystkie obwody nie może przekroczyć mocy przyłączeniowej, a zabezpieczenia wewnątrz instalacji muszą być tak dobrane, aby w przypadku przeciążenia całej instalacji, najpierw zadziałało zabezpieczenie przedlicznikowe, a dopiero potem zabezpieczenia poszczególnych obwodów (jeśli awaria dotyczy tylko części instalacji).

Najczęstsze błędy przy doborze zabezpieczeń – sprawdź, czy ich nie popełniasz

Nawet najlepsze intencje mogą prowadzić do błędów, zwłaszcza gdy w grę wchodzi skomplikowana technika. W przypadku zabezpieczeń prądowych, niektóre pomyłki zdarzają się częściej niż inne, a ich konsekwencje mogą być bardzo poważne. Oto najczęściej popełniane błędy, na które warto zwrócić uwagę:

Błąd nr 1: Montowanie "mocniejszego" bezpiecznika, "bo stary wybijał"

To klasyczny i niezwykle niebezpieczny błąd. Gdy wyłącznik nadprądowy zaczyna często wyłączać zasilanie, pierwszą pokusą jest wymiana go na "mocniejszy", czyli o wyższym prądzie znamionowym. Zanim jednak podejmiemy taką decyzję, należy bezwzględnie ustalić przyczynę problemu. Może to być przeciążenie obwodu spowodowane podłączeniem zbyt wielu urządzeń, zwarcie w jednym z urządzeń, uszkodzony przewód, a nawet wadliwy wyłącznik. Wymiana zabezpieczenia na mocniejsze bez zdiagnozowania problemu jest jak jazda samochodem z zepsutymi hamulcami po prostu czekamy na katastrofę. Przewody mogą się przegrzewać, izolacja topić, a ryzyko pożaru drastycznie wzrasta, ponieważ nowe, mocniejsze zabezpieczenie nie zadziała na czas.

Błąd nr 2: Ignorowanie charakterystyki wyzwalania (np. typ B do silnika)

Kolejnym częstym błędem jest stosowanie niewłaściwej charakterystyki wyzwalania wyłącznika nadprądowego. Na przykład, użycie wyłącznika o charakterystyce B (który zadziała przy 3-5 krotności prądu znamionowego) do zabezpieczenia urządzenia z silnikiem, które podczas rozruchu pobiera prąd wielokrotnie wyższy, niemal na pewno spowoduje nieuzasadnione wyłączanie zasilania. Z drugiej strony, stosowanie zbyt "delikatnej" charakterystyki do urządzeń o dużych prądach rozruchowych może nie zapewnić odpowiedniej ochrony. Kluczowe jest dopasowanie charakterystyki (B, C, a rzadziej D) do typu urządzenia podłączonego do danego obwodu.

Przeczytaj również: Bezpiecznik elektryczny: Jak chronić instalację przed niebezpiecznymi awariami?

Błąd nr 3: Brak osobnych obwodów dla urządzeń o dużej mocy

Wiele osób popełnia błąd, podłączając urządzenia o dużej mocy, takie jak płyta indukcyjna, piekarnik elektryczny, zmywarka czy przepływowy podgrzewacz wody, do tych samych obwodów, co inne, mniej energochłonne urządzenia. Prowadzi to do stałego przeciążania obwodów, częstego wyłączania zabezpieczeń i skraca żywotność instalacji. Te urządzenia wymagają dedykowanych, osobnych obwodów elektrycznych, zabezpieczonych odpowiednio dobranymi wyłącznikami nadprądowymi i różnicowoprądowymi, z przewodami o odpowiednim przekroju. Tylko w ten sposób można zapewnić ich bezpieczne i stabilne działanie.

Podsumowanie i rekomendacje dla bezpiecznej instalacji

Prawidłowy dobór zabezpieczeń prądowych to proces, który wymaga zrozumienia kilku kluczowych zasad: obliczenia prądu obciążenia, dopasowania prądu znamionowego zabezpieczenia do prądu obciążenia, uwzględnienia charakterystyki wyzwalania oraz dopasowania zabezpieczenia do przekroju przewodu. Pamiętajmy, że bezpieczeństwo naszej instalacji elektrycznej, a co za tym idzie, bezpieczeństwo nasze i naszego mienia, zależy od starannego planowania i prawidłowego doboru każdego elementu. Zawsze warto poświęcić czas na dokładne zapoznanie się z tymi zagadnieniami. W przypadku jakichkolwiek wątpliwości, skomplikowanych instalacji lub gdy nie jesteś pewien, jak postąpić, zawsze najbezpieczniejszym rozwiązaniem jest konsultacja z wykwalifikowanym i doświadczonym elektrykiem. Profesjonalista pomoże uniknąć błędów i zapewni, że Twoja instalacja będzie działać bezpiecznie i niezawodnie przez lata.
