Jedna liczba na obudowie rozdzielnicy potrafi dać złudne poczucie prostoty. C16 brzmi jak prosta odpowiedź na pytanie o moc, a jednak ten sam symbol mówi tylko część prawdy o obwodzie, przewodach i rodzaju odbiorników. Przy napięciu 230 V wychodzi około 3,68 kW, ale charakter obciążenia i sposób pracy instalacji potrafią zmienić bezpieczny wynik.
C16 przy 230 V daje około 3,68 kW, ale obciążenie i rodzaj obwodu zmieniają realny limit
- C16 oznacza prąd znamionowy 16 A i charakterystykę C, a nie uniwersalny limit mocy dla każdego odbiornika.
- Obliczenie 230 V × 16 A daje 3680 W, czyli około 3,68 kW dla obciążenia zbliżonego do rezystancyjnego.
- W układzie trójfazowym z równym obciążeniem ten sam typ zabezpieczenia może odpowiadać mocy rzędu 11 kW, jeśli obwód jest tak zaprojektowany.
- Charakterystyka C lepiej znosi krótkie skoki prądu niż B, dlatego częściej pasuje do silników, kompresorów i elektronarzędzi.
- W materiałach URE napięcie znamionowe polskiej sieci niskiego napięcia odpowiada 230/400 V i 50 Hz.
Ile mocy daje bezpiecznik C16 przy 230 V?
C16 przy 230 V daje około 3,68 kW, ale tylko dla obciążenia w rodzaju prostych grzałek i przy poprawnie dobranym obwodzie. W polskich sieciach niskiego napięcia obecne parametry 230/400 V i 50 Hz opisują materiały URE, więc taki punkt odniesienia jest dziś właściwy. Sama litera C mówi jeszcze o zachowaniu zabezpieczenia przy skokach prądu, dlatego to nie jest zwykła liczba watów na obudowie.
Skąd bierze się 3,68 kW
Rachunek jest prosty: P = U × I. Dla 230 V i 16 A wychodzi 3680 W, czyli 3,68 kW, a po zaokrągleniu często mówi się o około 3,6 kW. To jednak punkt startowy, nie obietnica stałego zasilania pełną mocą przez wiele godzin.
| Przykład | Wzór | Wynik | Znaczenie |
|---|---|---|---|
| Obciążenie rezystancyjne | 230 × 16 | 3,68 kW | Najprostszy punkt odniesienia |
| Obciążenie z zapasem | 230 × 16 × 0,85 | 3,13 kW | Bezpieczniejsza strefa pracy dla dłuższych cykli |
| Układ trójfazowy równomierny | 3 × 230 × 16 | 11,04 kW | Inna skala przy rozdziale mocy na trzy fazy |
Różnica między 3,68 kW a 3,6 kW wydaje się niewielka, lecz w instalacji liczą się także temperatura, długość przewodu, sposób ułożenia i to, że wiele urządzeń nie pobiera mocy równo. Silnik kompresora, pompa czy elektronarzędzia potrafią przez kilka sekund żądać znacznie więcej prądu niż wynika z samej tabliczki znamionowej. Dlatego obwód ocenia się nie tylko przez mnożenie, ale przez cały scenariusz pracy.
Zapamiętaj: 3,68 kW to wynik arytmetyczny dla 230 V i 16 A, a nie gwarancja, że obwód będzie tak obciążany godzinami bez wyłączenia.
Dlaczego 3,68 kW i 3,6 kW to nie to samo
Zaokrąglenie do 3,6 kW bywa wygodne w rozmowie, ale przy doborze obwodu lepiej widzieć pełny wynik. 80 W różnicy nie robi spektakularnego wrażenia, lecz przy kilku urządzeniach w kuchni albo warsztacie staje się dodatkowym marginesem, który znika bardzo szybko. Jeśli do tego dochodzą długie przewody i wyższa temperatura otoczenia, praktyczny limit bywa niższy od prostego rachunku.
W obwodzie z obciążeniem ciągłym liczy się nie tylko moc chwilowa, ale też czas pracy. Czajnik, piekarnik i zmywarka nie zachowują się identycznie, choć na tabliczkach potrafią wyglądać podobnie. Jedne urządzenia grzeją niemal bez przerwy, inne pobierają prąd impulsowo, a jeszcze inne startują z dużo większym zapotrzebowaniem niż później pracują.
W praktyce: jeśli obwód ma obsługiwać kilka urządzeń naraz, zostawienie marginesu jest rozsądniejsze niż opieranie się wyłącznie na pełnych 3,68 kW.
Czy C16 znaczy to samo w jednofazie i trójfazie?
Nie. W jednofazie mówisz o około 3,68 kW, a w trójfazie równomiernie obciążonej moc rośnie wielokrotnie. W standardzie IEC/EN 60898-1 charakterystyka C obejmuje zwykle zakres 5...10 × In, a B niższy próg 3...5 × In. Samo oznaczenie C16 nie mówi więc jeszcze, czy chodzi o prosty obwód gniazdowy, czy o linię zasilającą większy zestaw urządzeń.
Jedna faza
W jednofazie C16 ma najprostsze znaczenie: prąd do 16 A przy napięciu 230 V. To wystarcza dla wielu odbiorników grzejnych i części sprzętów AGD, ale tylko wtedy, gdy nie ma skumulowanych startów i gdy przewód, sposób prowadzenia oraz warunki pracy instalacji są poprawne. Jeśli w tym samym czasie uruchamiają się kilka urządzeń, granica jest osiągana szybciej, niż sugeruje pojedyncza etykieta mocy.
Trzy fazy
W układzie trójfazowym nie sumuje się po prostu 230 V × 16 A dla jednej fazy i nie zakłada, że to pełna odpowiedź dla całego obwodu. Przy równym obciążeniu trzech faz oraz współczynniku mocy bliskim 1 wychodzi około 11,0 kW. To nadal oznacza 16 A na każdej fazie, a nie 48 A na jednej żyłce. Właśnie dlatego ten sam symbol może prowadzić do bardzo różnych wyników, zależnie od sposobu zasilania.
Obciążenia mieszane
Najwięcej zamieszania robią obwody, które zasilają różne odbiorniki naraz. Płyta grzewcza, czajnik, ekspres i zmywarka potrafią tworzyć zupełnie inną sytuację niż jeden grzejnik oporowy, bo część urządzeń działa cyklicznie, część pobiera moc skokowo, a część ma silnik lub elektronikę z impulsowym poborem prądu. Wtedy sam nominalny wynik 3,68 kW przestaje wystarczać jako jedyne kryterium.
Uwaga: trzy fazy nie podnoszą limitu jednej fazy do 48 A. Każda faza nadal ma własne 16 A, a nierówny rozkład obciążenia potrafi szybko ujawnić błąd projektu.

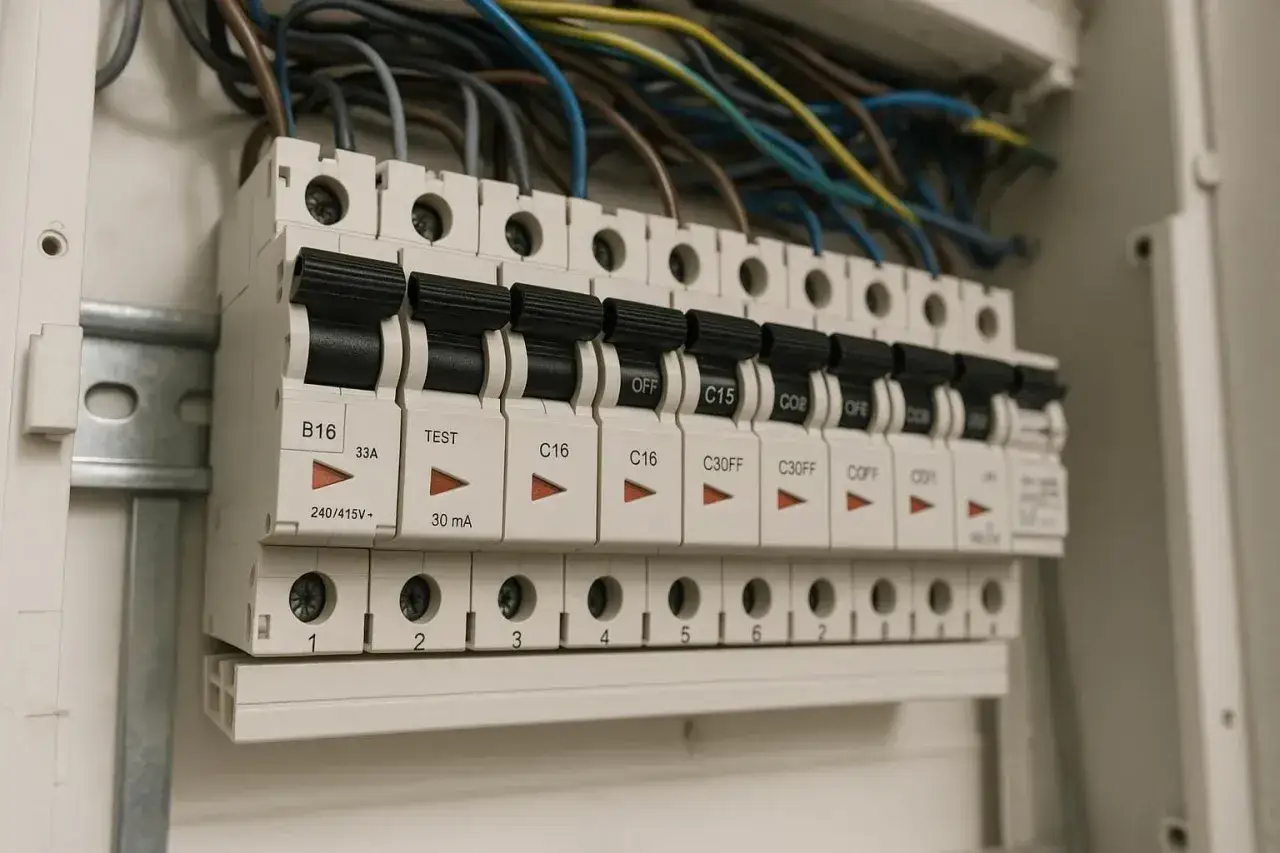

C16 czy B16 i D16 w instalacji domowej?
C16 jest środkiem pośrednim między B16 i D16. W domu najlepiej sprawdza się tam, gdzie pojawiają się umiarkowane prądy rozruchowe, a nie czysto oporowe, spokojne obciążenie. W praktyce wybór między tymi charakterystykami częściej zależy od zachowania urządzeń niż od samej mocy w watach.
| Charakterystyka | Zadziałanie magnetyczne | Typowe zastosowanie | Ryzyko fałszywych wyłączeń |
|---|---|---|---|
| B16 | 3...5 × In | Obwody o niewielkich prądach rozruchowych, oświetlenie, typowe gniazda | Niższe przy spokojnych odbiornikach, wyższe przy silnikach |
| C16 | 5...10 × In | Urządzenia z umiarkowanym rozruchem, garaż, warsztat, część AGD | Średnie, zwykle mniejsze niż przy B16 |
| D16 | 10...20 × In | Silne rozruchy, środowisko przemysłowe, specjalne aplikacje | Najmniejsze przy starcie, ale wymaga pewnego projektu obwodu |
W zestawieniu zgodnym z charakterystyką opisową odwołującą się do IEC/EN 60898-1 C16 toleruje krótkie skoki lepiej niż B16, ale nie oznacza to, że każde urządzenie o mocy bliskiej 3,68 kW będzie pracowało bezproblemowo. Jeśli obwód ma zasilać kompresor, pompę, bramę garażową albo narzędzia z silnikiem, C16 często wypada lepiej niż B16. Jeśli chodzi o zwykłe, spokojne obciążenia, B16 bywa bardziej czuły i lepiej dopasowany do gniazd i oświetlenia.
Gdzie C16 pasuje najlepiej
C16 dobrze sprawdza się tam, gdzie urządzenia mają krótki, ale wyraźny rozruch. Garaż, warsztat, piwnica z pompą albo obwód z elektronarzędziami to miejsca, w których zbyt czułe zabezpieczenie potrafi być bardziej problemem niż pomocą. C16 daje wtedy trochę przestrzeni na start, ale nadal chroni przewód przed przeciążeniem i zwarciem.
Dlaczego D16 rzadziej trafia do domu
D16 jest jeszcze bardziej tolerancyjny na rozruch, więc w domu zwykle pojawia się rzadziej. Gdy obwód nie ma odpowiednio niskiej impedancji pętli zwarcia albo nie został zaprojektowany z myślą o większych prądach zwarciowych, zbyt „twarda” charakterystyka może utrudnić skuteczne wyłączenie. Dlatego w zwykłym mieszkaniu D16 nie jest automatycznym ulepszeniem, tylko wariantem do konkretnego, policzonego zastosowania.
Przeczytaj również: Bezpiecznik B16 a C16 kluczowe różnice, zastosowanie i konsekwencje wyboru
W praktyce: jeśli urządzenie ma silnik albo sprężarkę, C16 zwykle wybacza więcej przy starcie niż B16, ale nie rozwiązuje problemu źle dobranego przewodu.
Kiedy C16 nie wystarcza mimo poprawnego obliczenia?
Najczęściej wtedy, gdy moc katalogowa wygląda dobrze, ale obwód dostaje krótkie skoki prądu albo pracuje zbyt długo blisko granicy. Sama matematyka z tabliczki znamionowej nie pokazuje wszystkiego, bo zabezpieczenie reaguje na prąd i czas, a nie tylko na sumę watów. Właśnie tu pojawiają się najczęstsze rozbieżności między „na papierze” a realną pracą instalacji.
Prądy rozruchowe i chwilowe skoki
Kompresor, pompa hydroforowa, piła, odkurzacz warsztatowy czy silnik bramy mogą przez chwilę pobierać kilka razy więcej prądu niż później w normalnej pracy. Charakterystyka C lepiej znosi takie impulsy, ale nie działa cudów, gdy rozruchy są zbyt częste albo zbyt ciężkie. Wtedy obwód może wyłączać się mimo tego, że średnia moc wydaje się bezpieczna.
Długi przewód i spadek napięcia
Przy długim obwodzie, szczególnie prowadzącym do garażu, warsztatu albo altany, spadek napięcia zwiększa straty i potrafi pogorszyć pracę odbiorników. C16 nie rozwiązuje problemu źle dobranego przekroju żyły, bo chroni przewód, a nie „honoruje” każdej mocy, którą chcesz do niego dołożyć. Jeżeli przewód jest za cienki albo trasa za długa, bezpieczny limit spada szybciej niż pokazuje sam wzór.
Zbyt wiele odbiorników na jednym obwodzie
Najbardziej zdradliwe są sytuacje, w których kilka sprzętów działa naraz, choć każdy z osobna wygląda niewinnie. Czajnik 2,2 kW, mikrofalówka 1,0 kW i ekspres 1,4 kW dają razem 4,6 kW, czyli już wyraźnie więcej niż pojedynczy C16 przy 230 V. Taki układ może działać przez chwilę, ale nie jest rozsądnym scenariuszem dla jednego obwodu gniazdowego.
Zapamiętaj: jeśli C16 wyłącza się regularnie, problemem bywa nie sam bezpiecznik, tylko suma odbiorników, rozruch albo zły stan przewodów.
Przeczytaj również: Bezpiecznik C16 w garażu - praktyczny poradnik i wybór urządzeń
Jak sprawdzić, czy obwód jest dobrany rozsądnie?
Najprościej przechodzisz od urządzeń, przez kabel, aż po zabezpieczenie i ochronę różnicowoprądową. To podejście szybciej pokazuje realny problem niż samo pytanie o moc C16. Taki przegląd pozwala zobaczyć, czy obwód jest przeciążany, czy może potrzebuje innego typu zabezpieczenia albo osobnej linii.
Lista szybkiej kontroli
- Sprawdź odbiorniki i wypisz urządzenia, które pracują jednocześnie, nie tylko te, które są podłączone do gniazdek.
- Rozróżnij fazy i ustal, czy obwód jest jednofazowy, czy trójfazowy.
- Oceń charakter pracy i sprawdź, czy dominują grzałki, silniki, elektronika czy mieszane obciążenie.
- Zweryfikuj przewód i jego przekrój, długość oraz sposób prowadzenia w ścianie, peszlu lub korytku.
- Dobierz charakterystykę tak, aby zabezpieczenie reagowało na realne warunki, a nie tylko na katalogowy nominał.
Jakie zabezpieczenie uzupełniające pomaga
W publikacji SEP o kontroli instalacji pokazano obwód gniazd wtykowych z wyłącznikiem nadprądowym C16 oraz wyłącznikiem różnicowoprądowym typu A o IΔn = 30 mA. To ważny sygnał praktyczny: samo C16 nie zamyka tematu bezpieczeństwa, bo wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, a RCD dopełnia ochrony przy uszkodzeniu izolacji. Taki duet częściej pojawia się w rozsądnie zaprojektowanych instalacjach niż pojedyncze zabezpieczenie traktowane jako rozwiązanie na wszystko.
Kiedy wezwać elektryka
Jeśli obwód jest stary, aluminiowy, nieopisany albo często wyłącza się bez jasnej przyczyny, samodzielne podnoszenie wartości zabezpieczenia jest złą drogą. Potrzebne są pomiary impedancji pętli zwarcia, ocena przekroju przewodów i sprawdzenie, czy instalacja w ogóle nadaje się do wybranego obciążenia. W takich sytuacjach decyzja oparta wyłącznie na liczbie 16 A jest zbyt płytka, bo nie obejmuje rzeczywistego stanu linii.
Uwaga: bezpiecznik większy „żeby nie wybijało” nie rozwiązuje problemu, jeśli źródłem kłopotu jest przewód, rozruch albo przeciążony obwód.
C16 jest dobrym punktem odniesienia, ale o bezpieczeństwie decyduje dopiero cały obwód, a nie sama liczba 16 A.
