Gdzie są bezpieczniki w Audi A4 B7? Sprawdź lokalizację i uniknij problemów!

W Audi A4 B7 największy problem zwykle nie polega na samej awarii, lecz na tym, że bezpieczniki nie są w jednym miejscu. Jedna skrzynka siedzi przy desce rozdzielczej, druga pod maską, a obok nich pracują jeszcze bloki przekaźników i główny bezpiecznik zasilania. Dzięki temu łatwo szukać usterki w złym module, zwłaszcza gdy znikają tylko pojedyncze odbiorniki.

Gdzie dokładnie są bezpieczniki w Audi A4 B7?

Bezpieczniki w Audi A4 B7 są w kabinie po lewej stronie deski oraz w komorze silnika po prawej. Tak opisują układ zarówno polskie poradniki, jak i nowsze zestawienia schematów dla tej generacji, w tym AUTODOC oraz autobezpieczniki.pl. W praktyce pierwszy ruch to otwarcie drzwi kierowcy i zdjęcie bocznej osłony deski, a dopiero potem sprawdzanie opisu na pokrywie albo w instrukcji. W B7 ważne jest też to, że w kabinie nie ma jednego „magicznego” panelu do wszystkich problemów, bo część funkcji siedzi w blokach pomocniczych i przekaźnikach.

Skrzynka w kabinie

Po otwarciu lewych drzwi widać boczną osłonę deski rozdzielczej; po jej zdjęciu pojawia się główny panel bezpieczników. W opisie publikowanym przez autobezpieczniki.pl ten dostęp jest pokazany bardzo prosto: drzwi kierowcy, boczna osłona, panel za nią. To właśnie tam najczęściej trafiają obwody wnętrza, komfortu i diagnostyki, więc przy problemach z climatroniciem, oświetleniem strefowym albo gniazdem 12 V warto zacząć właśnie od tego miejsca.

W praktyce warto myśleć o tej skrzynce jak o centrum codziennych odbiorników. Na listach przypisań pojawiają się m.in. klimatyzacja, oświetlenie przy nogach, podgrzewanie dysz spryskiwaczy, zasilanie złącza diagnostycznego, czujniki jakości powietrza, ABS, wspomaganie układu hamulcowego oraz układy szyb i rolet. To dlatego jedna przepalona pozycja potrafi wyłączyć drobiazg, a niekiedy sprawia wrażenie awarii kilku systemów naraz.

Uwaga: Na starych pokrywach opisy potrafią być starte, a zamienione wkłady nie zawsze zgadzają się z tym, co ktoś wpisał w internecie. Jeśli schemat na klapce jest nieczytelny, bezpieczniej oprzeć się na numerze, amperażu i instrukcji auta niż na samym kolorze.

Skrzynka pod maską

Drugie ważne miejsce to prawa strona komory silnika, pod osłoną w rejonie ECU i TCM. W nowszych opisach tej generacji to właśnie tam wskazywany jest under-bonnet fuse box, czyli blok podmaskowy, który przejmuje obwody wymagające krótszej drogi zasilania albo większego zabezpieczenia. Jeśli gaśnie wentylator chłodnicy, zasilanie pompy paliwa albo nie startuje wybrany obwód silnikowy, szukanie kończy się dużo częściej tutaj niż w kabinie.

Ten punkt bywa mylący, bo na pierwszy rzut oka wygląda jak zwykła plastikowa osłona przy podszybiu. W rzeczywistości układ w Audi A4 B7 jest rozproszony: panel w kabinie odpowiada za komfort i część diagnostyki, a komora silnika za obwody bardziej „robocze”. Właśnie dlatego ta sama usterka może mieć inne źródło niż sugeruje ogólny opis modelu z forum lub krótkiego filmu.

Przekaźniki i główny bezpiecznik

Na schemacie opartym o instrukcję obsługi StartMyCar dla tej generacji widać trzy różne strefy bezpieczników: panel w kabinie, blok przekaźników i dodatkowy panel 9-pozycyjny. To ważny trop, bo nie każdy problem rozwiązuje pojedyncza wkładka w głównej skrzynce. Część objawów siedzi w przekaźniku, a nie w bezpieczniku, więc warto patrzeć na cały obwód, nie tylko na jeden element.

Najmocniejszy element ochronny opisuje fuse-box.info: główny bezpiecznik S88 ma 150 A i jest zamontowany na dodatnim biegunie akumulatora, który znajduje się po prawej stronie komory silnika. To nie jest wkład, który sprawdza się „przy okazji”, tylko punkt, do którego dochodzi się wtedy, gdy auto traci większą część zasilania albo pojawiają się objawy przypominające poważną przerwę w instalacji.

Jeśli lokalizacja jest już jasna, następny krok to odczytanie amperażu i dopasowanie go do objawu.

Jak sprawdzić i wymienić bezpiecznik bez pomyłki?

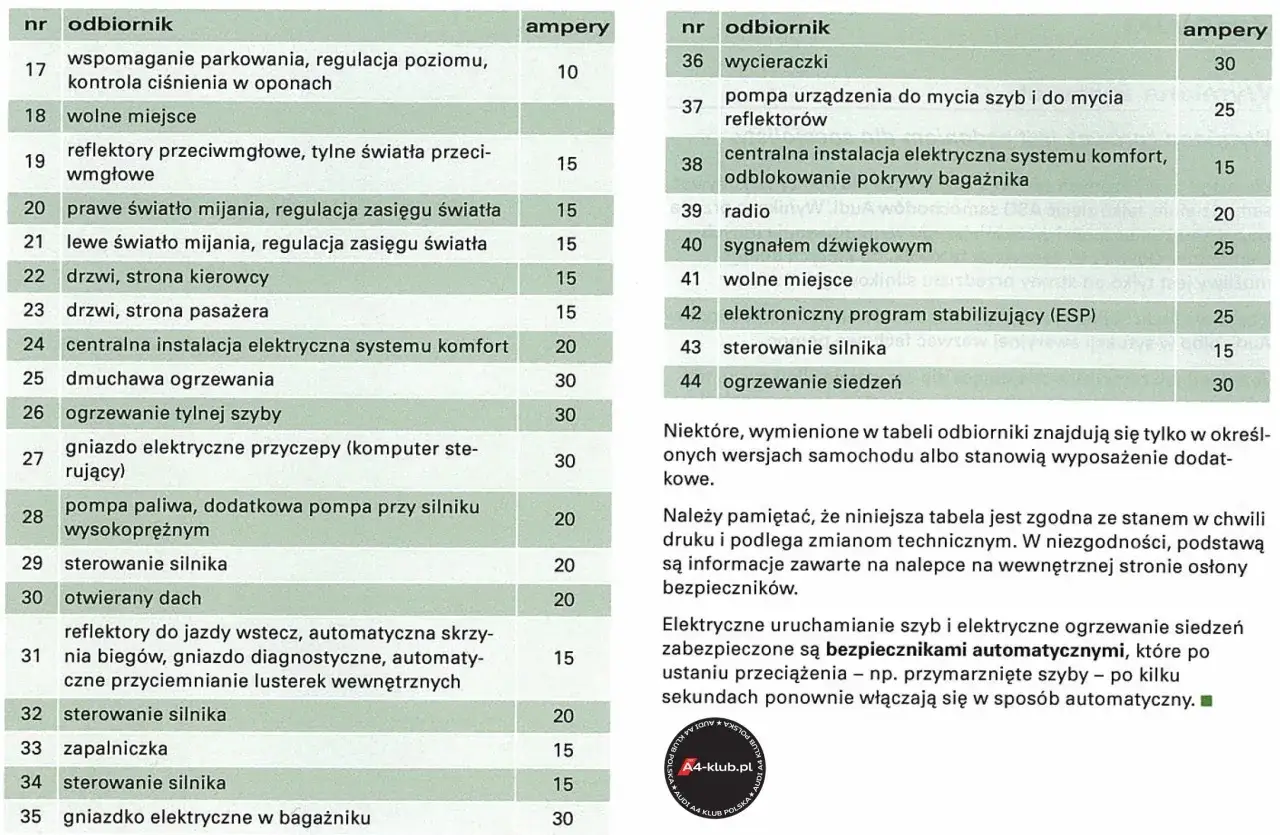

Najbezpieczniej sprawdzasz bezpiecznik po numerze, amperażu i kolorze, a wymieniasz go wyłącznie na wkład o takim samym prądzie. W schematach dla Audi A4 spotyka się standardowe kolory: brązowy 7,5 A, czerwony 10 A, niebieski 15 A, żółty 20 A, biały 25 A i zielony 30 A. Taki zapis jest wygodny, ale nie zastępuje opisu na pokrywie, bo w starszych autach różne opcje wyposażenia zmieniają przypisanie obwodów.

Żeby nie zgadywać, najpierw wyłącz zapłon i odczekaj chwilę, potem porównaj objaw z opisem obwodu. Jeśli wątpliwości zostają, wyjmij tylko jeden wkład naraz, obejrzyj przerwany mostek i odłóż go dokładnie w to samo miejsce, albo oznacz sobie pozycję zdjęciem telefonu. Po wymianie sprawdź, czy ten sam bezpiecznik nie nagrzewa się ponownie; powtarzające się przepalanie oznacza zwykle zwarcie lub przeciążenie, a nie „zły egzemplarz bezpiecznika”.

Zapamiętaj: Bezpiecznik o większym amperażu nie rozwiązuje problemu, tylko odkłada go dalej. W samochodzie z elektroniką to najprostsza droga do uszkodzenia wiązki albo modułu, który miał zostać chroniony.

Kiedy kolor pomaga, a kiedy myli

Kolor pomaga tylko wtedy, gdy masz do czynienia ze standardowym wkładem blade. W praktyce liczby są ważniejsze niż odcień plastiku, bo po latach obudowa potrafi wyblaknąć, a ktoś wcześniej mógł włożyć wkład z nieczytelną etykietą. Multimetr lub próbnik dają pewniejszą odpowiedź niż szybkie „na oko”, zwłaszcza gdy problem dotyczy prądu, który pojawia się tylko po włączeniu konkretnej funkcji.

Jeżeli masz przed sobą schemat, patrz najpierw na numer pozycji, potem na amperaż, a dopiero później na opis. Ten porządek oszczędza czas, bo przy starszych egzemplarzach opis na pokrywie bywa starty, a w samej instalacji mogą już siedzieć zamienniki. Dzięki temu zamiast szukać „tego jednego czerwonego bezpiecznika”, łatwiej zidentyfikować właściwy obwód i sprawdzić, czy problem leży w zasilaniu, czy dalej w odbiorniku.

Które obwody w Audi A4 B7 mają własne zabezpieczenia?

Najczęściej osobne wkłady mają klimatyzacja, oświetlenie wnętrza, spryskiwacze, wentylator chłodnicy, ABS, pompa paliwa i gniazda zasilania. W diagramach dla tej generacji widać, że panel kabiny obsługuje wiele komfortowych i diagnostycznych odbiorników, a panel przekaźników przejmuje elementy o wyższym obciążeniu. To dlatego jedna awaria może dotyczyć tylko jednego obwodu, a inna od razu wyłącza kilka pozornie niezwiązanych funkcji.

Klimat i komfort

Jeżeli przestaje działać climatronic, lampki przy nogach, podświetlenie wnętrza albo roleta tylnej szyby, pierwszy trop zwykle prowadzi do panelu w kabinie. W schematach przypisań pojawiają się m.in. jednostka sterująca klimatyzacją, lampki w footwellach, podgrzewanie dysz spryskiwaczy, czujnik jakości powietrza oraz moduły komfortu. To dobry sygnał, że nie wszystkie objawy znikają po wymianie jednego elementu, bo część obwodów dzieli zasilanie z innymi odbiornikami.

W praktyce te usterki lubią się nakładać. Gdy pada zasilanie klimatyzacji, równocześnie może zniknąć kilka drobnych funkcji, które nie wyglądają na powiązane. Przy starszym aucie nie chodzi jednak o „złe szczęście”, tylko o wspólny punkt zasilania albo o styk, który po latach ma już większy opór niż fabrycznie.

• Climatronic gdy panel nie startuje albo gaśnie po chwili.
• Oświetlenie wnętrza gdy nie działają lampki w footwellach lub schowku.
• Spryskiwacze gdy nie grzeją dysze w chłodzie.

W praktyce: Gdy gaśnie kilka systemów naraz, nie zaczynaj od losowej wymiany wkładów. Najpierw sprawdź, które funkcje zniknęły razem, bo to zwykle wskazuje wspólny punkt zasilania.

Napęd i bezpieczeństwo

Jeśli przestaje działać ABS, wspomaganie kierownicy, pompa paliwa albo zasilanie wtrysku, szukanie trzeba przenieść dalej niż panel wnętrza. Na listach przypisań pojawiają się m.in. ABS, złącze diagnostyczne, włącznik świateł stopu, sterowanie pompą paliwa i przekaźnik wentylatora chłodnicy. To obszar, w którym pomyłka kosztuje czas, bo podobny objaw może dać zarówno bezpiecznik, jak i przekaźnik, czujnik albo utleniona wtyczka.

Właśnie tutaj ważne staje się rozróżnienie między bezpiecznikiem a modułem pomocniczym. Część osób widzi brak działania wentylatora i od razu wymienia wkład, ale problem bywa po stronie przekaźnika albo samego silnika wentylatora. Wtedy nowy bezpiecznik działa tylko chwilę, a później sytuacja wraca dokładnie tak samo jak wcześniej.

Wersje nadwozia i wyposażenia

Sedan, Avant i Cabriolet mogą korzystać z tego samego bazowego układu, ale wyposażenie zmienia przypisanie pozycji. Na schematach dla B7 pojawiają się obwody rolet tylnej szyby, foteli z regulacją elektryczną, haka holowniczego, czujników parkowania i telefonu, więc dwa egzemplarze wyglądające identycznie z zewnątrz nie muszą mieć takiej samej listy zabezpieczeń. To właśnie dlatego opis na pokrywie albo w instrukcji ma większą wartość niż uniwersalna rozpiska z forum.

W starszych autach różnice wynikają też z rynku i wcześniejszych napraw. Jedna wersja mogła wyjechać z bogatszym pakietem elektryki, druga z prostszym wyposażeniem, a trzecia dostała później alarm, radio lub hak. Z tego powodu dobrze jest łączyć dwa tropy naraz: numer pozycji z tabliczki i faktyczny objaw w aucie.

Kiedy problem nie leży w bezpieczniku?

Jeśli nowy bezpiecznik przepala się ponownie albo obwód dalej milczy, problem zwykle siedzi w zwarciu, przekaźniku, wtyczce albo module sterującym. W Audi A4 B7 to szczególnie ważne, bo obok panelu w kabinie pracują jeszcze bloki pomocnicze, a część układów ma własne zabezpieczenia w komorze silnika. Sam wkład jest więc tylko pierwszym sprawdzanym ogniwem, nie końcem diagnostyki.

Gdy winny jest obwód, nie wkład

Jeżeli bezpiecznik przepala się natychmiast po włączeniu danej funkcji, trop prowadzi do zwarcia w przewodzie, uszkodzonego silniczka albo zapieczonego odbiornika. Jeżeli pali się po kilku minutach, częściej chodzi o przeciążenie, słaby styk, utlenioną kostkę lub element, który pobiera za duży prąd pod obciążeniem. W komorze silnika dodatkowym problemem bywa wilgoć po nieszczelnej osłonie, bo korozja na stykach potrafi udawać klasyczną awarię bezpiecznika.

W praktyce najłatwiej wpaść w pułapkę wtedy, gdy objaw jest „miękki”, czyli nie wyłącza wszystkiego od razu. Chwilowe zaniki, niestabilne działanie lub dziwne zachowanie po deszczu częściej wskazują na styk niż na sam wkład. Wtedy sens ma nie tylko wymiana bezpiecznika, ale też obejrzenie kostek, przewodów i miejsca, w którym wiązka przechodzi przez ruchome elementy karoserii.

Gdy ktoś już wcześniej naprawiał auto

Po wcześniejszych naprawach elektrycznych schemat w aucie może nie odpowiadać opisowi z internetu. Zdarza się podmieniony panel, brak oryginalnej pokrywy, dodatkowy alarm, radio z adapterem albo hak dołożony poza fabryką, a każdy z tych elementów może dorzucić własne zabezpieczenie. W takiej sytuacji szukanie po samym modelu prowadzi na skróty, ale nie do właściwego miejsca; lepiej porównać numer wkładu, amperaż i rzeczywisty przebieg wiązki.

Jeżeli auto ma już historię przeróbek, schemat fabryczny trzeba traktować jako punkt wyjścia, a nie święty zapis. Najwięcej czasu oszczędza wtedy spokojne sprawdzenie, czy zasilanie nie zostało przejęte przez dokładkę z rynku wtórnego. To prosta różnica, ale właśnie ona często tłumaczy, dlaczego ktoś wymienia poprawny bezpiecznik, a usterka nie znika.

Uwaga: Przy starszych egzemplarzach nie zakładaj, że każda rozpiska z sieci pasuje do każdego auta. Różnice w wyposażeniu, rynku i wcześniejszych przeróbkach potrafią zmienić nie tylko numer, ale też lokalizację bezpiecznika.

Jak szukać konkretnego bezpiecznika, gdy nie ma czytelnej legendy?

Najpierw identyfikujesz objaw, potem miejsce, a dopiero na końcu numer wkładki. To oszczędza czas, bo w B7 ten sam symptom może wynikać z obwodu w kabinie, zasilania pod maską albo przekaźnika ukrytego pod deską. Jeśli osłona jest nieczytelna, zdjęcie jej telefonem, porównanie z instrukcją i sprawdzenie opisu po numerze dają pewniejszy trop niż losowe wyciąganie wkładek.

Od objawu do obwodu

Brak gniazda 12 V prowadzi zwykle do panelu w kabinie, zanik wentylatora chłodnicy do obszaru pod maską, a problemy z diagnostyką do sekcji odpowiedzialnej za złącze OBD. Brak świateł wnętrza lub zasilania foteli sugeruje z kolei panel komfortu, nie główny bezpiecznik. Im precyzyjniej opisujesz objaw, tym mniej ryzykujesz, że wymienisz wkład działający poprawnie.

Takie podejście ma jeszcze jedną zaletę: pozwala odróżnić jednorazowy brak zasilania od trwałej usterki. Jeżeli funkcja wraca po poruszeniu wiązką albo po otwarciu i zamknięciu drzwi, problem zwykle siedzi w styku, a nie w samym bezpieczniku. Wtedy wymiana wkładu bez dodatkowej diagnostyki daje tylko krótką ulgę.

Przeczytaj również: Bezpieczniki w sklepie: Gdzie tanio i bezpiecznie kupić elektryczne zabezpieczenia

Gdy samochód ma już poprawki

Po montażu dodatkowego radia, ładowarki, ogrzewania postojowego albo haka holowniczego część zasilania może iść poza fabrycznym schematem. Wtedy warto szukać oddzielnego bezpiecznika przy nowym odbiorniku, a nie tylko w oryginalnej skrzynce Audi. To właśnie te modyfikacje najczęściej tłumaczą sytuację, w której schemat się zgadza, ale samochód zachowuje się inaczej.

W praktyce najwięcej porządku daje prosta kolejność: objaw, lokalizacja, numer, amperaż, dopiero potem wymiana. Taki sposób pracy pasuje do starszych Audi znacznie lepiej niż chaotyczne testowanie przypadkowych pozycji, bo układ elektryczny w tej generacji jest rozproszony i mocno zależny od wyposażenia. Gdy chcesz znaleźć bezpiecznik szybko i bez ryzyka, najpierw sprawdź właściwą skrzynkę, potem legendę, a dopiero później wkład.
