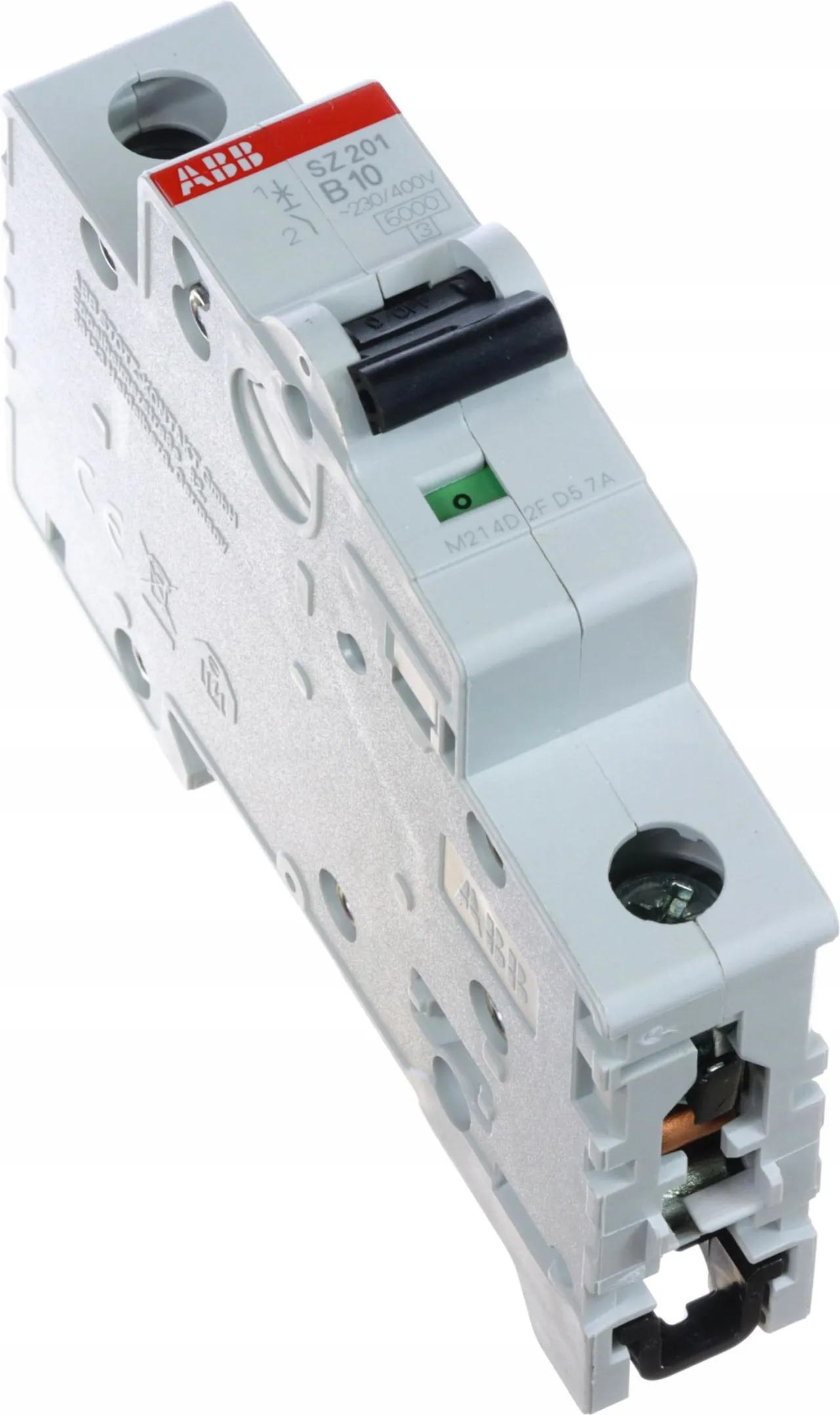

Potoczny „bezpiecznik B10” zwykle oznacza wyłącznik nadprądowy 10 A z charakterystyką B. To nie jest urządzenie, które ma jedną stałą liczbę watów dla każdej sytuacji, bo liczy się napięcie, czas obciążenia, rodzaj odbiornika i warunki pracy obwodu. W polskiej instalacji 230 V taki aparat odpowiada najczęściej około 2300 W obciążenia rezystancyjnego, a okolice 2400 W są już strefą, w której margines bezpieczeństwa wyraźnie się kurczy.
B10 w praktyce kończy się zwykle w okolicach 2,3 kW, a nie przy jednej sztywnej liczbie watów
- B10 przy 230 V odpowiada około 2300 W obciążenia czysto rezystancyjnego, bo prąd znamionowy wynosi 10 A.
- Charakterystyka B dopuszcza krótkie przeciążenia i reaguje inaczej niż charakterystyka C, dlatego rozruch urządzeń ma znaczenie.
- Sieć niskiego napięcia w Polsce jest opisywana jako 230/400 V, więc granica mocy zależy od realnego napięcia w gniazdku.
- Około 2400 W może już powodować wyłączanie obwodu, jeśli obciążenie trwa długo albo towarzyszy mu wysoki prąd startowy.
Ile watów odpowiada bezpiecznikowi B10?
Przy 230 V B10 daje około 2300 W obciążenia rezystancyjnego. To najprostszy wynik z działania P = U × I, czyli 230 V razy 10 A. W polskich warunkach punkt odniesienia jest jednak szerszy, bo operatorzy sieci opisują niskie napięcie jako 230/400 V w swoich instrukcjach eksploatacyjnych dokument operatora sieci dystrybucyjnej.
To oznacza, że ta sama instalacja może w jednym momencie pracować bliżej 230 V, a w innym nieco wyżej lub niżej. Przy odbiornikach grzejnych, takich jak czajniki, grzejniki olejowe czy farelki, prąd jest zbliżony do prostego rachunku z mocy. Przy elektronice, zasilaczach impulsowych i sprzęcie z silnikami liczy się już nie tylko wat, lecz także prąd chwilowy i współczynnik mocy, więc sama moc z tabliczki znamionowej nie mówi wszystkiego.
Zapamiętaj: B10 nie oznacza „2300 W zawsze i wszędzie”. Oznacza 10 A prądu znamionowego, a moc zależy od napięcia, czasu pracy i typu odbiornika.
W dokumentacji wyłączników modułowych zgodnych z IEC/EN 60898-1 obszar dla charakterystyki B obejmuje typowo 3–5 × In w części elektromagnetycznej, a przeciążenie termiczne jest opisywane przez progi 1.13 × In i 1.45 × In dokument techniczny wyłączników modułowych. W praktyce to wyjaśnia, dlaczego obwód z B10 nie wyłącza się natychmiast przy każdym krótkim skoku, ale też nie wybacza długiego przeciążenia. Następna różnica staje się widoczna, gdy porówna się B10 z innymi popularnymi aparatami.

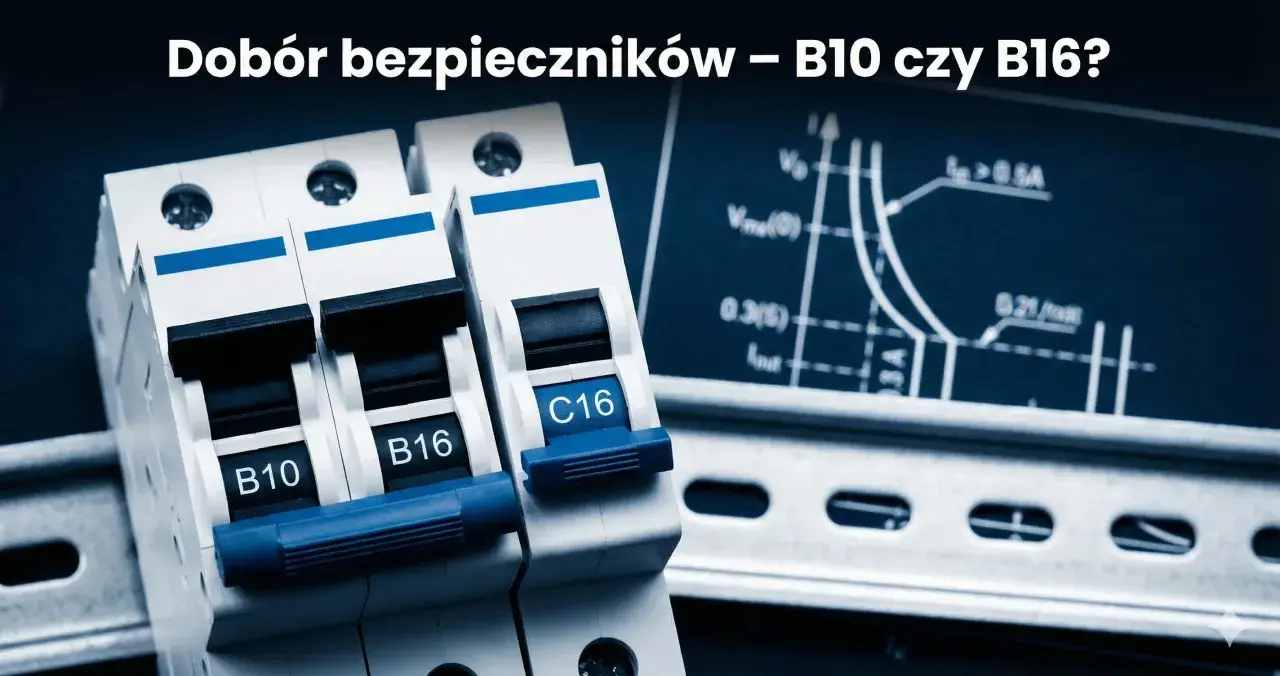

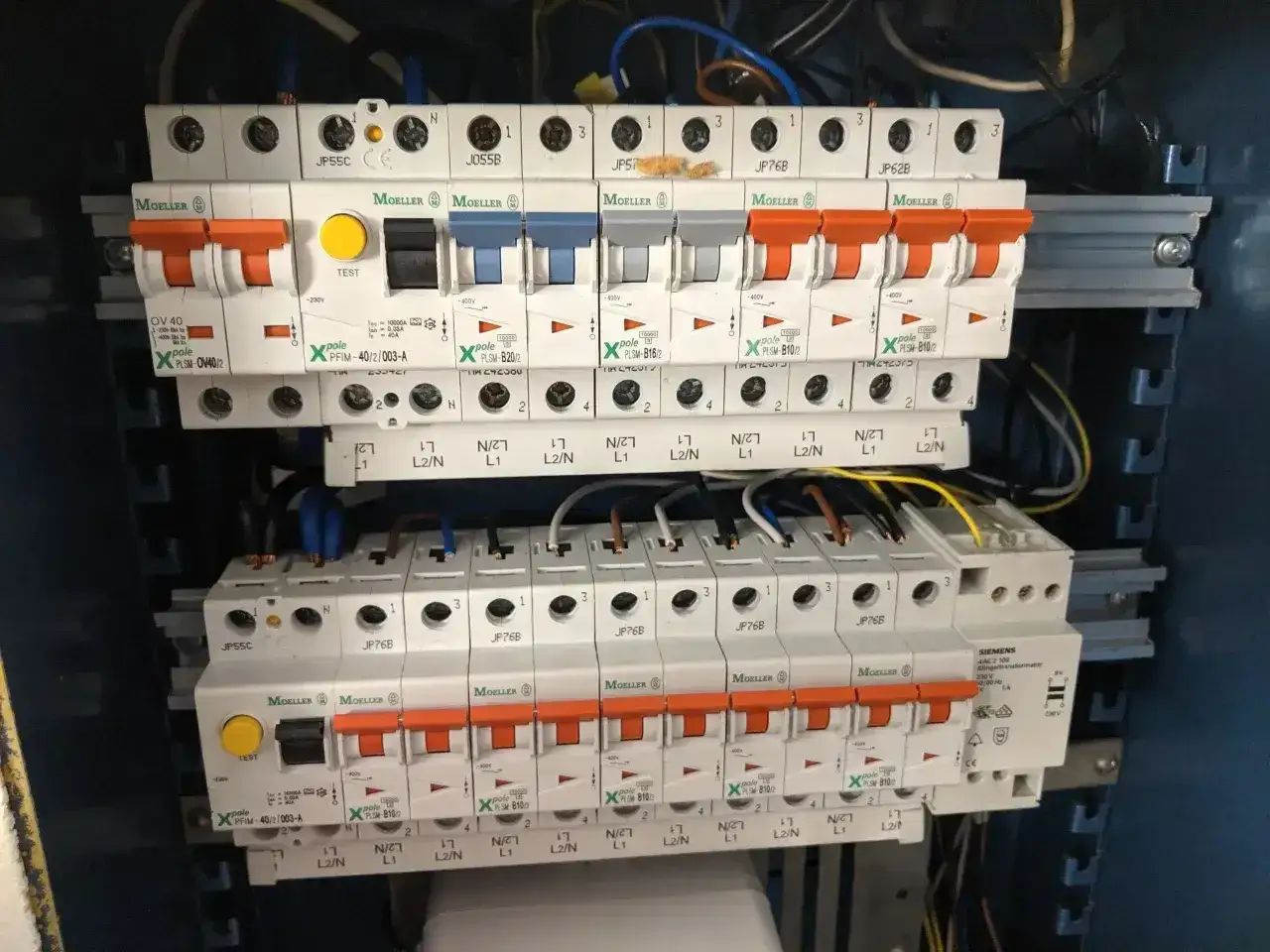

Czy B10 jest słabszy niż B16 i C10?
Tak, B10 wyłącza wcześniej niż B16, a C10 znosi większe prądy rozruchowe niż B10. Sama nazwa nie mówi jednak, że wyższy numer jest „lepszy”, bo zabezpieczenie dobiera się do przewodu, sposobu ułożenia i spodziewanego obciążenia. W praktyce B10 często chroni lżejsze obwody, a B16 daje większy zapas prądowy, ale tylko wtedy, gdy instalacja jest do tego zaprojektowana.
| Zabezpieczenie | Prąd znamionowy | Około mocy przy 230 V | Znaczenie praktyczne |
|---|---|---|---|
| B10 | 10 A | około 2300 W | obwody o mniejszym obciążeniu, często oświetlenie i lżejsze odbiorniki |
| C10 | 10 A | około 2300 W | ten sam prąd ciągły, ale większa odporność na rozruch silników i zasilaczy |
| B16 | 16 A | około 3680 W | większy zapas mocy, ale wymaga przewodu i ochrony dobranych pod wyższy prąd |
Uwaga: Zabezpieczenie nie dobiera się „na zapas” tylko po to, żeby przestało wybijać. Najpierw trzeba ustalić, czy ograniczeniem jest prąd, rozruch, długość obwodu, czy stan połączeń.
W warunkach domowych różnice między tymi aparatami widać szczególnie przy sprzętach uruchamianych jednocześnie. Dwa pozornie niewielkie odbiorniki mogą razem przekroczyć próg, mimo że każde z osobna pracuje poprawnie. To prowadzi do pytania, dlaczego okolice 2400 W bywają już kłopotliwe nawet wtedy, gdy proste obliczenie wydaje się bezpieczne.
Dlaczego 2400 W potrafi już wybić B10?
Bo liczy się nie tylko moc z tabliczki, ale też czas pracy i zachowanie obciążenia przy starcie. B10 ma 10 A prądu znamionowego, ale charakterystyka jego zadziałania dopuszcza tylko określony margines. Gdy obciążenie jest długie, instalacja ciepła, a w obwodzie pracuje kilka urządzeń naraz, ten margines znika szybciej, niż pokazuje prosty wzór.
Obciążenie ciągłe
Przy obciążeniu ciągłym najważniejsza staje się część termiczna wyłącznika. Dokumentacja aparatów modułowych opisuje, że przy 1.13 × In aparat nie powinien wyłączać przez określony czas, a przy 1.45 × In powinien już zadziałać zgodnie z normą. Dla B10 oznacza to odpowiednio około 11,3 A i 14,5 A, więc obciążenie rzędu 10,4 A przy 2400 W nie jest jeszcze wyrokiem natychmiastowym, ale staje się realnym testem dla całego obwodu.
Rozruch i skoki prądu
Sprzęty z silnikiem, sprężarką lub rozbudowanym zasilaczem potrafią przez ułamek sekundy pobrać wielokrotnie więcej prądu niż w pracy ustalonej. To właśnie start bywa problemem, a nie późniejsza praca ciągła. Jeśli do jednego obwodu dojdzie jeszcze zasilacz komputera, ładowarka albo oświetlenie LED, suma chwilowych impulsów może przekroczyć próg B10 mimo pozornie niewielkiej mocy znamionowej.
Warunki instalacji
Na granicę wyłączenia wpływają też temperatura otoczenia, liczba aparatów w jednym rzędzie, długość przewodu i jakość połączeń. Zacieśnione zaciski, utlenione styki albo stary gniazdo potrafią podnieść temperaturę lokalnie i skrócić margines pracy. Z tego samego powodu obwód, który działał latem bez problemu, może zimą albo po kilku latach użytkowania zachowywać się inaczej.
| Moc odbiornika | Prąd przy 230 V | Co to oznacza dla B10 | Typowy scenariusz |
|---|---|---|---|
| 2000 W | około 8,7 A | zwykle bezpieczny zapas | grzejnik lub czajnik pracujący samodzielnie |
| 2300 W | 10,0 A | granica znamionowa obwodu | maksimum teoretyczne dla czystego obciążenia rezystancyjnego |
| 2400 W | około 10,4 A | margines bezpieczeństwa robi się mały | dłuższa praca lub wyższe napięcie mogą przyspieszyć zadziałanie |
| 3000 W | około 13,0 A | często za dużo dla B10 | czajnik, grzejnik lub płyta o zbyt dużej mocy |
Przykład z życia: Czajnik 3000 W może raz wystartować bez problemu, a przy następnym włączeniu wyłączyć obwód po kilku sekundach. Decyduje nie tylko sama moc, ale też równoległe obciążenia i stan instalacji.
Taki rozrzut zachowania sprawia, że sama liczba watów nie wystarcza do oceny bezpieczeństwa. W kolejnej części widać to jeszcze wyraźniej na przykładach konkretnych urządzeń, które w domach najczęściej sprawiają kłopot.
Jakie urządzenia najczęściej sprawiają problem na B10?
Najczęściej problem robią odbiorniki grzewcze, sprzęty z silnikiem i zasilacze impulsowe. Każda z tych grup obciąża instalację inaczej, mimo że na obudowie może mieć podobną moc. Najbardziej mylące są urządzenia, które mają umiarkowaną moc ciągłą, ale wysoki prąd startowy albo kilka trybów pracy w krótkich cyklach.
Sprzęt grzewczy
Czajniki, grzejniki, farelki, opiekacze i podobne odbiorniki pobierają prąd prawie proporcjonalnie do mocy. Jeżeli pojedyncze urządzenie zbliża się do 2300 W, B10 przestaje mieć duży zapas i każde dodatkowe obciążenie może uruchomić zabezpieczenie. Dwa urządzenia grzewcze w tym samym obwodzie to już bardzo częsty powód wyłączeń, nawet jeśli każde z nich osobno wydaje się „mieścić”.
Silniki i sprężarki
Lodówki, zamrażarki, pompy, odkurzacze i niektóre elektronarzędzia pobierają krótko znacznie więcej niż w pracy ustalonej. To właśnie start bywa problemem, a nie późniejsza praca ciągła. Jeśli do jednego obwodu dojdzie jeszcze zasilacz komputera, ładowarka albo oświetlenie LED, suma chwilowych impulsów może przekroczyć próg B10 mimo pozornie niewielkiej mocy znamionowej.
Przeczytaj również: Jak szybko i bezpiecznie sprawdzić bezpiecznik miernikiem – krok po kroku
Elektronika i zasilacze impulsowe
Komputery, monitory, routery, listwy zasilające i zasilacze UPS mają małą lub średnią moc ciągłą, ale przy jednoczesnym uruchomieniu potrafią wygenerować wspólny skok prądu. W starych instalacjach szczególnie widać to przy włączaniu kilku urządzeń po zaniku napięcia. Wtedy problemem nie jest pojedynczy odbiornik, lecz zbieżność momentu startu.
W praktyce: Jeśli B10 wybija przy włączeniu kilku sprzętów naraz, winny bywa nie „za słaby bezpiecznik”, ale suma prądów rozruchowych i przeciążenie całego obwodu.
To prowadzi do ostatniego pytania: jak odróżnić realne przeciążenie od usterki instalacji i co zrobić, żeby nie zgadywać po omacku.
Co zrobić, gdy B10 wybija zbyt często?
Najpierw trzeba ustalić, co dokładnie przeciąża obwód, a nie od razu zwiększać wartość zabezpieczenia. Jeśli B10 reaguje przy jednym konkretnym urządzeniu, przy kilku sprzętach jednocześnie albo przy starcie silnika, przyczyna zwykle jest inna w każdym z tych przypadków. Dopiero po rozpoznaniu wzorca można zdecydować, czy problemem jest za duża moc, zły podział obwodów, czy uszkodzenie instalacji.
- Odłącz odbiorniki i sprawdzaj obwód pojedynczo, aby ustalić, co dokładnie powoduje wyłączenie.
- Porównaj moc i prąd urządzeń z realnym obciążeniem obwodu, a nie tylko z deklaracją na naklejce.
- Sprawdź, czy kilka dużych odbiorników nie pracuje równocześnie na tym samym przewodzie lub tym samym gnieździe.
- Zwróć uwagę na rozruch, bo lodówka, pompa, zasilacz awaryjny albo elektronarzędzie potrafią przekroczyć próg szybciej niż grzałka.
- Nie wymieniaj B10 na B16 lub C10 bez weryfikacji przewodów, długości obwodu i warunków ochrony przeciwzwarciowej.
- Jeśli zabezpieczenie wyłącza się przy małym obciążeniu, trzeba sprawdzić styki, gniazda, zaciski i sam aparat, bo usterka nie musi wynikać z mocy.
Przy powtarzających się wyłączeniach rozsądny jest pomiar prądu cęgowym miernikiem i ocena stanu obwodu przez osobę z uprawnieniami. W instalacji domowej nie chodzi tylko o to, żeby „przestało wybijać”, ale o to, żeby przewód nie pracował poza swoim bezpiecznym zakresem. Gdy obwód jest zaplanowany słabo, rozwiązaniem bywa podział na dwa obwody lub modernizacja instalacji, a nie samowolna zmiana aparatu na mocniejszy.
Uwaga: Zabezpieczenie jest dobrane do przewodu, a nie odwrotnie. Jeśli B10 wyłącza się regularnie, podniesienie wartości bez sprawdzenia instalacji może pogorszyć bezpieczeństwo zamiast je poprawić.
Dlatego B10 najrozsądniej traktować jako obwód do około 2,3 kW, a okolice 2,4 kW i każdy wyraźny rozruch sprawdzać już na poziomie instalacji, nie na poziomie zgadywania mocy.
